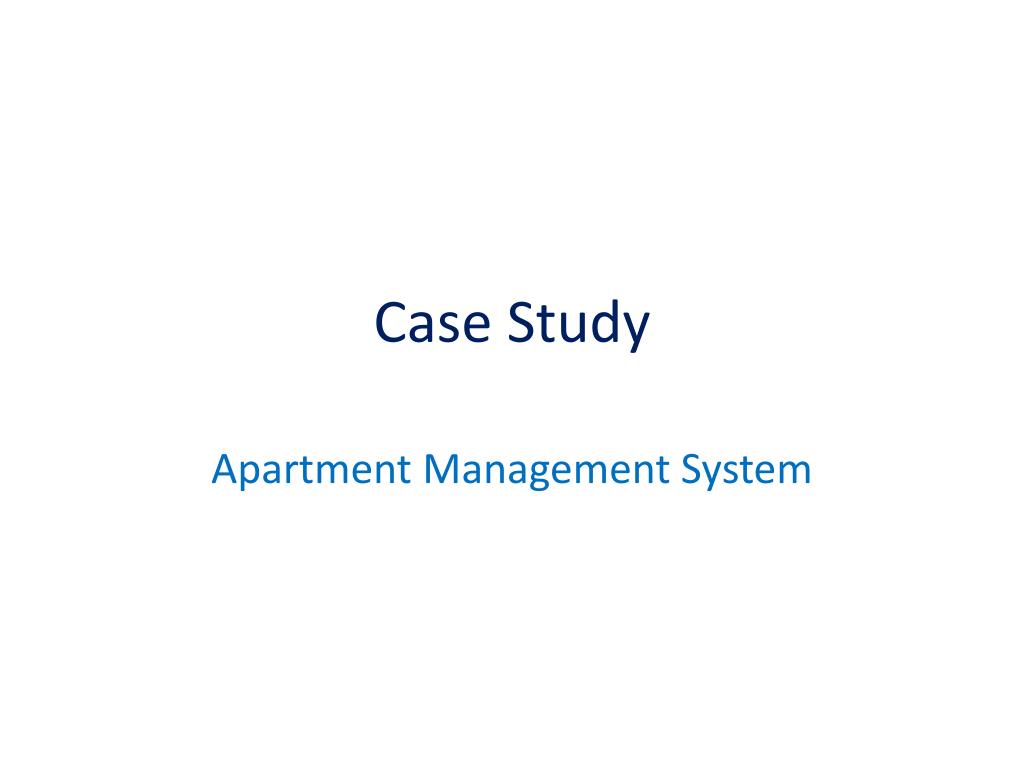

  1. Case Study Apartment Management System

  2. الغايات الاساسية • مراجعة أدوات النمذجة وتطبيقها على مثال • الإجرائية الموحدة والمنهجية غرضية التوجه ولغة النمذجة الموحدة: استخدام أدوات النمذجة من UML وتقنيات البرمجة غرضية التوجه باتباع مراحل الإجرائية الموحدة. ITA330_F12_S11

  3. What we did before? • Inception Phase: Iteration #1 Requirements Definition Document • Scope of the Solution • IN-Scope • OUT-Scope • Requirements • Functional Requirements • Data requirements • Business Rules and Logic • Non-functional requirements ITA330_F12_S11

  4. What we did before? • Elaboration Phase: Iteration #2 1st version of Requirements Specifications • List of Actors (Prospect Tenant, Tenant, Staff, Manger, Landlord) • Use Cases (grouped by Actors) • Use Case Description (brief: UC name, Actors, Purpose, Overview) • Class Diagram (Initial set of classes, basic attributes, relationships) ITA330_F12_S11

  5. Classes ITA330_F12_S11

  6. Elaboration – Iteration #3 • توصيف تفصيلي لحالات الاستخدام (قد تظهر حالات استخدام جديدة) • مراجعة قائمة الفاعلين (هل تم اكتشاف فاعلين جدد) • مراجعة الصفوف • سنبدأ ببناء توصيف تفصيلي لحالات الاستخدام الإجرائية الموحدة: مساقة بحالات الاستخدام UP: Use-Case Driven Process ITA330_F12_S11

  7. Brief Use case Description ITA330_F12_S11

  8. Detailed Use Case Description ITA330_F12_S11

  9. ITA330_F12_S11

  10. Detailed Use Case Description ITA330_F12_S11

  11. Detailed Use Case Description ITA330_F12_S11

  12. Detailed Use Case Description ITA330_F12_S11

  13. ما آثار تفصيل حالة الاستخدام على النماذج السابقة؟ • بالنسبة للفاعلين: تم اكتشاف فاعل جديد (Document Management System)، وبالتالي لا بد من تحديث نموذج حالات الاستخدام. • بالنسبة للصفوف: بمراجعة نص حالة الاستخدام، لا نلحظ ظهور أي صف جديد، لكن سنلاحظ اكتشاف واصفات جديدة لصفوف التكرار السابق: • Apartment: availability, rental cost, security deposit ITA330_F12_S11

  14. تحديث نموذج حالات الاستخدام ITA330_F12_S11

  15. تحديث نموذج الصفوف ITA330_F12_S11

  16. Detailed Use Case Description ITA330_F12_S11

  17. Detailed Use Case Description ITA330_F12_S11

  18. Detailed Use Case Description ITA330_F12_S11

  19. Detailed Use Case Description ITA330_F12_S11

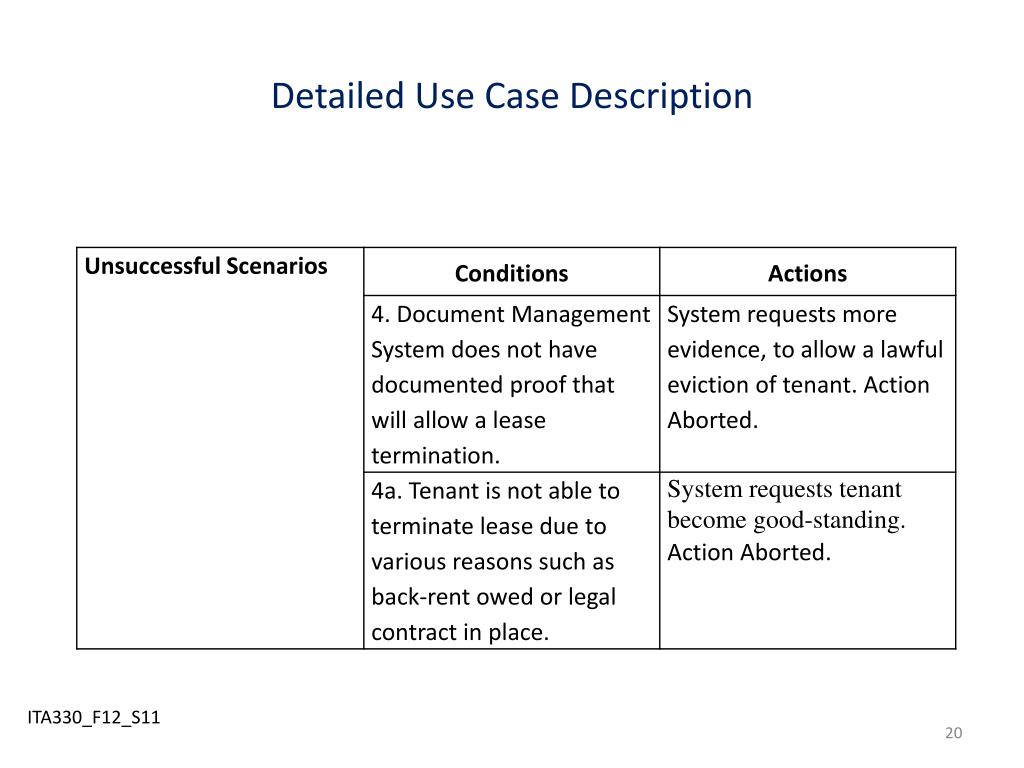

  20. Detailed Use Case Description ITA330_F12_S11

  21. Detailed Use Case Description ITA330_F12_S11

  22. ما آثار تفصيل حالة الاستخدام على النماذج السابقة؟ • بالنسبة للفاعلين: لم يُكتشف أي فاعل جديد. • بالنسبة للصفوف: سنضيف صفاً جديداً هو • Termination • هل يحتاج إنهاء العقد لصف جديد؟ • ملاحظة: يظهر على المخطط صف جديد آخر هو Renewal تمت إضافته بعد تفصيل حالة استخدام أخرى. ITA330_F12_S11

  23. تحديث نموذج الصفوف ITA330_F12_S11

  24. Activity Diagram (Process Tenant Registration) ITA330_F12_S11

  25. Sequence Diagram (Process Tenant Registration) ITA330_F12_S11

  26. Updated Class Model ITA330_F12_S11

  27. Updated Class Model ITA330_F12_S11

  28. Updated Class Model ITA330_F12_S11

  29. Updated Class Model ITA330_F12_S11
