Estrutura de dados para árvore de busca

Estrutura de dados para árvore de busca. Estrutura do tipo nó (node) { Estado (no espaço de estados ao qual o nó corresponde); Pai (nó que gerou o nó corrente); Operador (ação realizada para gerar o nó corrente); Profundidade (número de nós desde a raiz); Custo (do caminho desde a raiz); }

colorado-butler
Télécharger la présentation

Estrutura de dados para árvore de busca

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

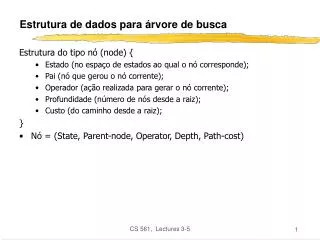

  1. Estrutura de dados para árvore de busca Estrutura do tipo nó (node) { • Estado (no espaço de estados ao qual o nó corresponde); • Pai (nó que gerou o nó corrente); • Operador (ação realizada para gerar o nó corrente); • Profundidade (número de nós desde a raiz); • Custo (do caminho desde a raiz); } • Nó = (State, Parent-node, Operator, Depth, Path-cost) CS 561, Lectures 3-5

  2. Encapsulando informação sobre estado em nós CS 561, Lectures 3-5

  3. Relembrando: algoritmo de busca geral Function General-Search(problem, Queuing-Fn) returns a solution, or failure nodes  make-queue(make-node(initial-state[problem])) loop do if nodes is empty then return failure node  Remove-Front(nodes) if Goal-Test[problem] applied to State(node) succeeds then return node nodes  Queuing-Fn(nodes, Expand(node, Operators[problem])) end Queuing-Fn(queue, elements) é uma função que insere um conjunto de elementos numa fila e determina a ordem de expansão dos nós. Variando esta função produz diferentes algoritmos de busca. CS 561, Lectures 3-5

  4. Avaliação de estratégias de busca • Uma estratégia é definida pela sequência de expansão dos nós. • São geralmente avaliados segundo 4 critérios: • Completude: encontra sempre uma solução (se existir uma)? • Complexidade de tempo: quanto demora (função do número de nós)? • Complexidade em memória: quanta memória requer? • Optimalidade: garante solução de custo mínimo? • Tempo e complexidade são medidos em termos de: • b – número máximo de galhos da árvore de busca • d – profundidade da solução de custo mínimo • m – profundidade máxima da árvore de busca (pode ser infinito) CS 561, Lectures 3-5

  5. Estratégias de busca “Uninformed” Usa apenas informação disponível na formulação do problema, sem número de passos, custo de caminhos Apenas distingue estado objetivo de estado não-objetivo (blind search) • Breadth-first (primeiro em largura) • Uniform-cost (custo uniforme) • Depth-first (primeiro em profundidade) • Depth-limited (limitado em profundidade) • Iterative deepening (aprofundando iterativamente) CS 561, Lectures 3-5

  6. Breadth-first search (primeiro em largura) Expande nó mais raso ainda não expandido Implementação: Function Breadth-first-search (problem) returns a solution or failure return General-search(problem, Enqueue-at-end). Enqueue-at-end = coloca sucessores no final da fila CS 561, Lectures 3-5

  7. Exemplo: viajando de Arad para Bucharest CS 561, Lectures 3-5

  8. Breadth-first search CS 561, Lectures 3-5

  9. Breadth-first search CS 561, Lectures 3-5

  10. Breadth-first search CS 561, Lectures 3-5

  11. Propiedades do algoritmo breadth-first • Complettude: • Tempo: • Memória: • Otimalidade: • Search algorithms are commonly evaluated according to the following four criteria: • Completeness: does it always find a solution if one exists? • Time complexity: how long does it take as function of num. of nodes? • Space complexity: how much memory does it require? • Optimality: does it guarantee the least-cost solution? • Time and space complexity are measured in terms of: • b – max branching factor of the search tree • d – depth of the least-cost solution • m – max depth of the search tree (may be infinity) CS 561, Lectures 3-5

  12. Propriedades do algoritmo breadth-first • Completude: Sim, se b for finito • Tempo: 1+b+b2+…+bd = O(b d), exponencial em d • Memória: O(b d), keeps every node in memory • Otimalidade: Sim (assumindo custo = 1 por passo) Por que manter todos os nós em memória? Para evitar ter que revisitar nós já visitados, os quais podem levar a loops infinitos. CS 561, Lectures 3-5

  13. d m b G Complexidade de tempo para o breadth-first search • Se um nó objetivo for encontrado em profundidade d da árvore, todos os nós até esta profundidade são criados. • Então: O(bd) CS 561, Lectures 3-5

  14. d m b G Complexidade de memória do breadth-first search • Maior número de nós na FILA são atingidos no nível d do nó objetivo. • FILA contém todos os nós e . (Então: 4) . • Em geral: bd G CS 561, Lectures 3-5

  15. Uniform-cost search (custo uniforme) Expandir nó não expandido de custo mínimo. Implementação: QueuingFN = inserir em ordem de custo de caminho crescente. Então, a função que coloca na fila mantém uma lista de nós ordenada por custo de caminho crescente, e expandimos o primeiro nó não expandido (com menor custo) Custo uniforme é refinamento de breadth-first: Breadth-first = uniform-cost, basta fazer custo = profundidade do nó CS 561, Lectures 3-5

  16. Romania com custo de cada passo em KM CS 561, Lectures 3-5

  17. Uniform-cost search CS 561, Lectures 3-5

  18. Uniform-cost search CS 561, Lectures 3-5

  19. Uniform-cost search CS 561, Lectures 3-5

  20. Propriedades do algoritmo uniform-cost • Completude: Sim, se custo de cada passo   >0 • Tempo: # nós com g  custo da solução ótima,  O(b d) • Espaço: # nodes with g  cost of optimal solution,  O(b d) • Otimalidade: Sim, se custo dos caminhos nunca diminuirem g(n) é o custo do caminho para o nó n Lembre-se: b = número de galhos (branching factor) d = profundidade da solução de custo mínimo CS 561, Lectures 3-5

  21. Implementação da busca uniform-cost • Initialize Queue with root node (built from start state) • Repeat until (Queue is empty) or (first node has Goal state): • Remove first node from front of Queue • Expand node (find its children) • Reject those children that have already been considered, to avoid loops • Add remaining children to Queue, in a way that keeps entire queue sorted by increasing path cost • If Goal was reached, return success, otherwise failure CS 561, Lectures 3-5

  22. S 1 1 5 5 A C 1 2 5 B 10 D 5 15 E 100 5 F 20 G 5 Precaução! • Uniform-cost search não é ótimo se for terminado quando qualquer nó na fila te o estado objetivo. • Uniform cost retorna o caminho com custo 102 (se qq nó contendo objetivo for considerado solução), enquanto há um caminho com custo 25. CS 561, Lectures 3-5

  23. Nota: detecção de Loop • Vimos que a busca pode falhar ou ser sub-ótima se : - não detectar loop: então o algoritmo roda infinitos ciclos (A -> B -> A -> B -> …) - não tirar da fila um nó contendo um estado já visitado: pode levar a uma solução sub-ótima - simplesmente evitando voltar aos nosso pai: parece promissor, mas não provamos que isso funciona Solução? Não colocar na fila um nó se seu estado casa com o estado de algum de seus pais (assumindo custo de caminho > 0). Assim, se custo de caminho > 0,sempre custará mais considerar um nó com aquele estado novamente do que ele já custou na primeira vez. Isto é suficiente?? CS 561, Lectures 3-5

  24. Exemplo G CS 561, Lectures 3-5

  25. Solução pelo Breadth-First Search CS 561, Lectures 3-5

  26. Solução pelo Uniform-Cost Search CS 561, Lectures 3-5

  27. Note: Queueing in Uniform-Cost Search In the previous example, it is wasteful (but not incorrect) to queue-up three nodes with G state, if our goal if to find the least-cost solution: Although they represent different paths, we know for sure that the one with smallest path cost (9 in the example) will yield a solution with smaller total path cost than the others. So we can refine the queueing function by: - queue-up node if 1) its state does not match the state of any parent and 2) path cost smaller than path cost of any unexpanded node with same state in the queue (and in this case, replace old node with same state by our new node) Is that it?? CS 561, Lectures 3-5

  28. A Clean Robust Algorithm Function UniformCost-Search(problem, Queuing-Fn) returns a solution, or failure open make-queue(make-node(initial-state[problem])) closed [empty] loop do if open is empty then return failure currnode  Remove-Front(open) if Goal-Test[problem] applied to State(currnode) then return currnode children  Expand(currnode, Operators[problem]) whilechildren not empty [… see next slide …] end closed  Insert(closed, currnode) open  Sort-By-PathCost(open) end CS 561, Lectures 3-5

  29. A Clean Robust Algorithm [… see previous slide …] children  Expand(currnode, Operators[problem]) whilechildren not empty child  Remove-Front(children) if no node in open or closed has child’s state open  Queuing-Fn(open, child) else if there exists node in open that has child’s state if PathCost(child) < PathCost(node) open  Delete-Node(open, node) open  Queuing-Fn(open, child) else if there exists node in closed that has child’s state if PathCost(child) < PathCost(node) closed  Delete-Node(closed, node) open  Queuing-Fn(open, child) end [… see previous slide …] CS 561, Lectures 3-5

  30. S 1 5 A C 1 5 B 1 D 5 E 100 5 F G 5 Example # State Depth Cost Parent 1 S 0 0 - CS 561, Lectures 3-5

  31. S 1 5 A C 1 5 B 1 D 5 E 100 5 F G 5 Example # State Depth Cost Parent 1 S 0 0 - 2 A 1 1 1 3 C 1 5 1 Black = open queue Grey = closed queue Insert expanded nodes Such as to keep open queue sorted CS 561, Lectures 3-5

  32. S 1 5 A C 1 5 B 1 D 5 E 100 5 F G 5 Example # State Depth Cost Parent 1 S 0 0 - 2 A 1 1 1 4 B 2 2 2 3 C 1 5 1 Node 2 has 2 successors: one with state B and one with state S. We have node #1 in closed with state S; but its path cost 0 is smaller than the path cost obtained by expanding from A to S. So we do not queue-up the successor of node 2 that has state S. CS 561, Lectures 3-5

  33. S 1 5 A C 1 5 B 1 D 5 E 100 5 F G 5 Example # State Depth Cost Parent 1 S 0 0 - 2 A 1 1 1 4 B 2 2 2 5 C 3 3 4 6 G 3 102 4 Node 4 has a successor with state C and Cost smaller than node #3 in open that Also had state C; so we update open To reflect the shortest path. CS 561, Lectures 3-5

  34. S 1 5 A C 1 5 B 1 D 5 E 100 5 F G 5 Example # State Depth Cost Parent 1 S 0 0 - 2 A 1 1 1 4 B 2 2 2 5 C 3 3 4 7 D 4 8 5 6 G 3 102 4 CS 561, Lectures 3-5

  35. S 1 5 A C 1 5 B 1 D 5 E 100 5 F G 5 Example # State Depth Cost Parent 1 S 0 0 - 2 A 1 1 1 4 B 2 2 2 5 C 3 3 4 7 D 4 8 5 8 E 5 13 7 6 G 3 102 4 CS 561, Lectures 3-5

  36. S 1 5 A C 1 5 B 1 D 5 E 100 5 F G 5 Example # State Depth Cost Parent 1 S 0 0 - 2 A 1 1 1 4 B 2 2 2 5 C 3 3 4 7 D 4 8 5 8 E 5 13 7 9 F 6 18 8 6 G 3 102 4 CS 561, Lectures 3-5

  37. S 1 5 A C 1 5 B 1 D 5 E 100 5 F G 5 Example # State Depth Cost Parent 1 S 0 0 - 2 A 1 1 1 4 B 2 2 2 5 C 3 3 4 7 D 4 8 5 8 E 5 13 7 9 F 6 18 8 10 G 7 23 9 6 G 3 102 4 CS 561, Lectures 3-5

  38. Example # State Depth Cost Parent 1 S 0 0 - 2 A 1 1 1 4 B 2 2 2 5 C 3 3 4 7 D 4 8 5 8 E 5 13 7 9 F 6 18 8 10 G 7 23 9 6 G 3 102 4 S 1 5 A C 1 5 B 1 D 5 E 100 5 F G 5 Goal reached CS 561, Lectures 3-5

  39. Depth-first search • Expande o nó não expandido de maior profundidade • Implementação: • QueuingFN = insere sucessores na frente da fila CS 561, Lectures 3-5

  40. Romania with step costs in km CS 561, Lectures 3-5

  41. Depth-first search CS 561, Lectures 3-5

  42. Depth-first search CS 561, Lectures 3-5

  43. Depth-first search CS 561, Lectures 3-5

  44. Properties of depth-first search • Completeness: No, fails in infinite state-space (yes if finite state space) • Time complexity: O(b m) • Space complexity: O(bm) • Optimality: No Remember: b = branching factor m = max depth of search tree CS 561, Lectures 3-5

  45. Time complexity of depth-first: details • In the worst case: • the (only) goal node may be on the right-most branch, m b G • Time complexity == bm +bm-1 + … + 1 = bm+1 -1 • Thus: O(bm) b - 1 CS 561, Lectures 3-5

  46. ... Space complexity of depth-first • Largest number of nodes in QUEUE is reached in bottom left-most node. • Example: m = 3, b = 3 : • QUEUE contains all nodes. Thus: 7. • In General: ((b-1) * m) + 1 • Order: O(m*b) CS 561, Lectures 3-5

  47. Avoiding repeated states In increasing order of effectiveness and computational overhead: • do not return to state we come from, i.e., expand function will skip possible successors that are in same state as node’s parent. • do not create paths with cycles, i.e., expand function will skip possible successors that are in same state as any of node’s ancestors. • do not generate any state that was ever generated before, by keeping track (in memory) of every state generated, unless the cost of reaching that state is lower than last time we reached it. CS 561, Lectures 3-5

  48. Depth-limited search Is a depth-first search with depth limit l Implementation: Nodes at depth l have no successors. Complete: if cutoff chosen appropriately then it is guaranteed to find a solution. Optimal: it does not guarantee to find the least-cost solution CS 561, Lectures 3-5

  49. Iterative deepening search Function Iterative-deepening-Search(problem) returns a solution, or failure for depth = 0 to  do result  Depth-Limited-Search(problem, depth) if result succeedsthen return result end return failure Combines the best of breadth-first and depth-first search strategies. • Completeness: Yes, • Time complexity: O(b d) • Space complexity: O(bd) • Optimality: Yes, if step cost = 1 CS 561, Lectures 3-5

  50. Romania with step costs in km CS 561, Lectures 3-5
