  1. Data Modeling

  2. מחזור החיים של תוכנה • הגדרה - דרישות המערכת • בניה - עיצוב וקידוד • התקנה והפעלה

  3. הגדרת המערכת • ייזום • ניתוח המערכת הקיימת • הגדרת דרישות הלקוח • בניית אב טיפוס • חקר יישימות (האם ניתן לבצע את הדרישות)

  4. בניית המערכת • עיצוב כללי • עיצוב מפורט • תכנות • בדיקות • הגדרת נהלי הפעלה

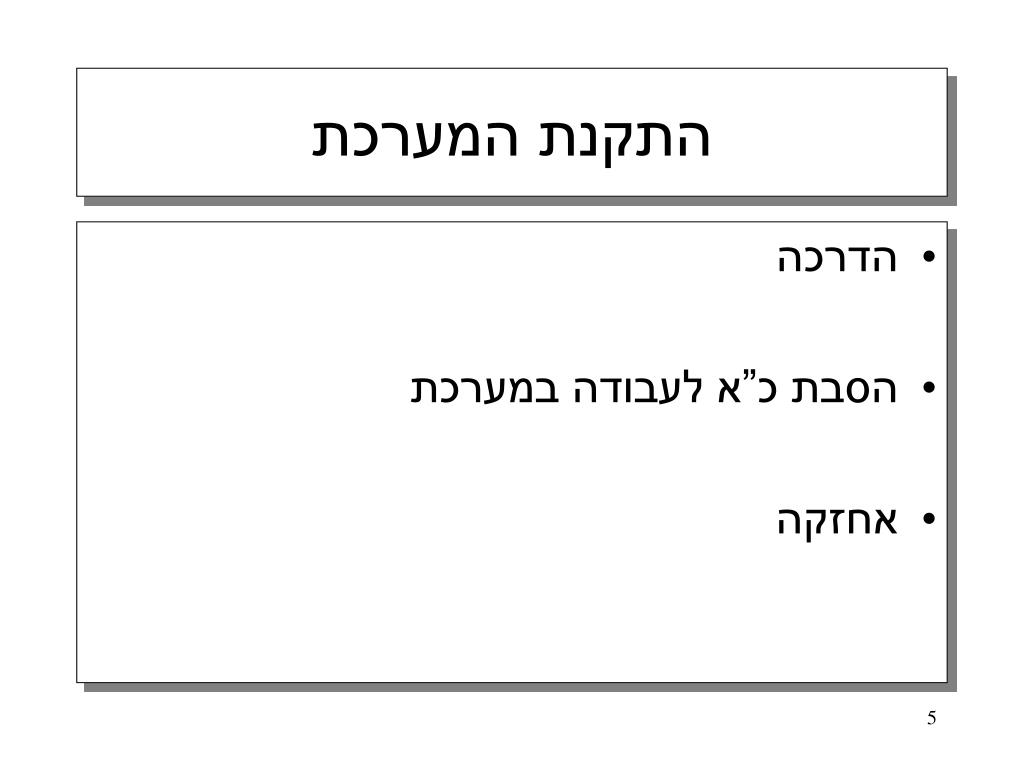

  5. התקנת המערכת • הדרכה • הסבת כ”א לעבודה במערכת • אחזקה

  6. טיפול בארועים ונתונים • ניתוח הארועים ונתונים הקשורים • עיצוב אירועים ועיצוב מבנה מסד הנתונים • תכנות מבני ובניית D.B • יישום המערכת

  7. שלבי הפיתוח • הגדרת דרישות המערכת, ניתוח הנתונים ובניית דיאגרמת ER (אירגוני ומפורט) • עיצוב מבנה מסד הנתונים ובניית דיאגרמת DSD • בניית מסד הנתונים באמצעות שפת ה- DB

  8. דוגמא - ניהול ספרייה • ניהול ספרים, לקוחות והשאלות • ספר= מס', שם, מחבר, הוצאה • לקוח= ת.ז., שם, כתובת, טלפון • השאלה= ת.ז. לקוח, מס' ספר, תאריך השאלה

  9. מושגי ייסוד • ישויות - אובייקט שנשמור עבורו נתונים • מאפיינים - תכונות שצריך לשמור במסד הנתונים • קשרים - יחסי הגומלין בין היישויות

  10. יישות • מרכיבים: • זיהוי חד ערכי • מאפיינים • מופעים • סוגי יישויות: • אנשים, חפצים, מקומות • ארועים, מושגים פונקציונליים ללקוח

  11. דוגמאות • מקומות - יישוב, סניף, מחסן • אנשים - לקוח, ספק, עובד, מרצה • חפצים - מוצר, ספר • מושגים פונקציונליים - חשבונית, הזמנה, פרוייקט • ארועים - העלאה בדרגה, טיסה, קריאת שירות

  12. סימון יישות • מלבן ללא פירוט • מלבן עם פירוט (מפתחות ומאפיינים) • באמצעות טבלה • באמצעות כתיבה פשוטה: • לקוח = ת.ז , שם, כתובת, טלפון

  13. קשרים בין יישויות • מהות הקשר: • לקוח שולח הזמנה • הזמנה מורכבת משורות • שורה מייצגת פריט • פריט מיוצר ע”י ספק

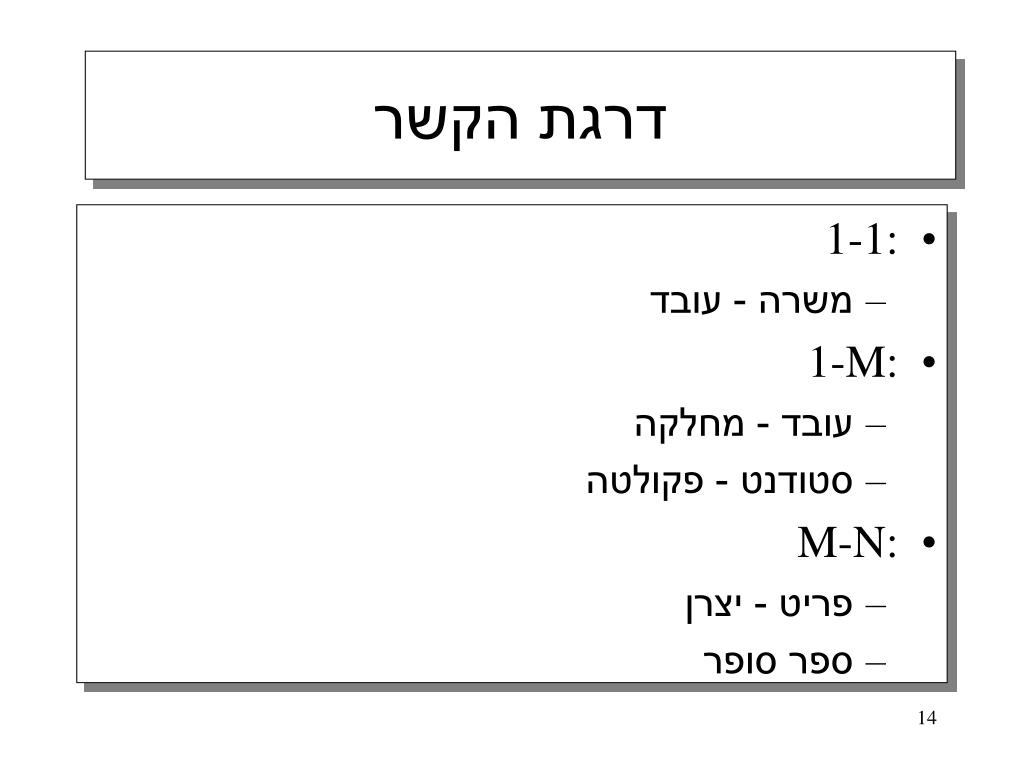

  14. דרגת הקשר • 1-1: • משרה - עובד • 1-M: • עובד - מחלקה • סטודנט - פקולטה • M-N: • פריט - יצרן • ספר סופר

  15. שני סוגי הקשרים • קשר הכרחי: • להזמנה יש שורה אחת לפחות • שורה שייכת להזמנה אחת בדיוק • קשר אופציונלי: • במכונית יש/אין מזגן • מזגן מותקן/לא מותקן במכונית

  16. סוגי יישויות • יישות בסיס עצמאית - קיומה אינה מותנה בקיומן של יישויות אחרות • יישות פירוט - תלוייה ביישות אב אחת • יישות קשר - תלוייה ביותר מיישות אחת • תת יישות - הורשה

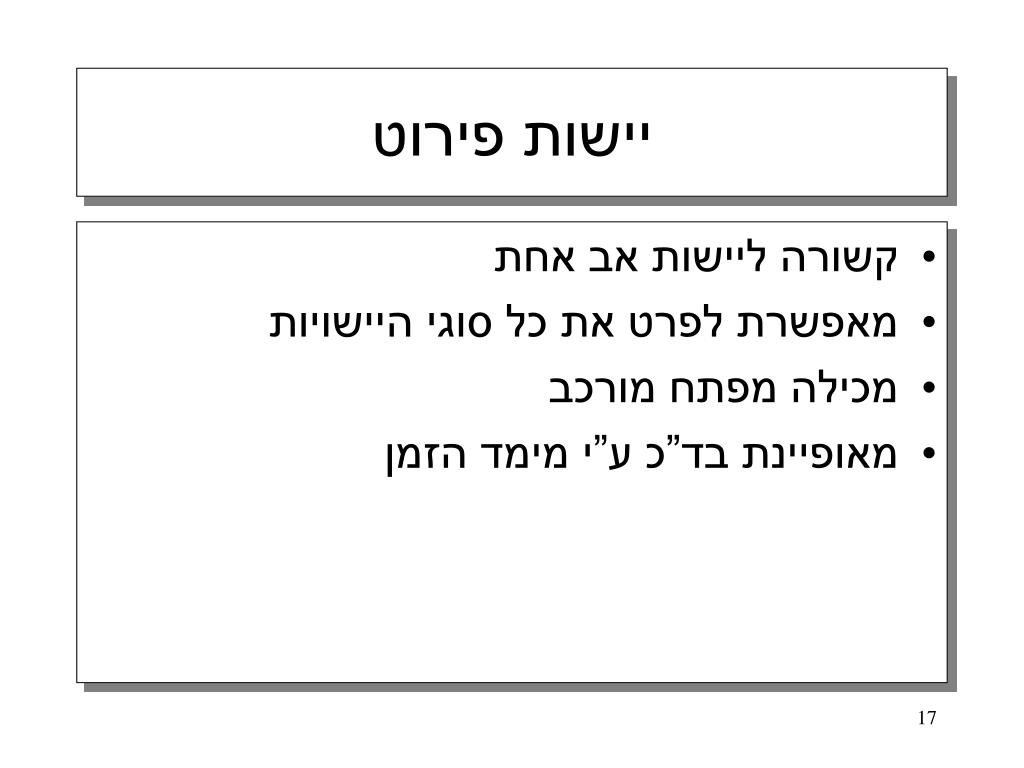

  17. יישות פירוט • קשורה ליישות אב אחת • מאפשרת לפרט את כל סוגי היישויות • מכילה מפתח מורכב • מאופיינת בד”כ ע”י מימד הזמן

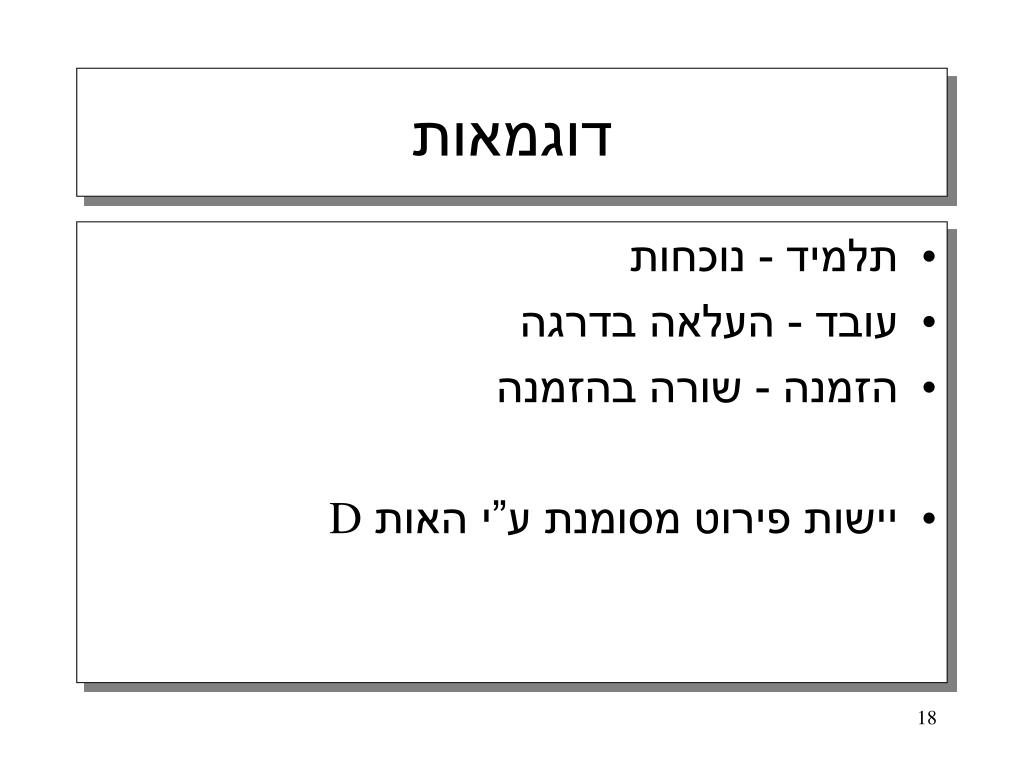

  18. דוגמאות • תלמיד - נוכחות • עובד - העלאה בדרגה • הזמנה - שורה בהזמנה • יישות פירוט מסומנת ע”י האות D

  19. יישות קשר • מקשרת בין שתי יישויות או יותר • מפתח הזיהוי מורכב ממפתחות הזיהוי של היישויות המקושרות • מאפשרת ליישם קשרי M-N • מופע של יישות פירוט תלוי במופעי היישויות המקושרות • סימון ע”י האות A

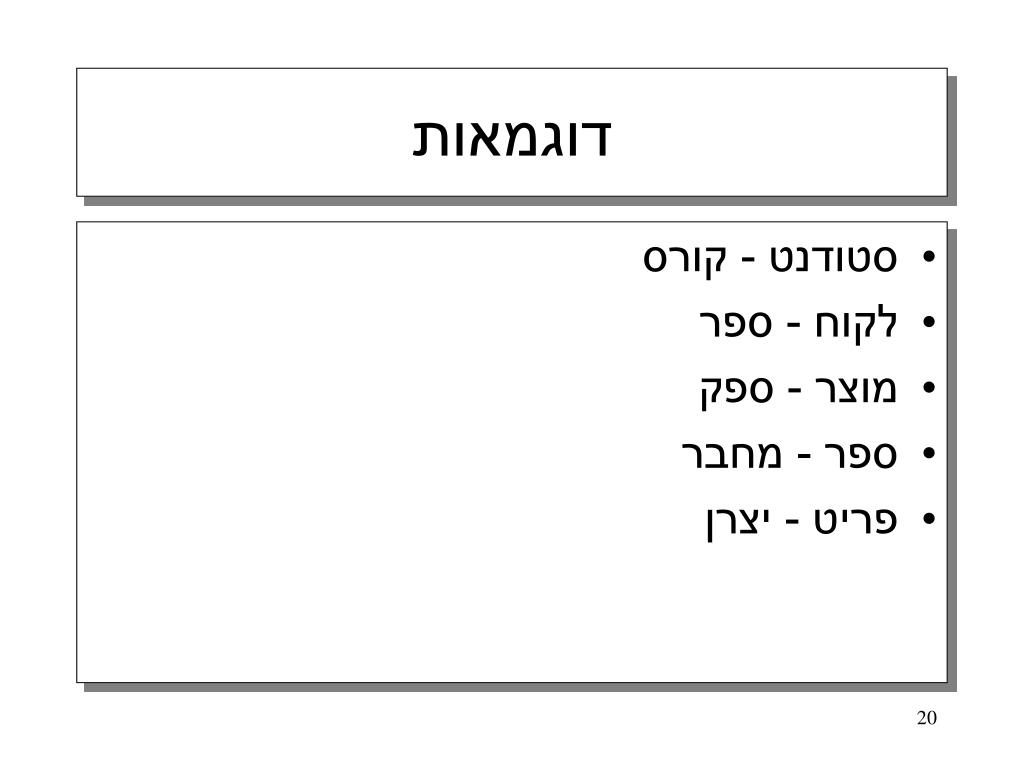

  20. דוגמאות • סטודנט - קורס • לקוח - ספר • מוצר - ספק • ספר - מחבר • פריט - יצרן

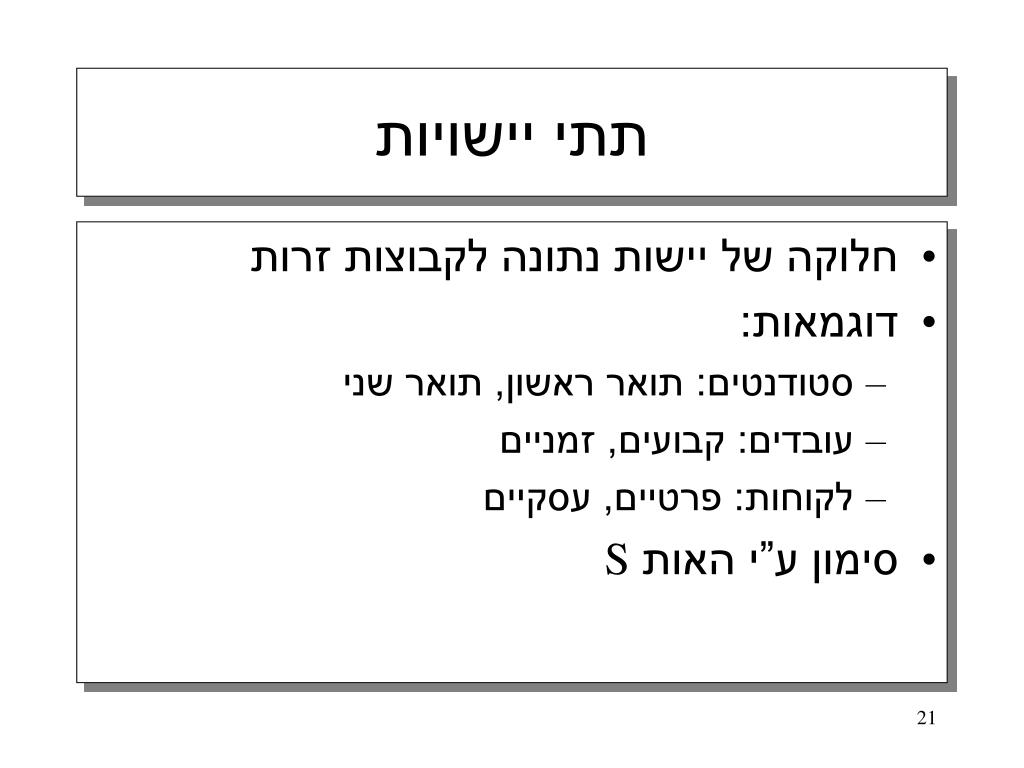

  21. תתי יישויות • חלוקה של יישות נתונה לקבוצות זרות • דוגמאות: • סטודנטים: תואר ראשון, תואר שני • עובדים: קבועים, זמניים • לקוחות: פרטיים, עסקיים • סימון ע”י האות S

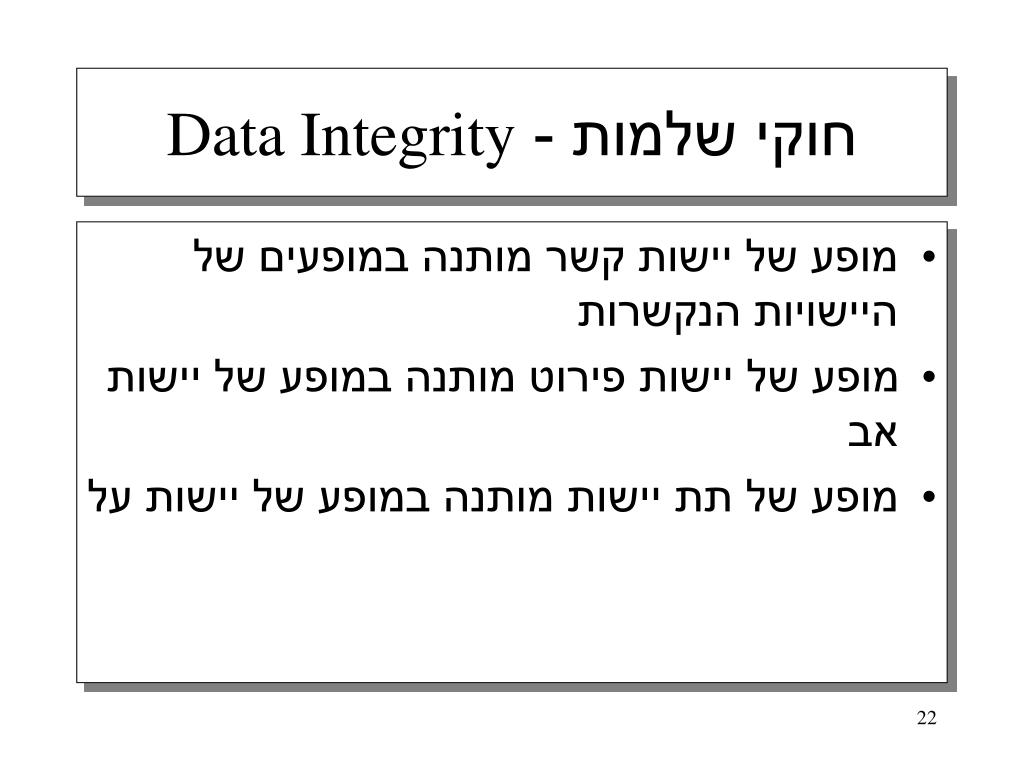

  22. חוקי שלמות - Data Integrity • מופע של יישות קשר מותנה במופעים של היישויות הנקשרות • מופע של יישות פירוט מותנה במופע של יישות אב • מופע של תת יישות מותנה במופע של יישות על

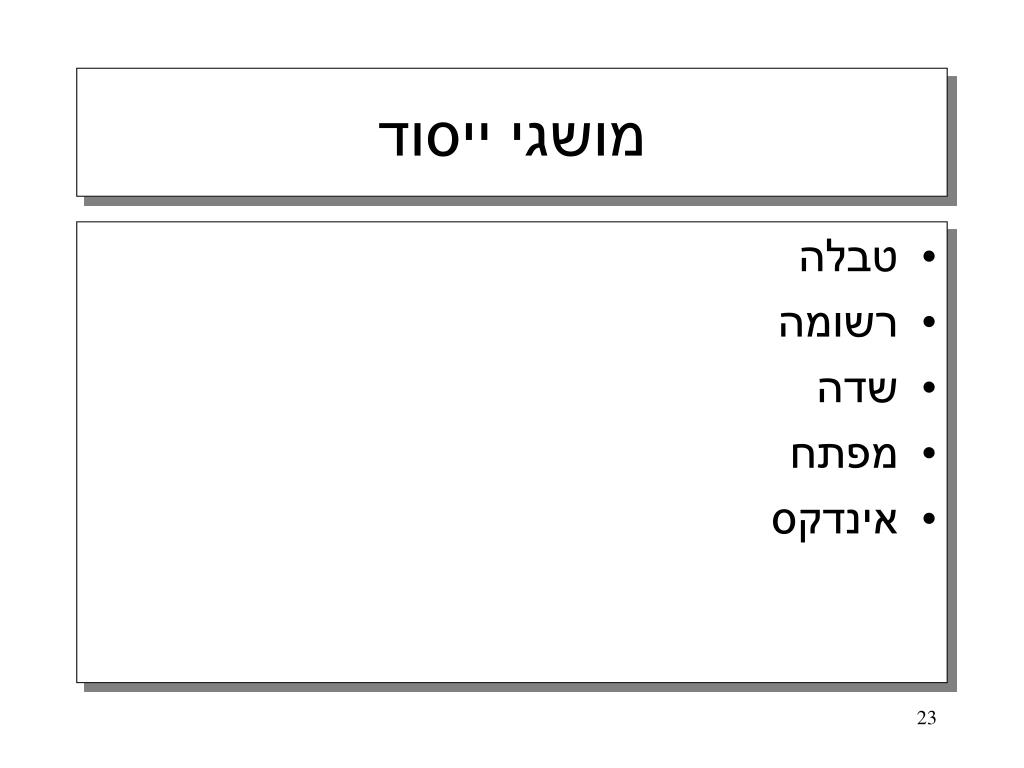

  23. מושגי ייסוד • טבלה • רשומה • שדה • מפתח • אינדקס

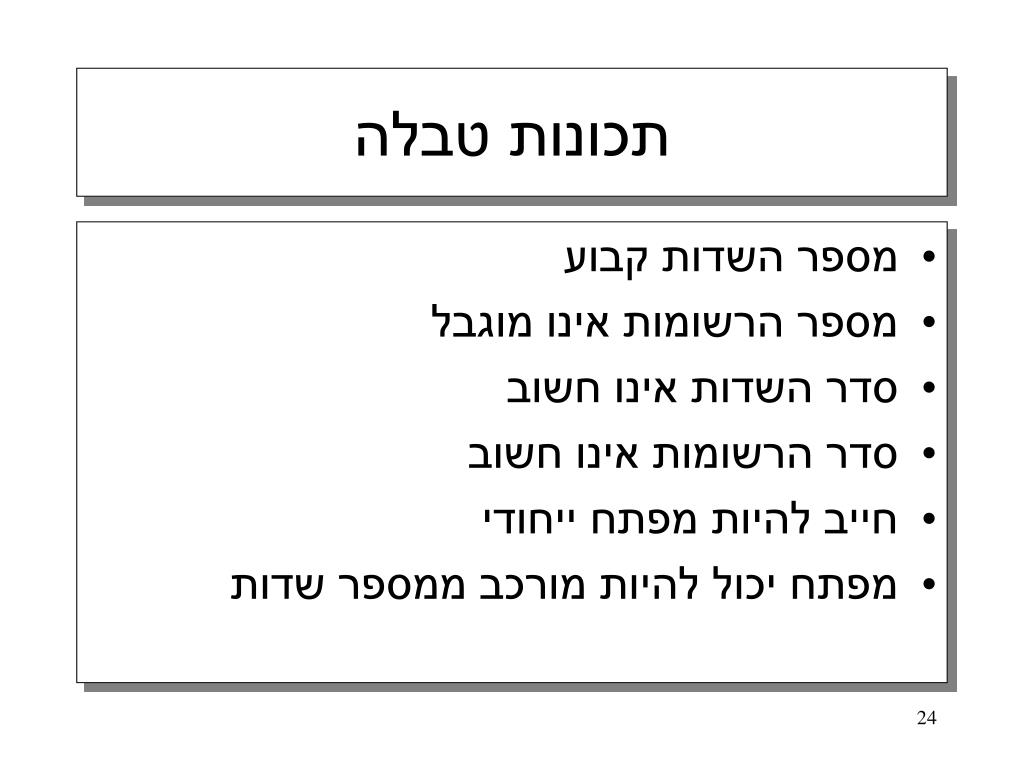

  24. תכונות טבלה • מספר השדות קבוע • מספר הרשומות אינו מוגבל • סדר השדות אינו חשוב • סדר הרשומות אינו חשוב • חייב להיות מפתח ייחודי • מפתח יכול להיות מורכב ממספר שדות

  25. סוגי מפתחות • מפתח עיקרי - חייב להיות ייחודי • מפתח חלקי • מפתח לטבלת קודים • מפתח מערכת (מספור אוטומטי) • מפתח זר

  26. חוקי ייסוד לטבלאות • החוק הראשון: בטבלה אין חזרות • אם לדוגמא לקוח יכול להשאיל יותר מספר אחד, לא נרשום את פרטי הספרים בטבלת הלקוחות

  27. החוק השני • כל שדה בטבלה שאינו חלק מהמפתח תלוי באופן מלא בכל שדות המפתח • דוגמא: בטבלת קורסים לסטודנט לא נרשום את שם הקורס או את שם הסטודנט. כן נרשום את הציון

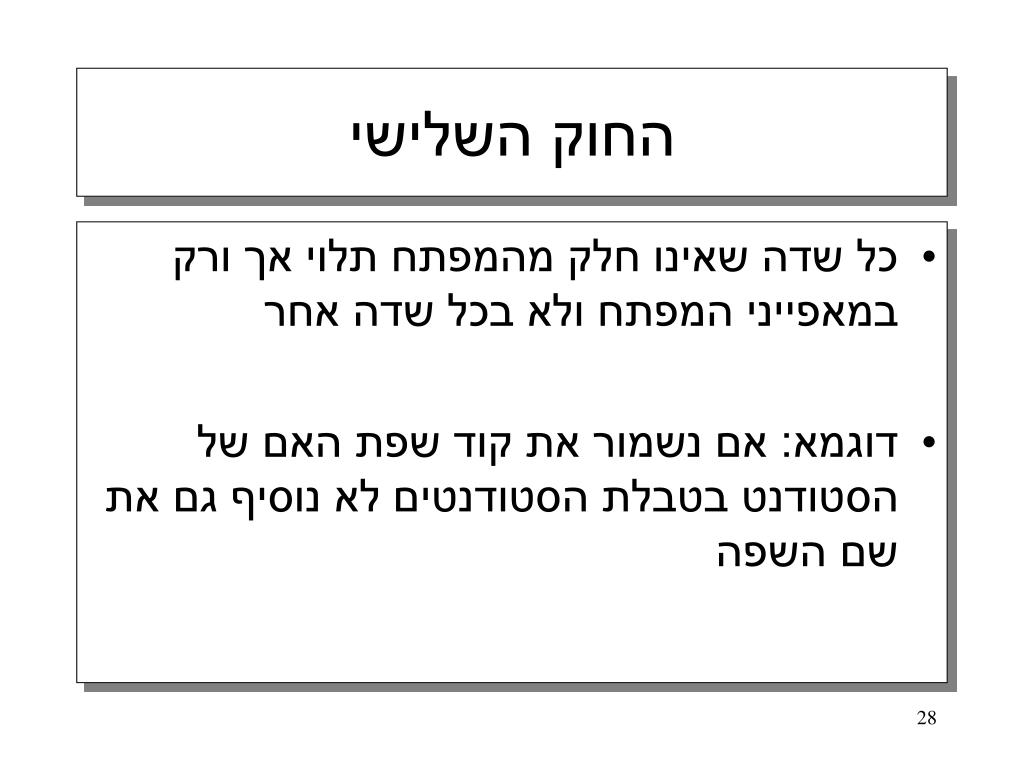

  28. החוק השלישי • כל שדה שאינו חלק מהמפתח תלוי אך ורק במאפייני המפתח ולא בכל שדה אחר • דוגמא: אם נשמור את קוד שפת האם של הסטודנט בטבלת הסטודנטים לא נוסיף גם את שם השפה

  29. בניית מודל הנתונים • שימוש בהנחות ייסוד - לדוגמא לקורס יש רק מרצה אחד, חשבונית משולמת בהמחאה אחת בלבד. • חשוב להשתמש בהנחות הייסוד רק אם ידוע מראש שלא יישתנו לעולם • בניית מודל הנתונים ממערכת קיימת • בניית מודל הנתונים מקלטים ופלטים נדרשים (טפסים ודוחות)

  30. בדיקת המודל • האם השדות מפורקים עד הרמה הנדרשת? • האם יש נתונים כפולים? • האם יש נתונים שניתנים לחישוב? • האם יש טבלה שמייצגת יותר מיישות אחת? • האם ניתן להפוך קשרי 1-1 לטבלה אחת. • האם כל ההגבלות נכונות(מפתחות)
