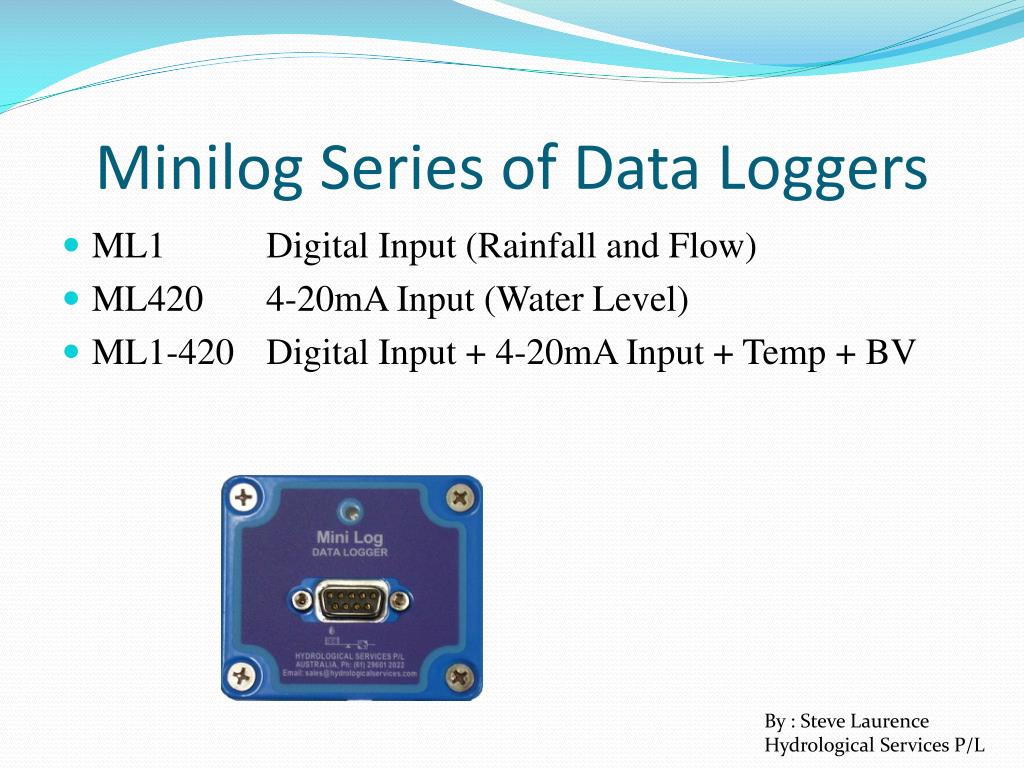

  1. Minilog Series of Data Loggers • ML1 Digital Input (Rainfall and Flow) • ML420 4-20mA Input (Water Level) • ML1-420 Digital Input + 4-20mA Input + Temp + BV By : Steve Laurence Hydrological Services P/L

  2. Features : • Small Size • Low Cost • RS232 • Easy to configure via ascii • Onboard help (?) • ML1 – 3.6V AA lithium batteryML420 – 3.6V ½ AA lithium batteryML1-420 - 1.5V AA alkaline OR 3.6V AA lithium

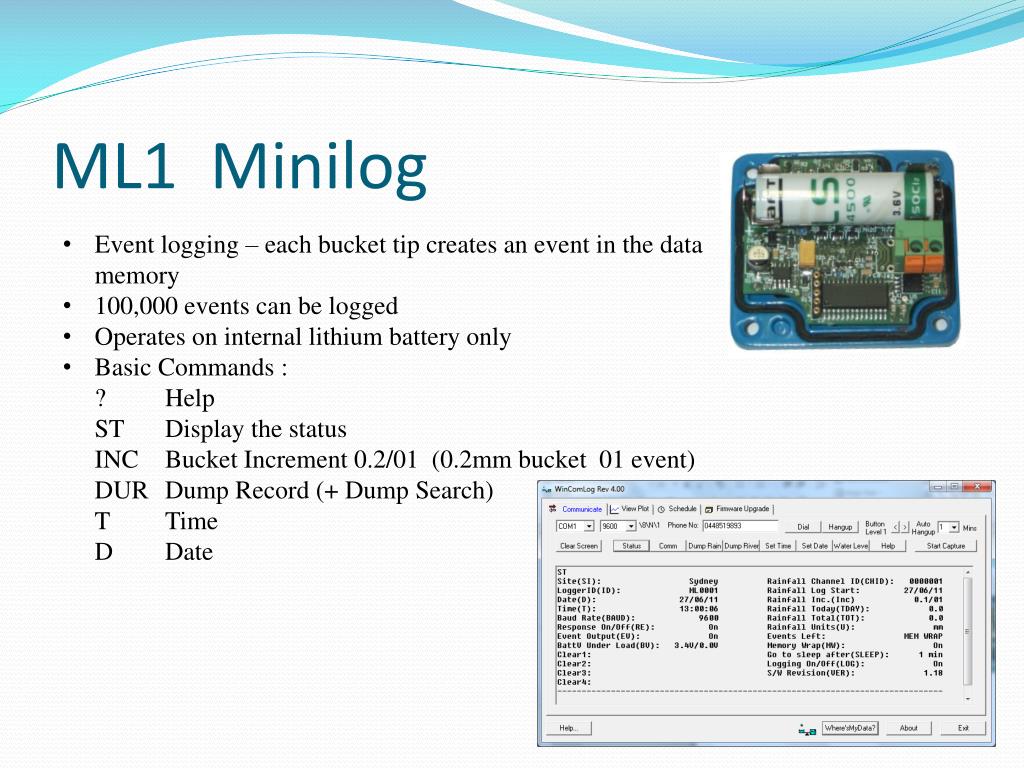

  3. ML1 Minilog • Event logging – each bucket tip creates an event in the data memory • 100,000 events can be logged • Operates on internal lithium battery only • Basic Commands :? HelpST Display the statusINC Bucket Increment 0.2/01 (0.2mm bucket 01 event)DUR Dump Record (+ Dump Search)T TimeD Date

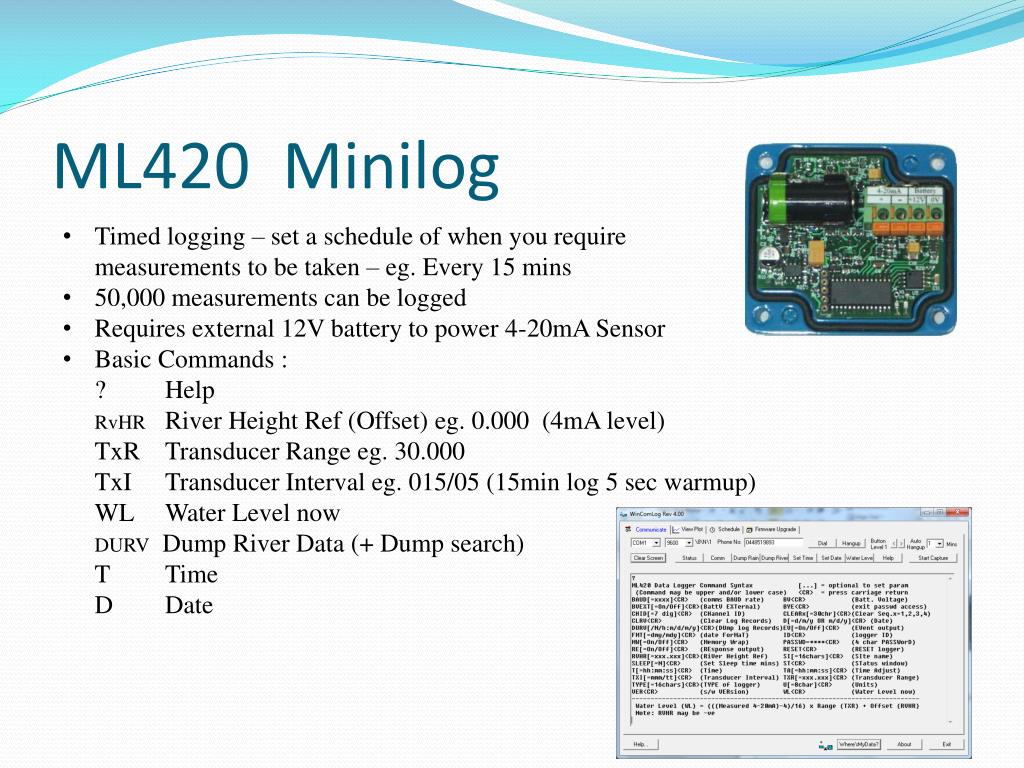

  4. ML420 Minilog • Timed logging – set a schedule of when you require measurements to be taken – eg. Every 15 mins • 50,000 measurements can be logged • Requires external 12V battery to power 4-20mA Sensor • Basic Commands :? HelpRvHR River Height Ref (Offset) eg. 0.000 (4mA level)TxR Transducer Range eg. 30.000TxI Transducer Interval eg. 015/05 (15min log 5 sec warmup)WL Water Level nowDURV Dump River Data (+ Dump search)T TimeD Date

  5. ML1-420 Minilog • Internal 3.6V lithium OR 1.5V Alkaline • Event logging of Rainfall + schedule logging of 4-20mA + TempC + Internal battery + External battery • 400,000 Events / Measurements can be logged • Requires an external 12V to power 4-20mA sensor • Basic Commands :? HelpDUR Dump RainDURV Dump RiverDUBVI Dump BattV InternalDUBVE Dump BattV ExternalDUTMP Dump TemperatureDUALL Dump All

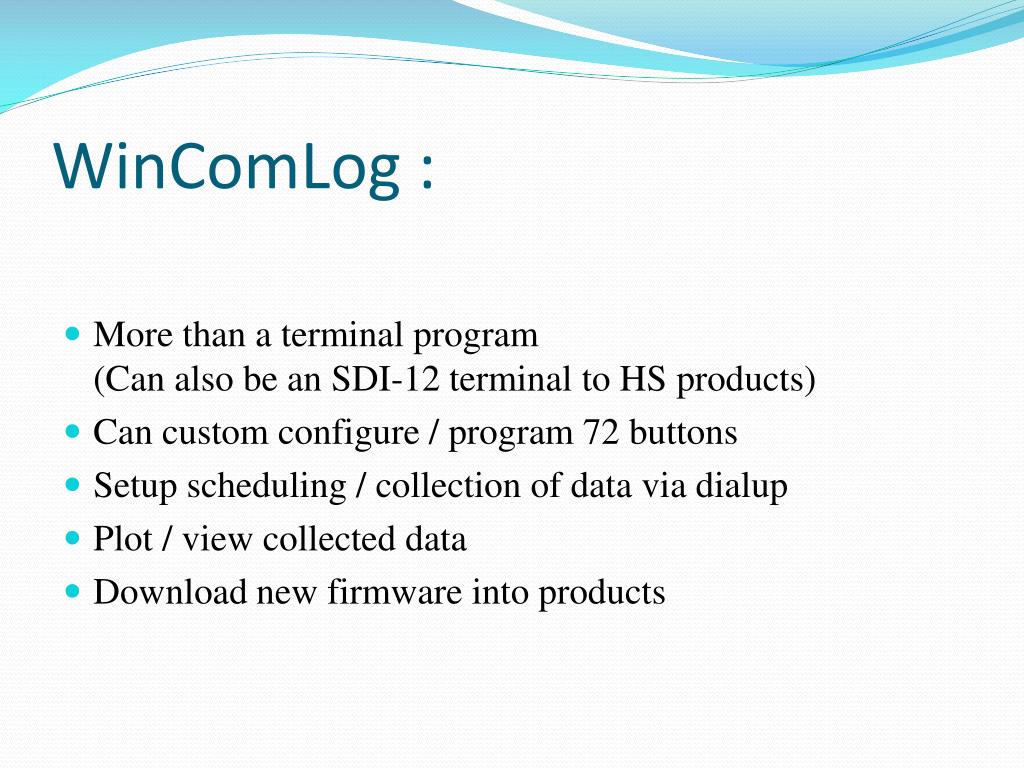

  6. WinComLog : • More than a terminal program(Can also be an SDI-12 terminal to HS products) • Can custom configure / program 72 buttons • Setup scheduling / collection of data via dialup • Plot / view collected data • Download new firmware into products

  7. WinComLog :

  8. WinComLog :
