  1. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Sensor FULL FRAME Célula fotosensible del pixel En un sensor fullframe la célula fotosensible ocupa todo el espacio disponible en el soporte Soporte

  2. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Sensor interlined En un sensor interlined la célula fotosensible ocupa solo una parte del espacio disponible en el soporte Célula fotosensible del pixel Soporte Canal de lectura El resto del espacio lo ocupa el canal de descarga de electrones

  3. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Sensor interlined El canal sirve para descargar los electrones generados durante la exposición

  4. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Sensor interlined El canal sirve para descargar los electrones generados durante la exposición

  5. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Sensor interlined El canal sirve para descargar los electrones generados durante la exposición

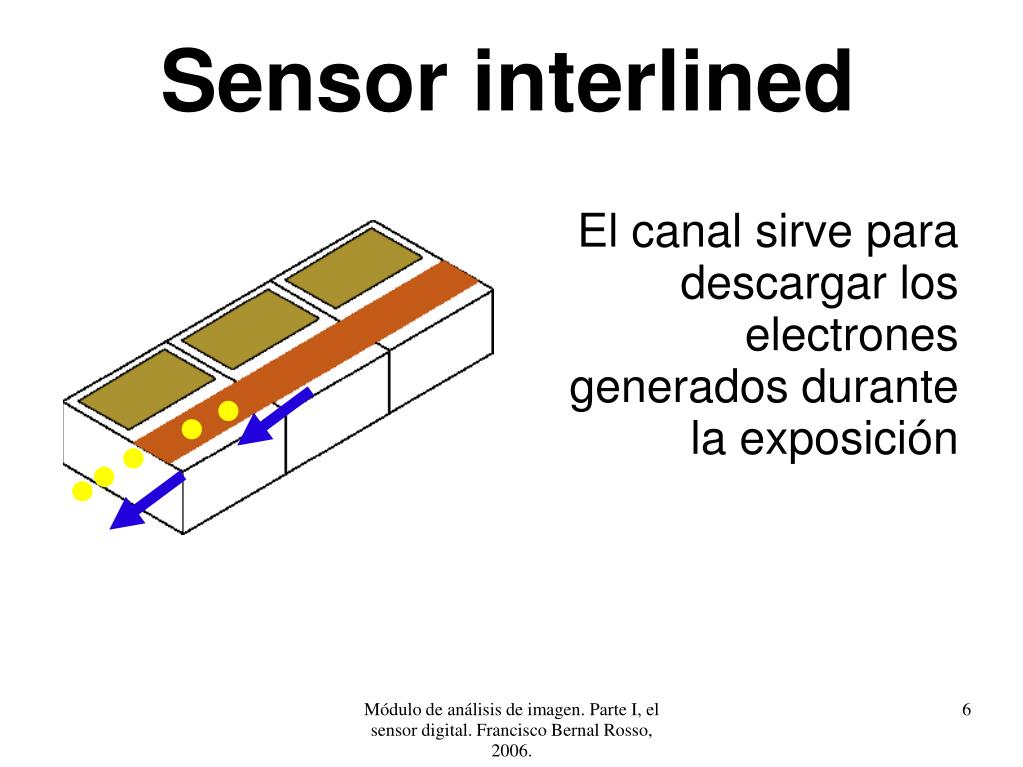

  6. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Sensor interlined El canal sirve para descargar los electrones generados durante la exposición

  7. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Sensor interlined El canal sirve para descargar los electrones generados durante la exposición

  8. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. FILL FACTOR A la proporción de espacio que la célula ocupa se le llama FILL FACTOR (Factor de relleno) Interlined: fill factor < 1 Fullframe: fill factor = 1

  9. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Tamaño y sensibilidad El tamaño del pixel redunda en su calidad + + tamaño = Recoge luz + Electrones generados + sensibilidad - ruido

  10. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Fill factor y tipo de sensor Cuanta mayor superficie ocupe el sensor Más fotones recoge Fullframe: aprovecha mejor la luz Interlined: desperdicia luz

  11. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Tamaño y fillfactor Para el mismo tamaño de pixel Un fill factor mayor = + sensibilidad - ruido

  12. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006. Microlentes PARA MEJORAR EL FILL FACTOR: La luz que cae sobre toda la célula Una lente... ...la enfoca Sobre cada célula de pixel
