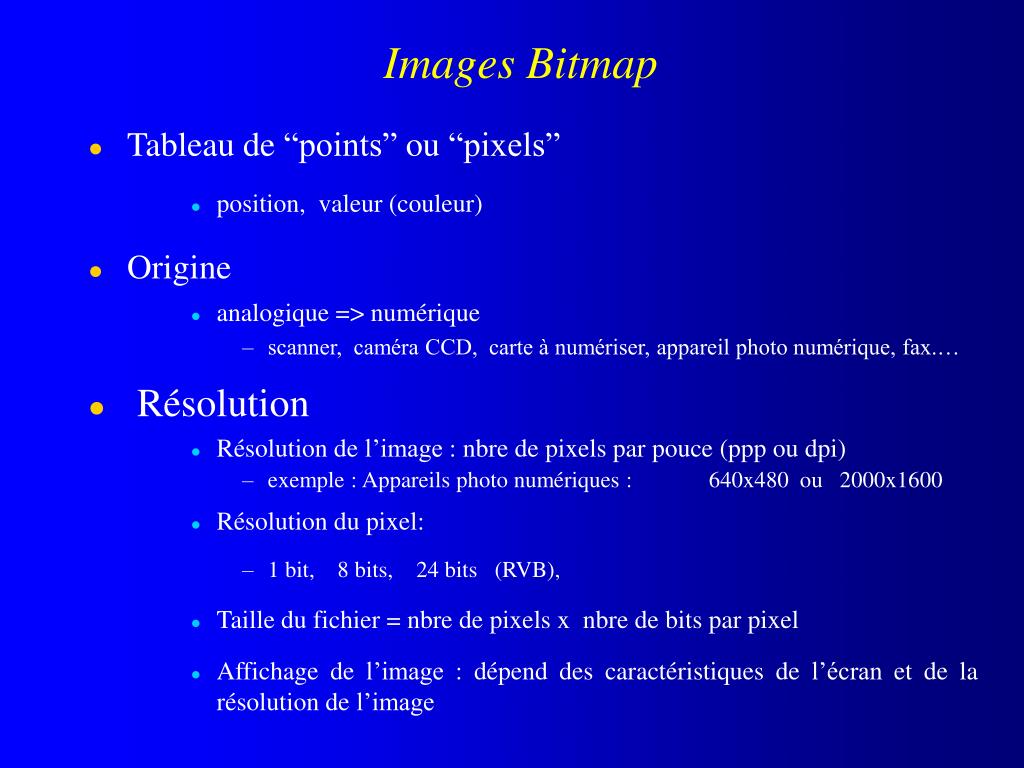

  1. Images Bitmap • Tableau de “points” ou “pixels” • position, valeur (couleur) • Origine • analogique => numérique • scanner, caméra CCD, carte à numériser, appareil photo numérique, fax.… • Résolution • Résolution de l’image : nbre de pixels par pouce (ppp ou dpi) • exemple : Appareils photo numériques : 640x480 ou 2000x1600 • Résolution du pixel: • 1 bit, 8 bits, 24 bits (RVB), • Taille du fichier = nbre de pixels x nbre de bits par pixel • Affichage de l’image : dépend des caractéristiques de l’écran et de la résolution de l’image

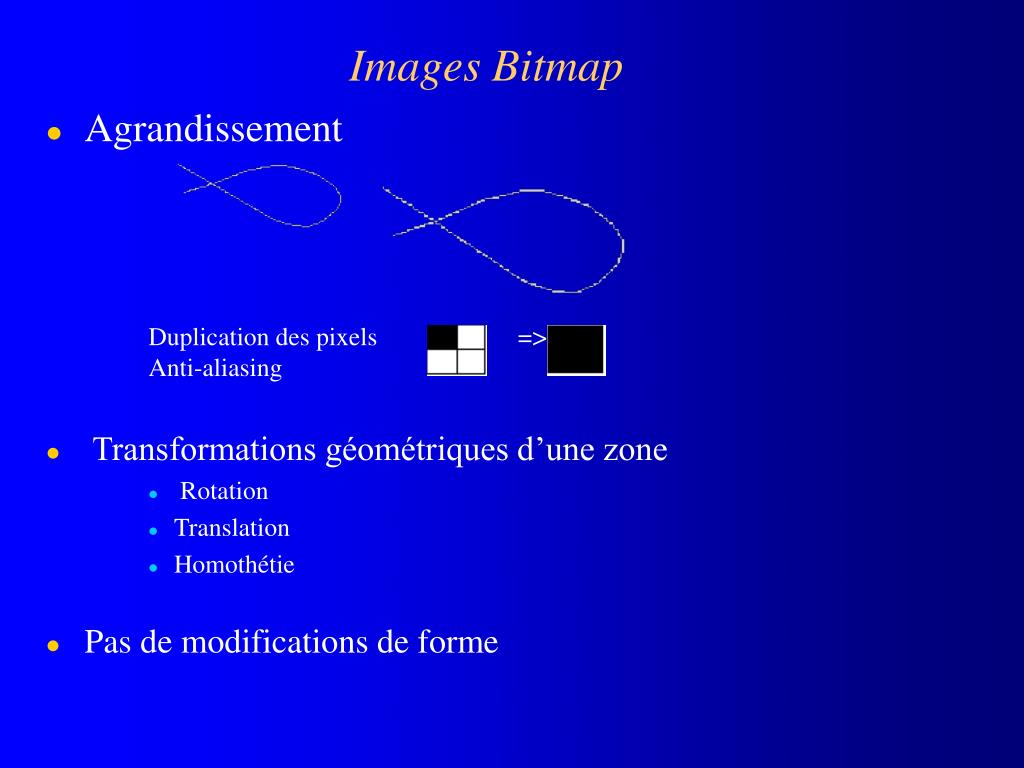

  2. Images Bitmap • Agrandissement Duplication des pixels => Anti-aliasing • Transformations géométriques d’une zone • Rotation • Translation • Homothétie • Pas de modifications de forme

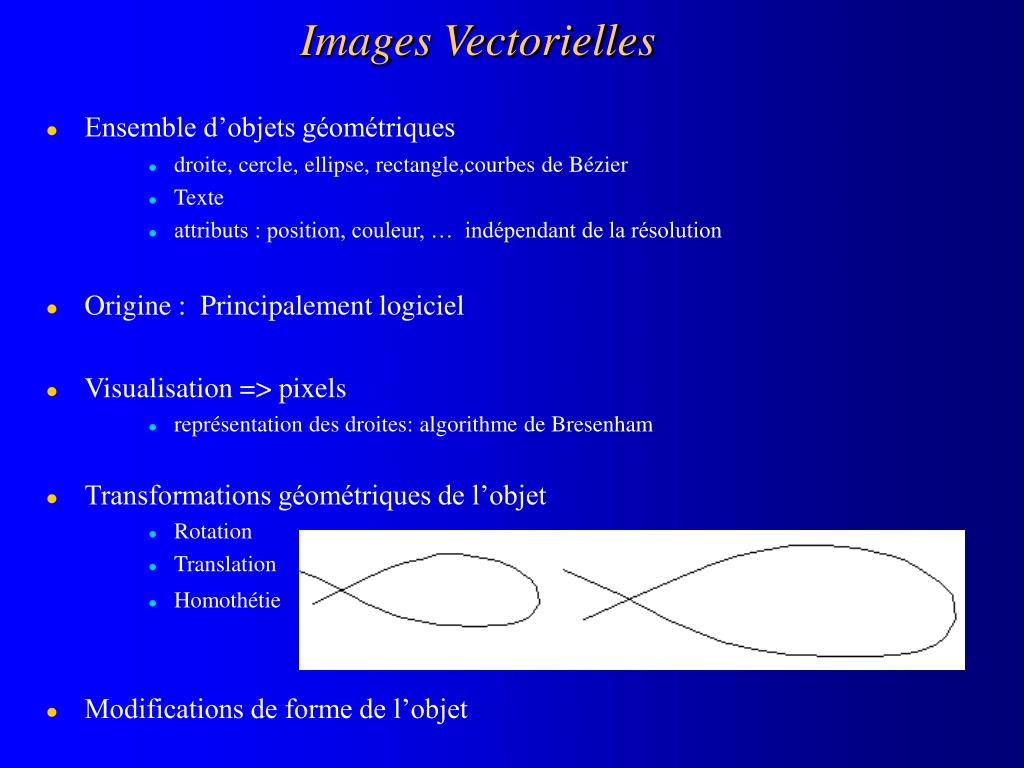

  3. Images Vectorielles • Ensemble d’objets géométriques • droite, cercle, ellipse, rectangle,courbes de Bézier • Texte • attributs : position, couleur, … indépendant de la résolution • Origine : Principalement logiciel • Visualisation => pixels • représentation des droites: algorithme de Bresenham • Transformations géométriques de l’objet • Rotation • Translation • Homothétie • Modifications de forme de l’objet

  4. Bitmap => Vectoriel • Pourquoi? • Il faut retrouver la structure • Reconnaissance des objets (plans, schéma technique...) • Reconnaissance des caractères (OCR) • Différentes étapes • Détection des contours des objets • Squelettisation => • Vectorisation des contours • Extraction des caractéristiques des objets • Reconnaissance

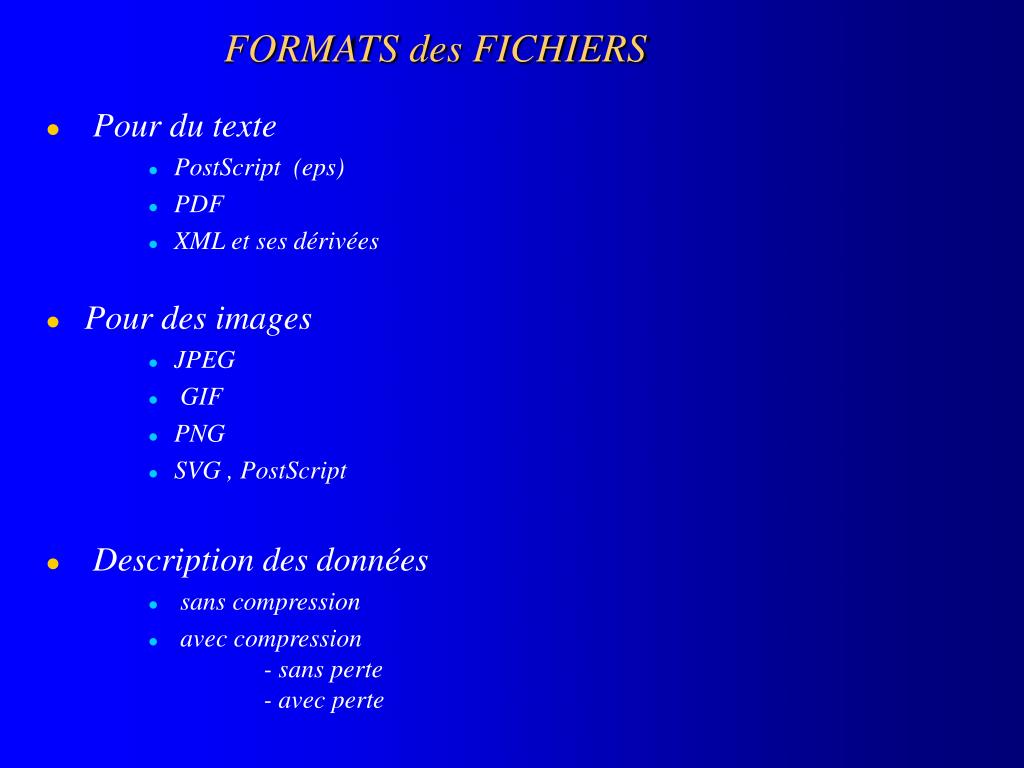

  5. FORMATS des FICHIERS • Pour du texte • PostScript (eps) • PDF • XML et ses dérivées • Pour des images • JPEG • GIF • PNG • SVG , PostScript • Description des données • sans compression • avec compression - sans perte - avec perte

  6. PostScript • Langage informatique avec une syntaxe • description de pages • fichier texte • interprété pour les imprimantes • Eléments graphiques: • Droite, rectangle, cercle, ellipse, Bézier cubique… bitmap • description géométrique des objets, des caractères 0 0 moveto 90 0 lineto • Eléments textuels • Pour mettre un fichier PostScript dans une application, on l ’ »encapsule »

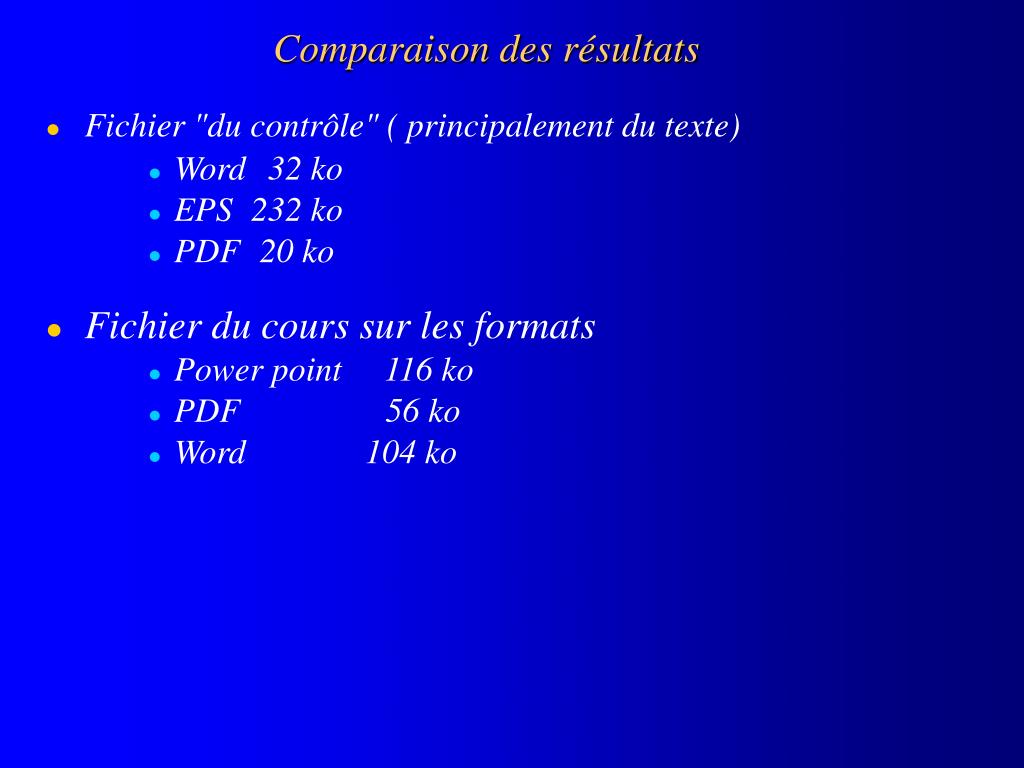

  7. Comparaison des résultats • Fichier "du contrôle" ( principalement du texte) • Word 32 ko • EPS 232 ko • PDF 20 ko • Fichier du cours sur les formats • Power point 116 ko • PDF 56 ko • Word 104 ko

  8. Compression JPEGJoint Photographic Experts Group • C’est une norme pour les images couleur YIQ • Compression avec ou sans perte • Différentes étapes: L’image est découpée en blocs 8x81) Transformée en Cosinus: DCT 2) Zig-zag 3) Quantification (seuillage) provoque une perte d’information 4) Codage entropique (Huffman) • des extensions au JPEG de base • Codage pyramidale • Codage arithmétique • Méthodes futures de compression • Par Ondelettes et par Fractales

  9. GIF Graphical Interface Format • Format de CompuServe • Utilisé pour le transfert de fichiers sur les réseaux publics • Images avec 256 couleurs maximum • transmission de la table des couleurs • GIF entrelacé • Simple transparence (une seule couleur transparente) • Compression LZW (Lempel, Ziv et Welch) • création dynamique d’un dictionnaire • sans perte • Possibilité de plusieurs images dans un seul fichier • GIF animé

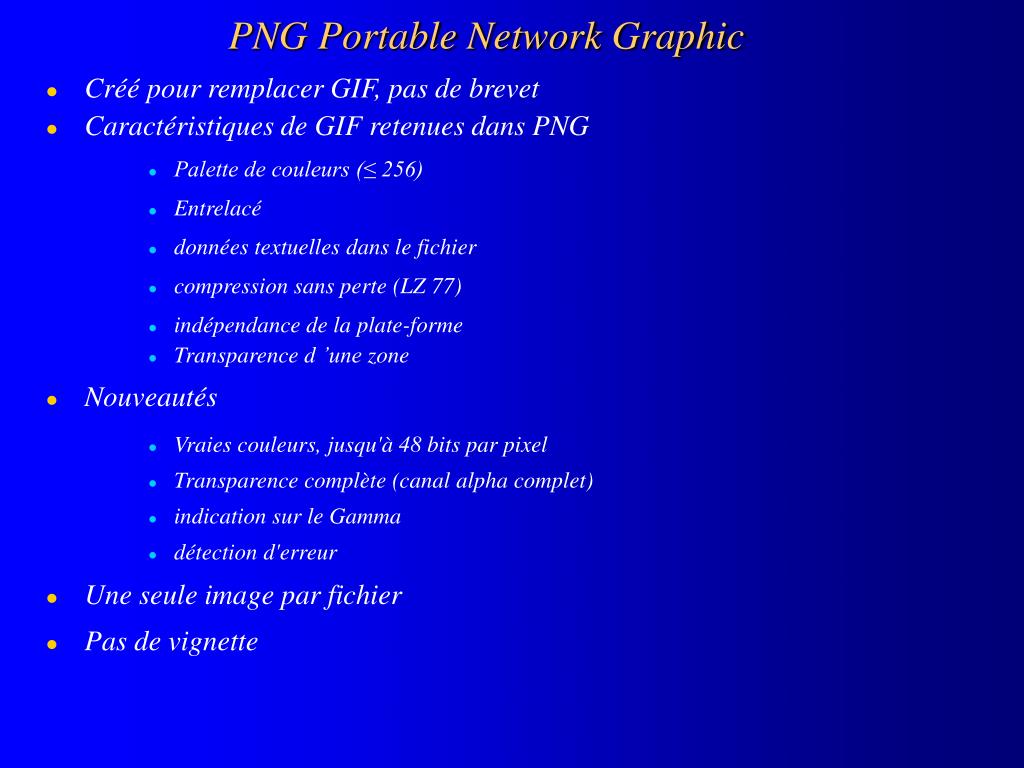

  10. PNG Portable Network Graphic • Créé pour remplacer GIF, pas de brevet • Caractéristiques de GIF retenues dans PNG • Palette de couleurs (≤ 256) • Entrelacé • données textuelles dans le fichier • compression sans perte (LZ 77) • indépendance de la plate-forme • Transparence d ’une zone • Nouveautés • Vraies couleurs, jusqu'à 48 bits par pixel • Transparence complète (canal alpha complet) • indication sur le Gamma • détection d'erreur • Une seule image par fichier • Pas de vignette

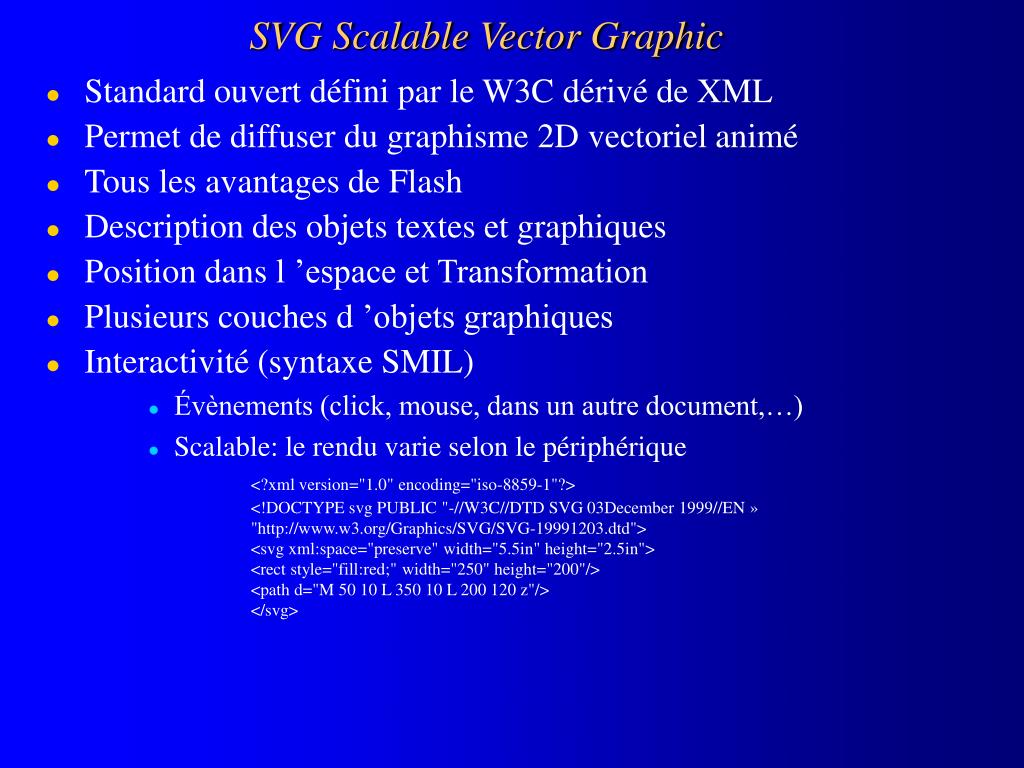

  11. SVG Scalable Vector Graphic • Standard ouvert défini par le W3C dérivé de XML • Permet de diffuser du graphisme 2D vectoriel animé • Tous les avantages de Flash • Description des objets textes et graphiques • Position dans l ’espace et Transformation • Plusieurs couches d ’objets graphiques • Interactivité (syntaxe SMIL) • Évènements (click, mouse, dans un autre document,…) • Scalable: le rendu varie selon le périphérique <?xml version="1.0" encoding="iso-8859-1"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 03December 1999//EN » "http://www.w3.org/Graphics/SVG/SVG-19991203.dtd"> <svg xml:space="preserve" width="5.5in" height="2.5in"> <rect style="fill:red;" width="250" height="200"/> <path d="M 50 10 L 350 10 L 200 120 z"/> </svg>

  12. Format PICT • Macintosh exclusivement • géré par l’interface graphique QuickDraw • Dans l’en-tête • Taille de l’image • Résolution des pixels Vraies couleurs ou 256 couleurs indexées • nombre de chaque élément • Les éléments • ligne, rectangle, ovale, arc, polygone, region, bitmap, texte… • Sans compression • BMP sur Windows

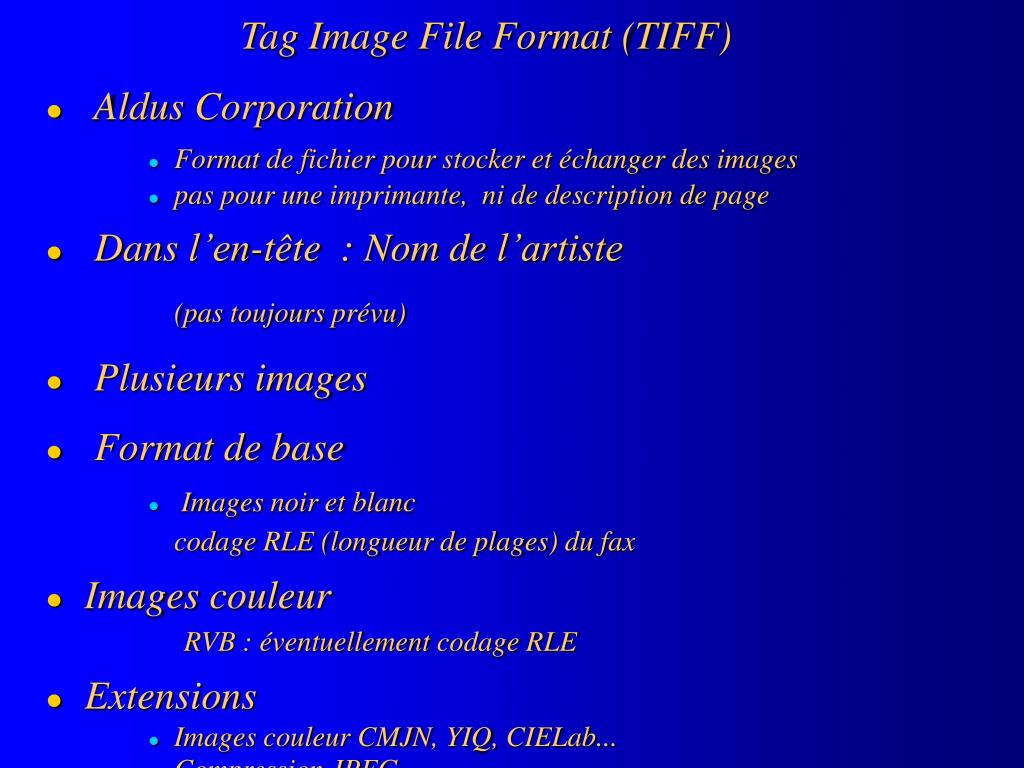

  13. Tag Image File Format (TIFF) • Aldus Corporation • Format de fichier pour stocker et échanger des images • pas pour une imprimante, ni de description de page • Dans l’en-tête : Nom de l’artiste (pas toujours prévu) • Plusieurs images • Format de base • Images noir et blanc codage RLE (longueur de plages) du fax • Images couleur RVB : éventuellement codage RLE • Extensions • Images couleur CMJN, YIQ, CIELab... • Compression JPEG • Compression LZW

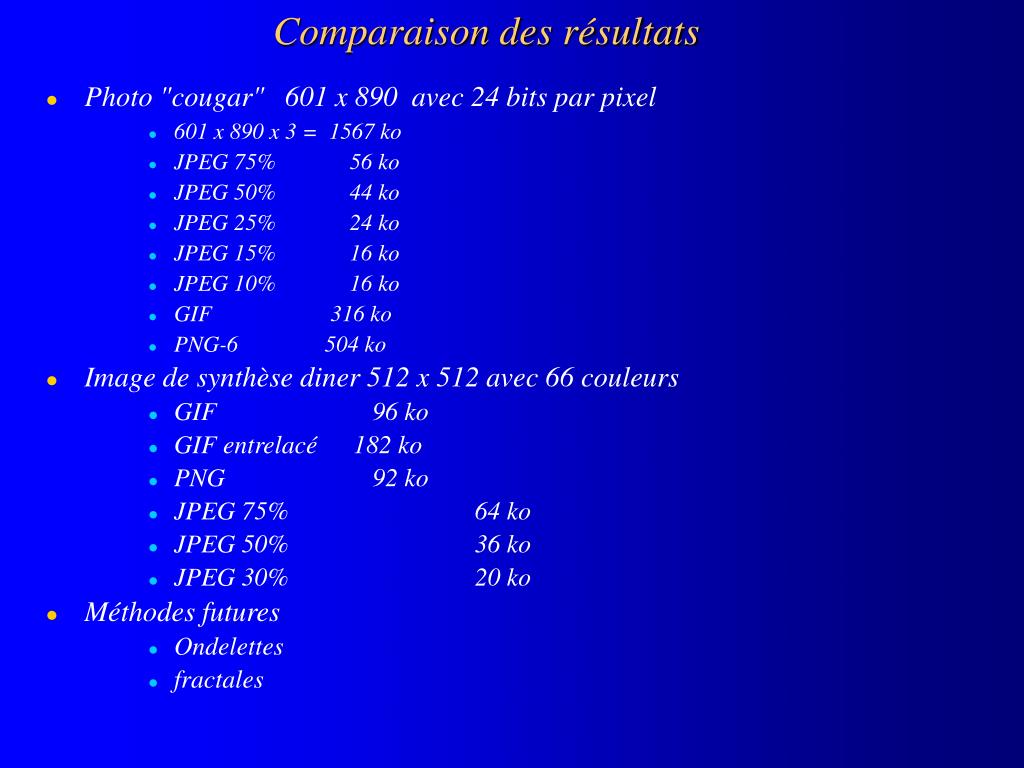

  14. Comparaison des résultats • Photo "cougar" 601 x 890 avec 24 bits par pixel • 601 x 890 x 3 = 1567 ko • JPEG 75% 56 ko • JPEG 50% 44 ko • JPEG 25% 24 ko • JPEG 15% 16 ko • JPEG 10% 16 ko • GIF 316 ko • PNG-6 504 ko • Image de synthèse diner 512 x 512 avec 66 couleurs • GIF 96 ko • GIF entrelacé 182 ko • PNG 92 ko • JPEG 75% 64 ko • JPEG 50% 36 ko • JPEG 30% 20 ko • Méthodes futures • Ondelettes • fractales

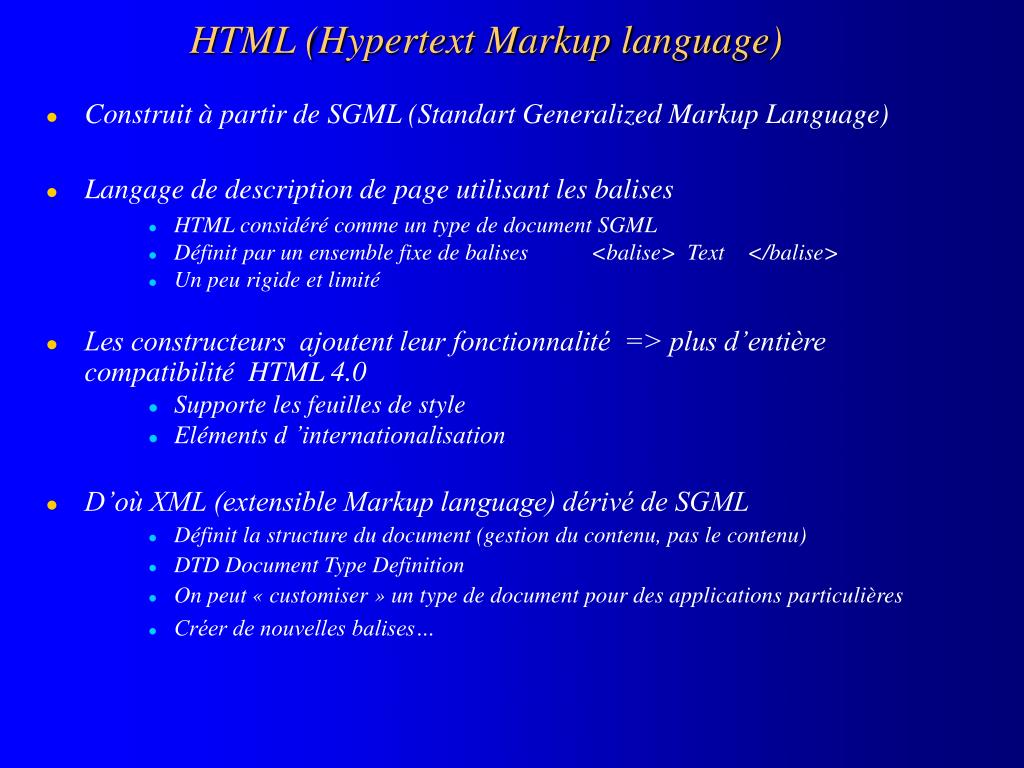

  15. HTML (Hypertext Markup language) • Construit à partir de SGML (Standart Generalized Markup Language) • Langage de description de page utilisant les balises • HTML considéré comme un type de document SGML • Définit par un ensemble fixe de balises <balise> Text </balise> • Un peu rigide et limité • Les constructeurs ajoutent leur fonctionnalité => plus d’entière compatibilité HTML 4.0 • Supporte les feuilles de style • Eléments d ’internationalisation • D’où XML (extensible Markup language) dérivé de SGML • Définit la structure du document (gestion du contenu, pas le contenu) • DTD Document Type Definition • On peut « customiser » un type de document pour des applications particulières • Créer de nouvelles balises…

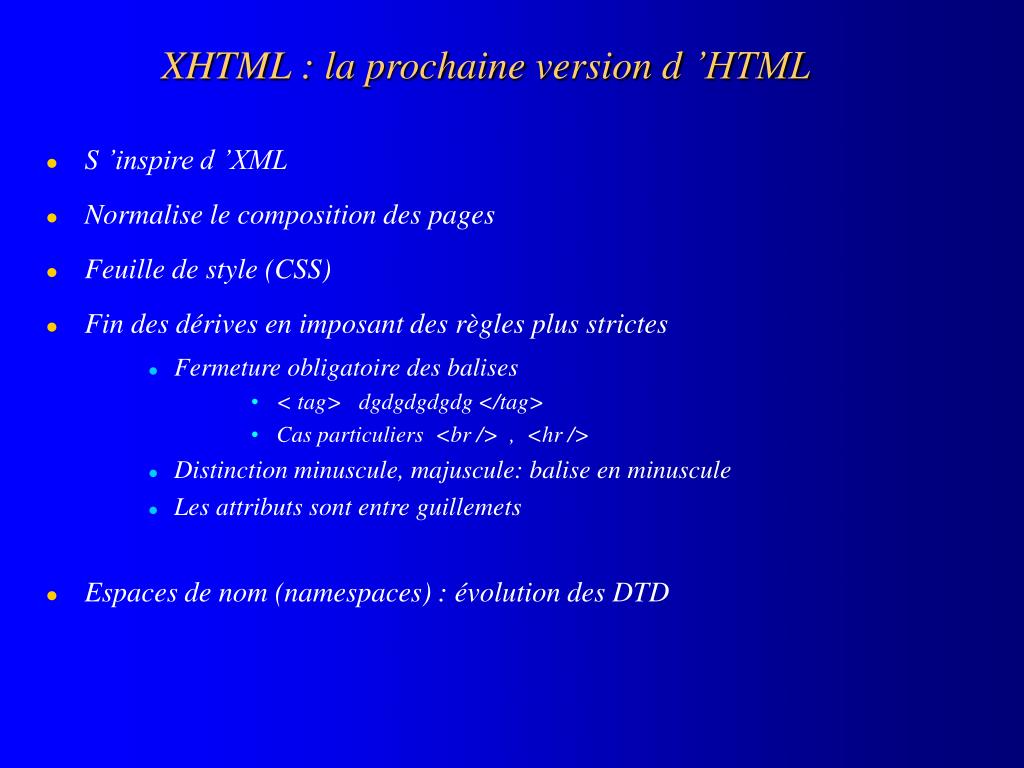

  16. XHTML : la prochaine version d ’HTML • S ’inspire d ’XML • Normalise le composition des pages • Feuille de style (CSS) • Fin des dérives en imposant des règles plus strictes • Fermeture obligatoire des balises • < tag> dgdgdgdgdg </tag> • Cas particuliers <br /> , <hr /> • Distinction minuscule, majuscule: balise en minuscule • Les attributs sont entre guillemets  • Espaces de nom (namespaces) : évolution des DTD
