  1. REPASO DE AMPLIFICACIÓN José Fco. López Feliciano – Sebastián López Suárez Instituto Universitario de Microelectrónica Aplicada Campus Universitario de Tafira Tfno.: 928.451247 e-mail: lopez@iuma.ulpgc.es

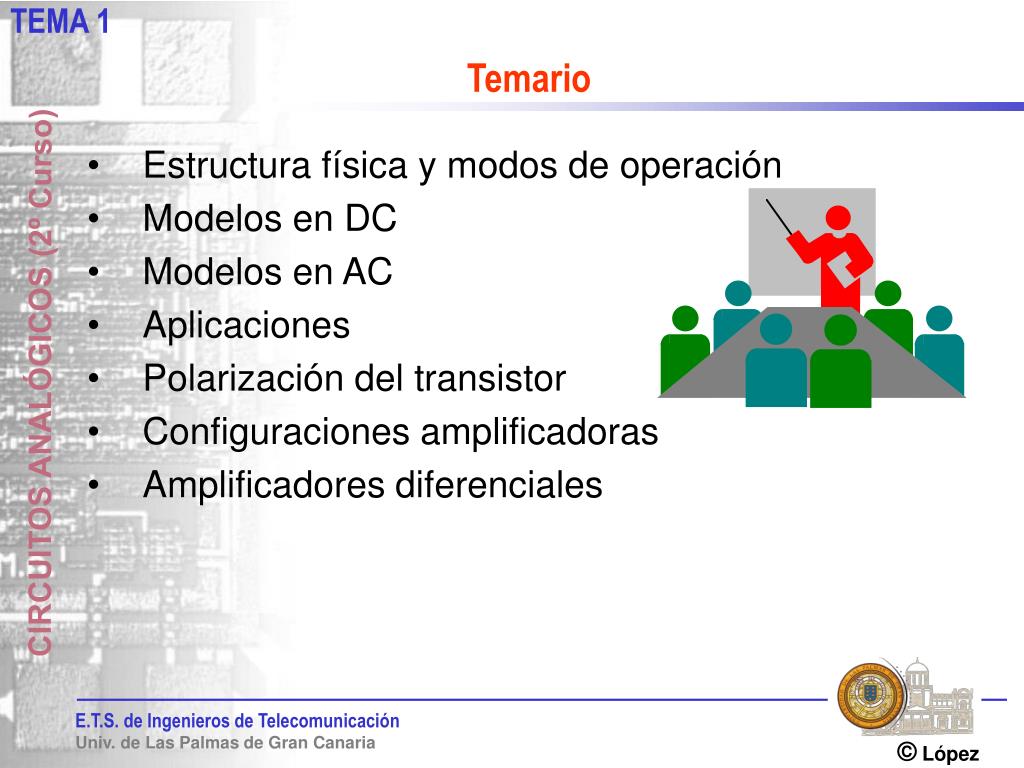

  2. Temario • Estructura física y modos de operación • Modelos en DC • Modelos en AC • Aplicaciones • Polarización del transistor • Configuraciones amplificadoras • Amplificadores diferenciales

  3. Estructura física y modos de operación • El transistor consiste en dos uniones pn: • Unión emisor-base (EBJ) • Unión colector-base (CBJ)

  4. saturación activa Estructura física y modos de operación • Característica iC-vCE para un npn

  5. Estructura física y modos de operación • El transistor en modo activo es el que se utiliza en las etapas de amplificación. iE iC iB Con: = /(1+)  = /(1- ) VT=25 mV •  ganancia de corriente en base común ( 1)   ganancia de corriente en emisor común ( 100 – 200)

  6. IC IE  0.7 V IB IB IE IC  0.7 V Estructura física y modos de operación • Polaridad de tensiones y corrientes en BJT en zona activa.

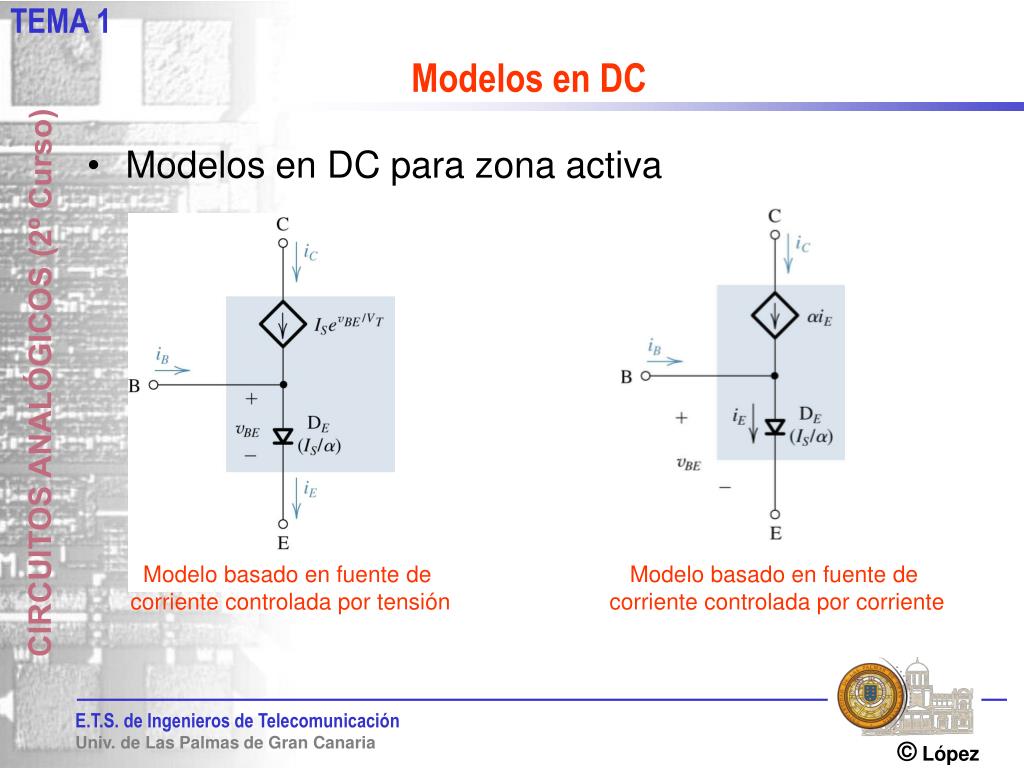

  7. Modelos en DC • Modelos en DC para zona activa Modelo basado en fuente de corriente controlada por tensión Modelo basado en fuente de corriente controlada por corriente

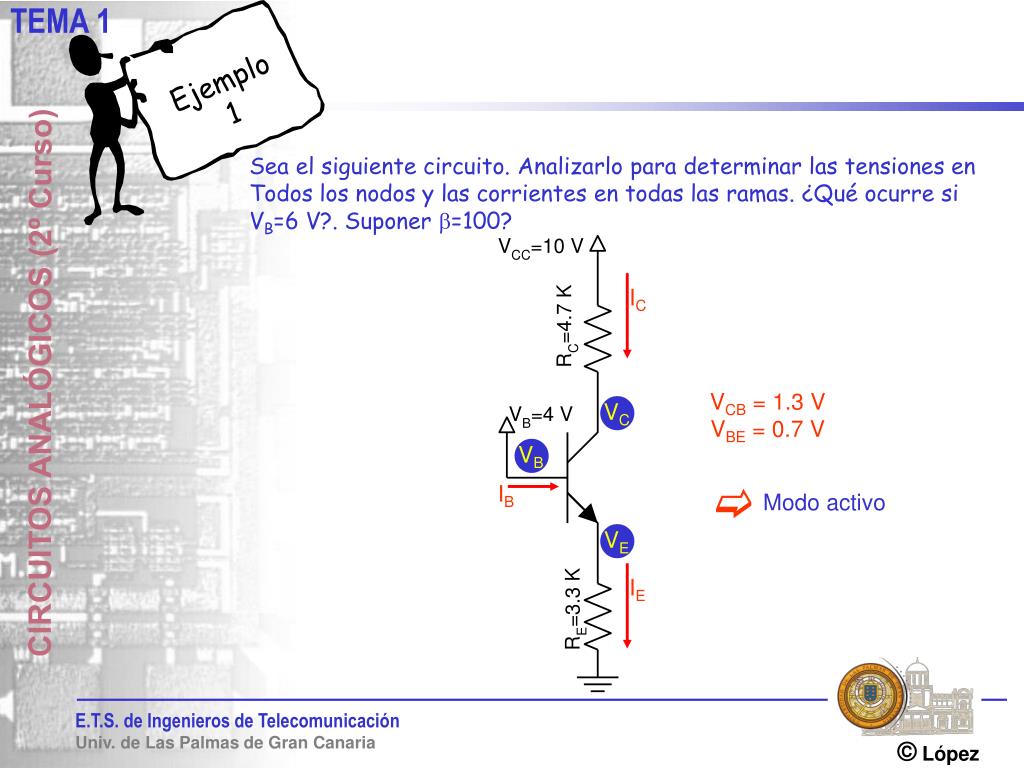

  8. Ejemplo 1 IC VC VB  IB Modo activo VE IE Sea el siguiente circuito. Analizarlo para determinar las tensiones en Todos los nodos y las corrientes en todas las ramas. ¿Qué ocurre si VB=6 V?. Suponer =100? VCB = 1.3 V VBE = 0.7 V

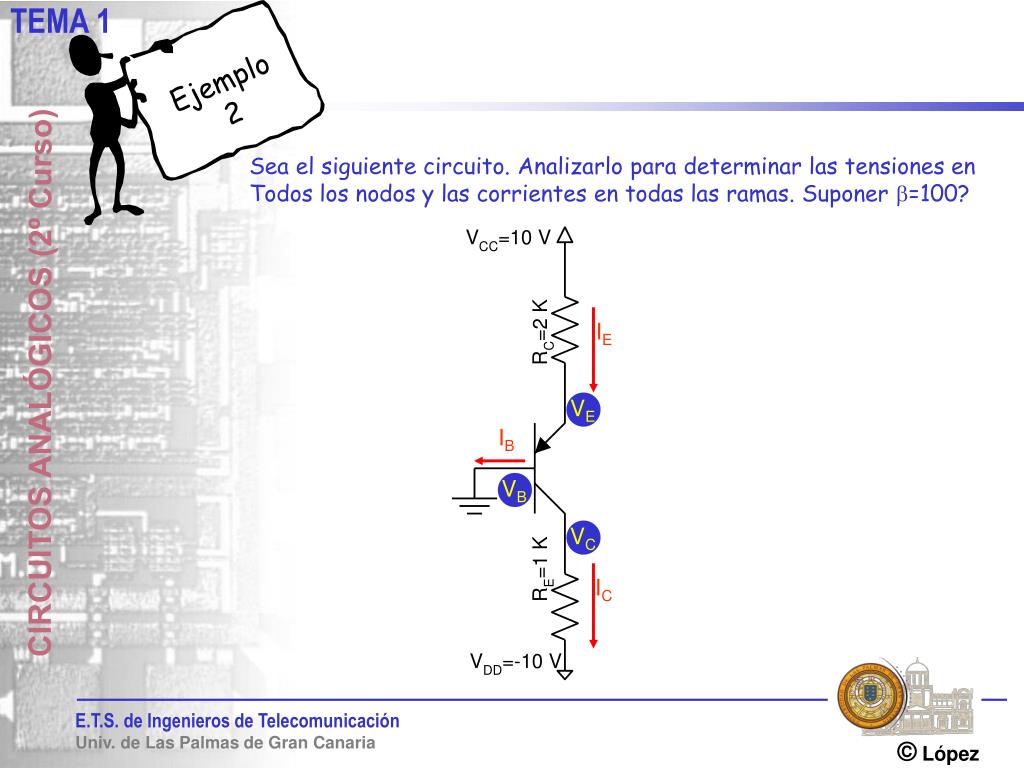

  9. Ejemplo 2 IE VE IB VB VC IC Sea el siguiente circuito. Analizarlo para determinar las tensiones en Todos los nodos y las corrientes en todas las ramas. Suponer =100?

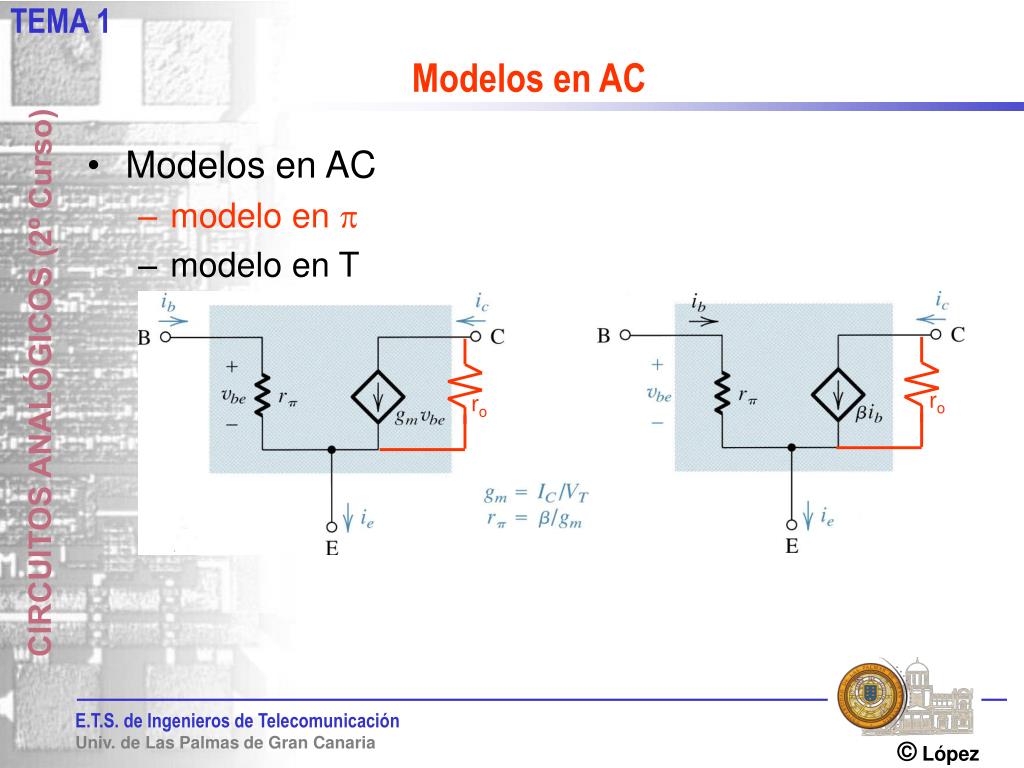

  10. ro ro Modelos en AC • Modelos en AC • modelo en  • modelo en T

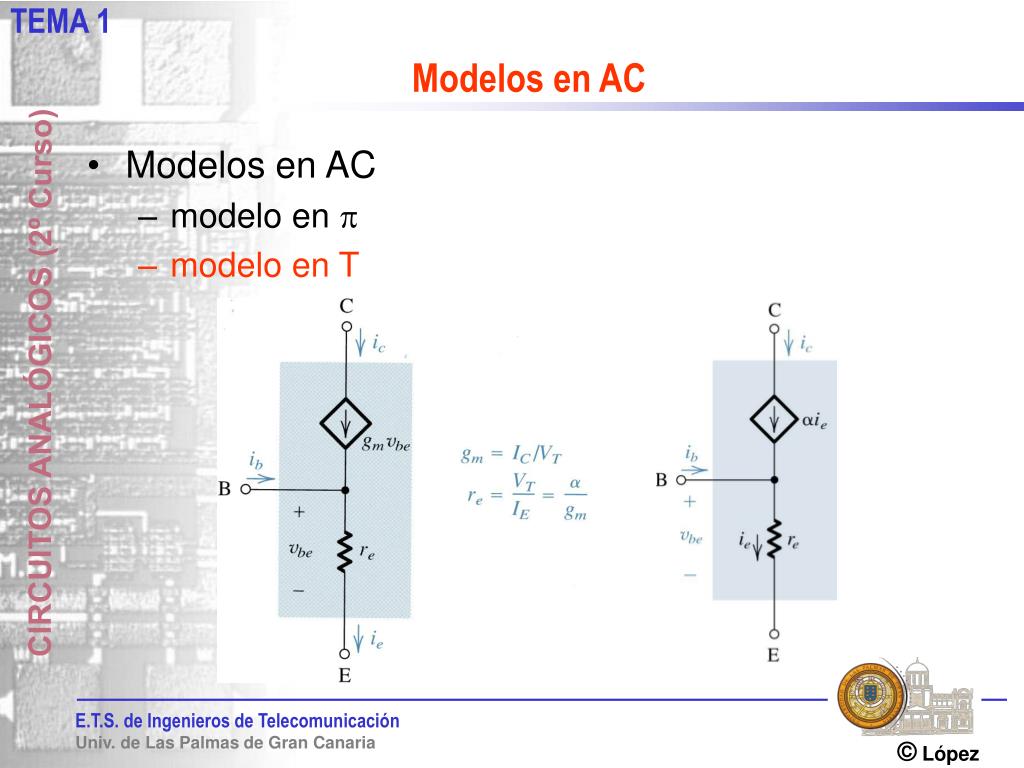

  11. Modelos en AC • Modelos en AC • modelo en  • modelo en T

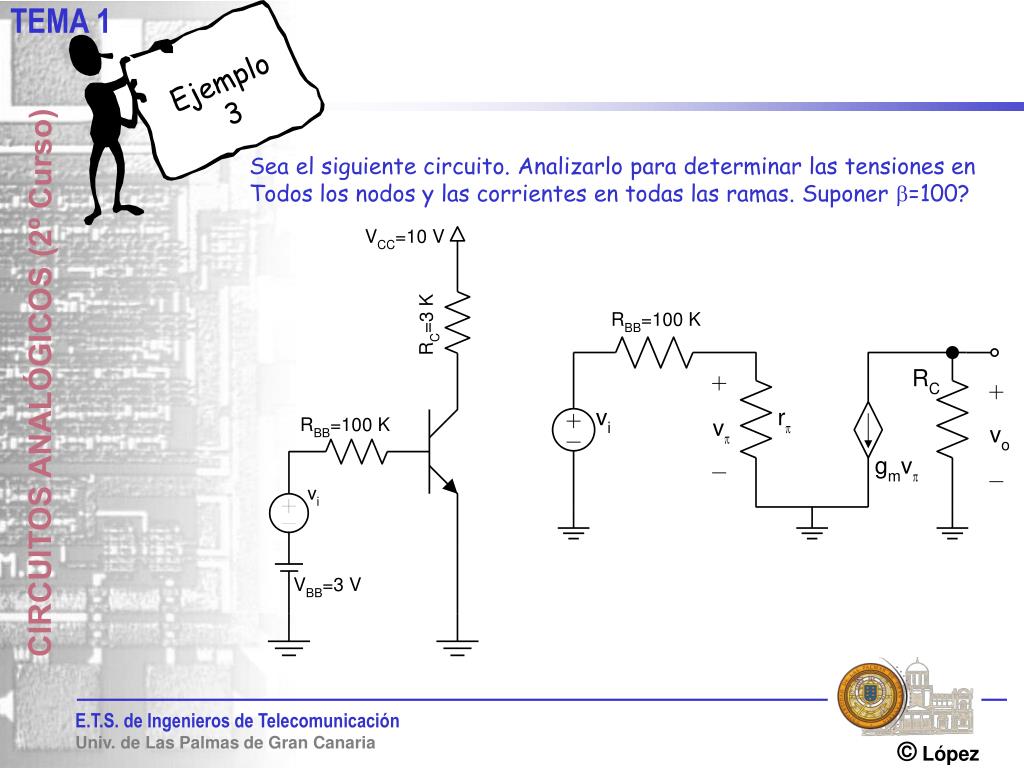

  12. Ejemplo 3 IC IB VC Sea el siguiente circuito. Analizarlo para determinar las tensiones en todos los nodos y las corrientes en todas las ramas. Suponer =100?

  13. Ejemplo 3 Sea el siguiente circuito. Analizarlo para determinar las tensiones en Todos los nodos y las corrientes en todas las ramas. Suponer =100?

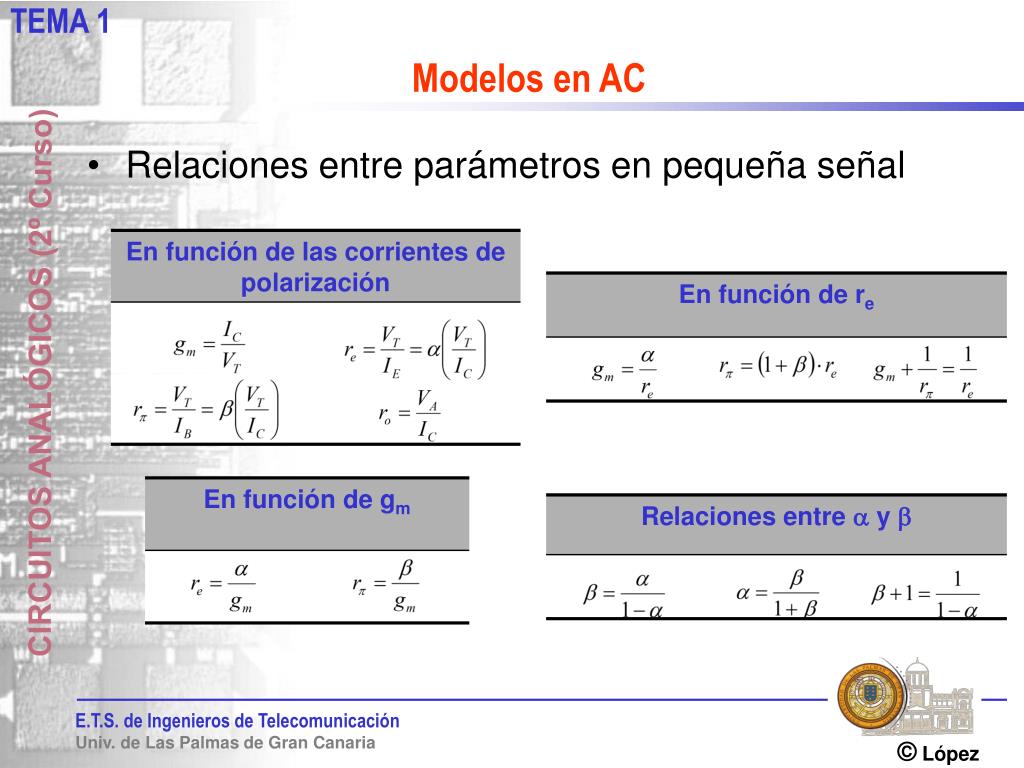

  14. Modelos en AC • Relaciones entre parámetros en pequeña señal

  15. Polarización del transistor • Polarización mediante una fuente de tensión • Polarización mediante dos fuentes de tensión

  16. Polarización del transistor • Polarización mediante una fuente de tensión • Polarización mediante dos fuentes de tensión

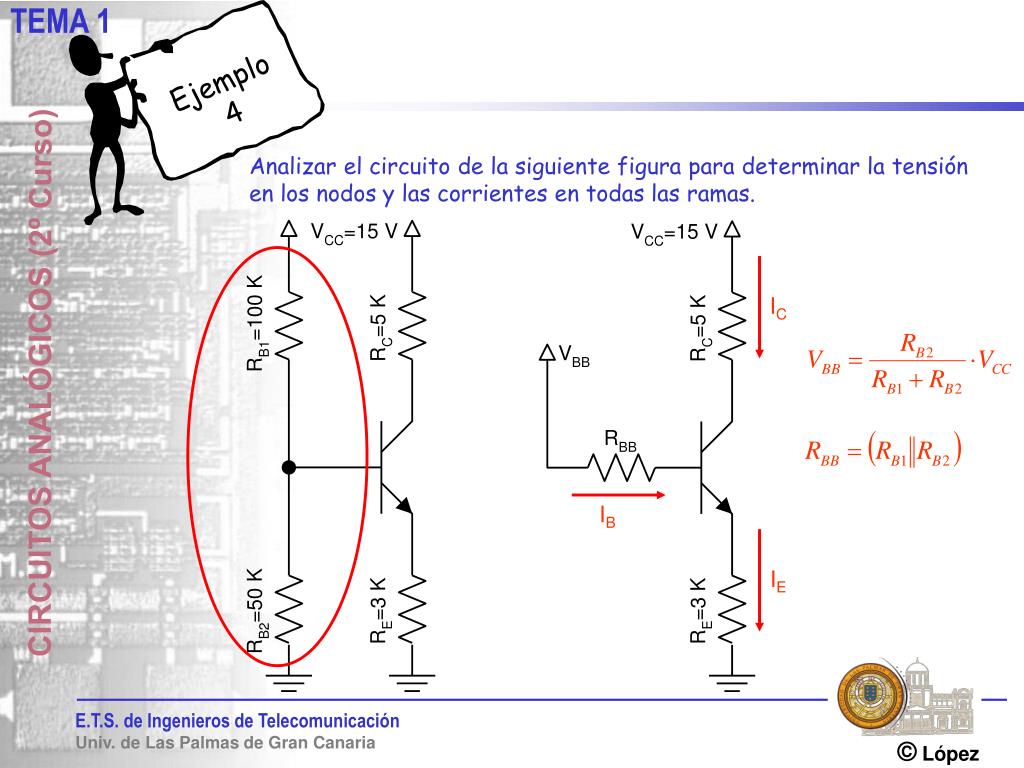

  17. Ejemplo 4 IB IC IE Analizar el circuito de la siguiente figura para determinar la tensión en los nodos y las corrientes en todas las ramas.

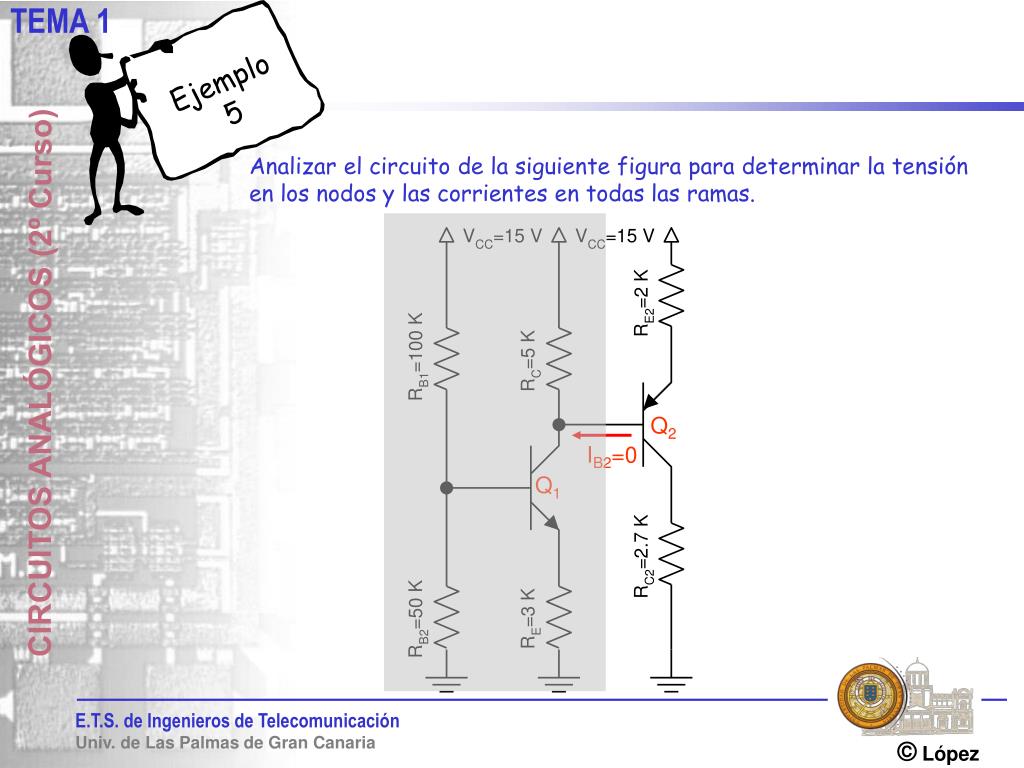

  18. Ejemplo 5 IB2=0 Analizar el circuito de la siguiente figura para determinar la tensión en los nodos y las corrientes en todas las ramas. Q2 Q1

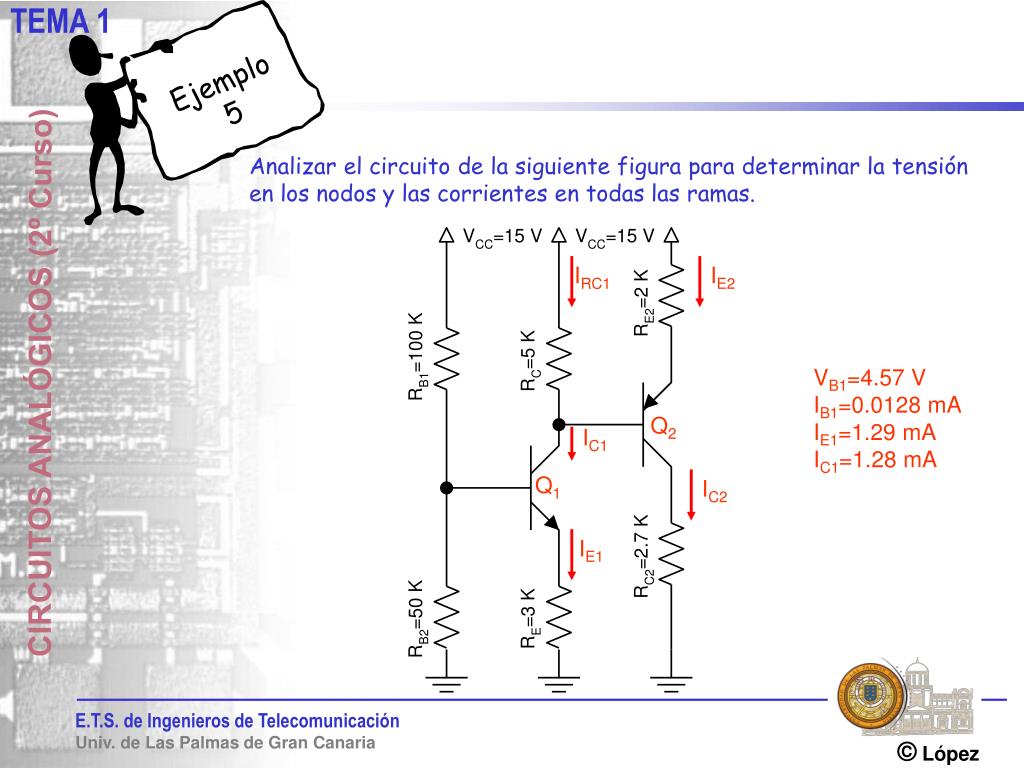

  19. Ejemplo 5 IRC1 IE2 IC1 IC2 IE1 Analizar el circuito de la siguiente figura para determinar la tensión en los nodos y las corrientes en todas las ramas. VB1=4.57 V IB1=0.0128 mA IE1=1.29 mA IC1=1.28 mA Q2 Q1

  20. Configuraciones amplificadoras • Amplificador universal C1, C2 y C3 tienen valores muy altos y permiten conectar las ter- minales del BJT a una fuente de señal, resistencia de carga o tierra

  21. ib ib Ro Ro Ri Ri Configuraciones amplificadoras • Emisor común

  22. Configuraciones amplificadoras • Emisor común con resistencia de emisor

  23. Configuraciones amplificadoras • Base común

  24. Ro y RL están en paralelo Configuraciones amplificadoras • Colector común (seguidor de emisor)

  25. Configuraciones amplificadoras • Colector común (seguidor de emisor)

  26. Configuraciones amplificadoras • Colector común (seguidor de emisor)

  27. Configuraciones amplificadoras • Tabla resumen

  28. Configuraciones amplificadoras • Valores típicos

  29. región lineal =1 Corriente de colector normalizada, iC/I Tensión diferencial de entrada normalizada, (vB1-vB2)/VT Amplificadores diferenciales

  30. Amplificadores diferenciales • Modos de operación • Modo I: señal de entrada en modo común

  31. Amplificadores diferenciales • Modos de operación • Modo II: señal diferencial de entrada grande

  32. Amplificadores diferenciales • Modos de operación • Modo III: señal diferencial de entrada grande

  33. Amplificadores diferenciales • Modos de operación • Modo IV: señal diferencial de entrada pequeña (pequeña)
