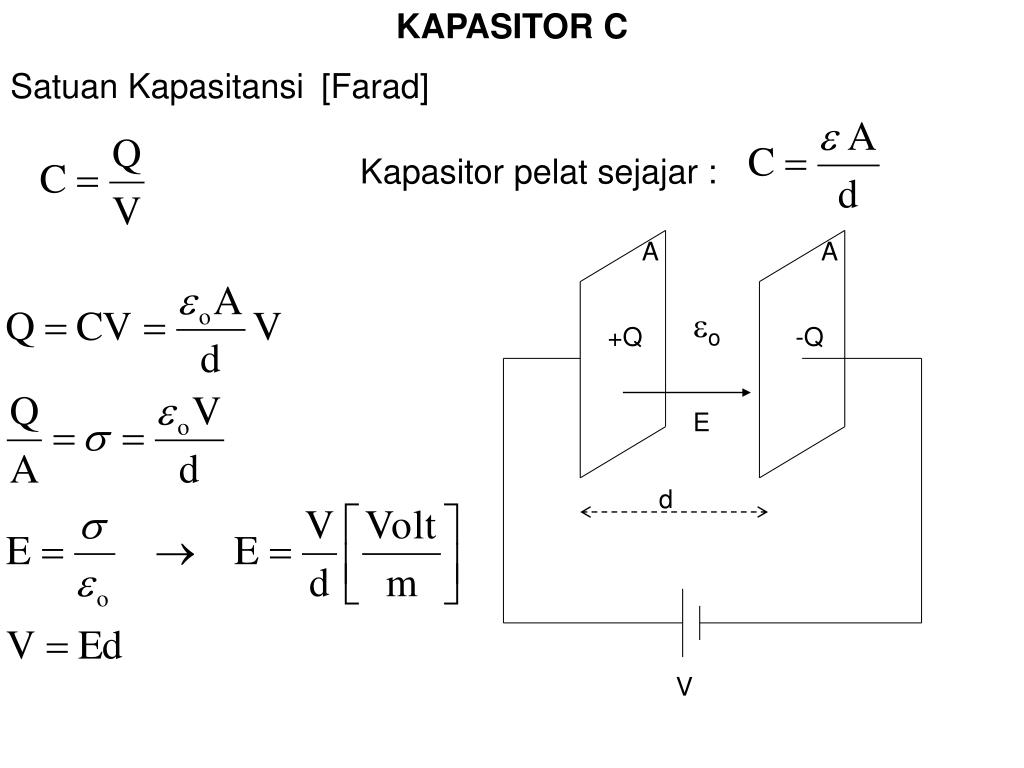

1. KAPASITOR C Satuan Kapasitansi [Farad] Kapasitor pelat sejajar : A A o +Q -Q E d V

2. HUBUNGAN SERI : Muatan sama Tegangan dibagi-bagi +Q1 -Q1 +Q2 -Q2 C1 C2 +Q +Q -Q -Q V1 V2 V V Cgab +Q -Q V Kapasitansi ekivalen (gabungan) Cgab :

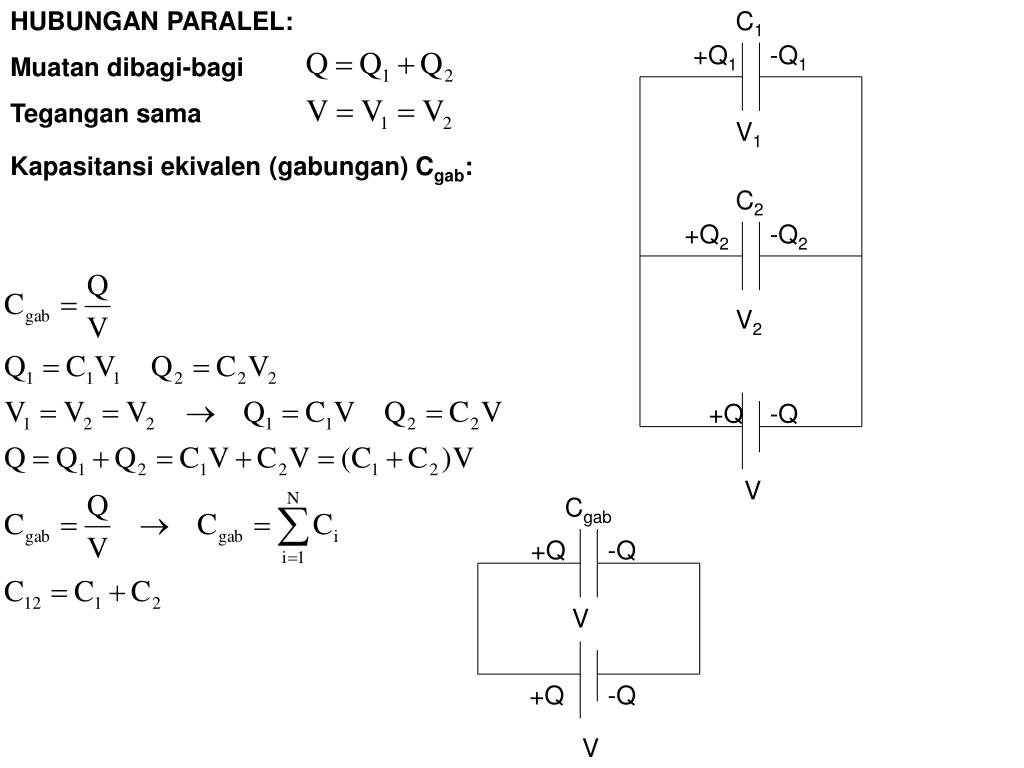

3. HUBUNGAN PARALEL: Muatan dibagi-bagi Tegangan sama +Q1 -Q1 +Q2 -Q2 C1 C2 V1 V2 +Q -Q V Kapasitansi ekivalen (gabungan) Cgab: Cgab +Q -Q V +Q -Q V

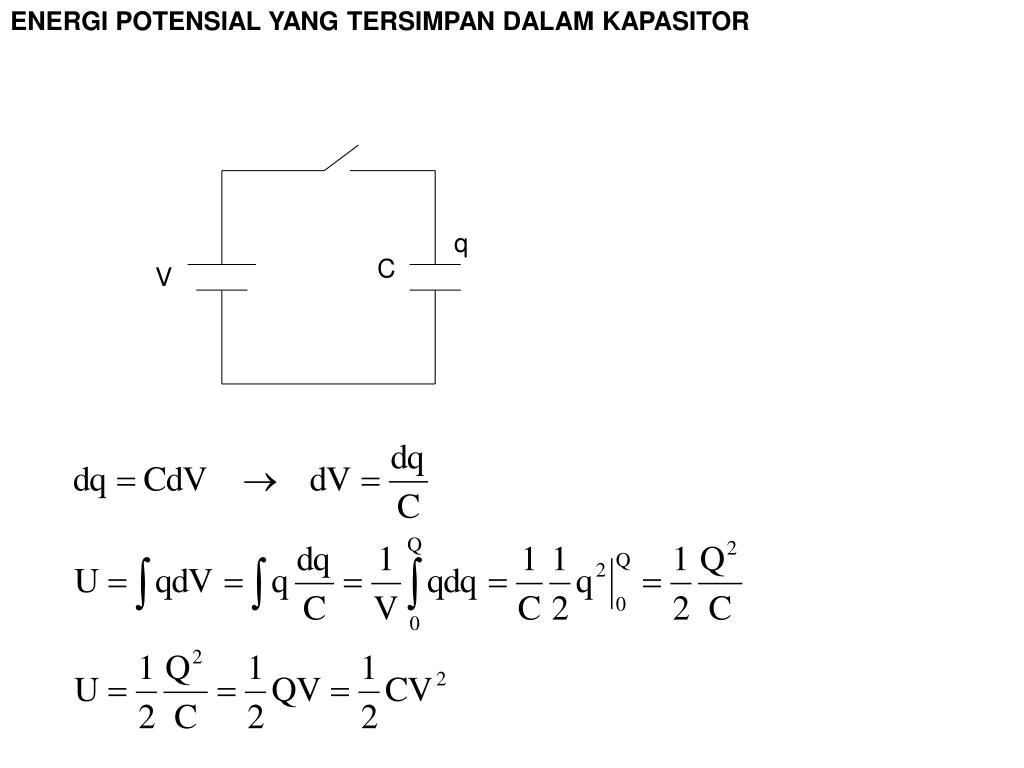

4. ENERGI POTENSIAL YANG TERSIMPAN DALAM KAPASITOR q C V

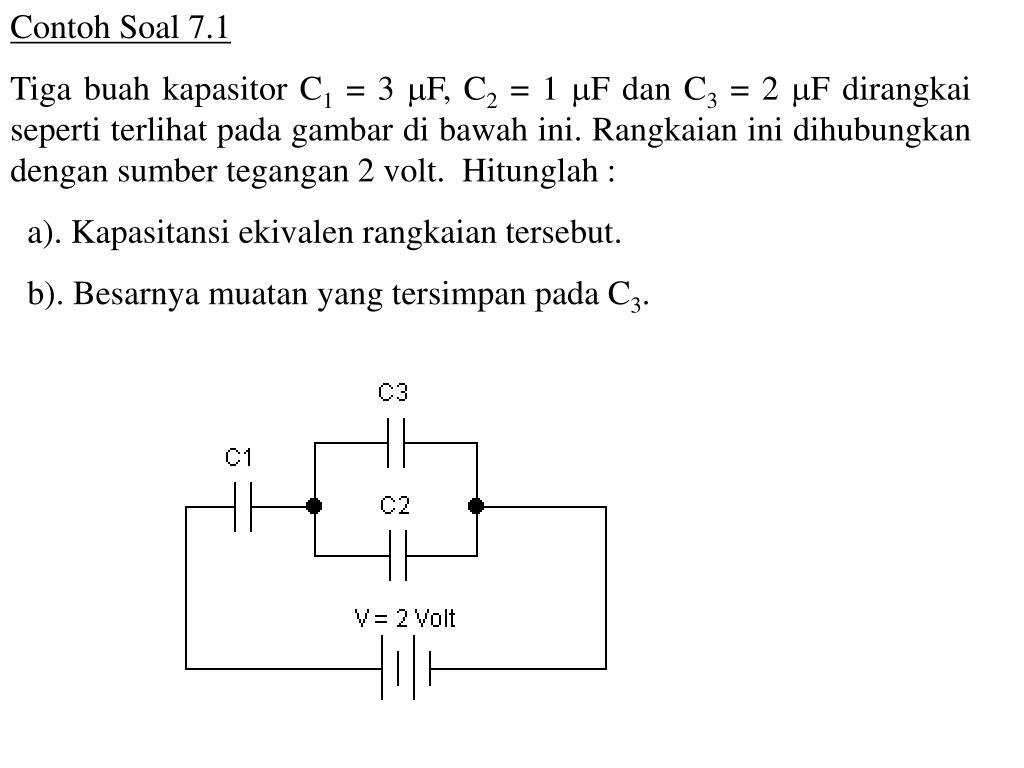

5. Contoh Soal 7.1 Tiga buah kapasitor C1 = 3 F, C2 = 1 F dan C3 = 2 F dirangkai seperti terlihat pada gambar di bawah ini. Rangkaian ini dihubungkan dengan sumber tegangan 2 volt. Hitunglah : a). Kapasitansi ekivalen rangkaian tersebut. b). Besarnya muatan yang tersimpan pada C3.

6. Jawab : a)

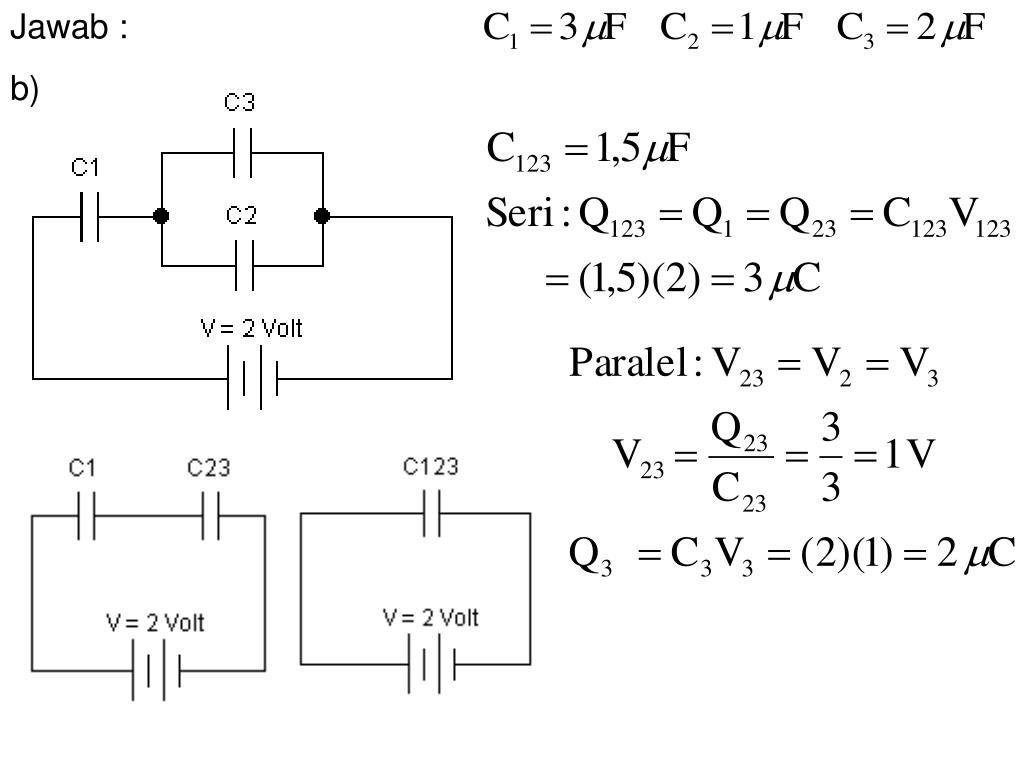

7. Jawab : b)

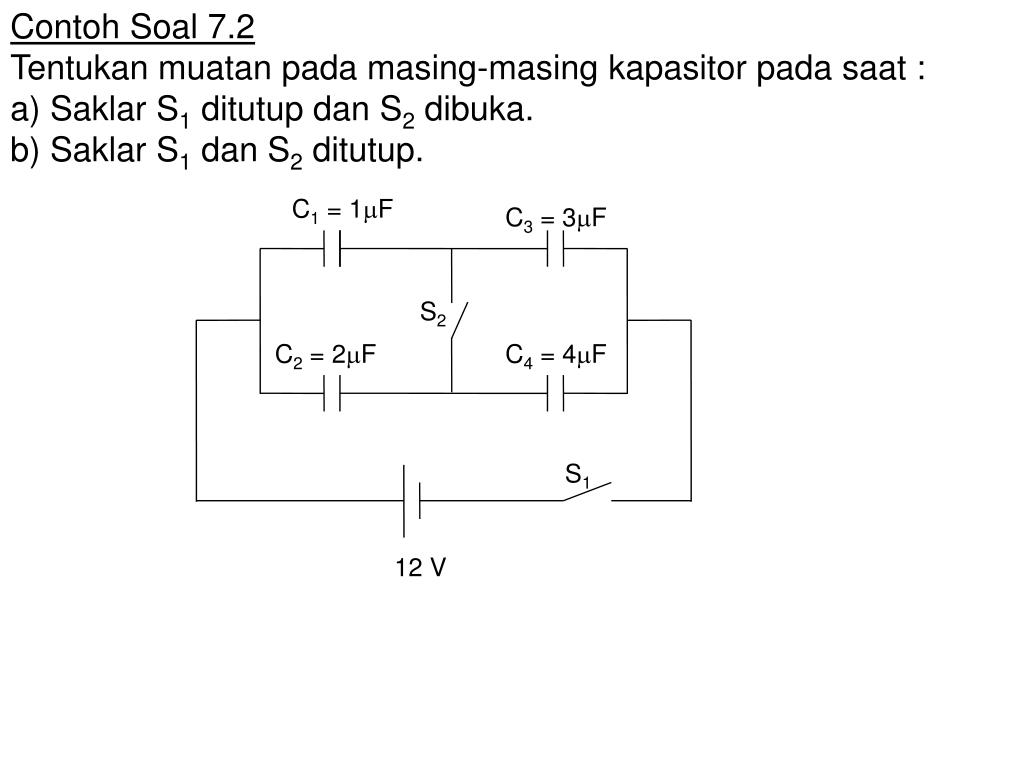

8. Contoh Soal 7.2 Tentukan muatan pada masing-masing kapasitor pada saat : a) Saklar S1 ditutup dan S2 dibuka. b) Saklar S1 dan S2 ditutup. C1 = 1F C3 = 3F S2 C2 = 2F C4 = 4F S1 12 V

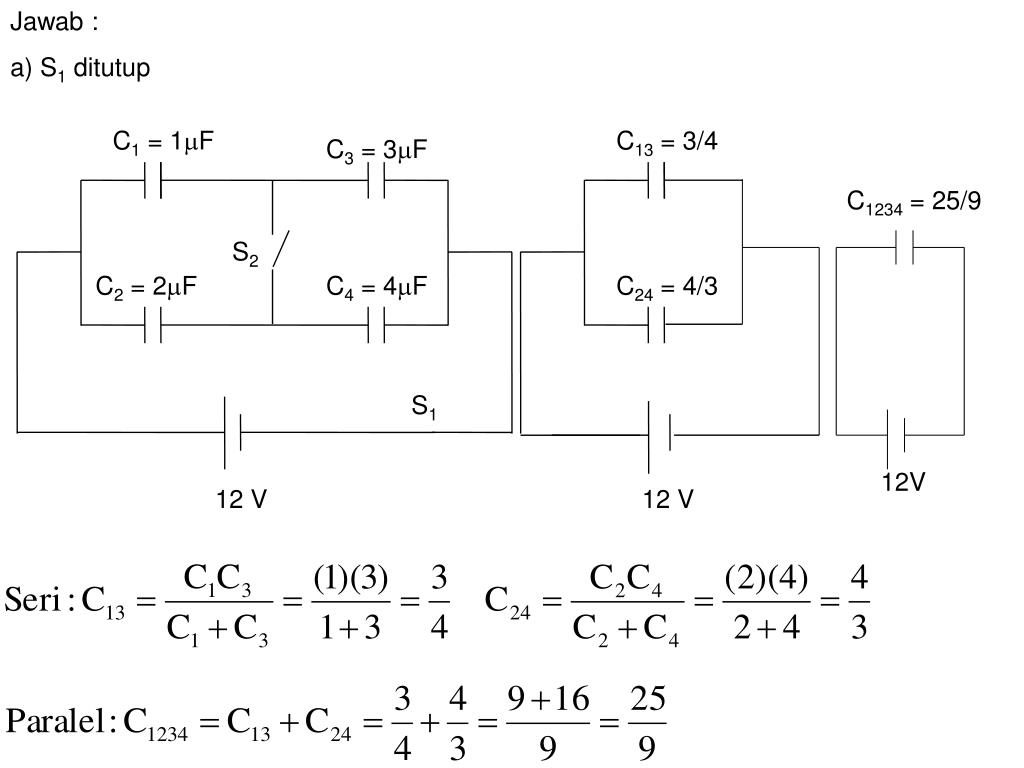

9. Jawab : a) S1 ditutup C1 = 1F C3 = 3F C13 = 3/4 S2 C2 = 2F C4 = 4F C24 = 4/3 S1 12 V 12 V C1234 = 25/9 12V

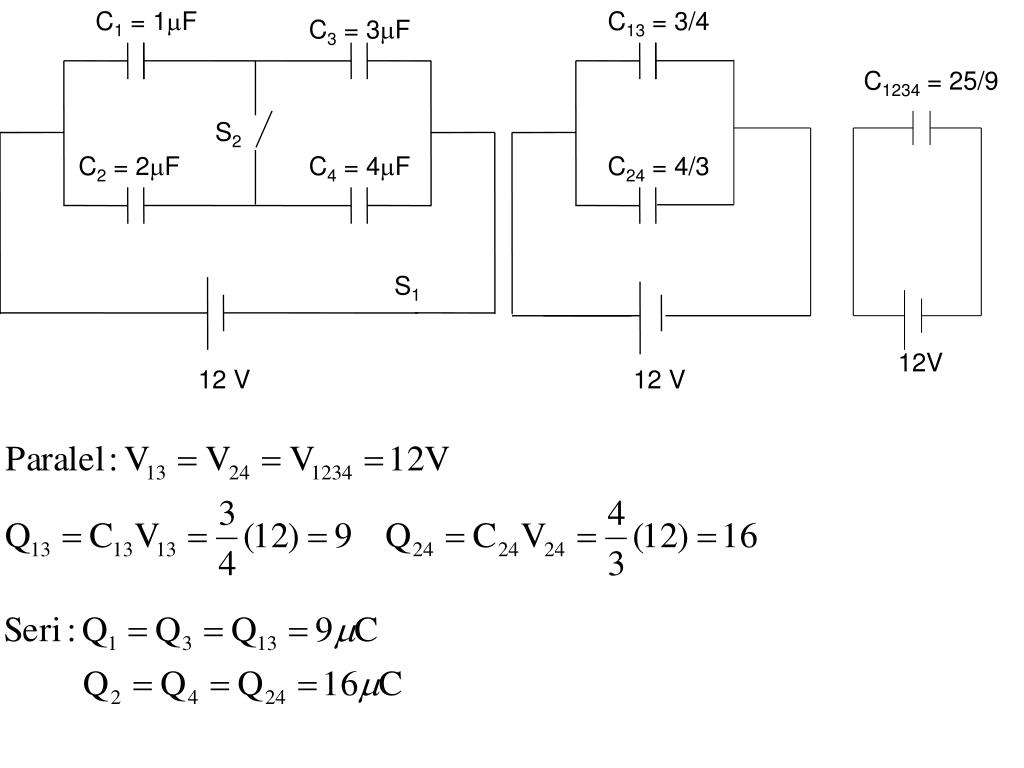

10. C1 = 1F C3 = 3F C13 = 3/4 S2 C2 = 2F C4 = 4F C1234 = 25/9 C24 = 4/3 S1 12 V 12 V 12V

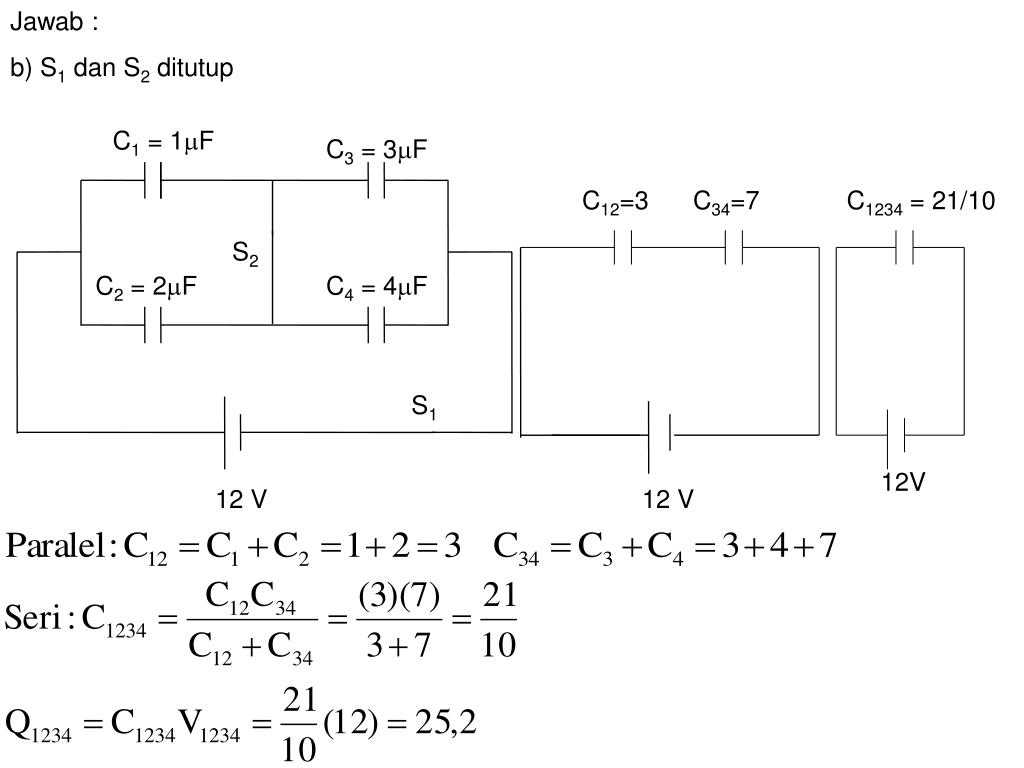

11. Jawab : b) S1 dan S2 ditutup C1 = 1F C3 = 3F C12=3 C34=7 C1234 = 21/10 S2 C2 = 2F C4 = 4F S1 12V 12 V 12 V

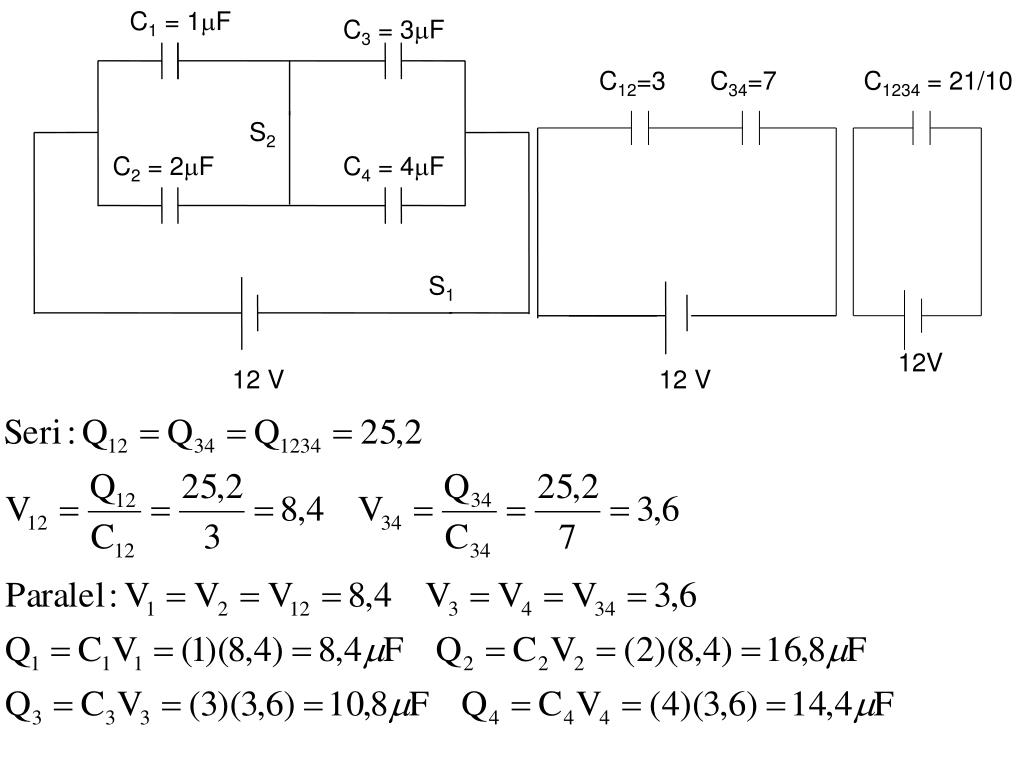

12. C1 = 1F C3 = 3F C12=3 C34=7 C1234 = 21/10 S2 C2 = 2F C4 = 4F S1 12V 12 V 12 V

13. Contoh Soal 7.3 Mula-mula kapasitor C1 diisi muatan dari tegangan Vo (saklar S1 ditutup). Setelah muatan pada C1 penuh tegangan Vo dilepaskan (S1 dibuka lagi). Kemudian saklar S2 ditutup sehingga sebagian muatan di C1 pindah ke kapasitor C2. Tentukan tegangan akhirnya S1 S2 C1 C2 Vo Jawab :

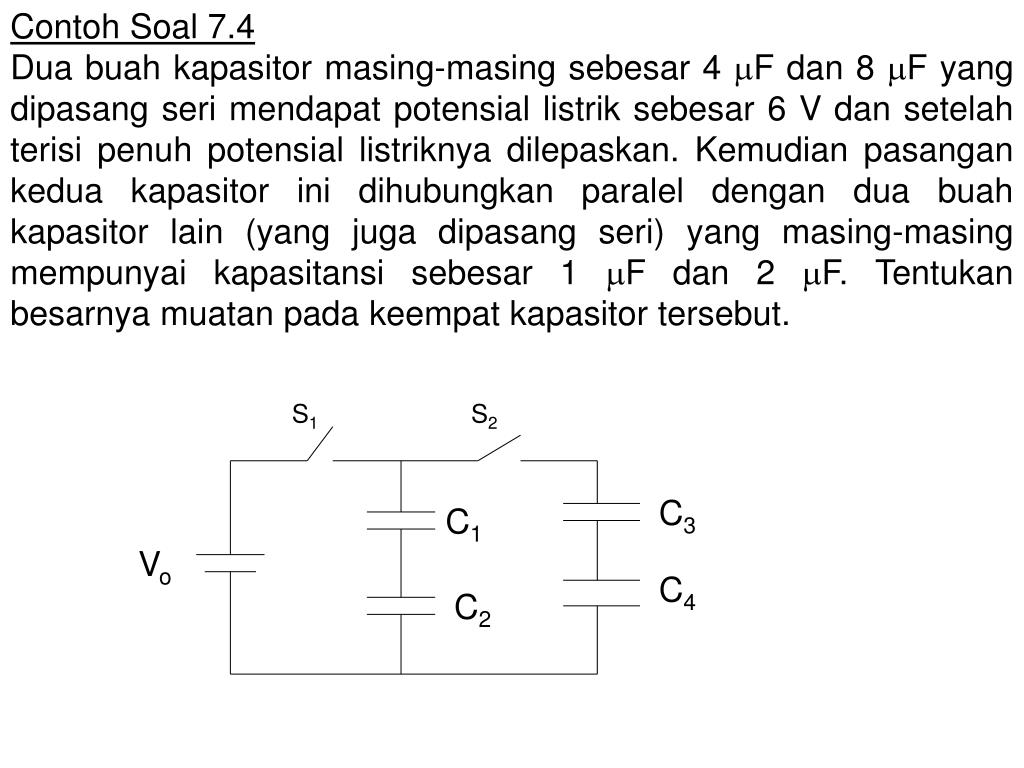

14. Contoh Soal 7.4 Dua buah kapasitor masing-masing sebesar 4 F dan 8 F yang dipasang seri mendapat potensial listrik sebesar 6 V dan setelah terisi penuh potensial listriknya dilepaskan. Kemudian pasangan kedua kapasitor ini dihubungkan paralel dengan dua buah kapasitor lain (yang juga dipasang seri) yang masing-masing mempunyai kapasitansi sebesar 1 F dan 2 F. Tentukan besarnya muatan pada keempat kapasitor tersebut. S1 S2 C3 C1 Vo C4 C2

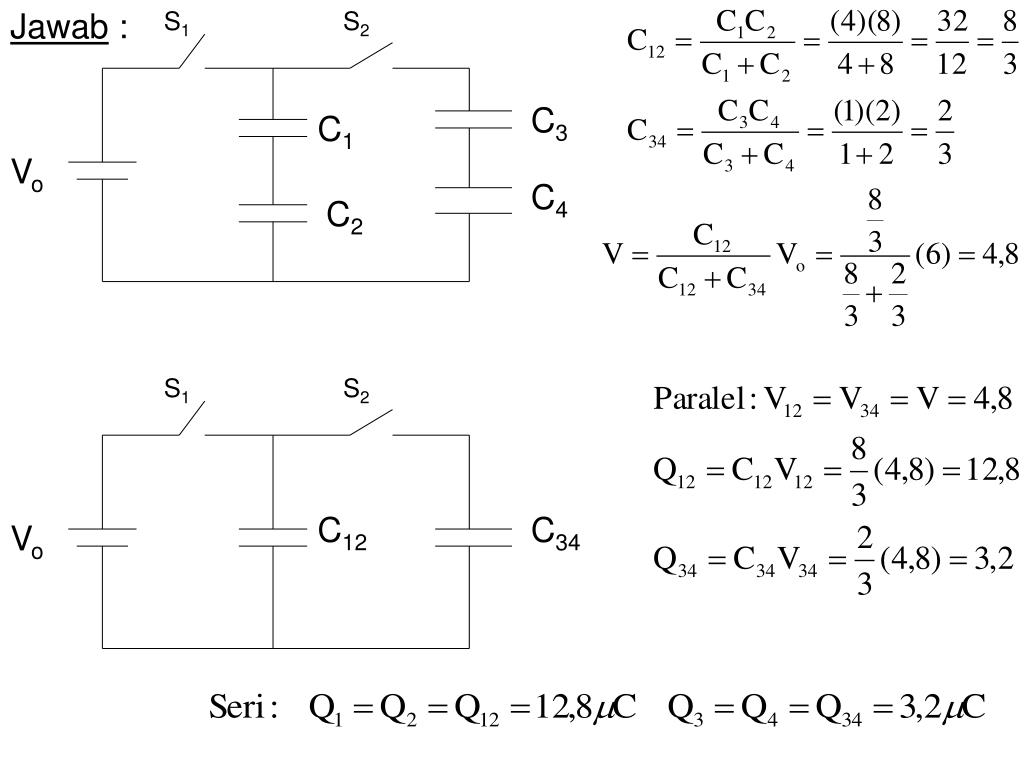

15. Jawab : S1 S2 C12 C34 Vo S1 S2 C3 C1 Vo C4 C2

16. Soal Latihan 1 Hitung besarnya muatan pada kapasitor 15 F dari rangkaian di bawah ini. Jawab : 150 C 7,5F 15F 15V 45F

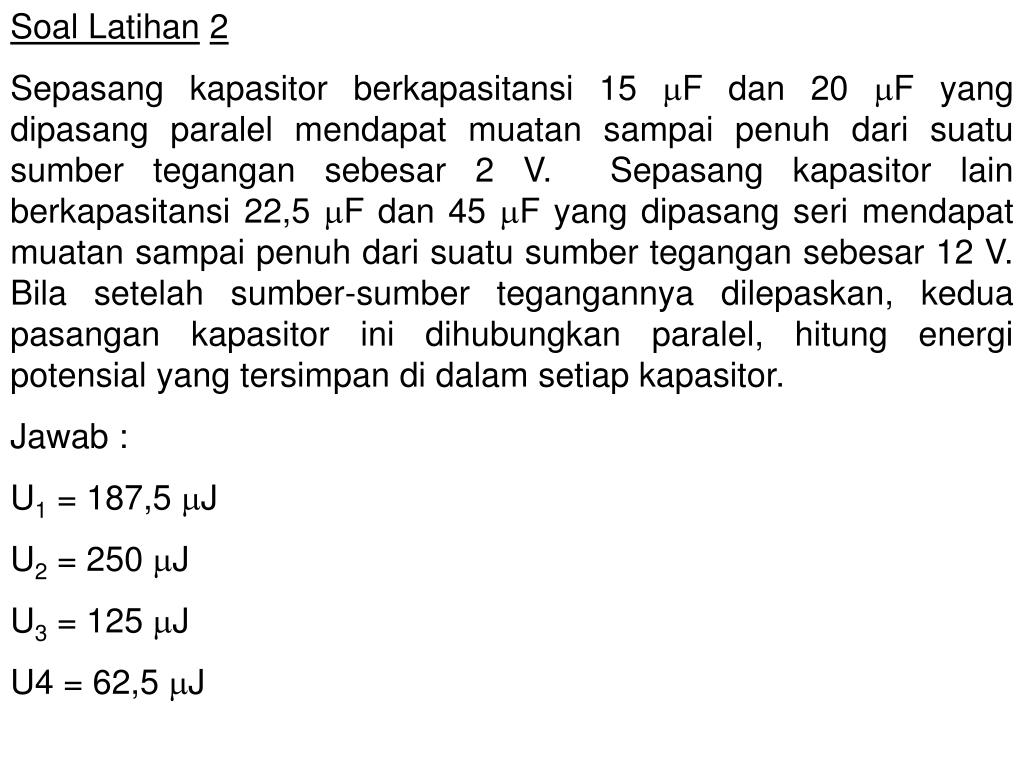

17. Soal Latihan2 Sepasang kapasitor berkapasitansi 15 F dan 20 F yang dipasang paralel mendapat muatan sampai penuh dari suatu sumber tegangan sebesar 2 V. Sepasang kapasitor lain berkapasitansi 22,5 F dan 45 F yang dipasang seri mendapat muatan sampai penuh dari suatu sumber tegangan sebesar 12 V. Bila setelah sumber-sumber tegangannya dilepaskan, kedua pasangan kapasitor ini dihubungkan paralel, hitung energi potensial yang tersimpan di dalam setiap kapasitor. Jawab : U1 = 187,5 J U2 = 250 J U3 = 125 J U4 = 62,5 J

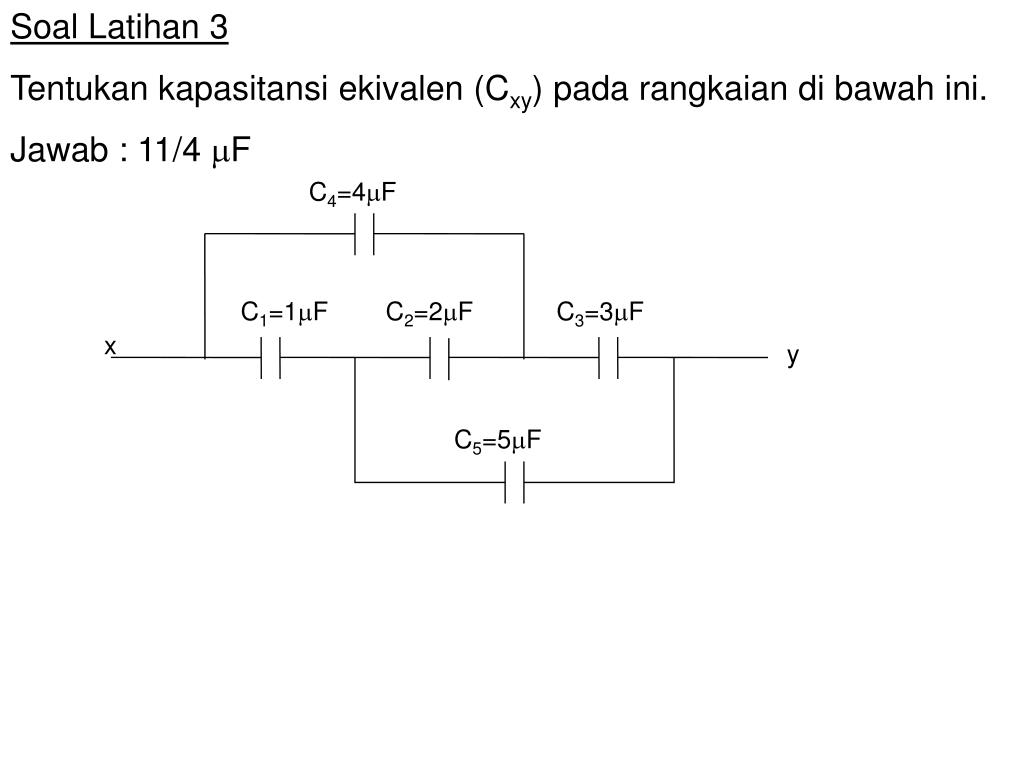

18. Soal Latihan 3 Tentukan kapasitansi ekivalen (Cxy) pada rangkaian di bawah ini. Jawab : 11/4 F C4=4F C1=1F C2=2F C3=3F x y C5=5F
