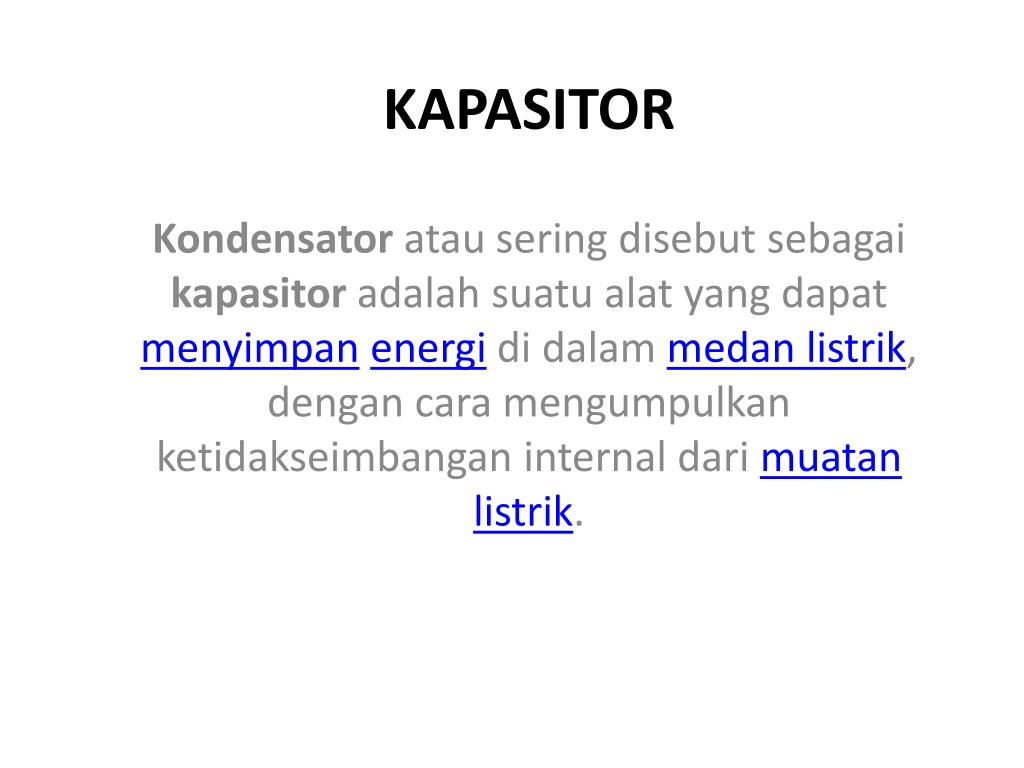

KAPASITOR Kondensatoratauseringdisebutsebagaikapasitoradalahsuatualat yang dapatmenyimpanenergididalammedanlistrik, dengancaramengumpulkanketidakseimbangan internal darimuatanlistrik.
Fungsikapasitoradalahuntukmenyimpanarus/teganganlistrik. Untukarus DC kapasitorberfungsisebagai isolator/penahanaruslistrik, sedangkanuntukarus AC berfungsisebagaikonduktor/melewatkanaruslistrik.Dalampenerapannyakapasitordigunakansebagai filter/penyaring,peratategangan DC padapengubah AC to DC,pembangkitgelombang ac atauoscilatordsb.
Kondensatormemilikisatuan yang disebutFaraddarinamaMichael Faraday. Kondensatorjugadikenalsebagai "kapasitor", namunkata "kondensator" masihdipakaihinggasaatini. • PertamadisebutolehAlessandro VoltaseorangilmuwanItaliapadatahun1782 (daribahasaItalicondensatore), berkenaandengankemampuanalatuntukmenyimpansuatumuatanlistrik yang tinggidibandingkomponenlainnya.
Kondensatordiidentikkanmempunyaidua kaki danduakutubyaitupositifdannegatifsertamemilikicairanelektrolitdanbiasanyaberbentuktabung. • Lambangkondensator (mempunyaikutub) padaskemaelektronika. • Sedangkanjenis yang satunyalagikebanyakannilaikapasitasnyalebihrendah, tidakmempunyaikutubpositifataunegatifpadakakinya, kebanyakanberbentukbulatpipihberwarnacoklat, merah, hijaudanlainnyaseperti tablet ataukancingbaju.
kondensatorseringdisebutkapasitor (capacitor) ataupunsebaliknya yang padailmuelektronikadisingkatdenganhuruf (C).
Unpolarised capacitors (small values, up to 1µF) • Examples: • Circuit symbol:
Polarised capacitors (large values, 220µF + 10 µF) • Examples: Circuit symbol: • Electrolytic Capacitors
Kapasitordalamrangkaianelektronik • Kapasitansi • SatuandarikapasitansikondensatoradalahFarad (F). Namun Farad adalahsatuan yang terlalubesar, sehinggadigunakan: • Three prefixes (multipliers) are used, µ (micro), n (nano) and p (pico): • µ means 10-6 (millionth), so 1000000µF = 1F • n means 10-9 (thousand-millionth), so 1000nF = 1µF • p means 10-12 (million-millionth), so 1000pF = 1nF
For example 0.1 means 0.1µF = 100nF. • Sometimes the multiplier is used in place of the decimal point: For example: 4n7 means 4.7nF.
Capacitor Number Code • A number code is often used on small capacitors where printing is difficult: • the 1st number is the 1st digit, • the 2nd number is the 2nd digit, • the 3rd number is the number of zeros to give the capacitance in pF. • Ignore any letters - they just indicate tolerance and voltage rating. • For example: 102 means 1000pF = 1nF (not 102pF!) • For example: 472J means 4700pF = 4.7nF (J means 5% tolerance).

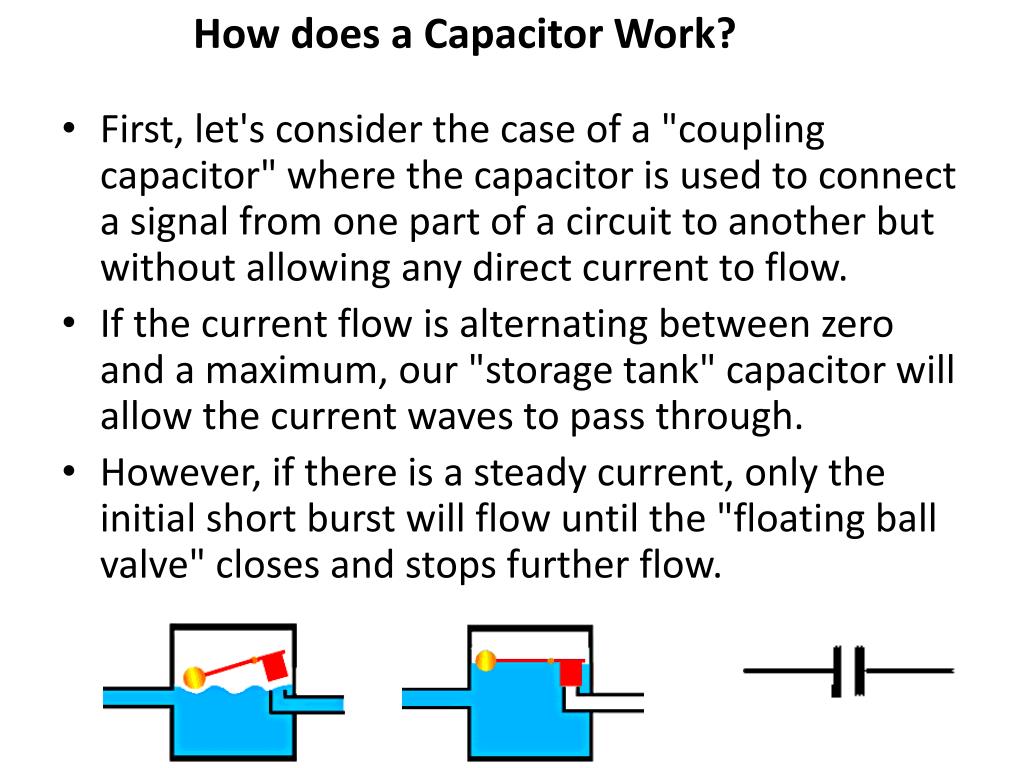

How does a Capacitor Work? • First, let's consider the case of a "coupling capacitor" where the capacitor is used to connect a signal from one part of a circuit to another but without allowing any direct current to flow. • If the current flow is alternating between zero and a maximum, our "storage tank" capacitor will allow the current waves to pass through. • However, if there is a steady current, only the initial short burst will flow until the "floating ball valve" closes and stops further flow.
A capacitor will pass alternating current but (apart from an initial surge) it will not pass d.c. • Where a capacitor is used to decouple a circuit, the effect is to "smooth out ripples". Any ripples, waves or pulses of current are passed to ground while d.c. flows smoothly.
Kapasitansidarikondensatordapatditentukandenganrumus: • C : Kapasitansi • ε0 : permitivitashampa • εr : permitivitasrelatif • A : luaspelat • d :jarakantarpelat/tebaldielektrik
Adapuncaramemperbesarkapasitansikapasitorataukondensatordenganjalan:Adapuncaramemperbesarkapasitansikapasitorataukondensatordenganjalan: • Menyusunnyaberlapis-lapis. • Memperluaspermukaanvariabel. • Memakaibahandengandayatembusbesar. • Berdasarkankegunaannyakondensatorkitabagidalam: • Kondensatortetap (nilaikapasitasnyatetaptidakdapatdiubah) • Kondensatorelektrolit (Electrolite Condenser = Elco) • Kondensatorvariabel (nilaikapasitasnyadapatdiubah-ubah)
Jenis-jeniskapasitoradaberbagaimacam,diantaranyaadalahdibawahini.Jenis-jeniskapasitoradaberbagaimacam,diantaranyaadalahdibawahini. • * MenurutPolaritasnya- Kapasitor PolarMemilikipolaritas (+) dan (-).Dalampemasangannyaharusdiperhatikanpolaritasnyadantidakbolehdipasangterbalik. Padabodynyaterdapattandapolaritasnyauntukmenandai kaki yang berpolaritas (+) atau (-).- Kapasitor Non Polar(Bipolar Capasitor)Jeniskapasitorinibisadipasangbolak-balik
MenurutBahanPembuatannyaKapasitorpadadasarnyaadalah 2 buahlempenglogam(dielectric) yang dipisahkanolehsebuahbahanisulator. Nah,bahanisulatorinilahygmenentukannamakapasitortersebut.Menurutbahanpembuatannya jenis2 kapasitoradalah :- KapasitorElektrolit → isulatornyadibuatdaribahanelektrolit- Kapasitor Mika → bahanisulatornyadibuatdarimika- KapasitorUdara → bahanisulatornyadibuatdariudara.- KapasitorKertas,tantalum,milar,dsb
MenurutKetetapanNilainya- KapasitorTetap/permanenNilaikapasitasnyatidakbisadiubah-ubah.- Kapasitor Variable atauseringjugadisebut VC atau Varco (variable capasitor)Kapasitorjenisinibisakitaubah-ubahnilainya.
Nilaikapasitordapatkitalihatpadatulisan yang terdapatpada body-nya, misalnya 10 uF/16 V artinyanilaikapasitorituadalah 10 mikro Farad danbisabekerjapadategangan maximal 16 V,jikamelebihi 16 V makakapasitoriniakanmengalami 'break down' alias ko'it:-).Farad adalahsatuannilaikapasitasdarikapasitor.1 uF → 1 mikro Farad = 1 x 10 pangkat (-6) Farad = 0.000001 Farad1 nF → 1 nano farad = 1 x 10 pangkat (-9) Farad1 pF → 1 piko Farad = 1 x 10 pangkat (-12) Farad
# KodeAngkaPadaKapasitorUntukkapasitor yang nilaikapasitasnyadibawah 1 uFbiasanyanilaikapasitasnyadituliskandalamkodeangka.Contoh :1. 104 → 10 x 10 pangkat 4 (dalamsatuanpiko Farad) = 100000 pF atau 100 nFatau 0.1 uF2. 222 → 22 x 10 pangkat 2 (pF) = 2200 pF atau 2.2 nF* caranyaadalahkitatulisulang 2 angkapertama,kemudiankitakalikandengan 10 pangkatangkaterakhirnya.3. 4n7 → 4.7 nano Farad4. 2p5 → 2.5 piko Farad
Kapasitor yang bernilaidibawah 1 uFumumnyaadalahjenis non polar,kecuali yang jeniselektrolit
