Capillary Columns

dolf avatar
dolf
28 diapositives · 676 Views · Jul 13, 2014

Capillary Columns. Nicholas H. Snow Department of Chemistry, Seton Hall University, 400 South Orange Avenue, South Orange, NJ 07079 snownich@shu.edu. Capillary/Open Tubular Column. WCOT - Wall Coated Open Tubular. Capillary Column Dimensions. Other Types of Capillary Columns.

Capillary Columns - slide 1
01 / 28Capillary Columns
1 / 17

Télécharger la présentation

Capillary Columns
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

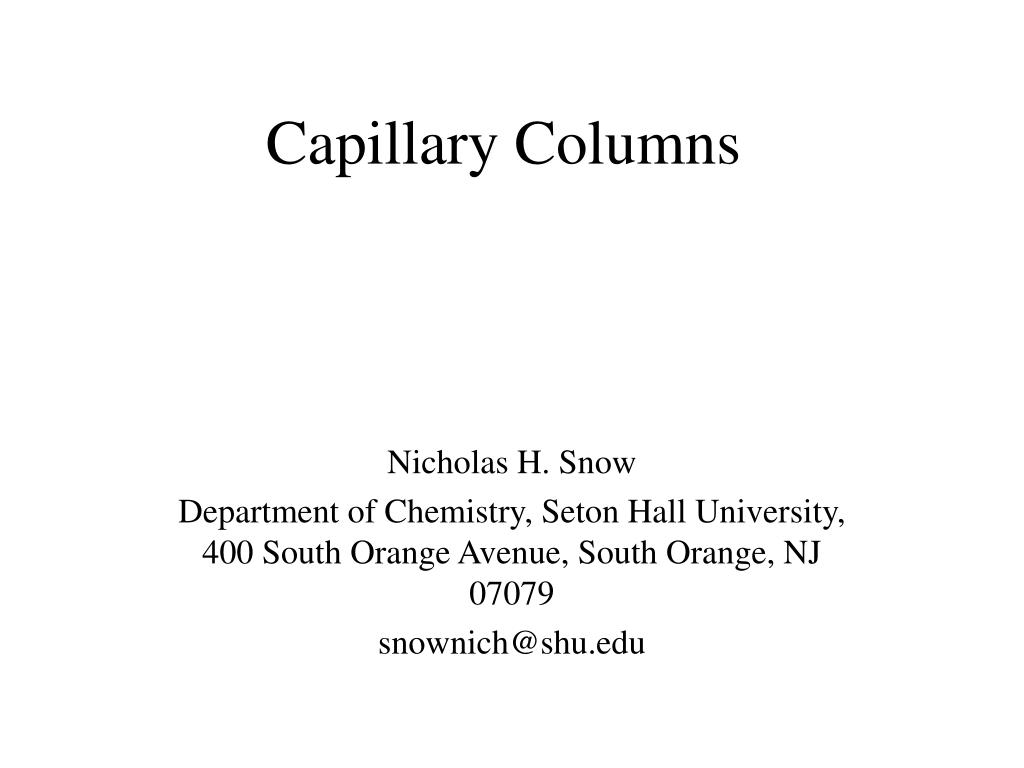

  1. Capillary Columns Nicholas H. Snow Department of Chemistry, Seton Hall University, 400 South Orange Avenue, South Orange, NJ 07079 snownich@shu.edu

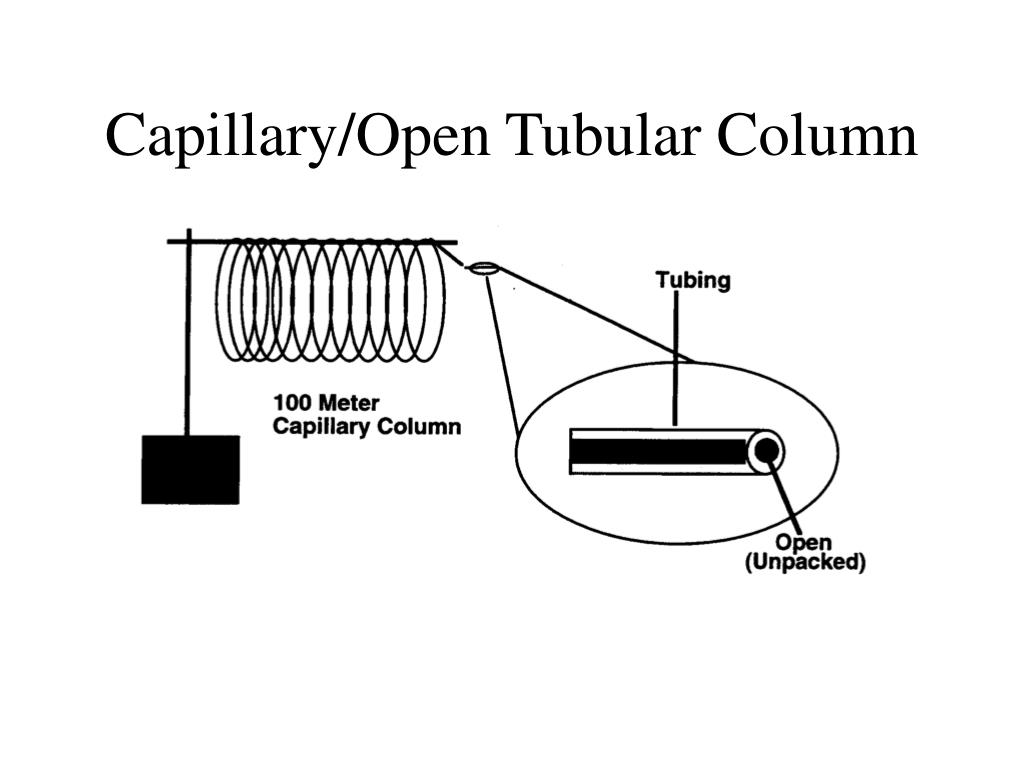

  2. Capillary/Open Tubular Column

  3. WCOT - Wall Coated Open Tubular

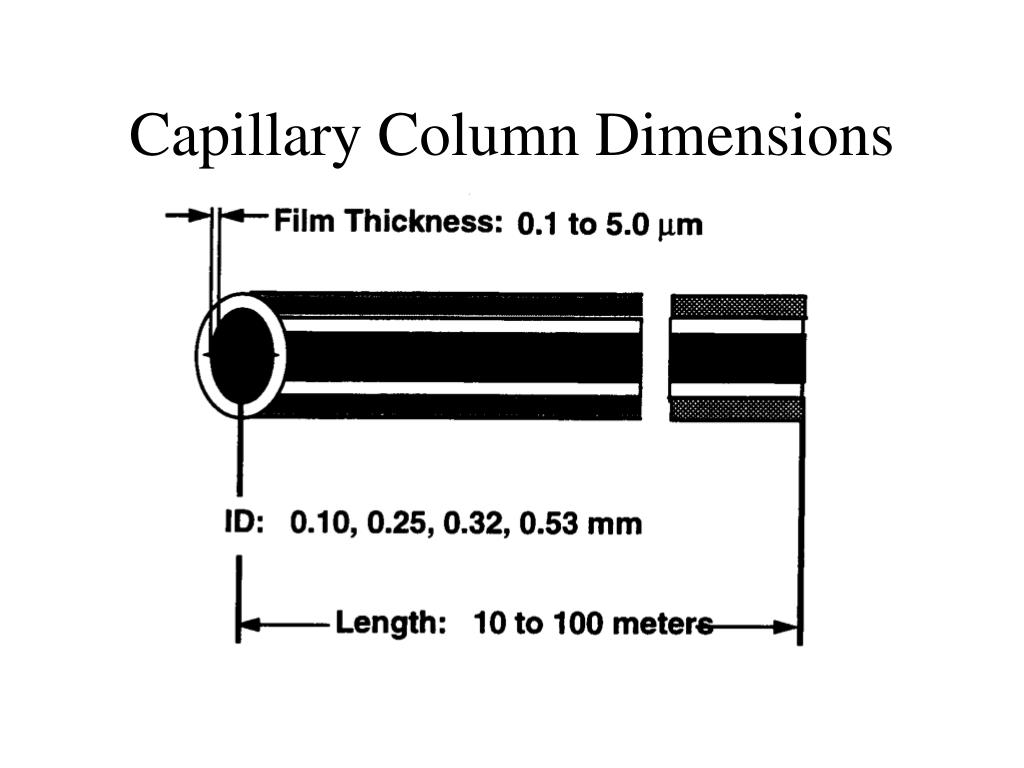

  4. Capillary Column Dimensions

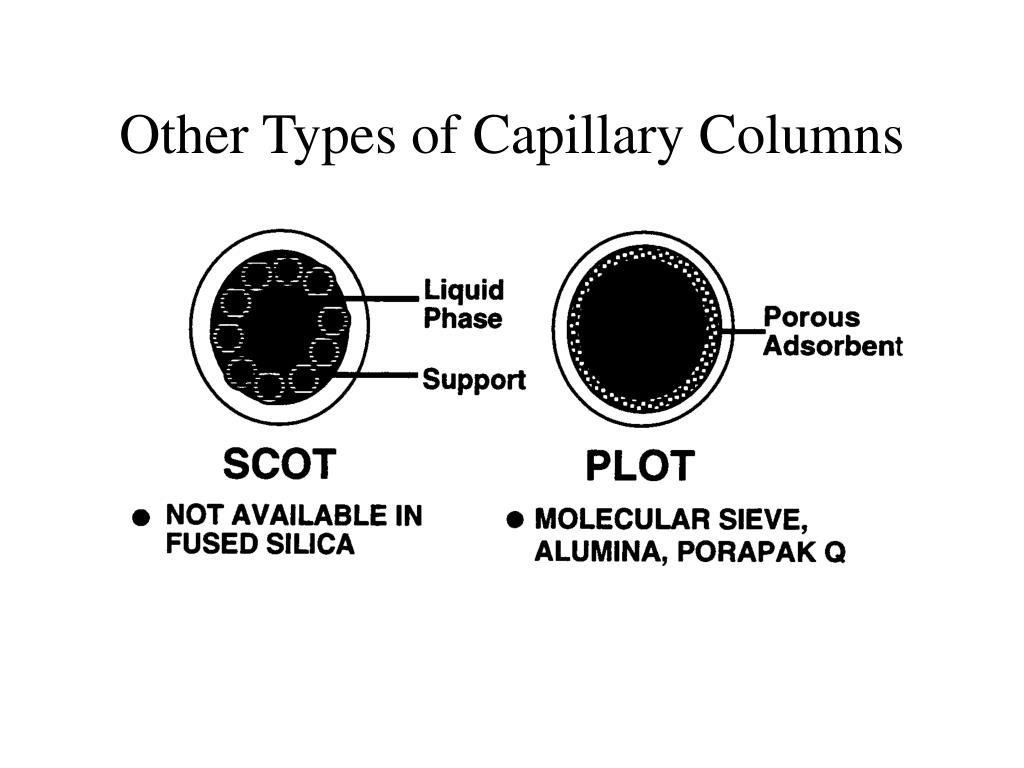

  5. Other Types of Capillary Columns

  6. Tubing Material • Stainless Steel • reactive • Glass • can be made inert • difficult to handle • Fused Silica • flexible • most inert • most popular

  7. Fused Silica Surface • Contains 0.1% -OH groups • Very inert • Uniform chemical surface

  8. Fused Silica • High tensile strength • Flexible • Sheath of polyimide • Very inert

  9. Capillary vs. Packed

  10. Packed Column - ECD

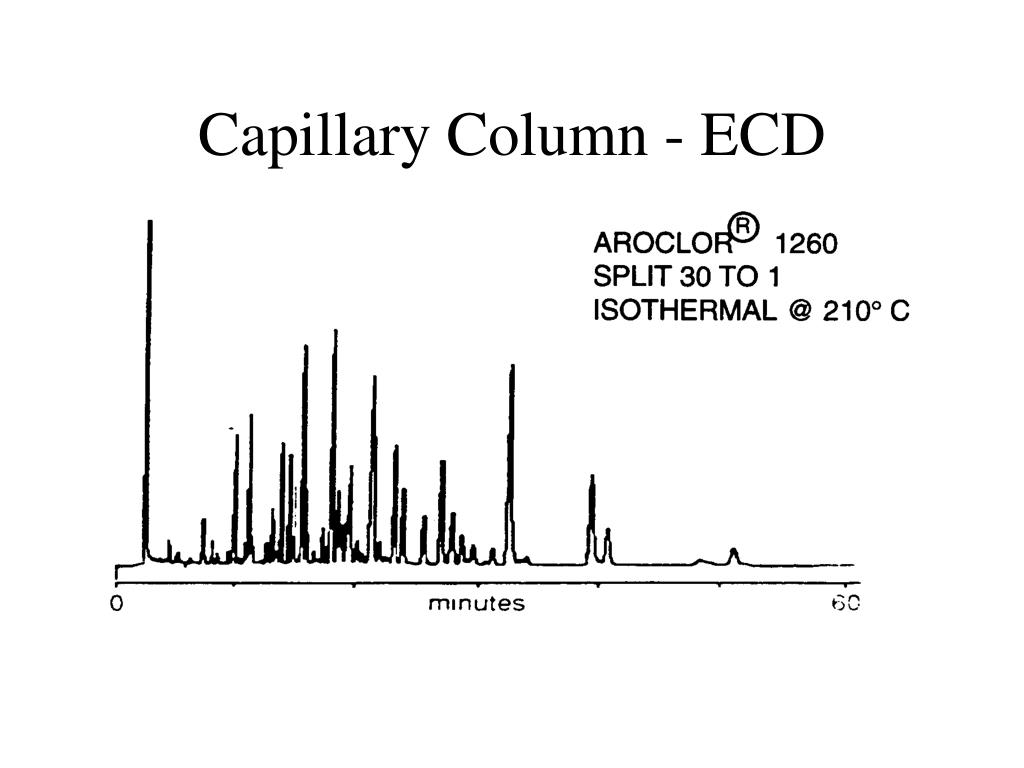

  11. Capillary Column - ECD

  12. Important Column Parameters

  13. Column Diameter

  14. Column Length

  15. Column Length Recommendations

  16. Stationary Phase Film Thickness • Starting point: 0.25mm • Compromise: resolution and capacity • Practical operating temperatures • Speed or resolution

  17. Thick Film Stationary Phase • Advantages • increased retention for volatiles • increased capacity • Disadvantages • less efficient • higher temperatures • higher bleed

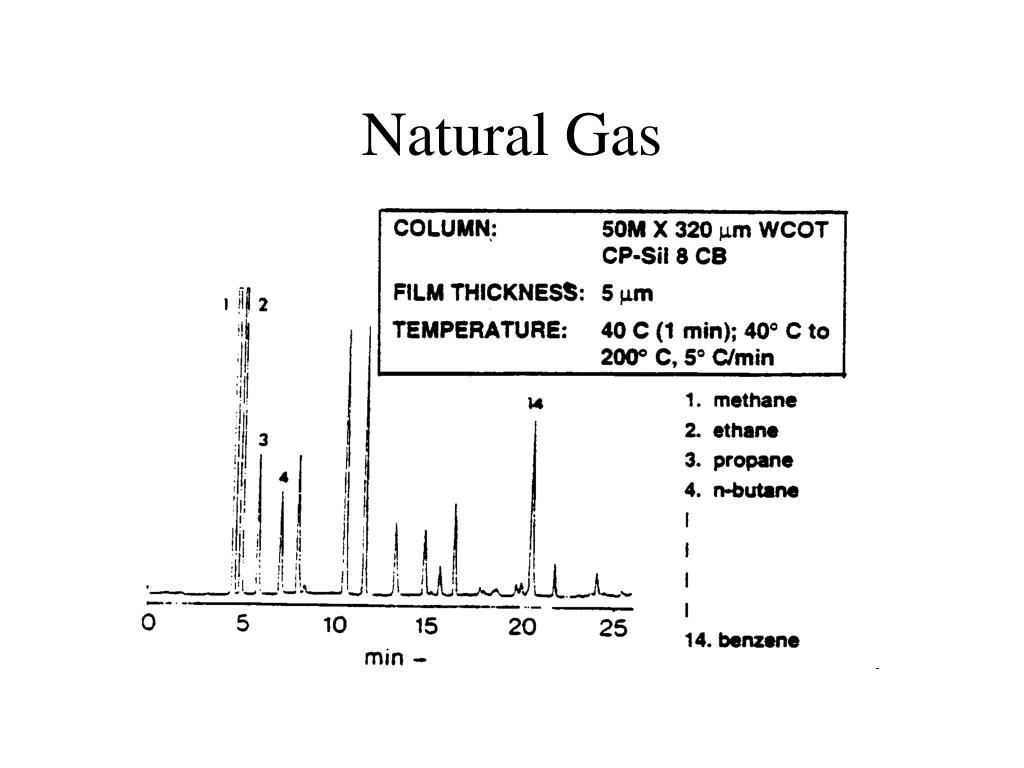

  18. Natural Gas

  19. Thin Film Stationary Phase • Advantages • high efficiency • lower elution temperatures • fast analysis • Disadvantages • low capacity • limited trace analysis

  20. Thin Film SeparationAir Freshener

  21. Stationary Phase Requirements • Selectivity • Low Bleed Rate • Reproducibility

  22. Common Stationary Phasespolysiloxane gum phases

  23. Stationary Phasespolyglycol

  24. Crosslinked Stationary Phases • More stable • Clean by rinsing • Longer lifetimes

  25. Carrier Gas Flow Rate

  26. Review - Capillary Columns

  27. Review - Capillary Columns

  28. Column Selection
