Presentation Transcript

  1. TRACE ELEC PRO Les points essentiels avant de démarrer

  2. VOIR ce schéma dans son environnement graphique ? EXEMPLES de SCHEMAS REALISES avec TRACE ELEC PRO

  3. Et aussi, n° fils, repères, calibres des composants Liens inter-folios Infos propageables

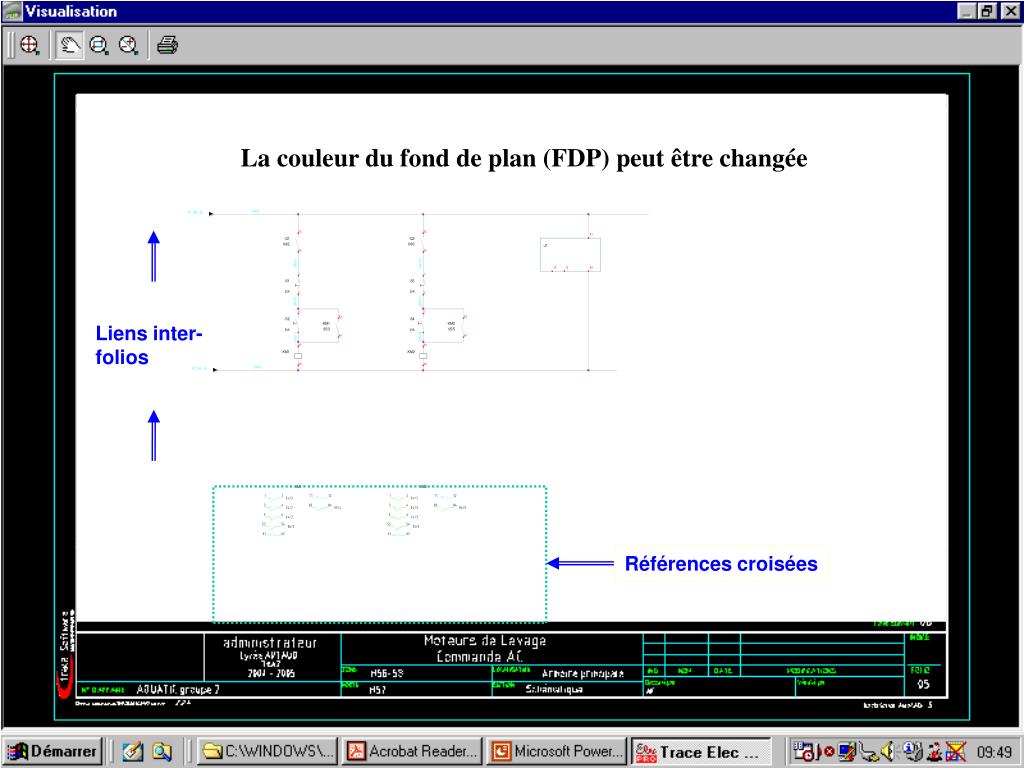

  4. La couleur du fond de plan (FDP) peut être changée Liens inter-folios Références croisées

  5. Dessin des BORNIERS Des repérages facilitant le câblage Ainsi que référence du câble

  6. Structure du SITE et des FOLIOS Détails des folios ci-dessous si cette option est choisie Site Zone Poste Section & folios

  7. Visualisation des FOLIOS d’une « section » Option Folios vues Miniatures

  8. LOCALISATION du Matériel Synoptique

  9. Gestion des COMPOSANTS et NOMENCLATURE du Matériel

  10. Recherche de COMPOSANTS Par le Menu Outils/Navigateur

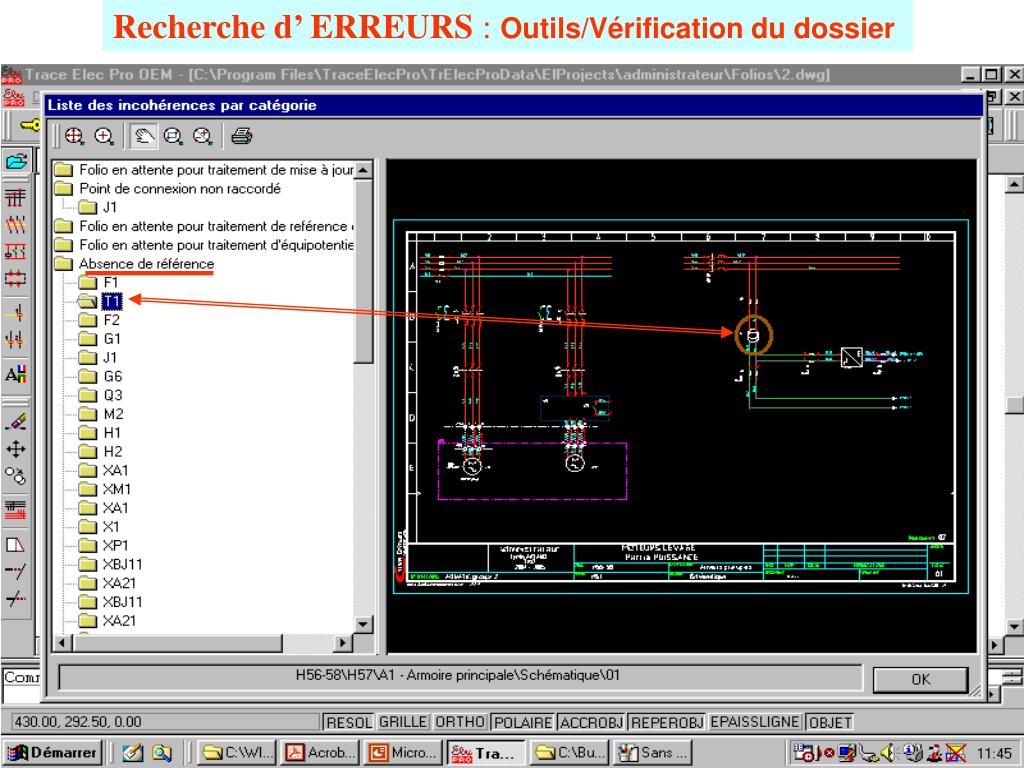

  11. Recherche d’ ERREURS : Outils/Vérification du dossier

  12. SAUVEGARDE / ARCHIVAGE 1) Trace Elec Pro fonctionne avec une base de données. Les folios s’enregistrent automatiquement dans le dossier en cours.Les folios étant au format Autocad (.dwg), ils pourraient donc être « enregistrés sous » depuis Trace Elec et réouverts entre autre avec Autocad. 2) La fonction ARCHIVAGE n’est à utiliser que dans le but de sauver le dossier – avec ses dépendances- au format compressé .zip essentiellement sur disquette A. Par la suite, il sera possible de désarchiver (ouvrir) le dossier sur un posteinformatique quelconque. Maisattention, ce dossier prenant, lors de l’ouverture, le même nom que le dossier « source », si celui-ci estdéjà présentsur le PC, on se retrouve alors avec 2 dossiers de même nom aux contenus différents! C’est le problème récurrent à une affaire partagée par plusieurs élèves. (par exemple durant les thèmes de BTS électrotechnique) Exemple et Solution : voir les 3 diapos qui suivent

  13. SAUVEGARDE / ARCHIVAGE - suite - Exemple de 2 dossiers de même nom après désarchivage ! uneSOLUTION possible…. AQUA1 Est de Renommer le site par le menu Dossier/Propriétés Mais cette « solution » va conduire à la multiplication de dossiers aux noms proches…..

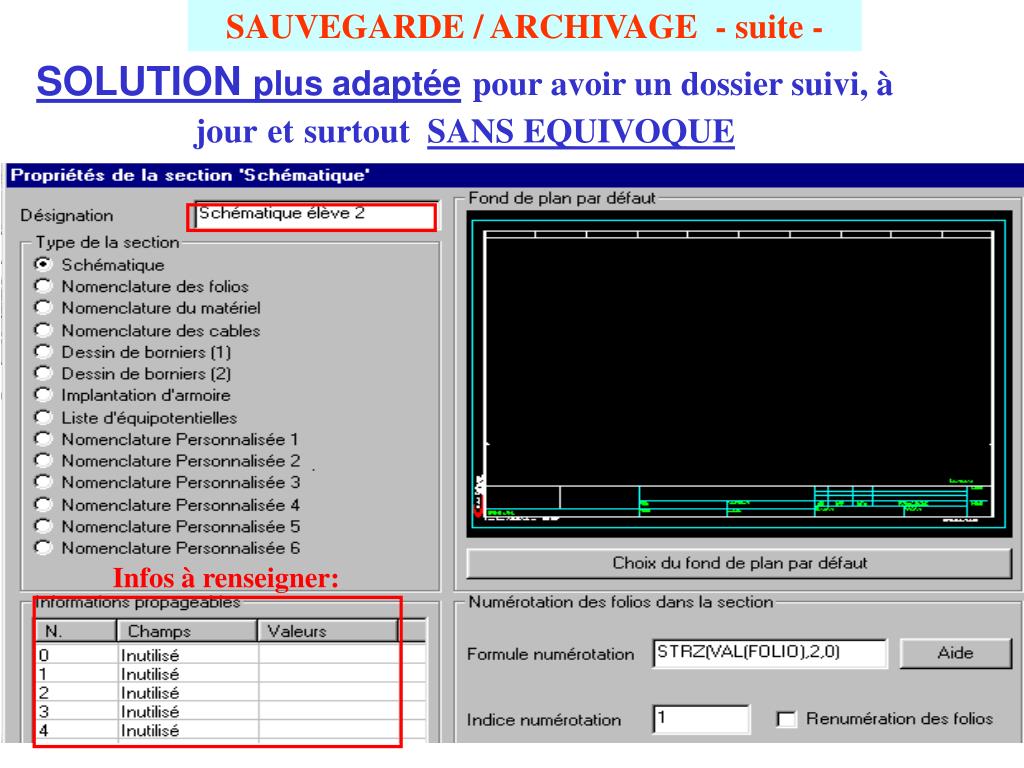

  14. SAUVEGARDE / ARCHIVAGE - suite - SOLUTION plus adaptéepour avoir un dossier suivi, à jouretsurtout SANS EQUIVOQUE Infos à renseigner: Créer une 2èmeSCHEMATIQUE

  15. SAUVEGARDE / ARCHIVAGE - suite - pour avoir un dossier suivi, à jouretSANS EQUIVOQUE Les étudiants pourront également travailler sur un dossier unique implanté sur un seul et même poste informatique tout au long de l’année… …..ce qui est sans doute la meilleure solution. RESULTAT : on obtient UNEsection Schématique par élève Mais cette façon de procéder risque d’alourdir le dossier Les étudiants devront procéder de même pour les autres sections

  16. Pour IMPRIMER NB : Toujours procéder à un aperçu avant impression afin d’éviter les problèmes (format ou taille inadaptée) ou plus simplement depuis l’icône Impression accessible depuis le menu principal ou depuis le gestionnaire de dossiers • Depuis Autocad : • Faire Dossier/Commande Autocad/Mise en page • Choisir le périphérique de traçage, le format et l’orientation paysage de préférence • Aire de tracé de papier : choisir l’option « étendue » • Echelle du tracé : choisir « ajuster au format » 2) Faire Dossier/Commande Autocad/Aperçu avant impression 3) Imprimer

  17. Pour IMPRIMER (suite) depuis l’icône Impression Informations avancées réservées aux étudiants confirmés • Dans ce cas une boîte de dialogue « Trace elec pro traçage » s’ouvre: • Cliquer sur le bouton « Sélection » et cocher le folio • Cliquer sur le bouton « Définir papier » : • * lors de la 1ère tentative, le fichier de type .lay contenant les paramètres d’impression n’existe pas, il faut en créer un. Faire OK et fermer la fenêtre de « sélection de mise en page » afin d’ouvrir celle de « définition de mise en page » • * pour une imprimante monochrome, renseigner cette fenêtre avec les valeurs suivantes :Zone à tracer :Etendu Rotation : 90° (paysage)Echelle: ajuster • Tracé avec styles : cocher la case et choisir monochrome.ctb (les niveaux de gris différents sont rendus en noir et blanc ce qui améliore la qualité) • Enregistrer le fichier default.lay et ne plus le modifier par la suite. • Double cliquer sur le folio pour avoir l’aperçu avant d’effectuer la commande « Tracer » • Par la suite les élèves se contenteront de sélectionner le folio, de faire l’aperçu ………. sans TOUCHER au fichier .lay

  18. COPIE d’entités (parties de schémas) vers divers folios • Utiliser la commande Modifier/TEPCopier puis choisir l’objet à copier et valider • Sélectionner le folio où l’on veut effectuer la copie • Faire ensuite Modifier/TEP Coller COPIE de folios à folios d’une section Schématique vers l’autre Par glisser-déposer depuis le gestionnaire de dossiers Importation vers WORD • Ctrl-At-C (_copyclip) • Sélection de l’objet (fenêtre) • Validation • Ouverture de Word et Ctrl-V (Edition-coller) • Une autre possibilité est d’exploiter la commande « Dossier/Commande Autocad/Générer Métafichier Windows »  on obtient un fichier au format .wmf

  19. NB: Les dossiersELEVES devraientdepréférence être pré-installésetconfigurés sur tous les PC par le professeur « ressource » Pour REALISER une AFFAIRE COMPLETE

  20. DOSSIER : CONSTITUTION des COLONNES

  21. DOSSIER ( suite ): Exploration du répertoire prédéfini de sauvegarde de la base de données ATTENTION :NE PAS INTERVENIR MANUELLEMENT sur ces FICHIERS ! Clic bouton droit : Explorer Répertoire

  22. DOSSIER (suite) : CREATION DOSSIER (réservé aux étudiants confirmés) et choix du répertoire de sauvegarde. Dossier Nouveau

  23. CREATION DOSSIER (suite): choix de l’emplacement (chemin) de sauvegarde de la base de données Rappel :dans ce nouveau dossier vont se créer 4 sous-répertoires: Attention : Le répertoire choisi doit être VIDE !!

  24. CREATION DOSSIER (suite): CONFIGURATION 1) Au niveau du site 2) Au niveau du folio

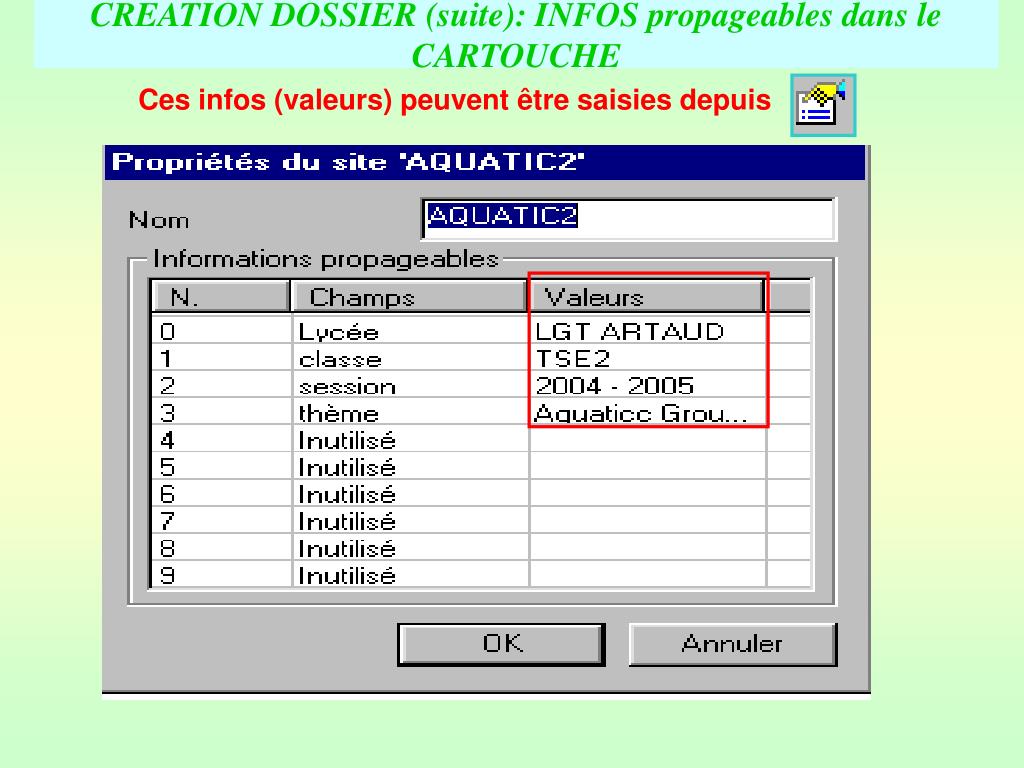

  25. CREATION DOSSIER (suite): INFOS propageables dans le CARTOUCHE Ces infos (valeurs) peuvent être saisies depuis

  26. CREATION DOSSIER (suite): Infos propageables dans le cartouche Ces infos (valeurs) peuvent être aussi saisies depuis

  27. Voir diapo suivante Et pour REALISER une AFFAIRE COMPLETE, il reste à TRAITER l’ensemble de l’organigramme ! Pour cela, utiliser l’Aide intégrée à trace version 2.2.4 NB: Le manuel utilisateur papier livré avec la version 2.1.4 est également disponible sur CdRom au format pdf

  28. Conception du SCHEMA Choix et tracé des conducteurs

  29. Conception du SCHEMA (suite) Sur les conducteurs, placer les symboles voulus Le symbole s’insère verticalement sur les fils Ou horizontalement

  30. GESTION des COMPOSANTS (Affectation de références constructeurs) Par le menu « Traitements / Références constructeurs»ou par

  31. Le diaporama est maintenant terminé,àvousdereprendrel’organigramme ( diapo n° 27 )et de réaliser votre AFFAIRE …..en utilisant l’AIDE disponible sur version 2.2.4 GESTION des COMPOSANTS (suite) Autre méthode : à partir du composant Par un clic bouton droit sur le composant Poignées de sélection
