  1. DASAR-DASAR LISTRIK By : AgusRahmadi, S.Pd.T

  2. Daftar Menu AwalMulaTerjadinyaListrik ArusListrik RapatArus Jenis Akibat Tegangan Tahanan TahananJenis TahananListrik JenisPenghantar Daya

  3. AwalMulaTerjadinyaListrik • Setiapbendaterdiridaribagian-bagian yang sangatkecil, yang disebutmolekul. Apabilamolekulinidibagilagimenjadibagian yang lebihkecil, bagian-bagiankecilinidisebut atom. • Tiap-tiap atom mempunyaisatuinti yang disebut proton. Proton mempunyailistrik yang bermuatanpositif(+), dandalamkeadaantidakbergerak(diam). Proton inidikelilingiolehsatuataubeberapabenda yang sangatkecil, danbendainidisebut  electron.

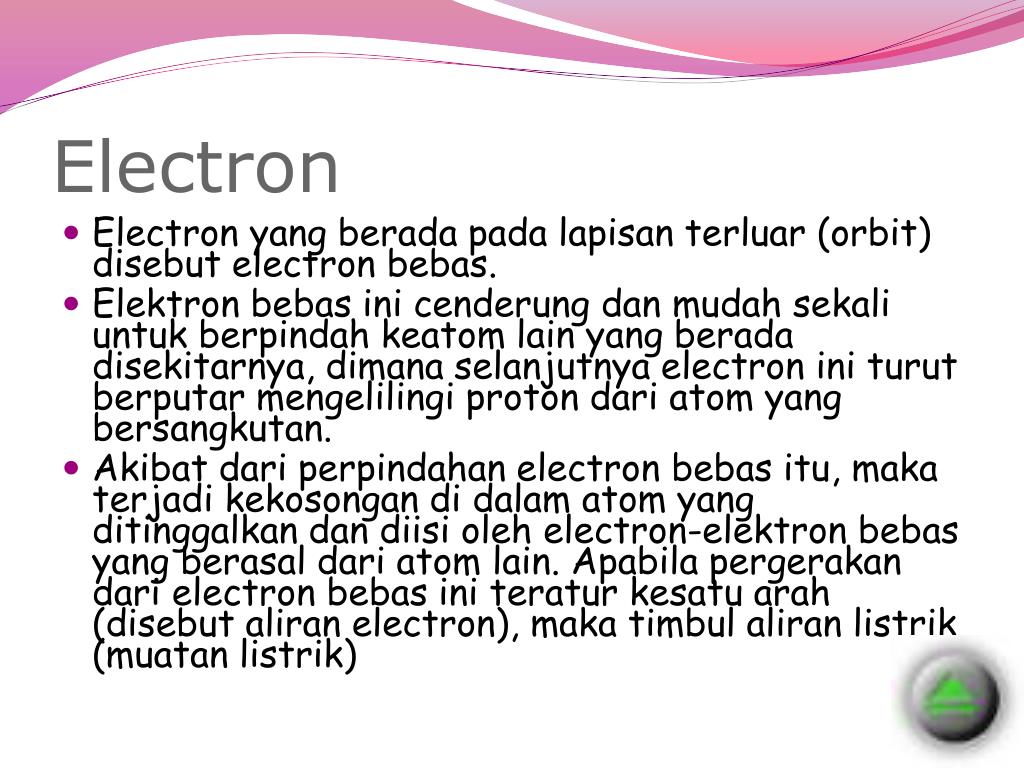

  4. Electron • Electron yang beradapadalapisanterluar (orbit) disebut electron bebas. • Elektronbebasinicenderungdanmudahsekaliuntukberpindahkeatom lain yang beradadisekitarnya, dimanaselanjutnya electron initurutberputarmengelilingi proton dari atom yang bersangkutan. • Akibatdariperpindahan electron bebasitu, makaterjadikekosongandidalam atom yang ditinggalkandandiisioleh electron-elektronbebas yang berasaldari atom lain. Apabilapergerakandari electron bebasiniteraturkesatuarah (disebutaliran electron), makatimbulaliranlistrik (muatanlistrik)

  5. ArusListrik • Arus merupakan perubahan muatan terhadap waktu atau banyaknya muatan yang melintasi suatu luasan penampang dalam satu satuan waktu • Arah arus listrik searah dengan arah pergerakkan muatan positif atau berlawanan arah dengan arah pergerakkan muatan negatif (elektron)‏ • Secaramatematisarusdapatdituliskan : I = Q / t • Dimana : • I : SimbolKuataruslistrik (satuan Ampere / A) • Q : Muatanlistrik (satuan Coulomb / C) • t : waktu (satuansekon (s) ataudetik (dtk))

  6. Contoh : • Sebuahaki motor diisidengansumberarus 2,5 A. Lama waktupengisianadalah 2 Jam. Berapabesarnyamuatanlistrikpadaprosespengisianberlangsung ? Diket : I = 2,5 Ampere (A) t = 2 jam = 2 x 60 menit = 120 menit = 7200 detik Ditanya : Q = …..? Jawab : I = Q/t Q = I x t = 2,5 x 7200 s = 18000 Coulomb

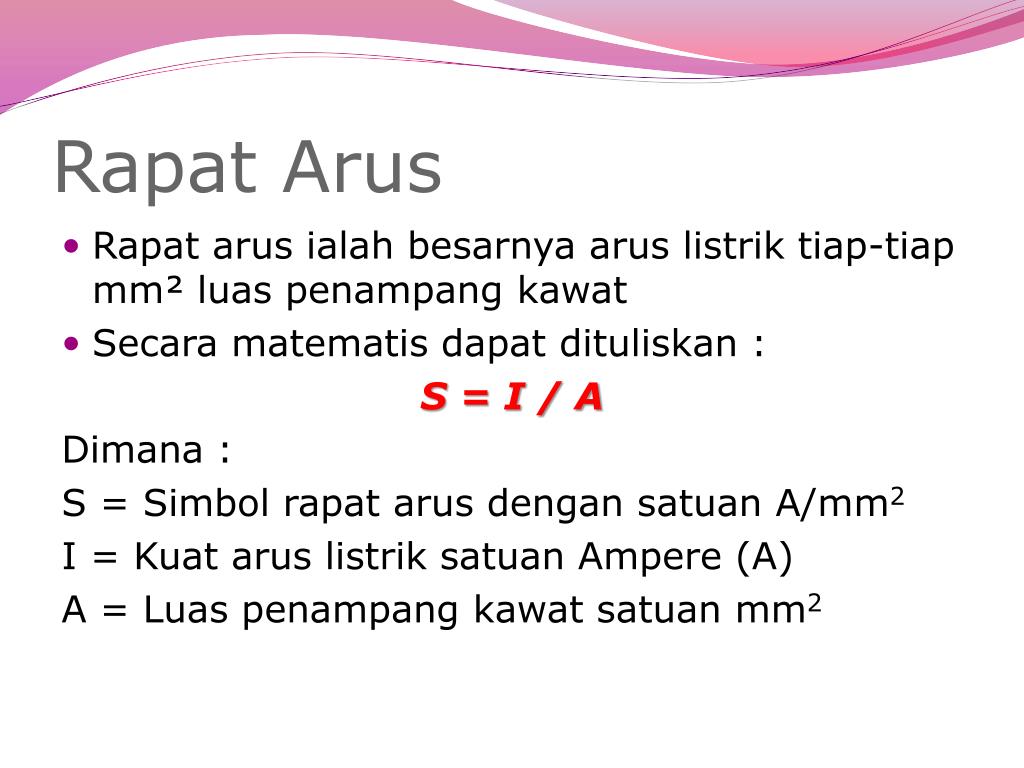

  7. RapatArus • Rapatarusialahbesarnyaaruslistriktiap-tiap mm² luaspenampangkawat • Secaramatematisdapatdituliskan : S = I / A Dimana : S = Simbolrapatarusdengansatuan A/mm2 I = Kuataruslistriksatuan Ampere (A) A = Luaspenampangkawatsatuan mm2

  8. Contoh : • Sebuahpenghantartembagadenganluaspenampang 2,5 mm2 dibebanidengan 16 A. Berapabesarnyarapataruspadapenghantartersebut ? • Diket : A = 2,5 mm2 I = 16 A • Ditanya : S = …..? • Jawab : S = I / A = 16 / 2,5 = 6,4 A/mm2

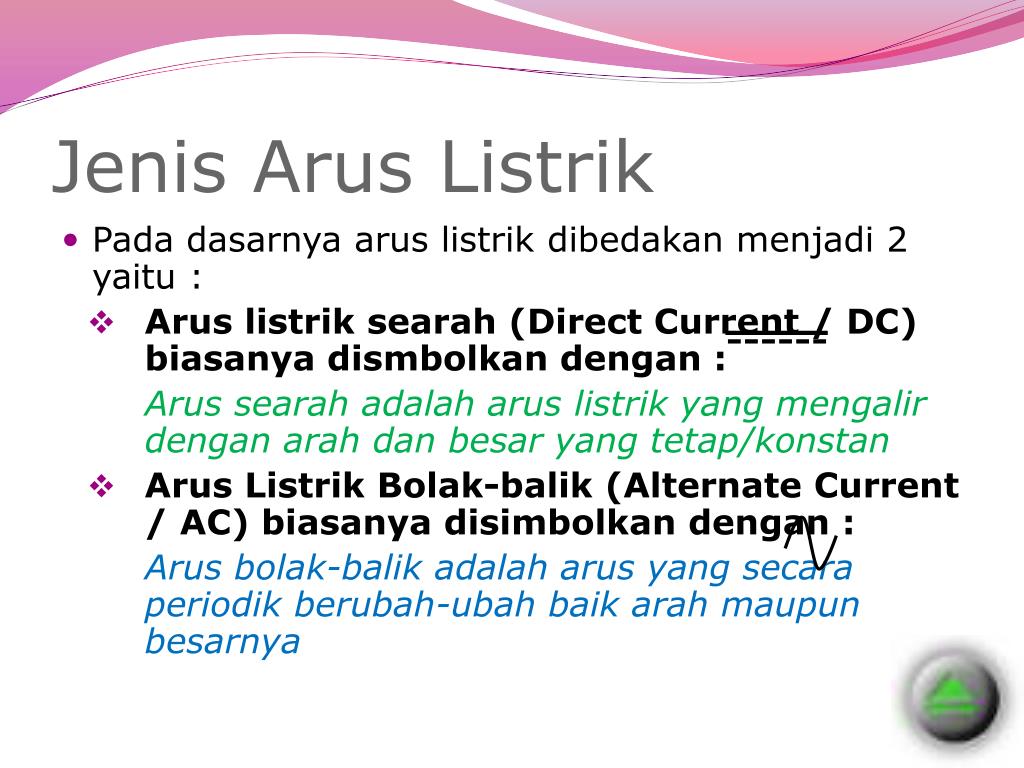

  9. JenisArusListrik • Padadasarnyaaruslistrikdibedakanmenjadi 2 yaitu : • Aruslistriksearah (Direct Current / DC) biasanyadismbolkandengan : Arussearahadalaharuslistrik yang mengalirdenganarahdanbesar yang tetap/konstan • ArusListrikBolak-balik (Alternate Current / AC) biasanyadisimbolkandengan : Arusbolak-balikadalaharus yang secaraperiodikberubah-ubahbaikarahmaupunbesarnya

  10. Reaksiakibataliranaruslistrik • ReaksiPanas Aruslistrikselalumemanasipenghantarnya. • ReaksiCahaya Padalampupijarreaksipanasaruslistrikmengakibatkankawatmembaradandengandemikianmenjadibersinar, artinyasebagaiefeksampingdaricahaya • ReaksiKemagnitan Aruslistrikselalumembangkitkanmedanmagnit • Reaksi Kimia Listrik Aruslistrikmenguraikanzatcair yang bersifatpenghantar • ReaksipadaMakhlukHidup Denganpersyaratantertentu, misalkanseseorangmenyentuhduabuahpenghantarlistriktanpaisolasi, makaarusdapatmengalirmelaluitubuhmanusia. Aruslistriktersebutmembangkitkanataubahkanmenimbulkan “sentakan/sengatanlistrik”

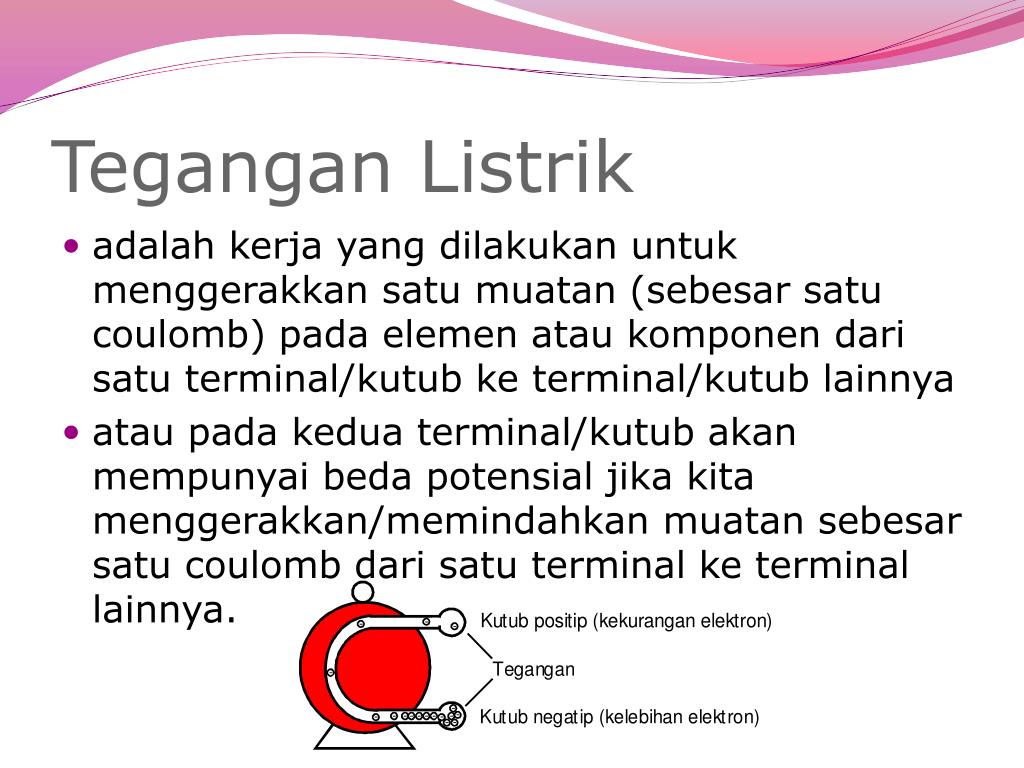

  11. TeganganListrik • adalah kerja yang dilakukan untuk menggerakkan satu muatan (sebesar satu coulomb) pada elemen atau komponen dari satu terminal/kutub ke terminal/kutub lainnya • atau pada kedua terminal/kutub akan mempunyai beda potensial jika kita menggerakkan/memindahkan muatan sebesar satu coulomb dari satu terminal ke terminal lainnya.

  12. Satuan • Satuan SI yang ditetapkanuntukteganganadalah Volt • Simbol formula untukteganganadalahV • Simbolsatuanuntuk Volt adalah V Suatuteganganantaraduabuahtitikdinyatakansebagaiperbedaanpotensialtitik-titiktersebut. Tegangan = perbedaanpotensial (potensial difference)

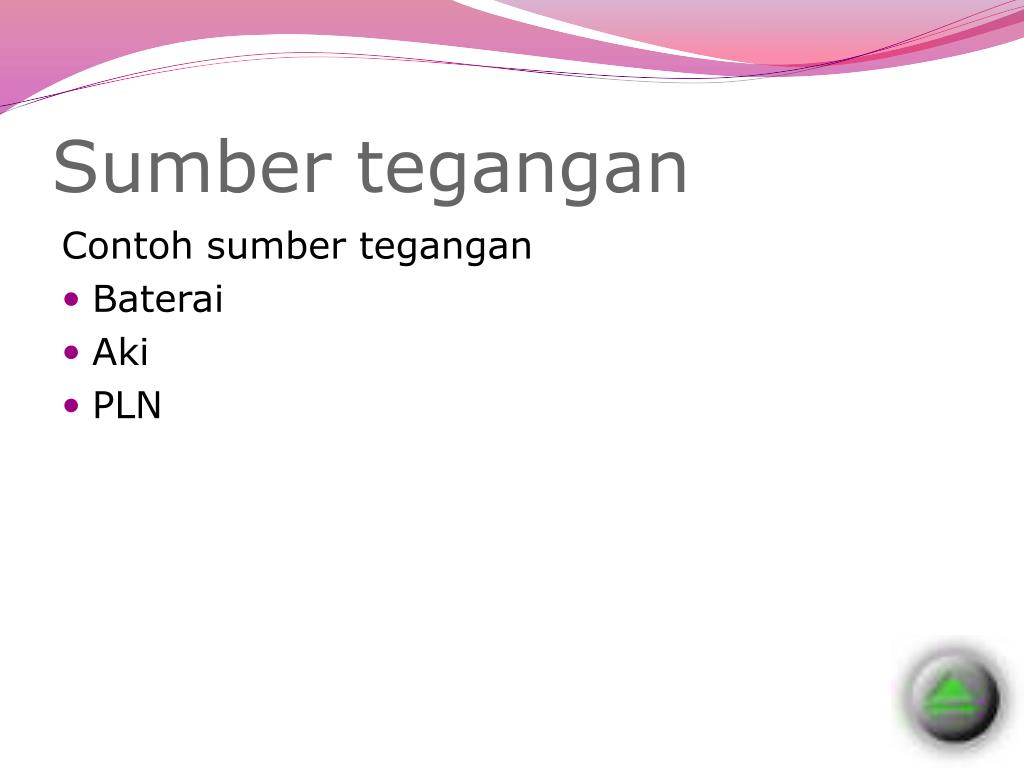

  13. Sumbertegangan Contohsumbertegangan • Baterai • Aki • PLN

  14. HambatanListrik • "Perlawanan" penghantarterhadappelepasanarusdisebutsebagaitahanan/hambatan. Satuan SI yang ditetapkanuntuktahananlistrikadalah Ohm. Simbol formula untuktahananlistrikadalah R Simbolsatuanuntuk Ohm yaitu (baca: Ohm). adalahhurufYunani Omega

  15. Satuan SI yang ditetapkan 1 didefinisikandenganaturansbb. : • 1 Ohm adalahsamadengantahanan yang denganperantaraantegangan 1 V mengalirkuatarussebesar 1 A. Secaramatematisdituliskan : R = V / I Dimana : R = Hambatanlistrik (Ohm) V = Voltage / teganganlistrik (Volt / V) I = KuatArusListrik (Ampere / A)

  16. Hukum Ohm • Padasuaturangkaiantertutup, Besarnyaarus I berubahsebandingdengantegangan V danberbandingterbalikdenganbebantahanan R V R I

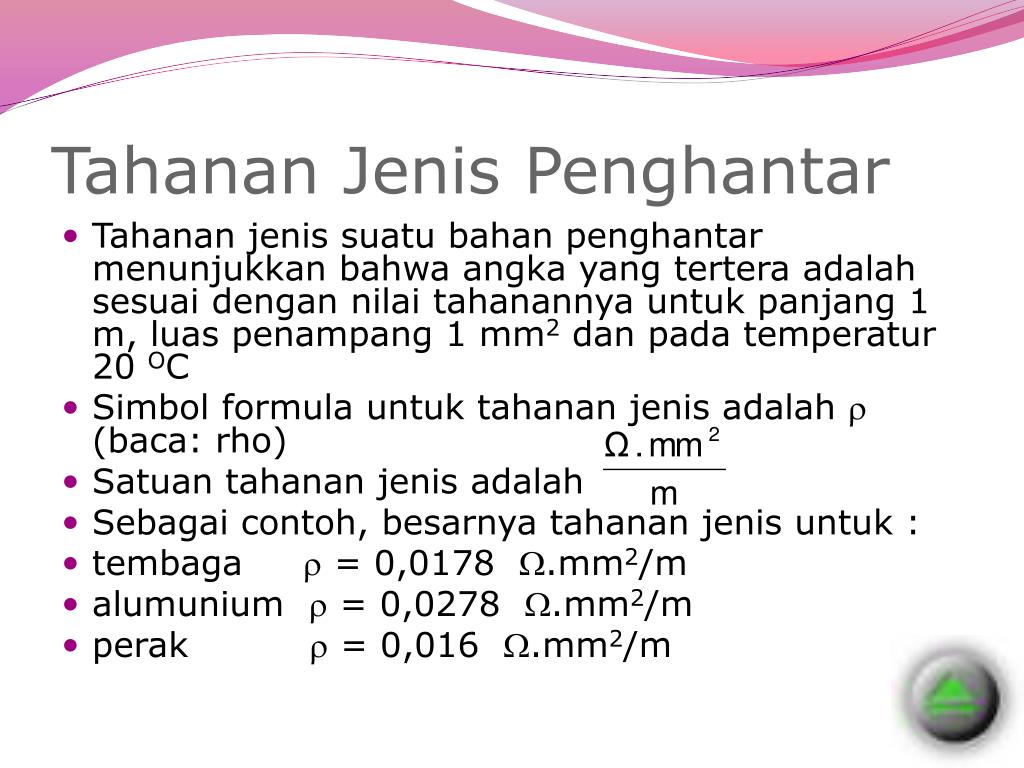

  17. TahananJenisPenghantar • Tahananjenissuatubahanpenghantarmenunjukkanbahwaangka yang terteraadalahsesuaidengannilaitahanannyauntukpanjang 1 m, luaspenampang 1 mm2danpadatemperatur 20 OC • Simbol formula untuktahananjenisadalah (baca: rho) • Satuantahananjenisadalah • Sebagaicontoh, besarnyatahananjenisuntuk : • tembaga = 0,0178 .mm2/m • alumunium = 0,0278 .mm2/m • perak = 0,016 .mm2/m

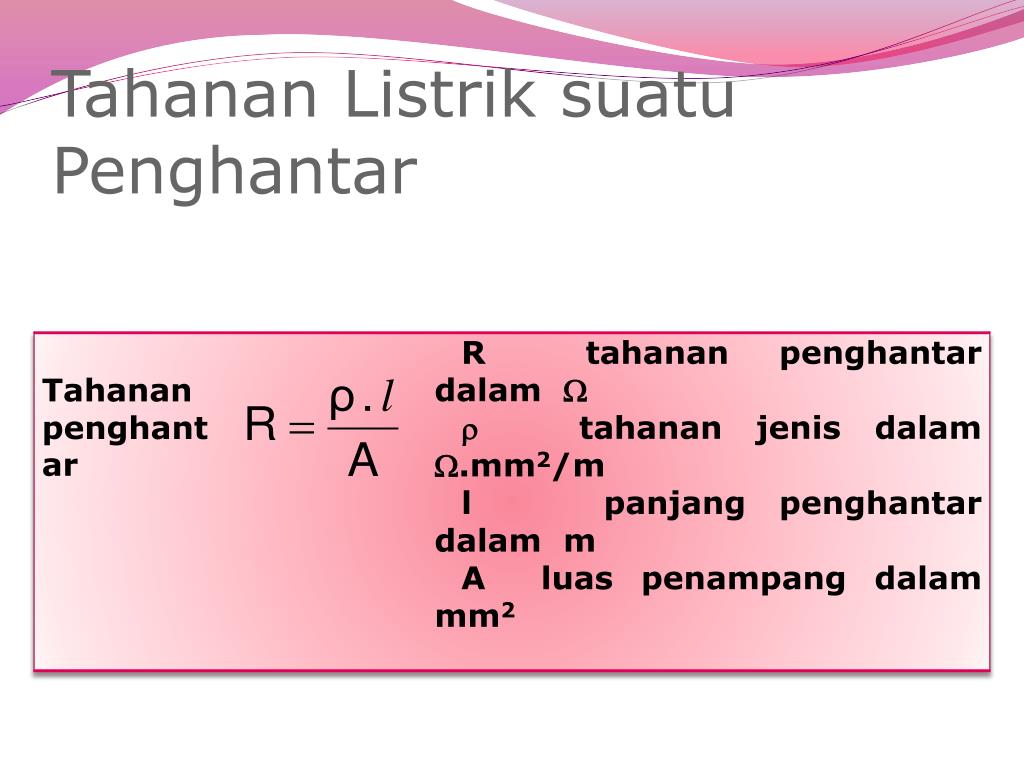

  18. TahananListriksuatuPenghantar

  19. Contoh : Kawatbaja 250 m danluaspenampang 1 mm2mempunyaitahanan 35  Berapabesarnyatahananjeniskawattersebut ? Diketahui : l = 250 m A = 1 mm2 R = 35 . Hitunglah :  Jawab :

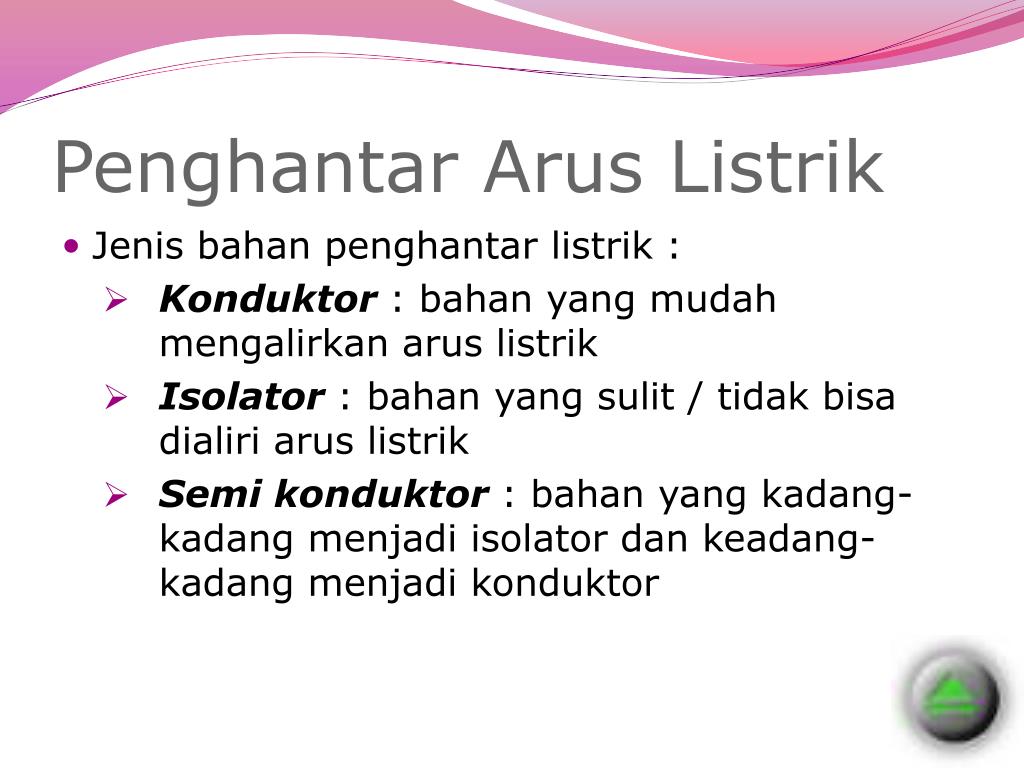

  20. PenghantarArusListrik • Jenisbahanpenghantarlistrik : • Konduktor: bahan yang mudahmengalirkanaruslistrik • Isolator : bahan yang sulit / tidakbisadialiriaruslistrik • Semi konduktor: bahan yang kadang-kadangmenjadi isolator dankeadang-kadangmenjadikonduktor

  21. Daya • Besarnyadayapadasuaturangkaiandapatdihitungdengan : P = V . I atau P = I2 . R atau P = V2/ R • Dimana :P : daya, dalamsatuan wattV : tegangandalamsatuan voltI : arusdalamsatuan ampere

  22. Contoh : • Sebuahbangunanrumahtanggamemakailampudenganteganganpadainstalansilampurumahtanggatersebutadalah 220 Volt, danarus yang mengalirpadalamputersebutadalah 10 ampere, berapakahhambatanpadalamputersebut, hitunglah?

  23. Jawab : • dik :V = 220 VoltI = 10 AmperDit : hambatan…………….? • JAWABR = V/I • R = 220/10 = 22 ohm • Jadihambatan yang mengaliradalah 22 ohm

  24. Evaluasi • Selanjutnyakerjakansoaldiberikutini • Jelaskan yang dimaksuddenganhambatandanArus! • JelaskanpengertianTegangan! • Sebuahbangunanrumahtanggamemakailampudenganteganganpadainstalansilampurumahtanggatersebutadalah 220 Volt, danarus yang mengalirpada lampu1 adalah 2 ampere dan lampu2 adalah 4 ampere, berapakahhambatanpadalamputersebut, hitunglah? • Sebutkancontohbahan yang termasuk : • Konduktor • Isolator • Tuliskanbunyihukum Ohm!
