  1. e-Commerce Architecture Models

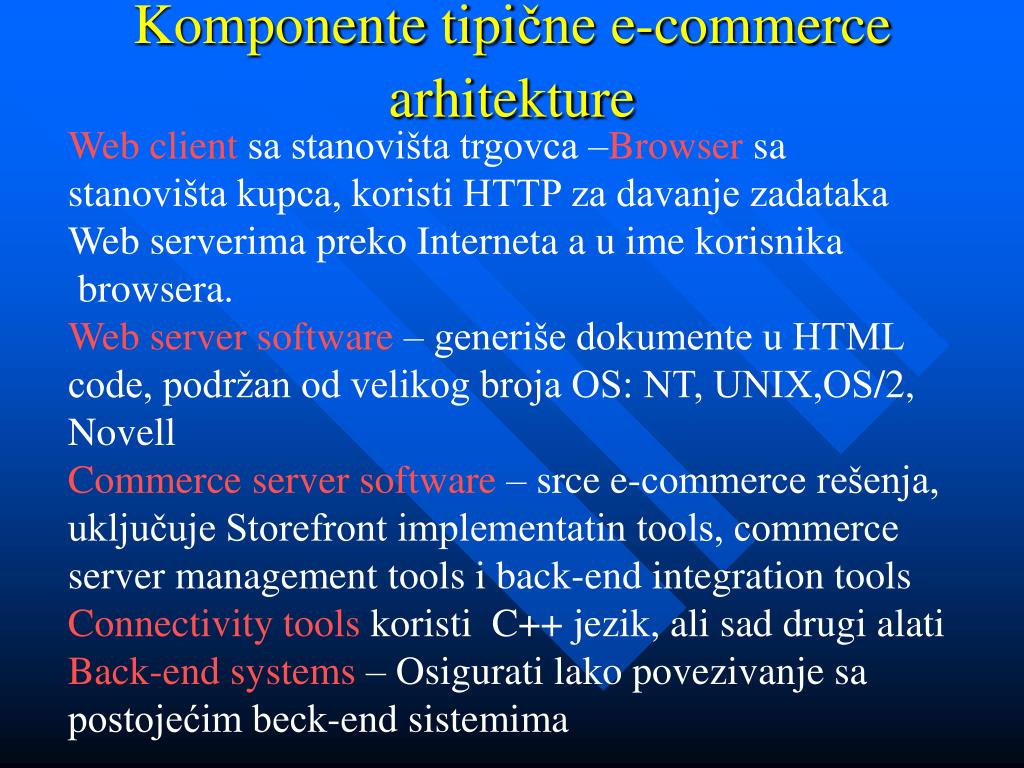

  2. Komponente tipične e-commerce arhitekture Web client sa stanovišta trgovca –Browser sa stanovišta kupca, koristi HTTP za davanje zadataka Web serverima preko Interneta a u ime korisnika browsera. Web server software – generiše dokumente u HTML code, podržan od velikog broja OS: NT, UNIX,OS/2, Novell Commerce server software – srce e-commerce rešenja, uključuje Storefront implementatin tools, commerce server management tools i back-end integration tools Connectivity tools koristi C++ jezik, ali sad drugi alati Back-end systems – Osigurati lako povezivanje sa postojećim beck-end sistemima

  3. 1. CERA Bank Architecture Back-End Web/Commerce Servers Front-End MQ Series IMS Database And MQ Series • OS/2 Warp • IBM Internet Connection Server • Encryption Software • Java Applet Web Clients Firewall

  4. 2. DELL Architecture Back-End Web /Commerce Servers Front-End Tandem Mainframe Microsoft SQL Server 6.5 NetWeawe Cisco Routers 2501 or 4700 and Distributed Director Web Clients • Dell PowerEdge Dual 200 MHz Pentium Pro Processors • Windows NT Server 4.0 running 512k cache • Microsoft Internet Information Server • Microsoft Site Server Commerce Edition Internal Credit Verification System Firewall

  5. 3. Dreyfus Brokerage Architecture Back-End Web / Commerce Servers Front-End IBM DB2 Databases Dial-up IBM DB2 Connect • AS/400 with 20 GB or RAM and 996 GB of storage • IBM OS/400 • I/Net Commerce Server/400 Web Clients Mirrored Site

  6. 4. Holt Architecture Back-End Web / Commerce Servers Front-End Great Plains Financial Software Dynamic Commerce Cisco Routers 2500 Microsoft SQL Server 6.5 Web Clients • ALR Pentium Pro Servers • Windows NT Server • Microsoft Internet Information Server • Microsoft Transaction Server • Microsoft Site Server Commerce Edition VeriFone VPOS Credit Verification Software Microsoft Proxy Server

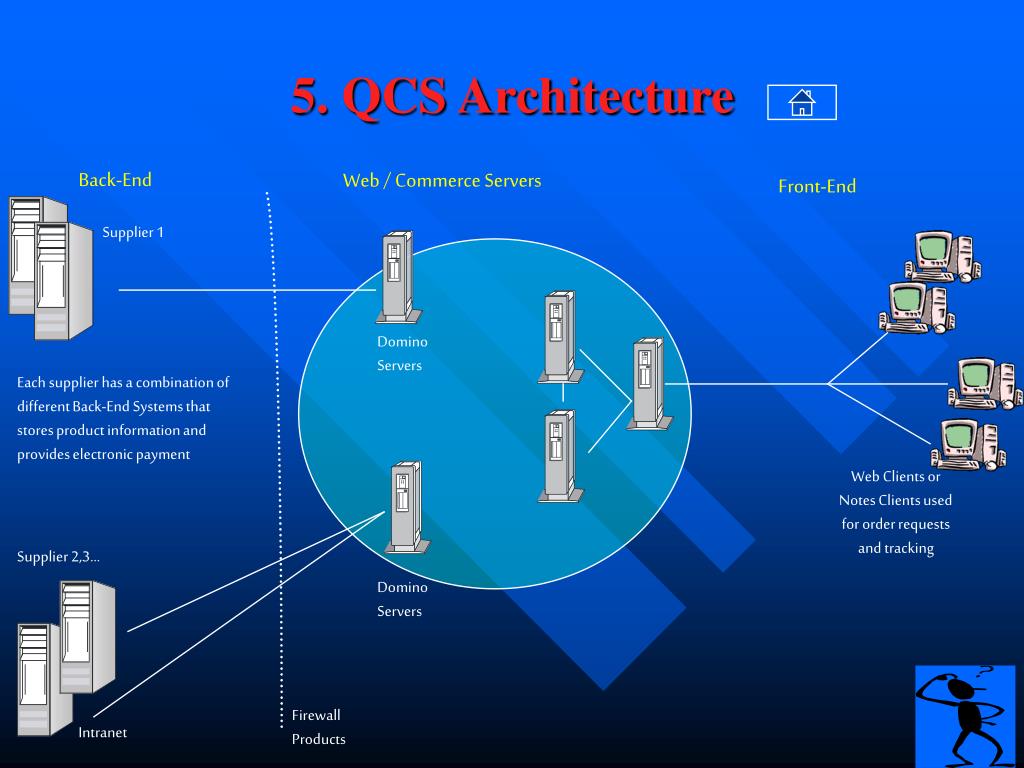

  7. 5. QCS Architecture Back-End Web / Commerce Servers Front-End Supplier 1 Domino Servers Each supplier has a combination of different Back-End Systems that stores product information and provides electronic payment Web Clients or Notes Clients used for order requests and tracking Supplier 2,3… Domino Servers Firewall Products Intranet

  8. 6. Shell Architecture Back-End Web / Commerce Servers Front-End IBM DB2 Databases Dial-up Lines SAP Connectivity Tool SAP Web Clients and Notes Clients • Domino Server • Domino Application

  9. Dodatak 1. • IBM IMS (Information Management System) • - IBM IMS je baza podataka i transakcioni menadžment sistem • - sastoji se iz IMS Transaction Manager-a i IMS Database Manager-a • - IMS Transaction Manager unapređuje rad/izvršenje aplikacija (Java i XML), povećava korisnost/upotrebljivost sistema i poboljšava performanse/kapacitet u rutiranju i balansiranju • IMS Database Manager poboljšava rad aplikacija i konektivnost sa Javom i XML-om, unapređuje restartovanje, oporavak baze podataka i povećava performanse/kapacitet logovanja, oporavka i veličine baze podatakahttp://www.ibm.com • MQ Series • - proizvod Topcall-a i IBM-a koji se često koristi za elektronsko poslovanje • - radi i pod UNIX-om i NT-om • - spaja elektronsko poslovanje i poslovne aplikacije • integriše IVR (Interactive Voice Response) • standardni interfejs omogućava jednostavno slanje i primanje poruka (fax, e-mail, telex) preko korisničkih “kućnih” aplikacija http://www.ibm.com • http://www.topcall.com • OS/2 Warp • - IBM Warp Server podržava veliko, multi-server mrežno okruženje sa stotinama korisnika, a takođe se dobro pokazuje u radu i sa manjim brojem korisnika • - obezbeđuje: povećanu pouzdanost, bolji rad, povećan kapacitet i funkcionalnost • omogućava rad većeg broja aplikacija na jednom serveru i brži prenos podataka, a naročito velikih fajlova http://www.ibm.com • http://www.topcall.com

  10. Dodatak 2. • Windows NT Server 4.0. & Internet Information Server (IIS) • - Microsoft Windows NT Server 4.0. je višekorisnički operativni sistem koji integriše različite mrežne servise • - sadrži dijagnostički program za proveru (rad) sistema kao i informacije o drajverima uređaja i sistemskim resursima (IRQ, DMA, IO adrese) koje se mogu prikazati grafički • - Windows NT Server 4.0. i njegov Web Server, Microsoft Internet Information Server (IIS), obezbeđuje do 52% bolji rad Web servera sa ASP-om (Active Server Pages) • Internet Information Server (IIS) obezbeđuje platformu za rad Web aplikacija, Web sajtovima nudi bezbednost koju poseduje Windows NT Server 4.0. • - Windows NT Server 4.0. u kombinaciji sa Internet Information Server-om (IIS) obezbeđuje integrisani set alata za upravljanjem mrežom, Web-om, servisima aplikacija i smanjuje administraciju • www.microsoft.com • Cisco router 2501 i 4700 • - Cisco router 2501, sa standardnim Cisco IOS softverom, nudi podršku rutiranju za danas veoma korišćene protokole, uključujući IP, Nowell IPX i Apple Talk • - Cisco router 4700 spaja RISC procesor i brzu memoriju kako bi obezbedio veoma kvalitetan rad • odličan je u radusa LAN i WAN ( ISDN) aplikacijamawww.cisco.com Cisco Distribuited Director - Cisco Distribuited Director efikasno balansira Internet saobraćaj između više lokalnih servera i poboljšava performanse - omogućava optimizaciju korisničke distribucije kao i dinamički, transparentni, Internet saobraćaj između geografski raštrkanim serverimawww.cisco.com

  11. Dodatak 3. IBM DB2 - relacioni sistem za upravljanje bazom podataka - namenjem kako velikim preduzećima tako i za mala i srednja preduzeća za njihovo elektronsko poslovanje - ima preko 60 miliona korisnika i koristi ga više od 300 hiljada preduzeća - podržava rad sa: Linux, OS/2, Windows (XP, 2000, 98, 95) ... - radi sa velikim brojem tipova podataka i ima veliki broj ugrađenih funkcijawww.ibm.com AS/400 - proizvod IBM-a - poseduje sigurnosni softver razvijen od strane DetectIT-a za sve akspekte informacione sigurnosti i bezbednosti od sigurnosti sistema do sigurnosti aplikacija i podataka www.ibm.com IBM OS/400 - opetativni sistem koji podržava rad sa IBM DB2 sistemom za upravljanje bazom podataka - ima izuzetno dobro razvijen grafički korisnički interfejs www.ibm.com I/Net Commerce Server/400 - omogućava lakšu i efikasniju administraciju IBM Network Station - zajedno sa IBM Web Server/400 predstavlja IBM-ovo uspešno rešenje za poslove elektronskog poslovanja - obezbeđuje odličnu enkripciju podataka kao i njihovu zaštitu prilikom transfera (npr. brojeva kreditnih kartica, personalnih informacija i sl.)http://www.inetmi.com http://www.inetmi.com/products/webserv/webinfo.htm

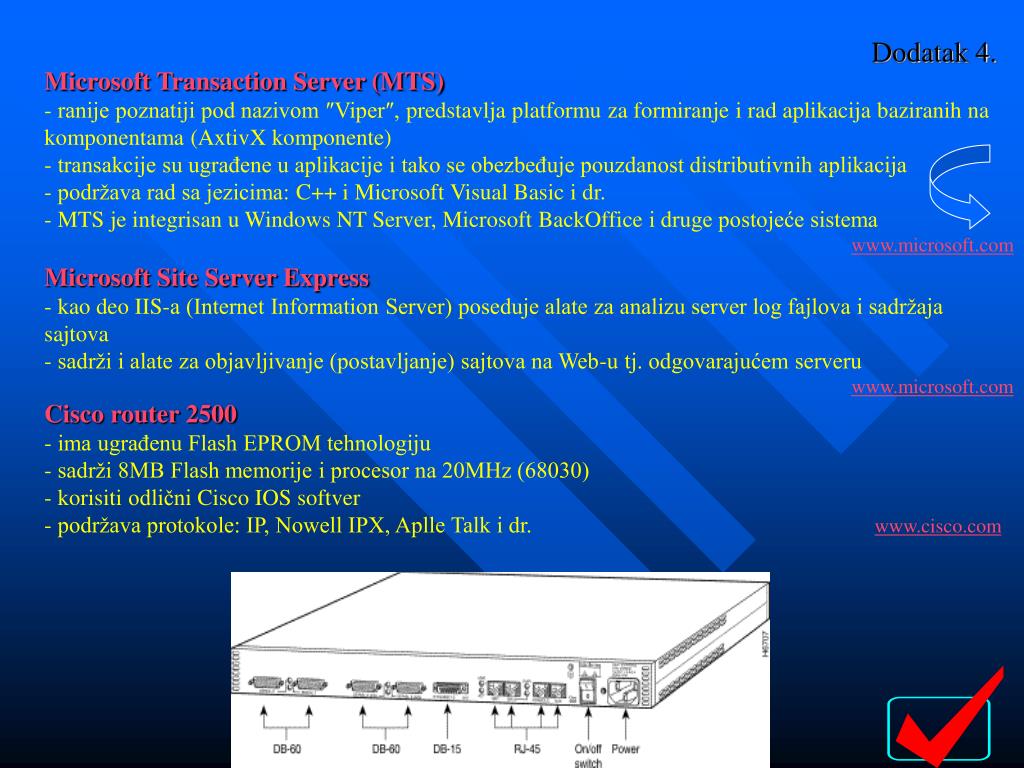

  12. Dodatak 4. • Microsoft Transaction Server (MTS) • - ranije poznatiji pod nazivom ″Viper″, predstavlja platformu za formiranje i rad aplikacija baziranih na komponentama (AxtivX komponente) • - transakcije su ugrađene u aplikacije itako se obezbeđuje pouzdanost distributivnih aplikacija • podržava rad sa jezicima: C++ i Microsoft Visual Basic i dr. • MTS je integrisan u Windows NTServer, Microsoft BackOfficei druge postojeće sistema • www.microsoft.com • Microsoft Site Server Express • - kao deo IIS-a (Internet Information Server) poseduje alate za analizu server log fajlova i sadržaja sajtova • sadrži i alate za objavljivanje (postavljanje) sajtova na Web-u tj. odgovarajućem serveru • www.microsoft.com Cisco router 2500 - ima ugrađenu Flash EPROM tehnologiju - sadrži 8MB Flash memorije i procesor na 20MHz (68030) - korisiti odlični Cisco IOS softver - podržava protokole: IP, Nowell IPX, Aplle Talk i dr.www.cisco.com

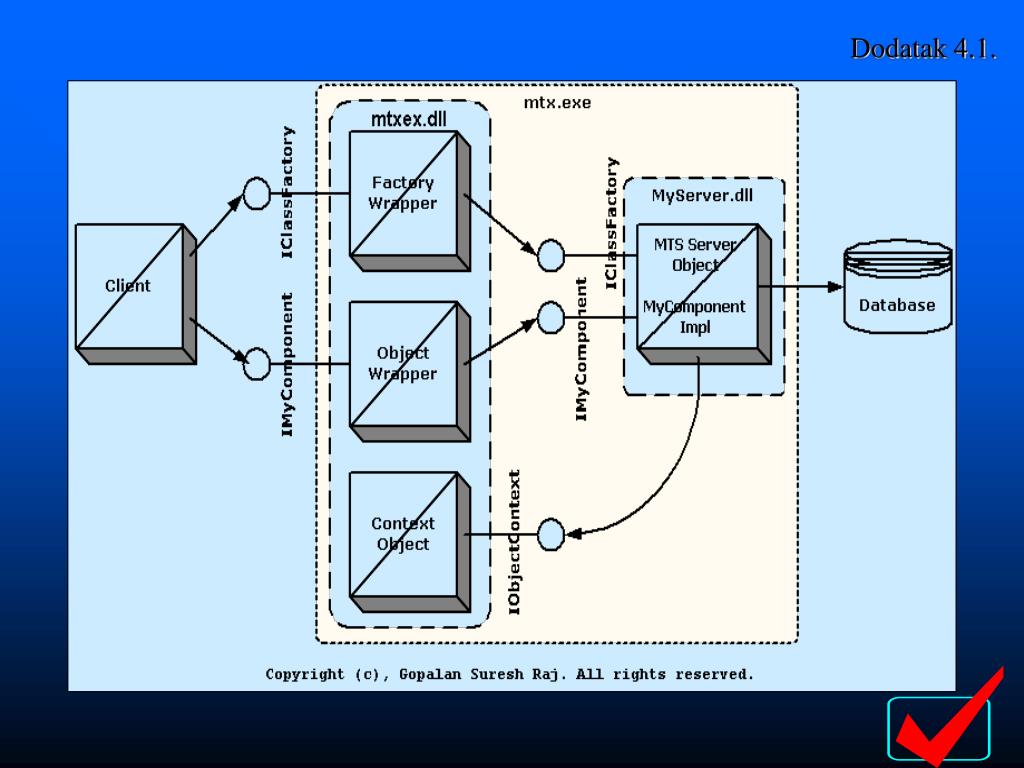

  13. Dodatak 4.1.

  14. Dodatak 5. • Lotus Domino Servers • koriste se kao posrednik u transakcionim sistemima između relacionih sistema za upravljanje bazama podataka i ERP (Enterprise Resource Planning) aplikacija • - obezbeđuje veliku podršku za Internet messaging standarde kao i podršku za: SMTP, E/SMTP, S/MIME, SSL, POP3, IMAP4, HTTP, HTML, SNMP I dr. • - Lotus Domino Application Server je otvorena i sigurna platforma optimizovana za brzi razvoj Web aplikacija za elektronsko poslovanje • - Domino Enterprise Connection Services (DECS) obezbeđuju bolju povezanost podataka preduzeća • koristi Microsoft Internet Information Server (IIS) kao svoj HTTP engine • familija Domino servera za elektronsko poslovanje: Domino Mail Server, Domino Application Server, Domino Enterprise Server i Domino Advanced Enterprise Server • podržava platforme: IBM OS/2, Linux, Windows NT i Windows 2000 • preporučuju se preduzećima za unapređenje i poboljšanje elektronskog poslovanjawww.ibm.com • www.lotus.com

  15. Dodatak 5. Dodatak 6. • Lotus Domino Servers • koriste se kao posrednik u transakcionim sistemima između relacionih sistema za upravljanje bazama podataka i ERP (Enterprise Resource Planning) aplikacija • - obezbeđuje veliku podršku za Internet messaging standarde kao i podršku za: SMTP, E/SMTP, S/MIME, SSL, POP3, IMAP4, HTTP, HTML, SNMP I dr. • - Lotus Domino Application Server je otvorena i sigurna platforma optimizovana za brzi razvoj Web aplikacija za elektronsko poslovanje • - Domino Enterprise Connection Services (DECS) obezbeđuju bolju povezanost podataka preduzeća • koristi Microsoft Internet Information Server (IIS) kao svoj HTTP engine • familija Domino servera za elektronsko poslovanje: Domino Mail Server, Domino Application Server, Domino Enterprise Server i Domino Advanced Enterprise Server • podržava platforme: IBM OS/2, Linux, Windows NT i Windows 2000 • preporučuju se preduzećima za unapređenje i poboljšanje elektronskog poslovanjawww.ibm.com • www.lotus.com SAP - SAP (Walldorf, Germany) je softverska kompanija s fokusom na kolaboraciona rešenja za elektronsko poslovanje - mySAP.com je familija softvera i odgovarajućih servisa koju promoviše i proizvodi ova kompanija - mySAP.com e-business platforma obuhvata odgovarajuću tehnologiju i servise (proizvode): mySAP Customer Relational Management, mySAP Supply Chain, mySAP Financials, mySAP Hosted Solutions, mySAP Tehnology i dr.http://www.sap-ag.de
