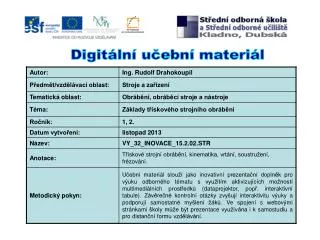

  1. Digitální učební materiál

  2. Základy třískového strojního obrábění Třískové strojní obrábění na obráběcích strojích -mohou obrábět rovinné, válcovité, kuželovité, tvarové plochy. Aby se dosáhlo určité plochy, je třeba, aby se obrobek a nástroj pohybovaly vůči sobě požadovaným způsobem.

  3. Kinematika nástroje a obrobku Hlavní řezný pohyb -vykonává nástroj nebo obrobek. Kruhovýpohyb–při vrtání, soustružení, frézování, broušení. Přímočarý pohyb –při obrážení.

  4. Řezná rychlost vc - rychlost hlavního řezného pohybu. Posuv- posunuje nástrojem při kruhovém pohybu plynule, při přímočarém pohybu přerušovaně. Rychlost posuvu vf - je rychlost bodu ostří nástroje vůči obrobku ve směru posuvu.

  5. Posuv f - dráha nástroje (vrtání, broušení) nebo obrobku za 1 otáčku (soustružení), popř. za jeden zdvih (obrážení). Přísuv - pohyb mezi nástrojem a obrobkem, který určuje šířku odebírané třísky. Přísuv určuje hloubku řezu, popř. šířku řezu.

  6. Řezná rychlost, velikost posuvu a přísuv závisejí především na - pracovním postupu, konstrukci stroje obráběném materiálu, materiálu břitu nástroje, požadované jakosti povrchu, mazání a chlazení břitu nástroje. Objem odřezaného materiálu za jednotku času Q - je měřítko výkonnosti obráběcího stroje.

  7. Druhy třískového obrábění Vrtání- zpracování kovů strojním třískovým obráběním s geometricky stanovenými břity a převážně vícebřitými nástroji pro výrobu válcových děr. Zahlubování- vyvrtané díry se dále obrábějí. Vytvářejí se jím např. zapuštění pro hlavy šroubů, zarovnávají se do čela děr.

  8. Soustružení Strojní třískové obrábění geometricky určeným břitem. Jednobřitým nástrojem se tak vyrábějí rotační nebo rovinné plochy.

  9. Frézování- metoda strojního třískového obrábění s geometricky určenými břity. Pomocí vícebřitého rotujícího nástroje se vyrábějí rovinné a zakřivené plochy. Broušení- třískové obrábění s geometricky neurčitými břity.

  10. KONTROLNÍ OTÁZKY – diskuse • Pojem strojní třískové obrábění • technologický proces, kde požadovaný tvar a rozměr strojírenské součásti vzniká postupným odebíráním materiálu z výchozího polotovaru. Materiál se odebírá většinou ve formě třísek pomocí jednoho nebo několika břitů nástroje. • Hlavní řezný pohyb vykonává • nástroj nebo obrobek. • Pojem frézování • metoda strojního třískového obrábění s geometricky • určenými břity. Pomocí vícebřitého rotujícího nástroje • se vyrábějí rovinné a zakřivené plochy.

  11. Použité zdroje: • HLUCHÝ, Miroslav, Jan KOLOUCH a Rudolf PAŇÁK. Strojírenská technologie 2. 1., upr. vyd. Praha: Scientia, 2001, 316 s. ISBN 80-7183-244-8. • GSCHEIDLE, Rolf, a kolektiv. Příručka pro automechanika. 3. přeprac. vyd. Praha: Europa - Sobotáles, 2007, 685 s. ISBN 978-80-86706-17-7. • Autorem fotografií pro učební materiál, není-li uvedeno jinak, je Ing. Drahokoupil R.
