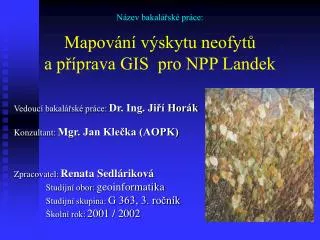

Název bakalářské práce: Mapování výskytu neofytů a příprava GIS pro NPP Landek Vedoucí bakalářské práce:Dr. Ing. Jiří Horák Konzultant:Mgr. Jan Klečka (AOPK) Zpracovatel:Renata Sedláriková Studijní obor:geoinformatika Studijní skupina:G 363, 3. ročník Školní rok:2001 / 2002
Úkoly bakalářské práce: • příprava GIS aplikace pro AOPK v Ostravě s využitím programu ArcView zájmové území: NPP Landek, v katastrálních územích Koblov a Petřkovice u Ostravy, rozloha: 85,53 ha • mapování výskytu neofytů pomocí GPS: křídlatky japonské (Reynoutria japonica), bezu černého (Sambucus nigra) invazní rostliny určené k likvidaci (zabírají stanoviště přirozeným druhům) • mapování cest, orientačních prvků a míst určených k odpočinku s využitím systému GPS
Vstupy bakalářské práce: 1/2 (pro vytvoření GIS NPP Landek) • naskenovaná, zaregistrovaná a zvektorizovaná katastrální mapa území NPP Landek (získaná z MMO prostřednictvím AOPK) • hodnoty naměřené pomocí GPS (potřeba získat v terénu)
Vstupy bakalářské práce: 2/2 (pro orientaci v terénu, kontrolu a srovnání) • analogová katastrální mapa pro orientaci a zaznamenávání při mapování přímo v terénu (z původního měřítka 1 : 1 000 zmenšená na 1 : 2 000 – kopie mapy, kterou vlastní AOPK) • analogová mapa stáří vegetace na celém území NPP Landek (měřítko 1 : 10 000, získaná od AOPK) • digitalizovaný letecký snímek z května roku 2000 (získaný z MMO prostřednictvím AOPK)
křídlatka japonská bez černý cesty orientační prvky (tabule) odpočívadla (přístřešky, vyhlídka) Obrázek č. 1: Záznamník GPS Získání dat pomocí GPS:V listopadu proběhlo měření jednotlivých prvků v NPP Landek:
Obrázek č. 2: Květenství a listy křídlatky japonské osamocené trsy (až do plochy 6 m2) byly měřeny jako body větší oblasti jako polygony rozlišené kategorie: souvislý porost (100% - 80%) nesouvislý porost (79% - 50%) jako linie byly změřeny hranice oblastí ležících mimo NPP – porosty, které mohou svou blízkostí a rozlohou ovlivnit šíření křídlatky v NPP Landek Křídlatka japonská (Reynoutria japonica)Mapování křídlatky proběhlo v celém území NPP Landek.
Mapování bezu černého proběhlo v jedné části NPP Landek s cílem odhadnout časovou náročnost mapování celého území NPP (hojný výskyt tohoto keře v celém území) a najít efektivní postup. Sledované kategorie: souvislý porost (100% - 70%) nesouvislý porost (69% - 40%) rozptýlený výskyt (39% – 5%) Obrázek č. 3: Květenství a listy bezu černého Bez černý (Sambucus nigra)
Tvorba GIS NPP Landek pro AOPK Pomocí programů: Pathfinder, ArcInfo a ArcView jsem vytvořila a upravila jednotlivé vrstvy GIS aplikace Tabulka č. 1: Vrstvy vytvořené z katastrální mapy
Obrázek č. 5: Tabulka atributů vrstvy „cesty“ editace atributů v ArcView Vrstva „cesty“: jednoznačný identifikátor každého úseku (k následujícímu křížení) druh cesty: zpevněná, nezpevněná, pěšina zda úsekem prochází nějaká stezka délka úseku Editace atributů jednotlivých vrstevKaždá vrstva obsahuje atributy podle požadavků AOPK.
Obrazová dokumentace • aktuální stavu tabulí a odpočívadel v době měření • pořízené fotografie: celkový pohled – všechny bodové prvky detail (obsah tabule) – některá místa Obrázek č. 6: Tabulka atributů vrstvy „tabule“
Obrázek č. 7: Fotografie tabule naučné přírodovědné stezky Obrázek č. 8: Detail této tabule Příklad připojovaných fotografií
Využití GIS NPP Landek na AOPK v Ostravě • vizualizace reálného stavu a rozmístění sledovaných prvků v terénu • plánování rekonstrukce a udržování naučných stezek, tabulí a míst určených k odpočinku • sledování výskytu křídlatky japonské v době měření, odhadování dalšího rozšiřování této invazní rostliny • plánování likvidace křídlatky japonské, orientační výpočet celkové plochy jejího výskytu • vytváření kartografických výstupů – orientace v terénu, vyhledávání oblastí výskytu křídlatky japonské v terénu, prezentace celého území NPP apod. • …
Použitá literatura - knihy • kolektiv: Chráněná území České republiky, Ostravsko. Agentura ochrany přírody a krajiny České republiky, rukopis publikace • Pyšek, P., Prach, K.: Invazní rostliny v české flóře. Zprávy České botanické společnosti, ročník 32, Česká botanická společnost, Praha, 1997, 138 stran • Randuška, D., Šomšák, L., Háberová, I.: Barevný atlas rostlin. Nakladatelství Profil, Ostrava, 1986, 640 stran • Rapant, P.: Globální družicové navigační a polohové systémy. rukopis knihy, 2001 • a další
Použitá literatura – články, Internet Dokumentace k NPP Landek (archiv AOPK): • vystřiženéčlánky z novin a časopisů Internet: • http://www.esri.com • http://www.nature.cz • http://www.oku-lbc.cz/zivotni_prostredi • http://www.trimble.com
