  1. DVB-H Uusin tapa siirtää tietoa mobiililaitteiden välillä on DVB-H eli Digital Video Broadcasting Handheld (DVB-H) Datan siirtonopeus on useita megabittejä sekunnissa Voidaan toteuttaa suhteellisen pienin investoinnein

  2. DVB-H DVB-H on uusin DVB standardi Yksi lähetin voi lähettää sekä DVB-T että DVB-H palveluita DVB-H on kokonaan IP pohjainen Koska mobiiliverkko on häiriöherkkää voidaan lisäksi käyttää FEC:tä

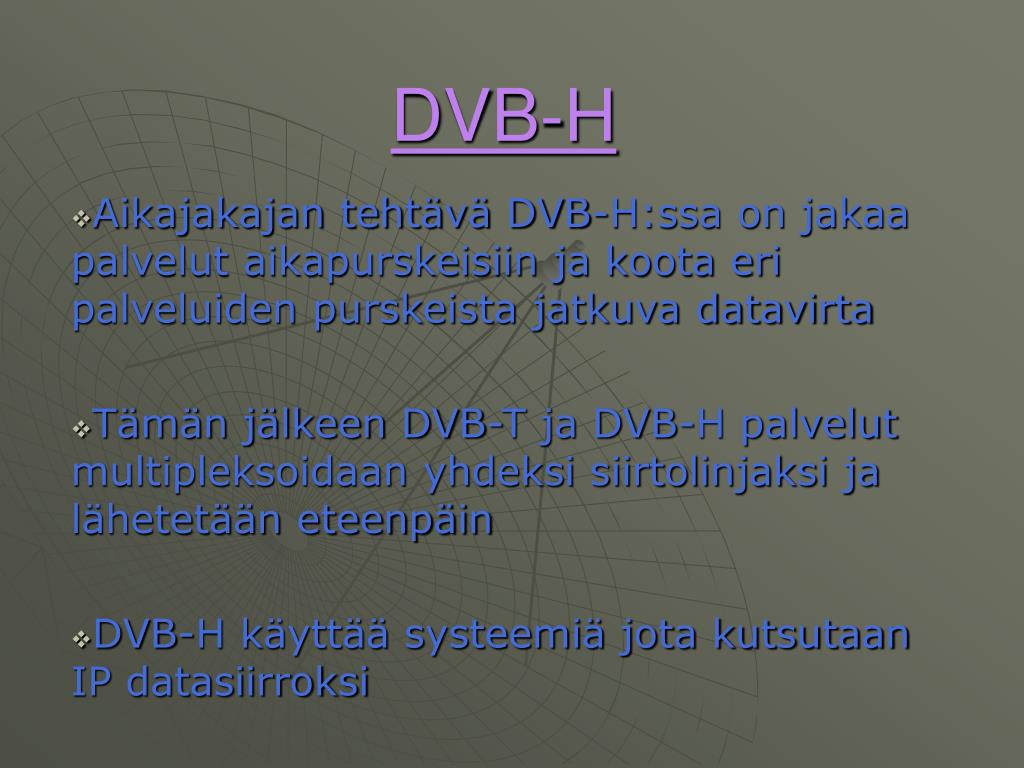

  3. DVB-H Aikajakajan tehtävä DVB-H:ssa on jakaa palvelut aikapurskeisiin ja koota eri palveluiden purskeista jatkuva datavirta Tämän jälkeen DVB-T ja DVB-H palvelut multipleksoidaan yhdeksi siirtolinjaksi ja lähetetään eteenpäin DVB-H käyttää systeemiä jota kutsutaan IP datasiirroksi

  4. DVB-H IP datansiirron spesifikaation pitäisi olla saatavilla vuoden 2005 lopussa(?) Aikajako on yksi DVB-H:n innovaatioista Taot purskeiden välillä voidaan hyödyntää virran säästämiseksi Purskeiden kestoaika voidaan laskea kaavasta Tburst = (ravg /rburst) * ∆t

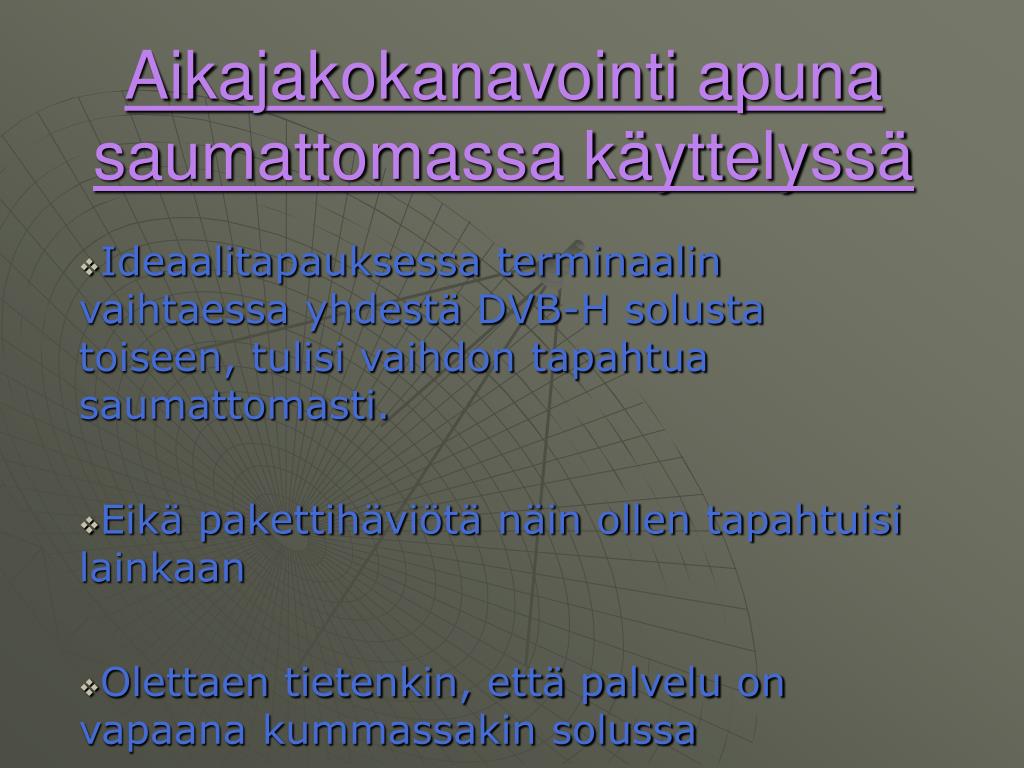

  5. Aikajakokanavointi apuna saumattomassa käyttelyssä Ideaalitapauksessa terminaalin vaihtaessa yhdestä DVB-H solusta toiseen, tulisi vaihdon tapahtua saumattomasti. Eikä pakettihäviötä näin ollen tapahtuisi lainkaan Olettaen tietenkin, että palvelu on vapaana kummassakin solussa

  6. Aikajakokanavointi apuna saumattomassa käyttelyssä Solulla käsitetään tässä tapauksessa alijärjestelmää, joka koostuu joko yhdestä tai useammasta lähettimestä, jotka lähettävät täysin identtistä sisältöä samalla taajuudella (SFN, yhden taajuuden verkko) Solujen sisällä ei tarvita kättelyitä Ongelmia tuottavat ylivuodot, viiveet ja datan yhteneväisyysongelmat

  7. Vaihemodulaatio kuvasta näkyy kuinka pakettien ylivuoto varmistaa käyttelyn hukkumisen

  8. Vaihemodulaatio Jotta edellä mainitut ongelmat voitaisiin välttää, voidaan käyttää kahden solun välillä staattista vaihemodulaatiota Vaihemodulaation pituuden tulisi olla vähintään, aika viipaleen maksimi pituus yhteenlaskettuna terminaalin synkronoin-tiin käytettämän ajan kanssa

  9. Vaihemodulaatio Todellisissa verkoissa useammalla kuin kahdella solulla on yhteiset rajat, eli tarvitaan useampia vaihemodulaatioita Paketteja hukkaamaton kättely, minkä tahansa kahden solun välillä on mahdollista suorittaa, jos käytössä on vähintään neljä vaihemodulaatiota Vaihemodulaatioiden tarpeen määrä ei riipu solujen muodoista

  10. Vaihemodulaatio Vaihemodulaation suunnittelu

  11. IP kapseloinnin synkronointi Tämä on toinen tapa korjata ongelmia Synkronoidaan kaikki IP paketit niin, että kaikilla lähetetyillä aikaviipale- purskeilla kaikissa soluissa on sama sisältö ja ne lähetetään täsmälleen samaan aikaan

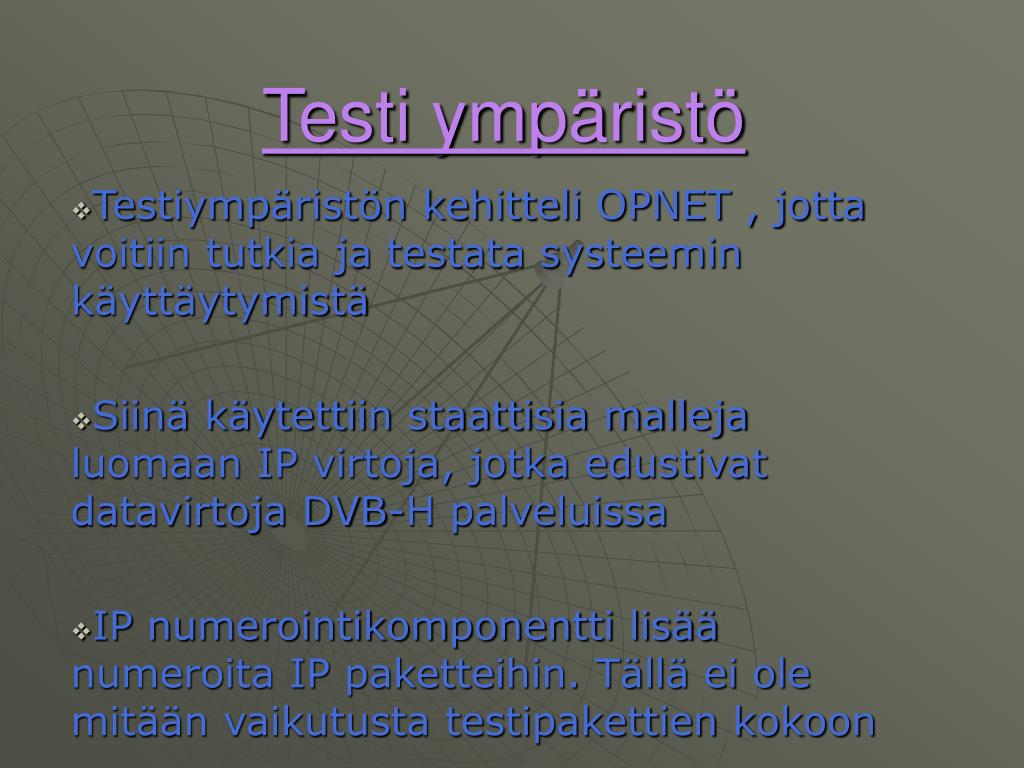

  12. Testi ympäristö Testiympäristön kehitteli OPNET , jotta voitiin tutkia ja testata systeemin käyttäytymistä Siinä käytettiin staattisia malleja luomaan IP virtoja, jotka edustivat datavirtoja DVB-H palveluissa IP numerointikomponentti lisää numeroita IP paketteihin. Tällä ei ole mitään vaikutusta testipakettien kokoon

  13. Testi ympäristö Testikeskittimessä IP paketit monistetaan neljään eri polkuun, jotka menevät neljään lähettimeen Vaihemodulaatio kontrolleri manageroi neljää DVB-H lähetintä, tarjoten näille viestien synkronisaatiota Asiakas huomioi ainoastaan nykyiseltä solulta vastaanotetut paketit

  14. Testi ympäristö Kättelygeneraattori generoi DVB-H:n asiakasterminaaleille malleja, joiden mukaan soluja vaihdetaan Oletetaan, että DVB-H:n fyysinen kerros korjaa kaikki lähetysvirheet Ainoastaan IP pakettien katoamiset kättelyjen yhteydessä merkitään muistiin

  15. Testin tulokset Parametrit valittiin siten, että DVB-H verkko vastaisi mahdollisimman hyvin todellisuutta IP palvelun datanopeus 384 kbit/s IP paketin koko 1 kB IP palvelun paketti-intervalli vakio DVB-H datanopeus 8 Mbit/s DVB-H kierrosaika 8 sekuntia Aikajako jitteri 0 Terminaalin synkronointiaika 200 ms Kättely intervalliaika 1200s ja 2400s

  16. Testin tulokset Palveluna käytettin mobiili TV palvelua Tuloksista nähdään, että ilman synkronointia, IP paketteja häviää, vaikka syöttöviivettä ei olisikaan Tämä johtuu aikaviipaleiden mahdol-lisista ylivuodoista

  17. Testin tulokset Viiveiden kasvaessa IP pakettien häviämistodennäköisyys kasvaa todella nopeasti Synkronoinnin etuna on, ettei yhtään IP paketti virhettä aiheudu kun kyseessä on ideaalinen syöttöverkko ilman viiveitä. Toisaalta jo pienikin viive aiheuttaa merkittävää paketien katoamista

  18. Testin tulokset Lisätestit todistavat, että pienimmille DVB-H kierrosajoille, vaihemodulaation tuomat edut ovat suurimmat. Koska vaihemodulaatio ei vaadi lisä-signalointia verkossa, lisäkompleksisuutta ei myöskään tarvita Yksinkertaisten palvelujen yhteydessä tämä tarjoaa huomattavasti laadukkaammat yhteydet käyttäjille
