  1. DVB(1) 高永安老師 報告人：吳林達 報告日期：2005/10/20

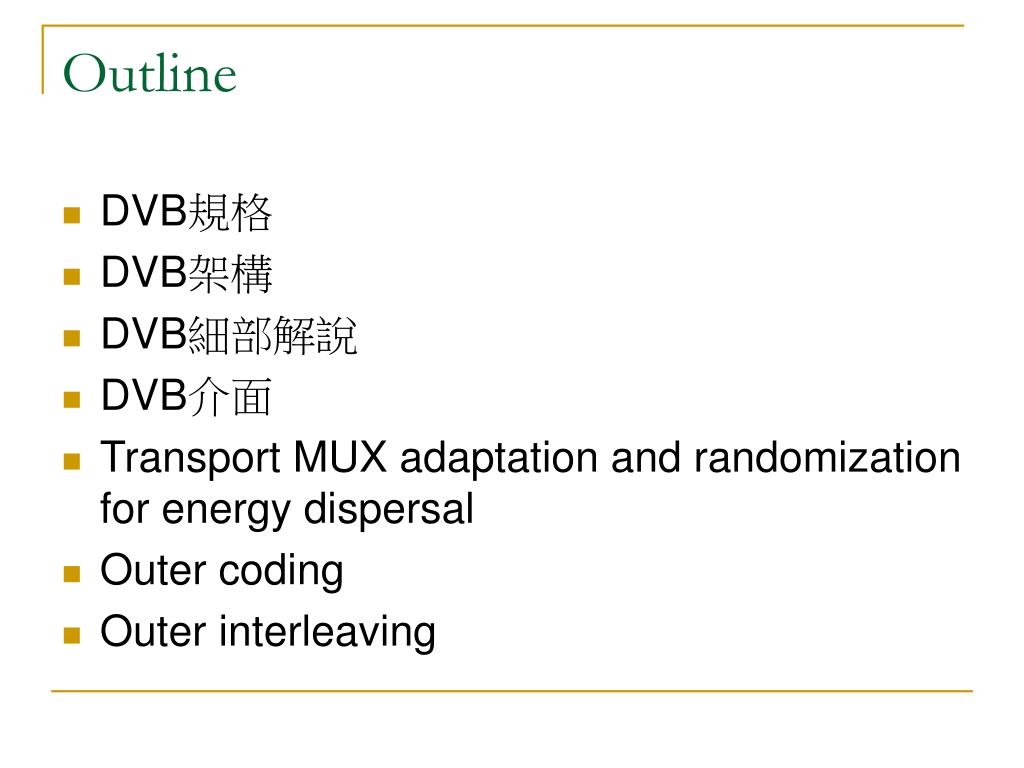

  2. Outline • DVB規格 • DVB架構 • DVB細部解說 • DVB介面 • Transport MUX adaptation and randomization for energy dispersal • Outer coding • Outer interleaving

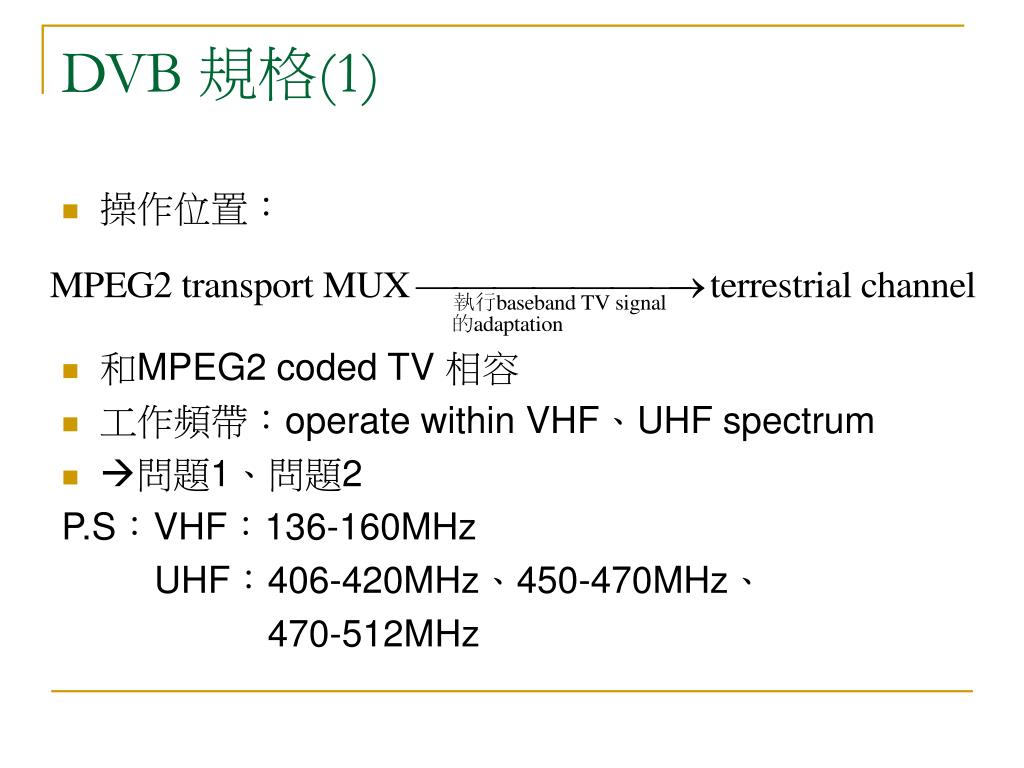

  3. DVB 規格(1) • 操作位置： • 和MPEG2 coded TV 相容 • 工作頻帶：operate within VHF、UHF spectrum • 問題1、問題2 P.S：VHF：136-160MHz UHF：406-420MHz、450-470MHz、 470-512MHz

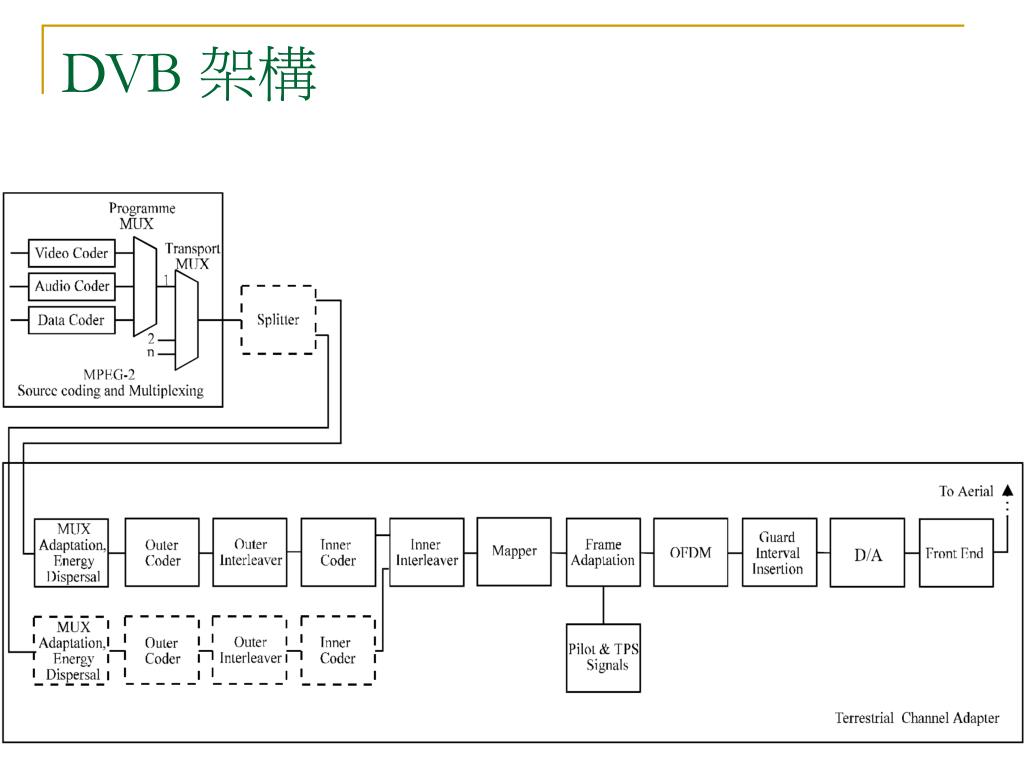

  4. DVB 架構

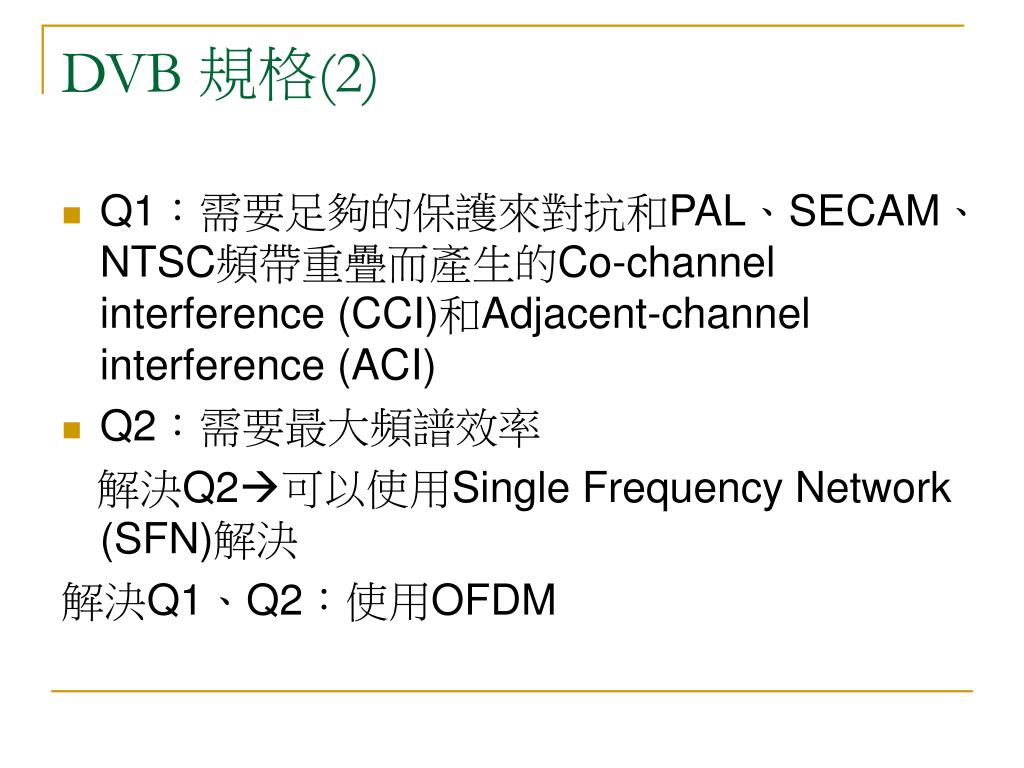

  5. DVB 規格(2) • Q1：需要足夠的保護來對抗和PAL、SECAM、NTSC頻帶重疊而產生的Co-channel interference (CCI)和Adjacent-channel interference (ACI) • Q2：需要最大頻譜效率 解決Q2可以使用Single Frequency Network (SFN)解決 解決Q1、Q2：使用OFDM

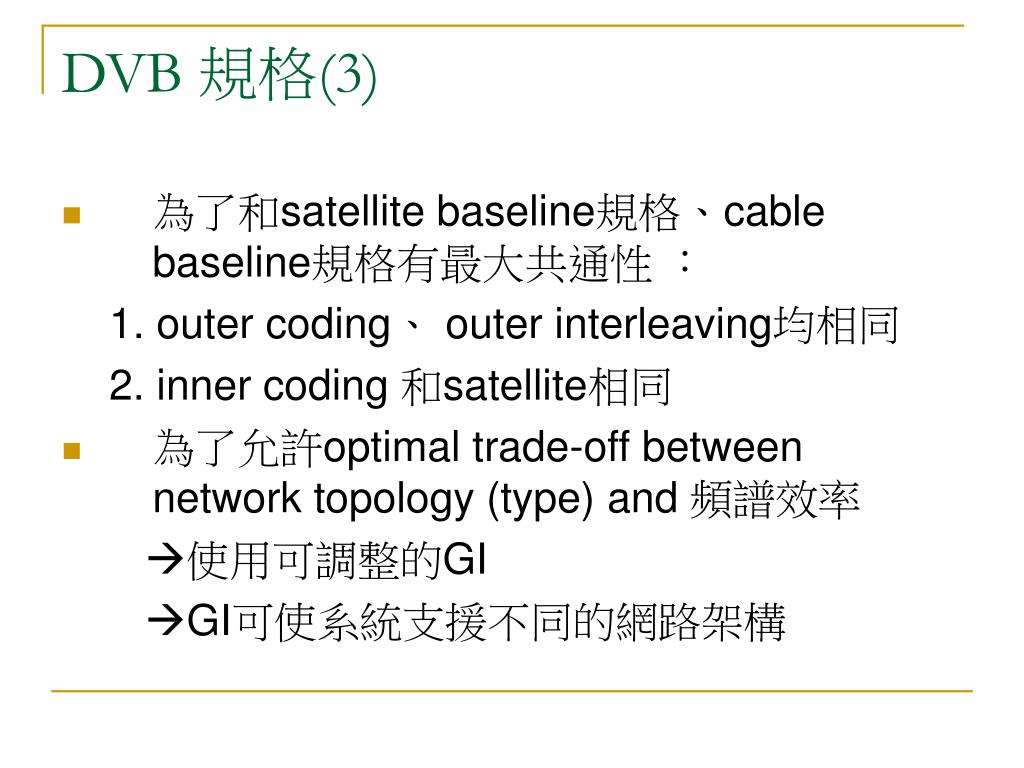

  6. DVB 規格(3) • 為了和satellite baseline規格、cable baseline規格有最大共通性 ： 1. outer coding、 outer interleaving均相同 2. inner coding 和satellite相同 • 為了允許optimal trade-off between network topology (type) and 頻譜效率 使用可調整的GI GI可使系統支援不同的網路架構

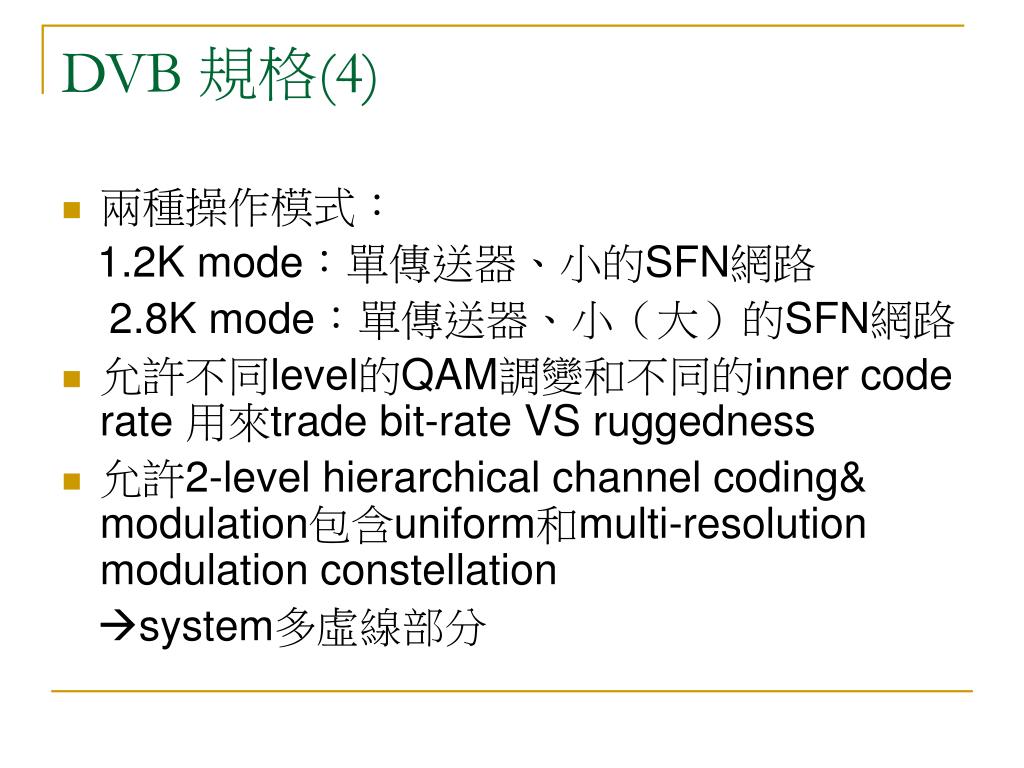

  7. DVB 規格(4) • 兩種操作模式： 1.2K mode：單傳送器、小的SFN網路 2.8K mode：單傳送器、小（大）的SFN網路 • 允許不同level的QAM調變和不同的inner code rate 用來trade bit-rate VS ruggedness • 允許2-level hierarchical channel coding& modulation包含uniform和multi-resolution modulation constellation system多虛線部分

  8. DVB 架構

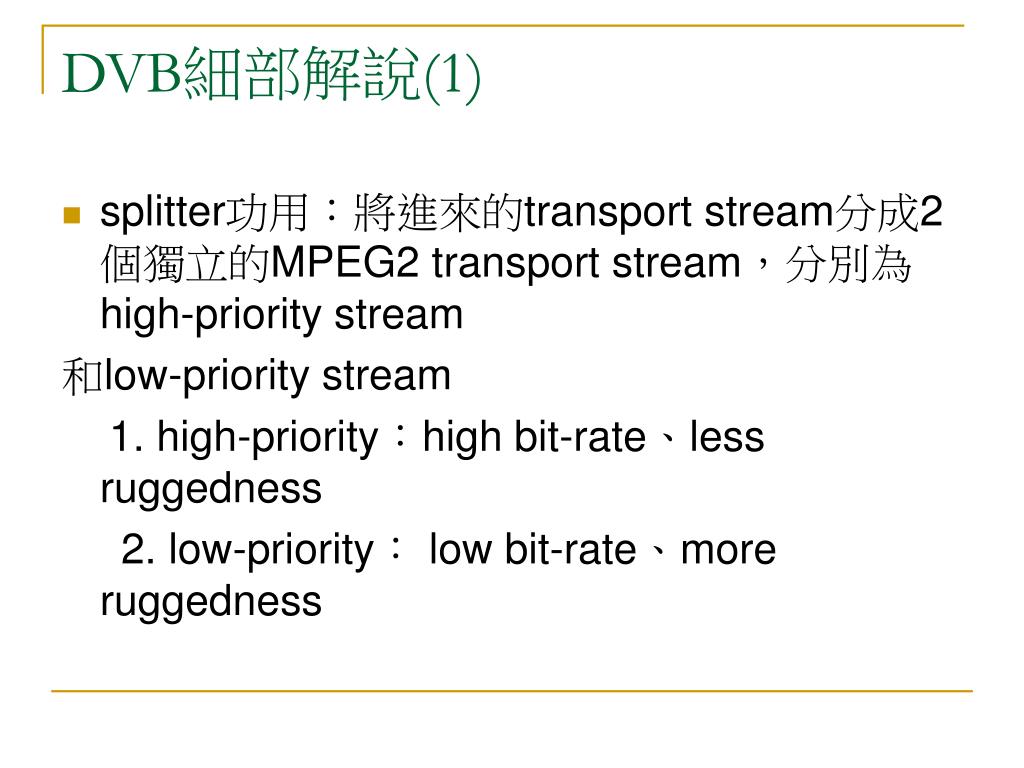

  9. DVB細部解說(1) • splitter功用：將進來的transport stream分成2個獨立的MPEG2 transport stream，分別為 high-priority stream 和low-priority stream 1. high-priority：high bit-rate、less ruggedness 2. low-priority： low bit-rate、more ruggedness

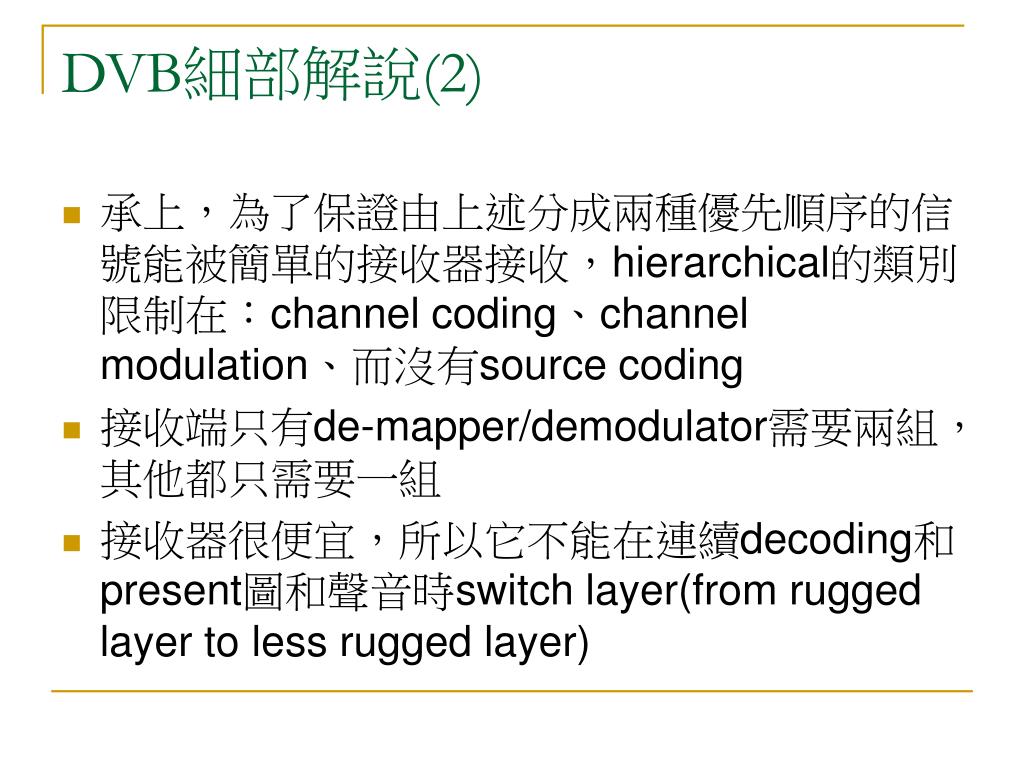

  10. DVB細部解說(2) • 承上，為了保證由上述分成兩種優先順序的信號能被簡單的接收器接收，hierarchical的類別限制在：channel coding、channel modulation、而沒有source coding • 接收端只有de-mapper/demodulator需要兩組，其他都只需要一組 • 接收器很便宜，所以它不能在連續decoding和present圖和聲音時switch layer(from rugged layer to less rugged layer)

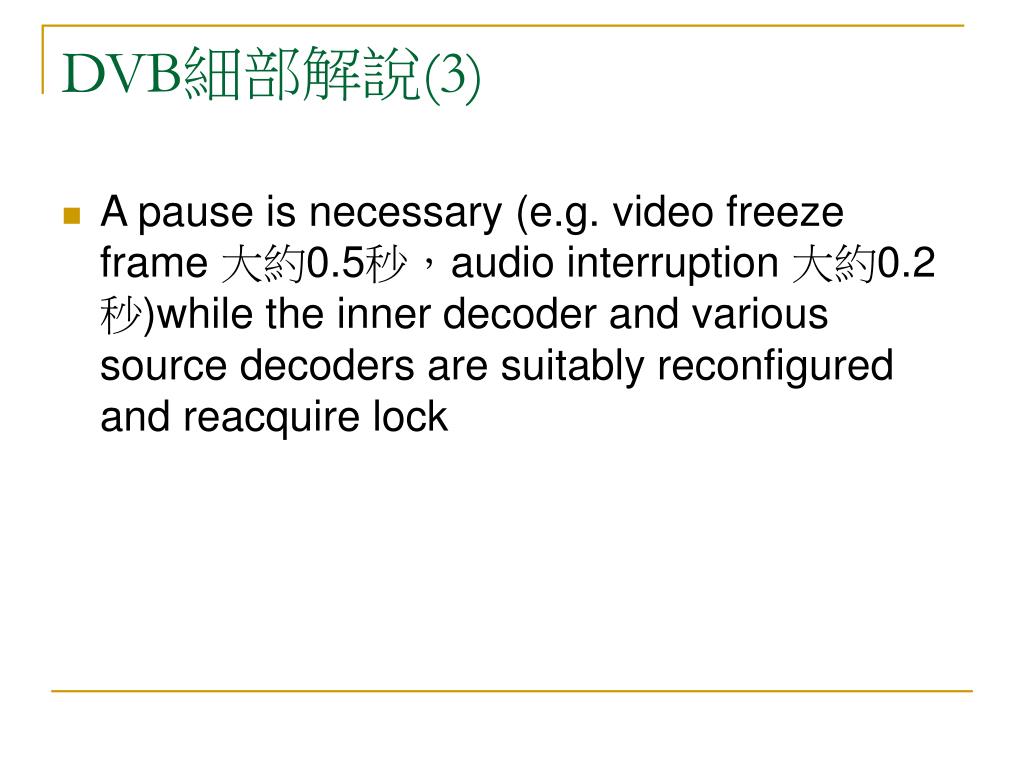

  11. DVB細部解說(3) • A pause is necessary (e.g. video freeze frame 大約0.5秒，audio interruption 大約0.2秒)while the inner decoder and various source decoders are suitably reconfigured and reacquire lock

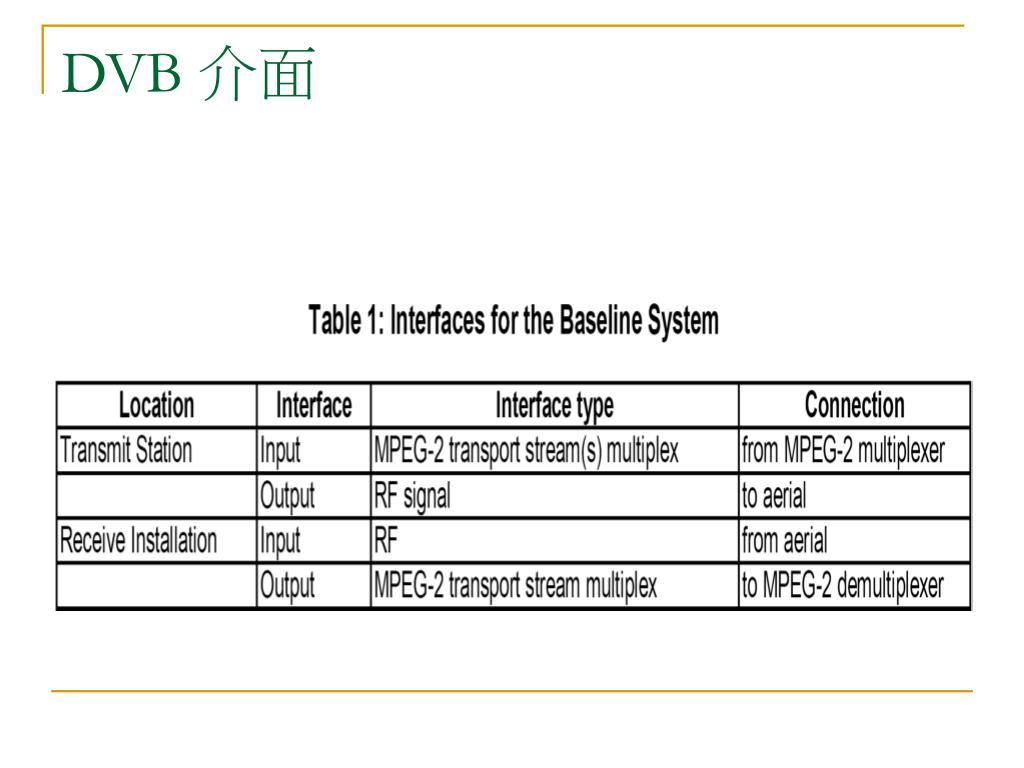

  12. DVB 介面

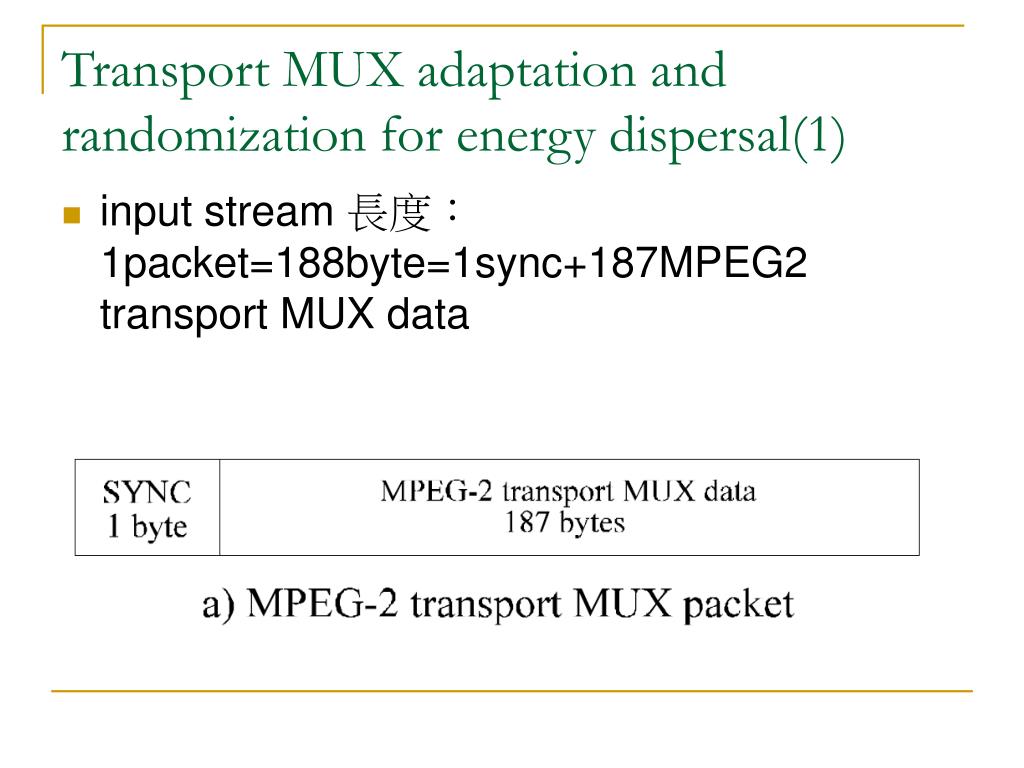

  13. Transport MUX adaptation and randomization for energy dispersal(1) • input stream 長度：1packet=188byte=1sync+187MPEG2 transport MUX data

  14. Transport MUX adaptation and randomization for energy dispersal(2) • sync byte以 (01000111)表示 • 為了確保足夠的binary transition，要以下面的多項式( ，來源：satellite baseline，規格：EN 300 421，初始值=100101010000000 )將原始信號打亂 • 要randomize的只有data(187bytes)部分，sync不做

  15. Transport MUX adaptation and randomization for energy dispersal(3) • 每8個packet成1個group • 8個packet中，第1個同步byte為 ( ) 提供descrambler的初始信號。 • 由上圖，除了第1個byte外，scrambler產生的PRBS(Pseudo Random Binary Sequence )是連續的，但是遇到同步byte時，產生的值被disable，所以scrambler的週期是188*8-1=1503bytes

  16. Outer coding(1) • Reed-solomon RS (204，188，t=8) shortened code，由 original systematic RS(259，239，t=8)code 得到，被用在b圖的188byte上(包含同步byte)，最後長度=188+產生之16(parity byte)=204bytes(c圖)

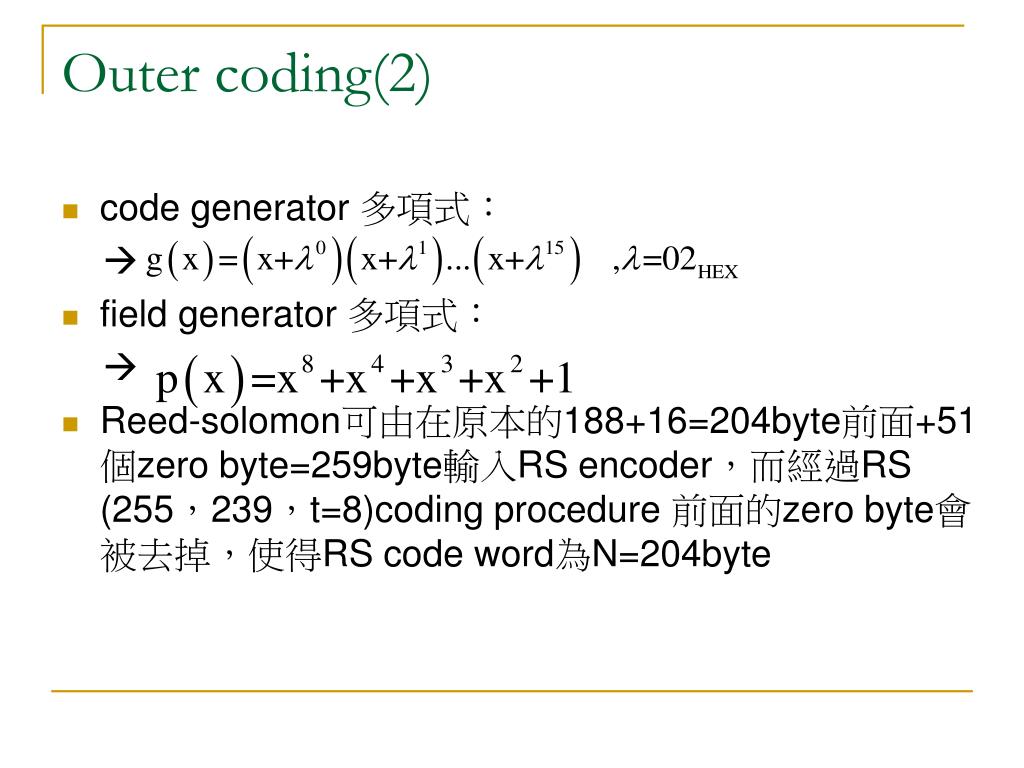

  17. Outer coding(2) • code generator 多項式：  • field generator 多項式：  • Reed-solomon可由在原本的188+16=204byte前面+51個zero byte=259byte輸入RS encoder，而經過RS (255，239，t=8)coding procedure 前面的zero byte會被去掉，使得RS code word為N=204byte

  18. Outer interleaving • 當depth，branch(I)=12, 則cell per branch=
