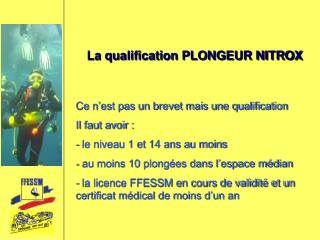

La qualification PLONGEUR NITROX. Ce n’est pas un brevet mais une qualification Il faut avoir : le niveau 1 et 14 ans au moins au moins 10 plongées dans l’espace médian la licence FFESSM en cours de validité et un certificat médical de moins d’un an. La qualification PLONGEUR NITROX.

farrah
Télécharger la présentation

La qualification PLONGEUR NITROX

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. La qualification PLONGEUR NITROX Ce n’est pas un brevet mais une qualification Il faut avoir : le niveau 1 et 14 ans au moins au moins 10 plongées dans l’espace médian la licence FFESSM en cours de validité et un certificat médical de moins d’un an

  2. La qualification PLONGEUR NITROX Le plongeur titulaire de la qualification PLONGEUR NITROX pourra utiliser le mélange nitrox le plus approprié avec au maximum 40 % d’oxygène. Ses prérogatives de niveau de plongée restent les mêmes.

  3. La qualification PLONGEUR NITROX La qualification suivante sera PLONGEUR NITROX CONFIRME Elle permettra d’utiliser tous les mélanges nitrox ainsi que l’oxygène pur en décompression. Il faut être niveau 2 minimum il est plongeur nitrox confirmé , il utilise pour son palier une bouteille de nitrox à 80 % d’oxygène

  4. Qu'est ce que le NITROX • Nitrox vient de la contraction de • NITRogen (Azote en anglais) • OXygen (Oxygène en anglais) • Chez les anglo-saxons ont l ’appelle aussi EAN pour Enriched Air Nitrox • L ’air contient • ...% d ’oxygène • ... % d ’azote • les ..…. % de CO2 sont négligés • En général, on appelle nitrox un mélange d ’azote et d ’oxygène autre que l ’air et contenant plus d ’oxygène que l ’air.

  5. Qu'est ce que le NITROX • Nitrox vient de la contraction de • NITRogen (Azote en anglais) • OXygen (Oxygène en anglais) • Chez les anglo-saxons ont l ’appelle aussi EAN pour Enriched Air Nitrox • L ’air contient • 21 % d ’oxygène • 79 % d ’azote • les 0.03 % de CO2 sont négligés • En général, on appelle nitrox un mélange d ’azote et d ’oxygène autre que l ’air et contenant plus d ’oxygène que l ’air.

  6. Avantages et inconvénients du NITROX

  7. Avantages du NITROX • En augmentant la quantité d ’Oxygène, on réduit la quantité d ’azote, ainsi le nitrox permet : Saturation moins importante, car PpN2 moindre. Donc moins de narcose au fond et pour une même plongée (temps x profondeur) : - moins de paliers ou, en faisant les paliers air quand même, plus de sécurité. - Moins de fatigue post-plongée- intervalles de surfaces plus courts, ou moins de paliers à la 2éme plongée. - délai "no fly" plus court.. • Réduire la consommation d ’environ 10 %, • Diminuer les risques d ’ADD pour un même profil de plongée qu’à l ’air,

  8. Inconvénients du NITROX • Au delà d’une certaine profondeur l ’oxygène devient toxique (Hyperoxie) • La fabrication du mélange demande une grande attention et un matériel spécifique • Le matériel doit être compatible oxygène si le pourcentage d ’O2 est supérieur à 40 %. • La plongée est plus chère.

  9. Convention • Une convention pour la désignation des mélanges nitrox : X/Y • X pourcentage d'oxygène • Y pourcentage d'azote • Ainsi, un nitrox 40/60 contient : • 40 % d'oxygène • 60% d'azote

  10. Réglementation pour la plongée aux mélanges

  11. Les qualifications NITROX FFESSM • Qualification de PLONGEUR NITROX • Niveau 1 minimum • 10 plongées dans la zone des 20 m • Utilisation d’un mélange nitrox 40/60 au maximum • Qualification de PLONGEUR NITROX CONFIRME • Niveau 2 minimum • 10 plongées nitrox dans la zone des 20 m • 10 plongées dans la zone des 30-40 m • Utilisation de tous les mélanges nitrox et de l ’oxygène pur • Moniteur Nitrox confirmé • Moniteur 1er degré ou équivalent • Qualification Plongeur nitrox confirmé

  12. Prérogatives du plongeur nitrox • Elles ne peuvent dépasser celles de son niveau technique définies par arrêté du 09 juillet 2004. • Utilisation du nitrox 40/60 maximum • Condition de pratique en exploration définies dans l ’arrêté du 28 août 2000

  13. Équivalences FFESSM / CMAS

  14. Rappel de Physique La loi de Dalton

  15. Loi de Dalton La pression partielle d’un gaz dans un mélange est la pression qu’aurait ce gaz si il occupait à lui seul tout le volume du mélange de gaz soit : Pp d’un gaz = Pression du mélange x % de ce gaz Exemple 1 Si un volume d’air est à 100 bar, la pression partielle de chacun des gaz dans la bouteille est • d’O2 = .. bar • de N2 = .. bar

  16. Loi de Dalton La pression partielle d’un gaz dans un mélange est la pression qu’aurait ce gaz si il occupait à lui seul tout le volume du mélange de gaz soit : Pp d’un gaz = Pression du mélange x % de ce gaz Exemple 1 Si un volume d’air est à 100 bar, la pression partielle de chacun des gaz dans la bouteille est • d’O2 = 21 bar • de N2 = 79 bar

  17. Loi de Dalton La pression partielle d’un gaz dans un mélange est la pression qu’aurait ce gaz si il occupait à lui seul tout le volume du mélange de gaz soit : Pp d’un gaz = Pression du mélange x % de ce gaz Exemple 2 Pour l’utilisation d’un nitrox 40/60 quelle est la pression partielle de chacun des gaz respirés à 20 m de profondeur • d’O2 = … bar • de N2 = … bar

  18. Loi de Dalton La pression partielle d’un gaz dans un mélange est la pression qu’aurait ce gaz si il occupait à lui seul tout le volume du mélange de gaz soit : Pp d’un gaz = Pression du mélange x % de ce gaz Exemple 2 Pour l’utilisation d’un nitrox 40/60 quelle est la pression partielle de chacun des gaz respirés à 20 m de profondeur • d’O2 = 1.2 bar ( 3 b x 40% ) • de N2 = 1.8 bar ( 3b x 60% )

  19. Loi de Dalton Pression Partielle PpGAZ = Pabs x %GAZ Tableau des pressions partielles d ’oxygène en fonction de la profondeur pour un nitrox 40/60 : Danger PPO2 > 1,6 b

  20. La profondeur maximum d’utilisation(P.M.U.) Au delà d’une certaine profondeur l ’oxygène devient toxique (Hyperoxie) Seuil d’hyperoxie retenu par la FFESSM Pp d’O2 maxi = 1.6 b Donc le mélange nitrox utilisé nous limitera à une profondeur maximum à ne pas dépasser correspondant à 1,6 b atteint.

  21. La profondeur maximum d’utilisation(P.M.U.) Pour la trouver, on calcule la pression absolue Pression partielle d’un gaz : PpGAZ = Pabs x %GAZ donc Pression absolue : Pabs = PpGAZ / %GAZ Pression absolue , donc profondeur , pour laquelle la Pp O2 max = 1,6 bar avec le % de O2 du nitrox utilisé Pabsmax = Pp O2 max / %O2 du Nitrox Ainsi avec un Nitrox 40/60, on ne dépassera pas 1,6 / 40% = 1,6 / 0,4 = 4 b …..

  22. La profondeur maximum d’utilisation(P.M.U.) Pour la trouver, on calcule la pression absolue Pression partielle d’un gaz : PpGAZ = Pabs x %GAZ donc Pression absolue : Pabs = PpGAZ / %GAZ Pression absolue , donc profondeur , pour laquelle la Pp O2 max = 1,6 bar avec le % de O2 du nitrox utilisé Pabsmax = Pp O2 max / %O2 du Nitrox Ainsi avec un Nitrox 40/60, on ne dépassera pas 1,6 / 40% = 1,6 / 0,4 = 4 b …..soit 30 m

  23. Utilisation des tables

  24. La profondeur équivalente Permet d’utiliser avec un mélange nitrox, des tables de décompression prévues pour de l ’air . La profondeur équivalente en plongée nitrox est la profondeur pour laquelle, avec de l’air, on aurait la même pression partielle d ’azote • On calcule la pression absolue équivalente air: PabsÉquivalente = Pabs Réelle x (% N2 nitrox/ % N2 Air) • On en déduit la profondeur équivalente air.

  25. La profondeur équivalente exemple • Plongée à 30 m de profondeur réelle PabsRéelle= 30/10 + 1 = 4 bars • Utilisation d’un nitrox 40/60 soit 60% de N2 • Pression absolue équivalente air: PabsÉquivalente = …………………… donc Profondeur équivalente air = .. m

  26. La profondeur équivalente exemple • Plongée à 30 m de profondeur réelle PabsRéelle= 30/10 + 1 = 4 bars • Utilisation d’un nitrox 40/60 soit 60% de N2 • Pression absolue équivalente air: PabsÉquivalente = 4 x 60/79 = 3 bars donc Profondeur équivalente air = 20 m

  27. La profondeur équivalente 2ème exemple • Plongée à 25 m de profondeur réelle • Utilisation d’un nitrox 32/68 • Pression absolue équivalente air: PabsÉquivalente = donc Profondeur équivalente air = m

  28. La profondeur équivalente 2ème exemple • Plongée à 25 m de profondeur réelle PabsRéelle= 25/10 + 1 = 3,5 bars • Utilisation d’un nitrox 32/68 soit 68% de N2 • Pression absolue équivalente air: PabsÉquivalente = 3,5 x 68/79 = 3 bars donc Profondeur équivalente air = 20 m

  29. Tables MN 90 • Pas de modification de la durée des paliers « air » • Pas de modification de la profondeur des paliers « air » • Pas de modification de la vitesse de remontée • On rentre dans la table en utilisant la profondeur équivalente • Ne pas dépasser 2 heures d ’immersion • Ne prend pas en compte des seuils de toxicité de l ’oxygène • Majorations calculées à partir des profondeurs équivalentes • Gestion des consécutives, successives et des procédures d ’urgences identiques à l ’air

  30. Courbe de sécurité Air et Nitrox • Courbe de sécurité sur la base des MN 90

  31. NE PAS CONFONDRE un nitrox 40/60 contient 40 % d'oxygène et 60% d'azote • Calcul de la profondeur maximum d’utilisation Le problème c’est l’oxygène donc on la calcule avec le % d’oxygène du nitrox • Calcul de la profondeur équivalente Le problème pour les paliers c’est l’azote donc on la calcule avec le % d’azote du nitrox

  32. Les ordinateurs Nitrox

  33. Un ordinateur Nitrox affiche la profondeur réelle Il calcule les pressions partielles d'azote auxquelles le plongeur est soumis durant la plongée pour afficher la décompression adaptée. Il doit être configuré avant chaque plongée , avec : - Le type de Nitrox utilisé : %O2. - La Pression partielle d’ O2 maximale à ne pas dépasser. - La profondeur maximale à ne pas dépasser. Des alarmes se manifestent en cas de dépassement de la profondeur maxi ou de la PP O2 maxi , ou si votre organisme atteint les 100 % de toxicité en Oxygène

  34. Les accidents dus à l ’oxygène Exposition maximale instantanée, avec toxicité sur le système nerveux central « l’Effet Paul BERT » Exposition dans la durée, avec toxicité pulmonaire « Effet LORRAIN-SMITH »

  35. Effet Paul BERT En général inexistant lors des plongées à l ’air, c’est la limite principale pour les plongées Nitrox Il correspond à une atteinte du système nerveux central • Conditions d ’apparition • Exposition à PpO2 > 1,6 bar • Une dose cumulée d’oxygène trop importante Susceptibilité variable selon l ’individu Susceptibilité variable chez le même individu de manière imprévisible

  36. Effet Paul BERT , Signes • Signes annonciateurs • Crise convulsive sans signe avant coureur • Accélération de la fréquence cardiaque • Nausées • Vertiges • Crampes, convulsions de la face • Troubles visuels • Troubles auditifs : bourdonnement • Euphorie, troubles du comportement • Déroulement de la crise • Phase tonique de contracture généralisée en extension associée à une apnée ( Attention à la surpression) • Phase clonique (2 à 3 min) de convulsions, morsure de la langue, perte d’urine • Phase de dépression (10 min) de retour progressif à la conscience, confusion

  37. Effet Paul BERT, Conduite à tenir • L ’agitation de l ’accidenté présente un risque pour le sauveteur pendant la phase tonique • Risque de surpression pulmonaire pendant la phase tonique, • il es recommandé de ne rien faire sinon maintenir la profondeur. • Attention à : • Perte d ’embout • Ne pas remonter pendant la phase tonique • Évacuation

  38. Effet Paul BERT, Prévention • Reconnaître les signes annonciateurs • Dans ce cas, remonter immédiatement • Respect de la limite de PpO2 de 1,6 b maxi, soit 30 m maxi avec un Nitrox 40/60. • Diminuer ces limites en cas de plongée au froid ou de travail au fond • Calcul des % SNC (Programme Nitrox confirmé)

  39. Effet Lorrain Smith C’est une irritation pulmonaire dû à une exposition prolongée à l ’Oxygène • Condition d ’apparition • Apparition lente et progressive • Longues expositions a une PpO2 > 0,5 b (plusieurs heures) • Disparaît si PpO2 < 0,5 b • Ne concerne pas la plongée à l ’air • Prise en compte pour • l ’oxygénothérapie hyperbare • les plongées / palier prolongés en hyperoxie • les plongées à saturation

  40. Loi de Dalton Pression Partielle PpGAZ = Pabs x %GAZ Tableau des pressions partielles d ’oxygène en fonction de la profondeur pour un nitrox 40/60 : Danger PPO2 > 1,6 b

  41. Effet Lorrain Smith, Signes • Toux d ’intensité croissante avec la durée d ’exposition • Œdème pulmonaire • Broncho pneumonie réversible

  42. Effet Lorrain Smith, Prévention • Limiter les plongées à 2 h maximum • Au programme nitrox confirmé calcul des OTU (OxygenToxic Unit) et des UPTD (Unit of PulmonaryToxicity Dose)

  43. Matériel pour la plongée Nitrox

  44. Les risques de l ’oxygène L ’oxygène « explose » en présence de graisse • Taux d ’oxygène inférieur à 40 % (± 2,5 %) • Utilisation du matériel standard (détendeur/Stab, …) et d’une bouteille standard si on la remplie directement avec un mélange nitrox 40/60 maxi • La bouteille doit être compatible Oxygène si • L ’oxygène pur est d’abord chargé • La bouteille est ensuite remplie avec de l’air • Taux d ’oxygène supérieur à 40 % (± 2,5 %) • Utilisation d’équipements compatibles oxygène (Détendeurs, manomètre, bouteille etc. …)

  45. Les équipements compatibles oxygène • Utilisation exclusive avec des mélanges Nitrox • Les matériels doivent être repérés clairement • Ne pas mélanger les équipements Air et Nitrox

  46. Procédures

  47. Choisir son mélange • Vérifier PERSONNELLEMENT la pression et faire PERSONNELLEMENT l'analyse de son mélange • Noter le taux mesuré et la profondeur réelle maxi autorisée avec ce taux • sur le bloc • sur le registre

  48. Indications obligatoires (1/2) • Sur le bloc • Profondeur max. pour le mélange utilisé • Première analyse • Date • Nom ou initiales • Pourcentage d ’oxygène mesuré • Deuxième analyse • Date • Nom ou initiales • Pourcentage d ’oxygène mesuré

  49. Indications obligatoires (2/2) • Sur le registre • Obligatoirement • Identifiant de la bouteille • Contenu (Nitrox, Trimix, Air …) • Date • Nom du gonfleur • Pression mesurée • Pourcentage d ’O2 mesuré • De manière facultative : • Date • Nom du plongeur • Pression mesurée • Pourcentage d ’O2 mesuré • La profondeur maxi autorisée avec le mélange
