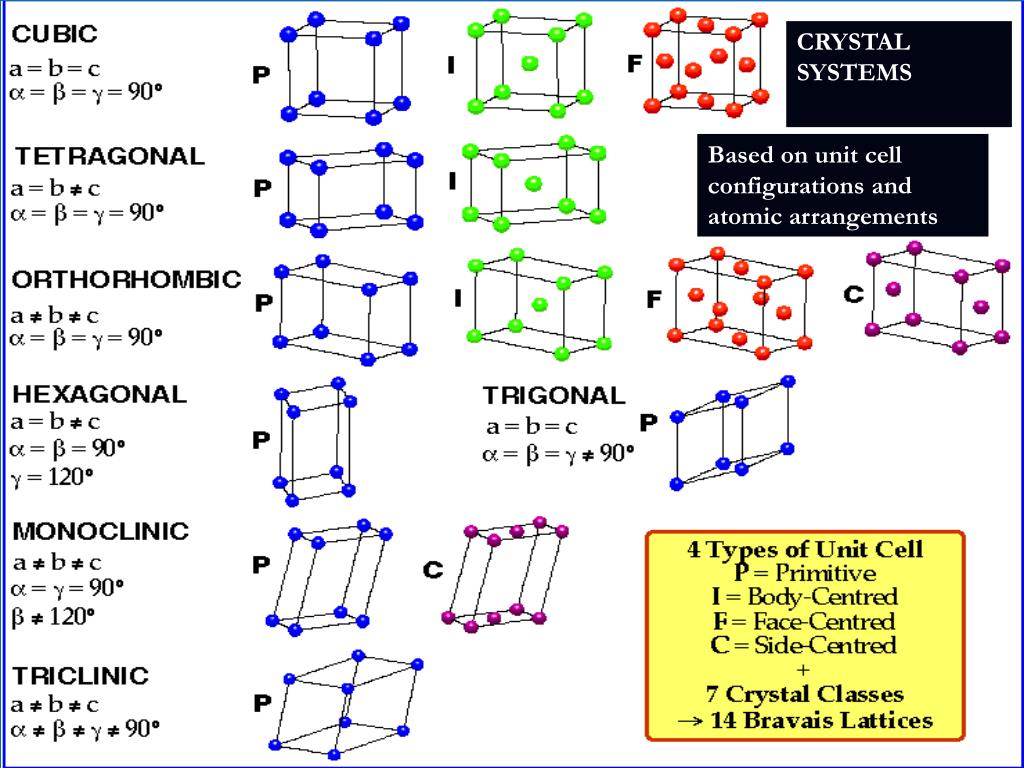

  1. CRYSTAL SYSTEMS Based on unit cell configurations and atomic arrangements

  2. Bazı Metallerin Atom Yarıçapları ve Kristal Kafes Yapıları

  3. Yüzey Merkezli Kübik (YMK) Yapılar Birim hücrenin iki türlü gösterimi

  4. Atomsal Dolgu Faktörü (ADF) Atomik dolgu faktörü (ADF) atomların diziliş sıklığını ifade etmek için kullanılır: ADF = Birim hücredeki atomların toplam hacmi Birim hücre hacmi ADF = 1 ......... Birim hücre tamamen atomlar ile doludur ADF = 0 ......... Birim hücre boştur

  5. G H E F r 2r D C r a A a B YMK lerin Atomik Dolgu Faktörü Unutmayın!!! Atomlar sert kürelerdir ve YMK yapılarda kübin köşegeni boyunca birbirine temas ederler. Birim hücre hacmi, Vc • Birim hücredeki atom sayısı: • Yüzey atomları – 6 x 1/2 = 3 • Köşelerde – 8x1/8 = 1 • Birim hücredeki toplam atom sayısı= 4

  6. G H E F r 2r D C r a A a B YMK yapılar için Atomik Dolgu Faktörü

  7. H G E r F a a 2r r 2 D C A B Hacim Merkezli Kübik (HMK) Yapılar HMK bir yapıda kaç tane atom vardır? HMK bir yapının atomik dolgu faktörü nedir?

  8. H G E r F a a 2r r 2 D C A B HMK Yapılar • Kübin her köşesinde bir atom merkezinde de bir atom bulunur ve köşe atomları merkez atoma teğettir. Atomun yarıçapı r olduğuna göre birim hücrenin bir kenarı a nın r cinsinden değeri • Gerçekte her köşedeki atom komşu 8 birim hücre arasında paylaşılmaktadır. Bir köşede bir birim hücreye ancak 1/8 dilimlik atom düşer. Bu durumda köşe atomların toplamı 8*1/8=1 atomdur. Kübin merkezinde de bir atom bulunduğundan birim hücredeki toplam atom sayısı 1+1=2 adettir. • Atomsal Dolgu Faktörü (ADF) =

  9. ÖDEV!........ • Basit birim hücreli ve Yüzey merkezli bir yapının Atomsal dolgu faktörünü şekiller çizilmiş olarak hesaplayıp bir sonraki derse getiriniz?????

  10. Özgül Ağırlık Hesaplaması Tüm kristal birim hücrelerin tekrarlı dizilimi sonucu oluştuğu için, kristal yapılı malzemelerin özgül ağırlıkları birim hücrenin özgül ağırlığı baz alınarak hesap edilebilir. r : Birim hücrenin özgül ağırlığı n : Birim hücredeki atom sayısı M : Atom kütlesi Vc : Hücre hacmi Atom kütlesi periyodik tabloda atomik kütle birimi gr/mol olarak verilmektedir. Atomik kütle birimini Avagadro sayısını kullanarak grama çeviriniz.

  11. Özgül Ağırlık Hesaplanması Avagadro sayısı, NA= 6.023x1023 atoms/mol Bu nedenle, r : Birim hücrenin özgül ağırlığı n : Birim hücredeki atom sayısı A : Atom kütlesi Vc : Hücrenin hacmi NA : Avagadro sayısı

  12. POLİMORFİZM Demir (Fe) birçok farklı durumda ortaya çıkabilir: • Oda sıcaklığında HMK → α demir • 910°C YMK→ γ demir • 1400°C ve üzerinde HMK→ β demir • 1539°C ve üzerinde→ sıvı

  13. Atomsal Yapı Türleri

  14. Atomsal Yapı Türleri

  15. Polikristal Malzemeler • Metalik malzemelerin çoğu küçük kristal kümeciklerinden oluştuğundan polikristal adını alırlar. • Bu kristal kümeciklerinin kristal yapısı kendi içerisinde düzenlidir. Kristal kümeciklerin ayrımını, bunların birim hücrelerinin dizilişinden anlayabiliriz. • Birleşen kristal kümecikleri arasında tane sınırı adı verilen atomik bir boşluk vardır. Bu bölgede belirli bir düzensizlik görülür. • İnce yapılı metalik cismin kristal tanecikleri daha küçük yapılıdır. Bu nedenle kaba tane yapılı kristale kıyasla daha çok tane sınırı vardır..

  16. Atomsal Yapı Türleri

  17. KRİSTAL KUSURLAR Konu 6

  18. Metallerde Ergime ve Kristalleşme 6-1 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  19. Metallerde Ergime ve Kristalleşme 6-2 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  20. Metallerde Ergime ve Kristalleşme 6-3 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  21. 6-4 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  22. KRİSTAL HATALAR 6-5 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  23. KRİSTAL HATALAR 6-6 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  24. KRİSTAL HATALAR 6-7 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  25. KRİSTAL HATALAR 6-8 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  26. KRİSTAL HATALAR 6-9 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  27. KRİSTAL HATALAR 6-10 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  28. KRİSTAL HATALAR 6-11 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  29. KRİSTAL HATALAR 6-12 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  30. KRİSTAL HATALAR 6-13 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  31. KRİSTAL HATALAR 6-14 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  32. KRİSTAL HATALAR 6-15 UÜ İnşaat Mühendisliği Bölümü Malzeme Bilimi

  33. MEKANİK ÖZELLİKLER Konu 7
