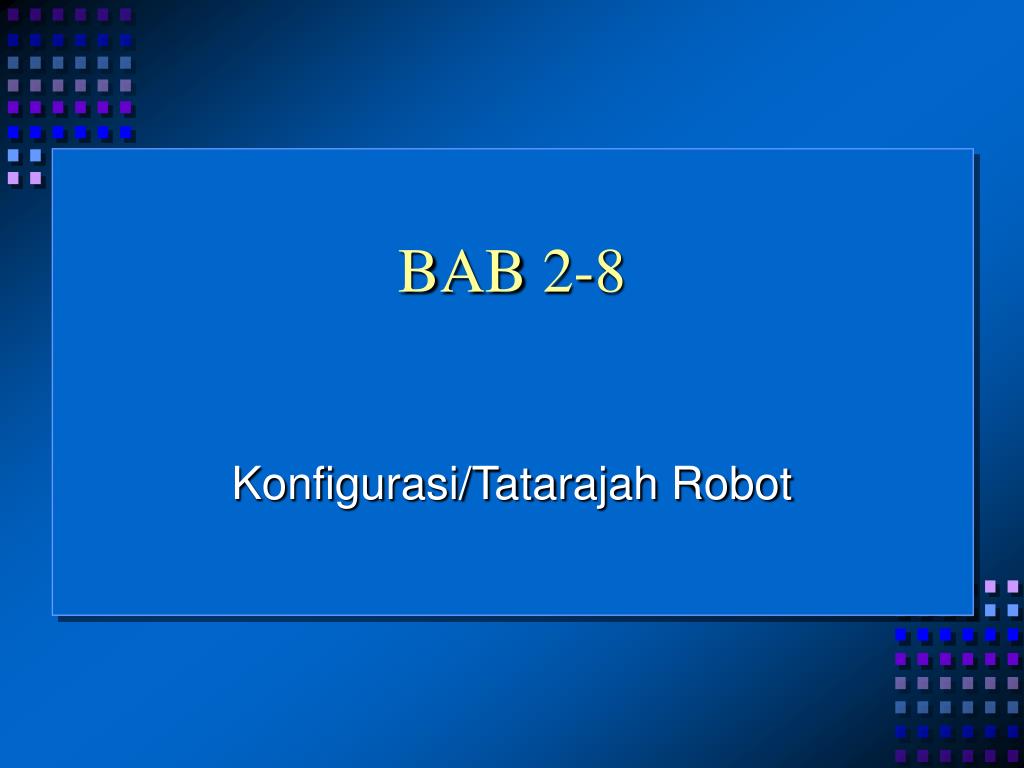

  1. BAB 2-8 Konfigurasi/Tatarajah Robot

  2. Objektif • Boleh mengenalpasti jenis konfigurasi robot • Boleh membezakan setiap konfigurasi • Boleh menerangkan kelebihan dan kekurangan setiap konfigurasi • Boleh menyenaraikan aspek yang perlu diambilkira semasa membuat pemilihan konfigurasi

  3. Kandungan • Pengenalan • Carteisan • Cylindrical • Spherical • Articulated • SCARA • Pemilihan Tatarajah

  4. Pengenalan • Konfigurasi robot merupakan gabungan beberapa jenis pergerakan yg terdapat pada joints • 4 konfigurasi asas • Carteisan • Cylindircal • Spherical • Articulated • Menghasilkan ruang kerja yang berbeza bagi setiap konfigurasi • Pemilihan konfigurasi haruslah sesuai dgn kerja yang harus dilakukan oleh robot

  5. Carteisan • Rectangular/Gantry/Rectilinear,XYZ • Melibatkan 3 linear joints (LLL) utk memposisikan end effector • Menggunakan tiga sliders yang bersudut tegak utk menghasilkan pergerakan x,y dan z • Membentuk ruang kerja bersegiempat

  6. Carteisan

  7. Carteisan • Kelebihan • Mudah divisualkan kerana bergerak dalam 3 arah yg linear • Mampu utk membuat straight-line insertions. • Struktur yg keras dan tegap • Mudah diprogramkan walaupun secara offline • Paksi linear memudahkan pemberhentian pergerakan mekanikal

  8. Carteisan • Kekurangan • Memerlukan ruang kerja yang luas • Paksi agar sukar untuk diubah • Capaian hanya terhad dibahagian hadapan • Aplikasi • Struktur yg rigid, boleh manipulasi beban yg tinggi utk operasi pick-and-place, machine tool loading, dan sebarang aplikasi yg byk menggunakan pergerakan pada paksi x,y dan z • Juga digunakan di dalam assembly (electronics parts insertion) dan juga pengukuran

  9. Cylindrical • Melibatkan gabungan TLL/LTL/LVL • Melibatkan 2 pergerakan Linear dan 1 putaran • Satu slider dipasang pada tiang menegak • Arm dipasang pada slider, boleh bergerak secara radial dirujuk kpd tiang. • Ruang kerja berbentuk silinder

  10. Cylindrical

  11. Cylindrical • Kelebihan • Mudah divisualkan • Mudah diprogramkan • Boleh mempuat capaian yg mudah ke atas cavities dan bukaan mesin • Struktur yg agak rigid, memberikan kebolehan utk mengangkat beban yg berat melalui ruang kerja yg luas

  12. Cylindrical • Kekurangan • Tidak dapat mencapai/bergerak di atas daripada badan. • Tapak paksi putaran kurang tegap berbanding paksi linear. • Ruang kerja yang agak terhad • Aplikasi • Kerap digunakan di dalam operasi pick-and-place • materials handling.

  13. Spherical • Polar • Melibatkan TRL • 1 pergerakan linear dan 2 paksi putaran • Menggunakan telescoping arm (boleh diubah pjg/pendek) pada pangsi mengufuk (horizontal pivot). • Pivot dipasang pada tapak yg boleh berpusing • Ruang kerja berbentuk sfera

  14. Spherical

  15. Spherical • Kelebihan • Boleh menjana ruang kerja yg agak besar • Capaian horinzontal (melintang yang panjang) • Kekurangan • Pergerakan sukar divisual dan dikawal • Membuat capaian secara tegak dan pendek • Aplikasi • Loading and unloading of a punch press • Spotwelding • Assembly

  16. Spherical

  17. Articulated • Anthropomorphics • Melibatkan 3R • Semua joints berputar, sama seperti mekanisme tangan manusia • Mengandungi 2 komponen yg lurus (seperti lengan dan tangan manusia), dua joints~bahu dan siku • Di letakkan di atas tapak yg vertical. • Satu wrist diletakkan pada hujung lengan

  18. Articulated

  19. Articulated • Kelebihan • Mempunyai 3 paksi pergerakan putaran. (max felxibility) • Boleh bergerak/mencapai atas dan bawah halangan. • Beban kerja yang banyak/besar untuk ruang kerja yang kecil. • 2 atau 4 cara/laluan untuk mencapai satu tittik • Kelemahan • Agak sukar diprogramkan secara off-line. • Sukar utk divisualkan

  20. Articulated • Aplikasi • Paling banyak digunakan di dalam industri • Spray painting and weld sealing

  21. SCARA • Selective Compliance Assembly Robot Arm • Versi istimewa articulated configuration • Melibatkan dua joints ( R ) yg selari, membenarkan robot bergerak secara horizontal. • Tambahan satu joint (P) yg bergerak secara vertical • Ruang kerja hampir sama dengan cylindrical tetapi paksi capaian berjenis sendi putaran dalam permukaan yg rata dan selari di atas lantai

  22. SCARA

  23. Pemilihan Tatarajah • Kebolehulangan (Repeatability) • Kebolehan utk bergerak ke titik yg dikehendaki secara berulang dgn ralat minimum • Robot Cartesian-struktur yg tegar • Jangkauan (Reach) • Kebolehan hujung lengan menjangkau jauh dari tapak • Robot sfera dan Joint Arm-lebih berkeupayaan

  24. Pemilihan Tatarajah • Keupayaan Mengangkat • Robot Cylindrical dan Gantry : ketegaran dan keupayaan utk angkat beban • Mengangkat beban ke ruang yang sempit tanpa halangan • Robot Sfera dan Joint Arm sesuai

  25. Kesimpulan • Pembentukan konfigurasi robot adalah berdasarkan kepada gabungan jenis joints • Terdapat 4 konfigurasi asas bagi robot • Setiap konfigurasi mempunyai ruang kerja dan aplikasi yang berbeza • Pemilihan konfigurasi yang bersesuaian bergantung kepada keperluan kerja dan bergantung kepada beberapa aspek
