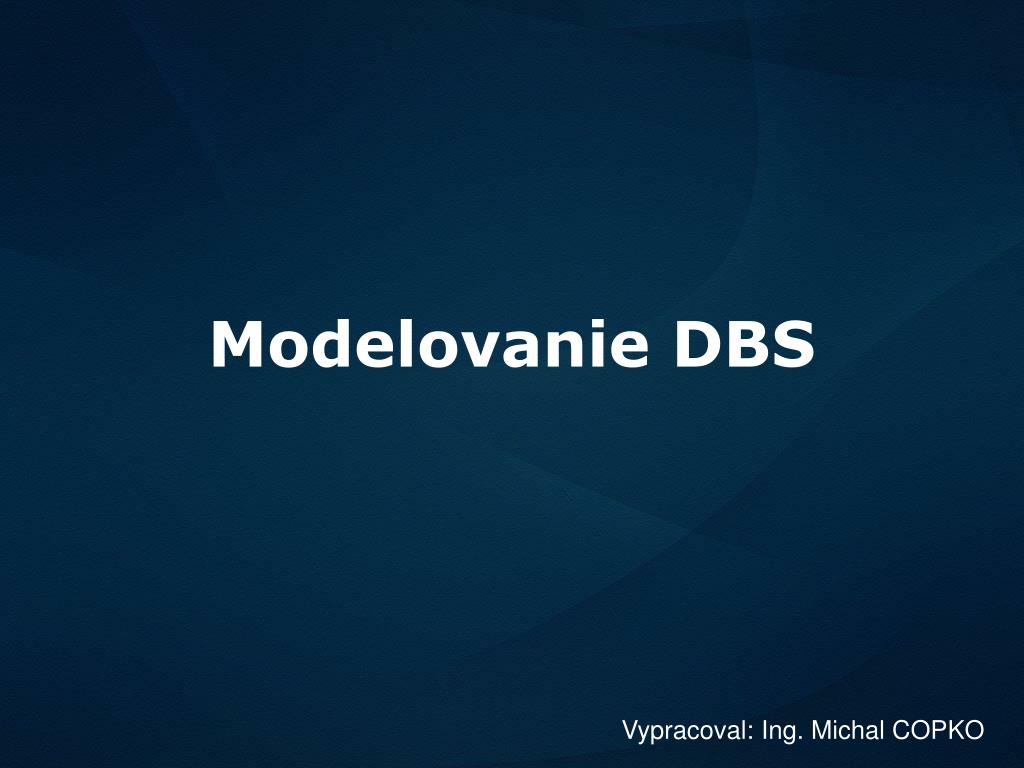

  1. Modelovanie DBS Vypracoval: Ing. Michal COPKO

  2. Jazyk pre modelovanie • na modelovanie dátových entít, procesov, vzťahov a súsledností nie len DBS ale aj informačných systémov a softvérových projektov slúži jazyk UML (unified modeling language) • je to grafický jazyk, ktorý obsahuje rôzne značky pre vyjadrenie entít a vzťahov medzi nimi • ako príklad môže slúžiť vývojový diagram, ktorý poznáme z druhého ročníka

  3. SW pre modelovanie • programové vybavenie, ktoré používame pri modelovaní softvérových projektov má označenie CASE (computer aided software engineering) • na trhu existuje množstvo CASE softvérov od špecifických, určených pre jeden druh modelov (DB Designer, Poseidon, ...) až po komplexné systémy pre modelovanie rozsiahlych systémov (RationalRose, ...)

  4. Entitno-relačný model • Modeluje všetky podstatné údajové entity v systémoch, ich štruktúru, obsah a vzájomné vzťahy • Hlavnou požiadavkou pri jeho tvorbe je poznať dobre entity a vzťahy medzi nimi • Otázka: Aké druhy vzťahov medzi entitami poznáme?

  5. Notácia • notácia je slovo, ktoré vyjadruje, aké značky budú použité pri tvorbe modelu • modely sa líšia značkami a prístupom, ktorý používame pri jeho tvorbe • pri tvorbe ERD sa používajú notácie Oracle, Chen, Martin, Bachman, SSADM

  6. ERD v notácii podľa SSADM

  7. Ako z chaosu?

  8. Príklad
