METODO DE LOS NODOS

gavin-strong avatar
gavin-strong
6 diapositives · 239 Views · Nov 17, 2014

2.5 Ton. c. 2.5 Ton. 2.5 Ton. 1.50m. d. 0.75 Ton. b. 1.50m. e. a. Rax. f. 2.00m. 2.00m. 2.00m. 2.00m. Ray. METODO DE LOS NODOS. Rby. 1.- OBTENCIÓN DE LAS REACCIONES :

#metodo de los nodos #metodo de los nodos ppt #powerpoint #presentation
METODO DE LOS NODOS - slide 1
01 / 6METODO DE LOS NODOS
1 / 17

Télécharger la présentation

METODO DE LOS NODOS
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

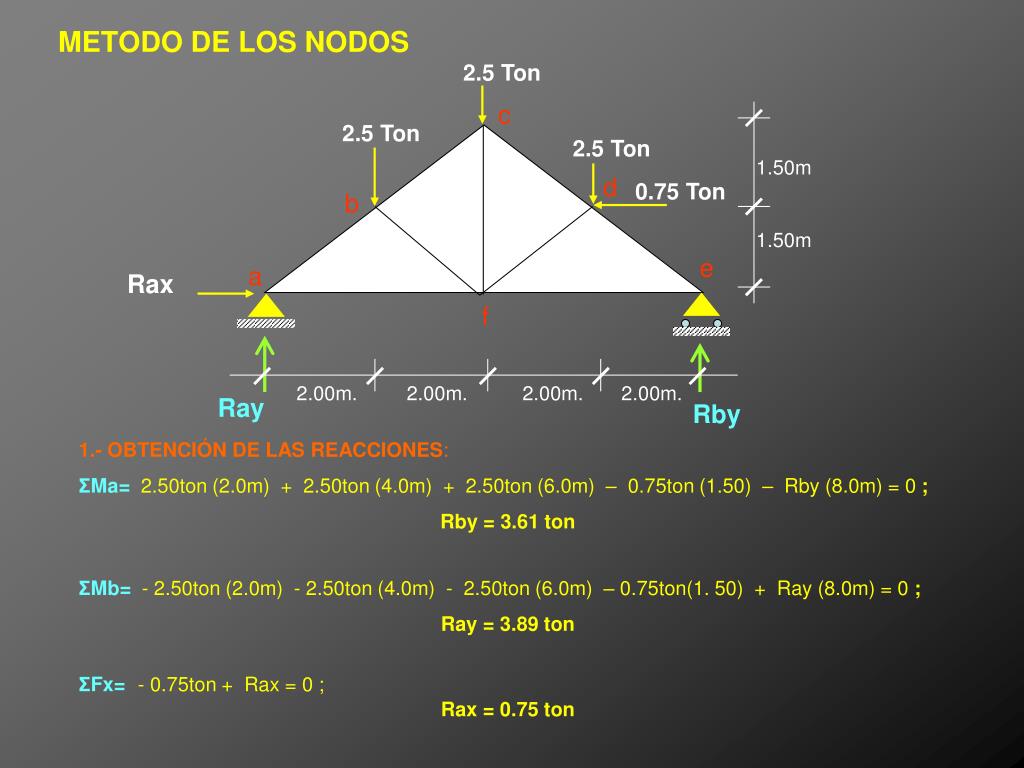

  1. 2.5 Ton c 2.5 Ton 2.5 Ton 1.50m d 0.75 Ton b 1.50m e a Rax f 2.00m. 2.00m. 2.00m. 2.00m. Ray METODO DE LOSNODOS Rby 1.- OBTENCIÓN DE LAS REACCIONES: ΣMa=2.50ton (2.0m) + 2.50ton (4.0m) + 2.50ton (6.0m) – 0.75ton (1.50) – Rby (8.0m) = 0 ; Rby = 3.61 ton ΣMb=- 2.50ton (2.0m) - 2.50ton (4.0m) - 2.50ton (6.0m) – 0.75ton(1. 50) + Ray (8.0m) = 0 ; Ray = 3.89 ton ΣFx= - 0.75ton + Rax = 0 ; Rax = 0.75 ton

  2. Nodo a: ab Rax = 0.75 θ Por lo tanto: ab = 6.48 ton. a af Por lo tanto: af = 4.44 ton. Ray = 3.89 • Representamos resultados en la armadura: 2.50 c 2.50 2.50 d 0.75 b 6.48 e a Rax = 0.75 4.44 f Ray = 3.89 Rby = 3.61

  3. Nodo e: de θ e Por lo tanto: de = 6.02 ton. ef Rby = 3.61 Por lo tanto: ef = 4.81 ton. • Representamos resultados en la armadura: 2.50 c 2.50 2.50 d 0.75 b 6.48 6.02 e a Rax = 0.75 4.44 4.81 f Ray = 3.89 Rby = 3.61

  4. Nodo b: 2.50 bc b θ θ Del sistema de ecuaciones: bc = 4.40 ton. bf = 2.08 ton. θ 6.48 bf • Representamos resultados en la armadura: 2.50 c 2.50 4.40 2.50 d 0.75 b 6.48 2.08 6.02 e a Rax = 0.75 4.44 4.81 f Ray = 3.89 Rby = 3.61

  5. Nodo d: 2.50 cd d θ 0.75 θ Del sistema de ecuaciones: cd = 4.40 ton. df = 2.55 ton. θ df 6.02 • Representamos resultados en la armadura: 2.50 c 2.50 4.40 2.50 4.40 d 0.75 b 2.55 6.48 2.08 6.02 e a Rax = 0.75 4.44 4.81 f Ray = 3.89 Rby = 3.61

  6. Nodo c: 2.50 c Por lo tanto: cf = 2.78 ton. θ θ 4.40 4.40 cf Y finalmente se demuestra el equilibrio en la ecuación x. • Representamos resultados en la armadura: 2.50 c 2.50 4.40 2.50 4.40 d 0.75 b 2.78 2.55 6.48 2.08 6.02 e a Rax = 0.75 4.81 4.44 f Ray = 3.89 Rby = 3.61
