  1. Slot Ekspansi

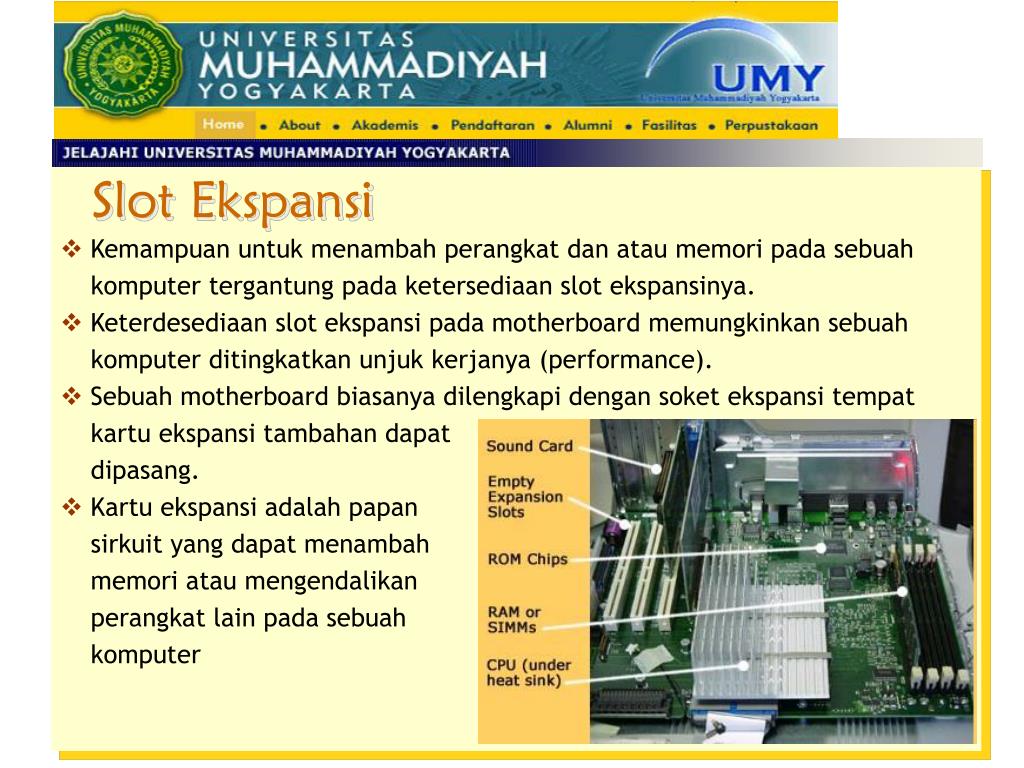

  2. Slot Ekspansi • Kemampuan untuk menambah perangkat dan atau memori pada sebuah komputer tergantung pada ketersediaan slot ekspansinya. • Keterdesediaan slot ekspansi pada motherboard memungkinkan sebuah komputer ditingkatkan unjuk kerjanya (performance). • Sebuah motherboard biasanya dilengkapi dengan soket ekspansi tempat kartu ekspansi tambahan dapat dipasang. • Kartu ekspansi adalah papan sirkuit yang dapat menambah memori atau mengendalikan perangkat lain pada sebuah komputer

  3. Slot Ekspansi • Slot Ekspansi- soket pada sebuah motherboard yang berfungsi sebagai tempat memasang kartu ekspansi • Kartu Ekspansi – papan sirkuit yang menyediakan memori tambahan atau berfungsi sebagai pengendali perangkat peripheral

  4. Jenis Slot Ekspansi • Slot ISA – untuk transportasi data dengan kecepatan rendah. • Slot PCI – Untuk transportasi data kecepatan tinggi, biasanya digunakan untuk menghubungkan kartu grafis, kartu suara, dan kartu jaringan berkecepatan tinggi. • Slot AGP – untuk menghubungkan kartu grafis 3 dimensi

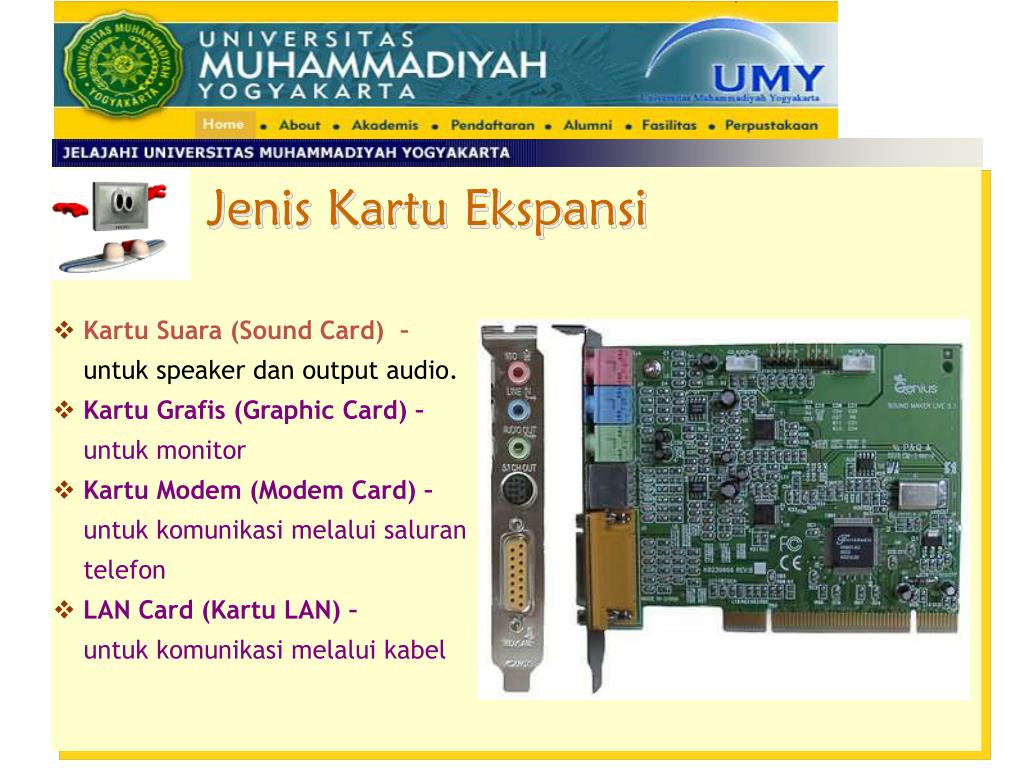

  5. Jenis Kartu Ekspansi • Kartu Suara (Sound Card) – untuk speaker dan output audio. • Kartu Grafis (Graphic Card) – untuk monitor • Kartu Modem (Modem Card) – untuk komunikasi melalui saluran telefon • LAN Card (Kartu LAN) – untuk komunikasi melalui kabel

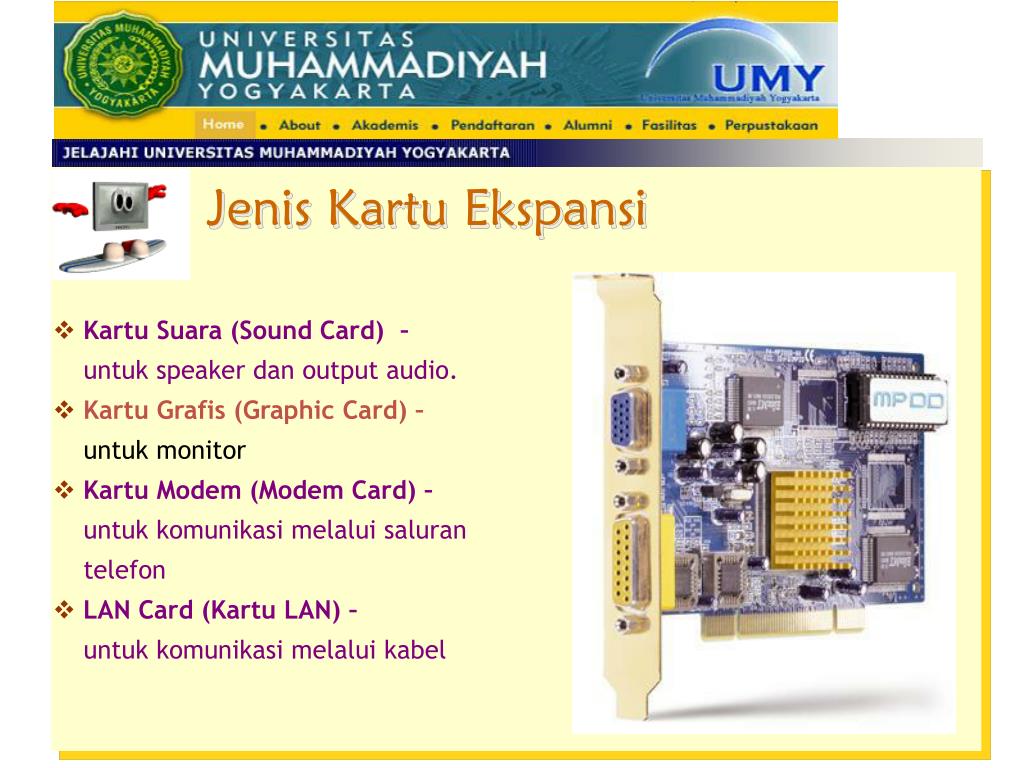

  6. Jenis Kartu Ekspansi • Kartu Suara (Sound Card) – untuk speaker dan output audio. • Kartu Grafis (Graphic Card) – untuk monitor • Kartu Modem (Modem Card) – untuk komunikasi melalui saluran telefon • LAN Card (Kartu LAN) – untuk komunikasi melalui kabel

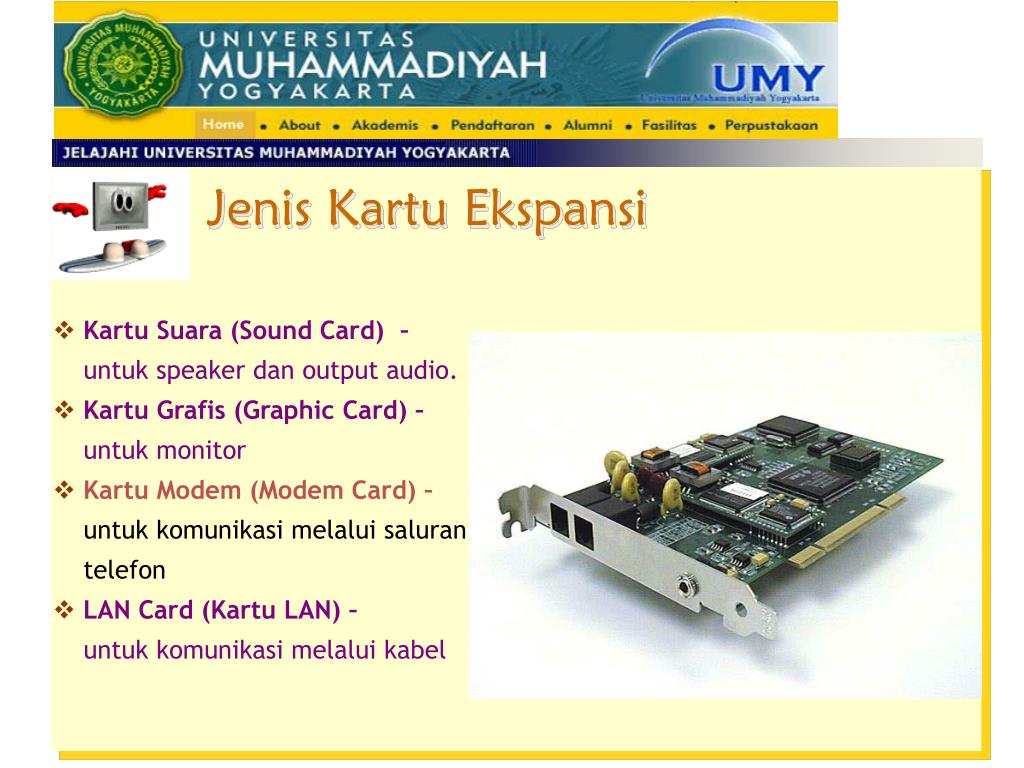

  7. Jenis Kartu Ekspansi • Kartu Suara (Sound Card) – untuk speaker dan output audio. • Kartu Grafis (Graphic Card) – untuk monitor • Kartu Modem (Modem Card) – untuk komunikasi melalui saluran telefon • LAN Card (Kartu LAN) – untuk komunikasi melalui kabel

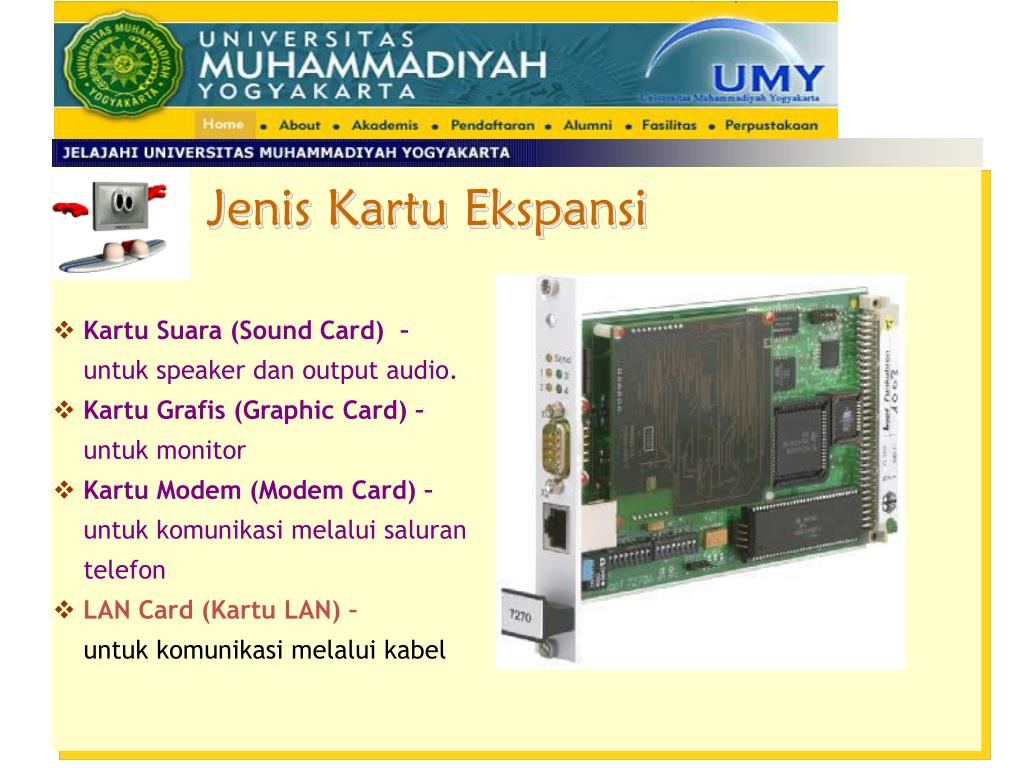

  8. Jenis Kartu Ekspansi • Kartu Suara (Sound Card) – untuk speaker dan output audio. • Kartu Grafis (Graphic Card) – untuk monitor • Kartu Modem (Modem Card) – untuk komunikasi melalui saluran telefon • LAN Card (Kartu LAN) – untuk komunikasi melalui kabel

  9. Port dan Kabel • Port adalah tempat untuk menghubungkan perangkat peripheral seperti monitor, printer, modem dengan komputer. • Port berupa sebuah soket yang berada di bagian luar “casing” komputer yang berhubungan dengan motherborad didalam “casing” komputer. • Pada intinya, port digunakan untuk menghubungkan perangkat periferal dengan otak komputer yang berada di dalam komputer sehingga terjadi komunikasi antara komputer dan perangkat lain yang terpasang pada port.

  10. Port dan Kabel • Ada beberapa tipe port : 1. Serial Port – mengirimkan data (bits) satu per satu dalam satu garis. Terutama digunakan untuk jalur komunikasi (COM port) Alat yang terhubung : Modem dan mouse

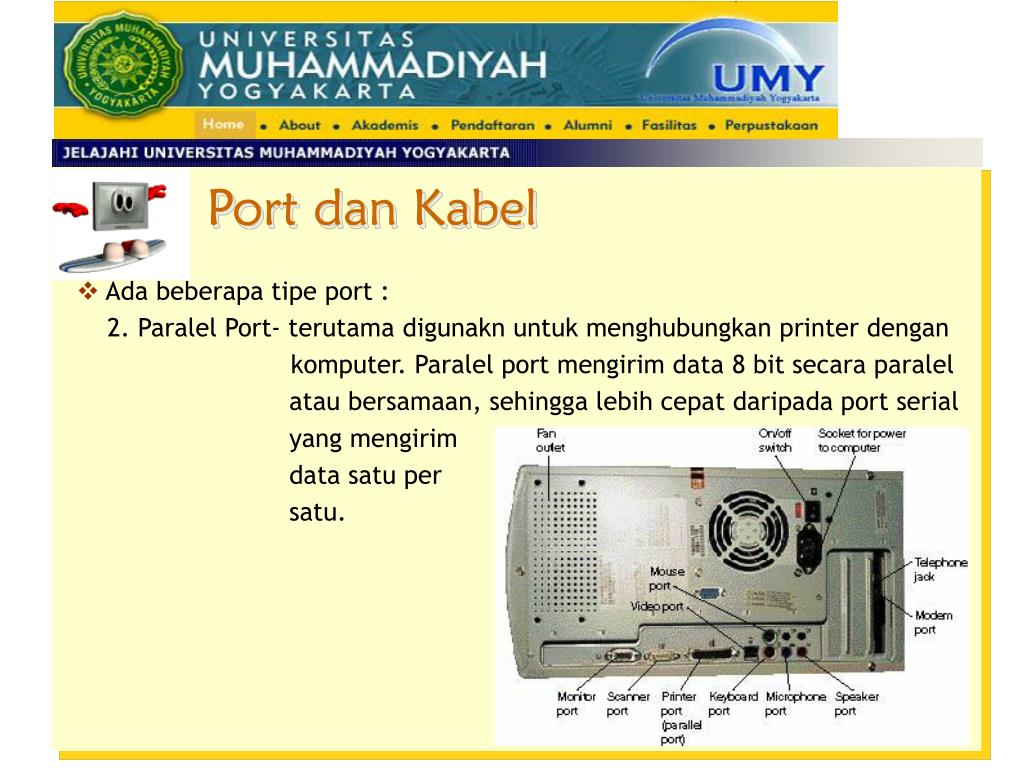

  11. Port dan Kabel • Ada beberapa tipe port : 2. Paralel Port- terutama digunakn untuk menghubungkan printer dengan komputer. Paralel port mengirim data 8 bit secara paralel atau bersamaan, sehingga lebih cepat daripada port serial yang mengirim data satu per satu.

  12. Port dan Kabel • Ada beberapa tipe port : 3. SCSI Port – Mampu mengirim data dengan kecepatan tinggi antara komputer dan perangkat yang kompati- bel dengan SCSI seperti Scanner dan CD-ROM. Apabila bebrapa perangkat SCSI dihubungkan bersama melalui sebuah kabel, ini disebut “DAISY CHAIN”

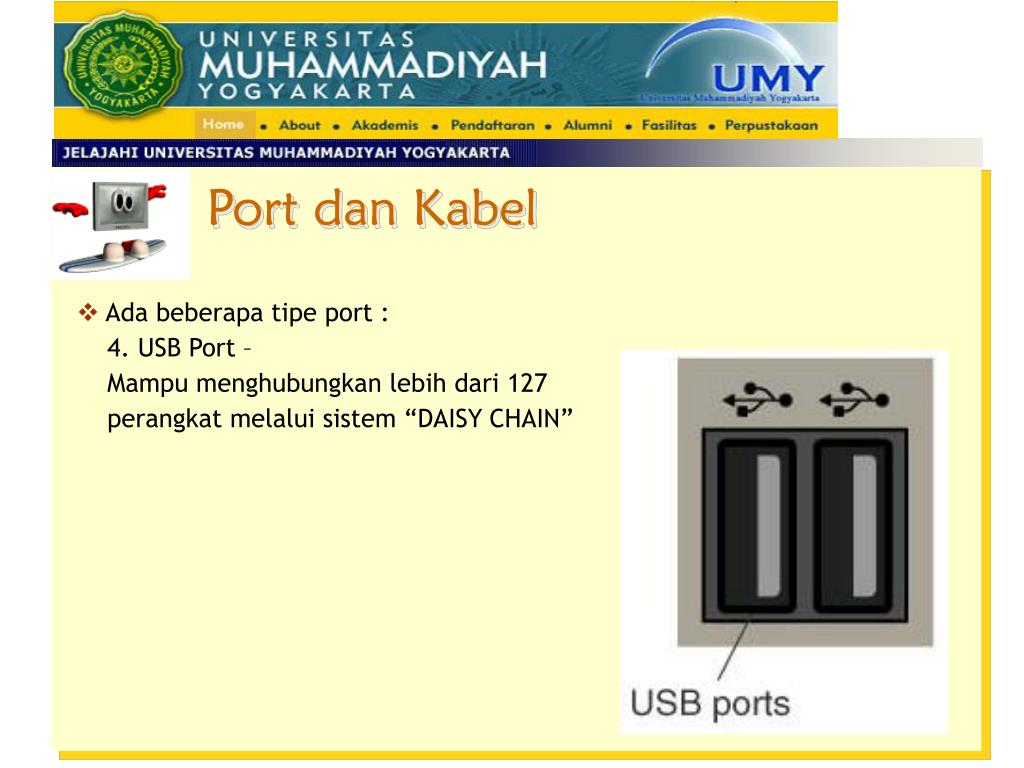

  13. Port dan Kabel • Ada beberapa tipe port : 4. USB Port – Mampu menghubungkan lebih dari 127 perangkat melalui sistem “DAISY CHAIN”

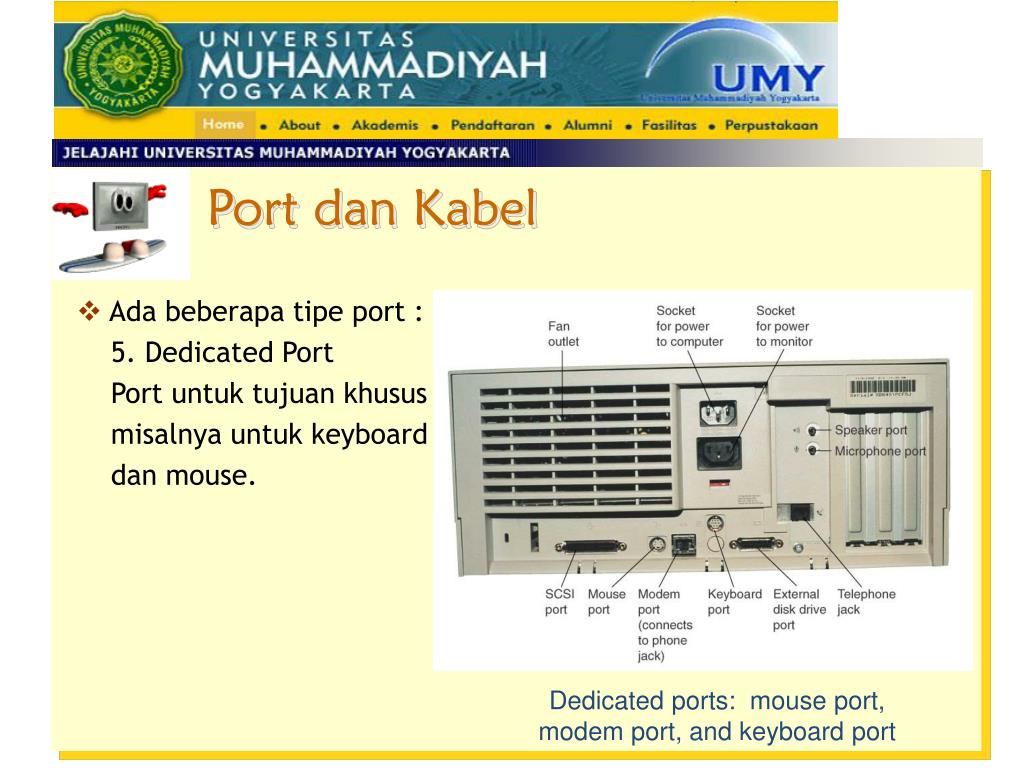

  14. Port dan Kabel • Ada beberapa tipe port : 5. Dedicated Port Port untuk tujuan khusus misalnya untuk keyboard dan mouse. Dedicated ports: mouse port, modem port, and keyboard port

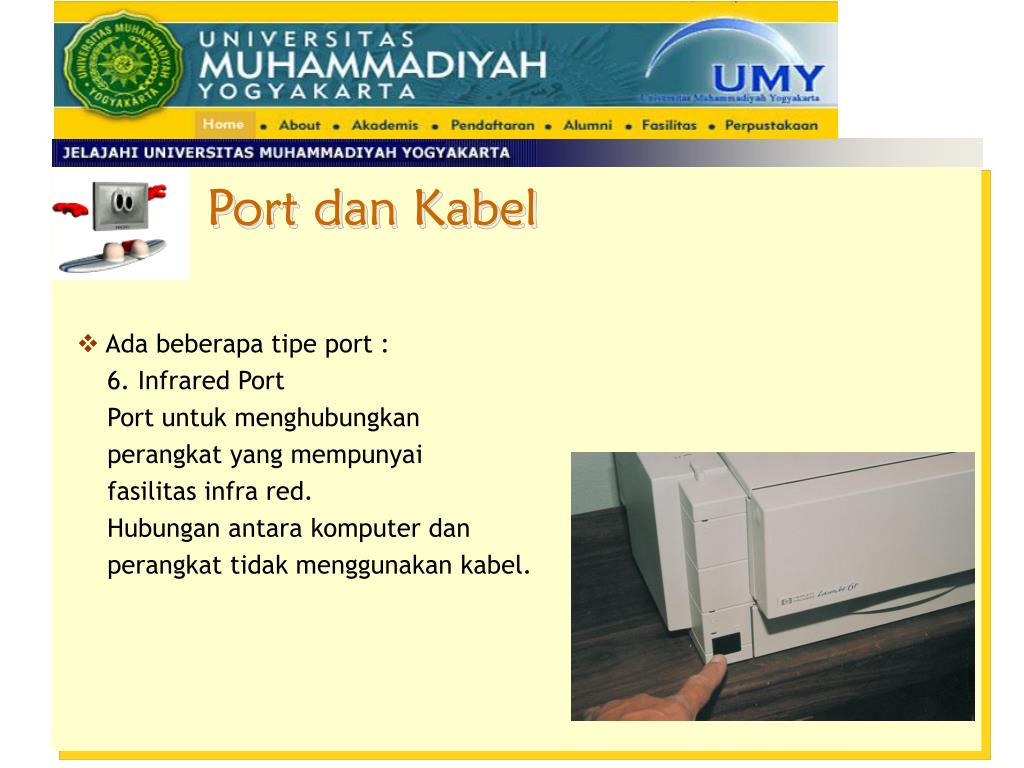

  15. Port dan Kabel • Ada beberapa tipe port : 6. Infrared Port Port untuk menghubungkan perangkat yang mempunyai fasilitas infra red. Hubungan antara komputer dan perangkat tidak menggunakan kabel.
