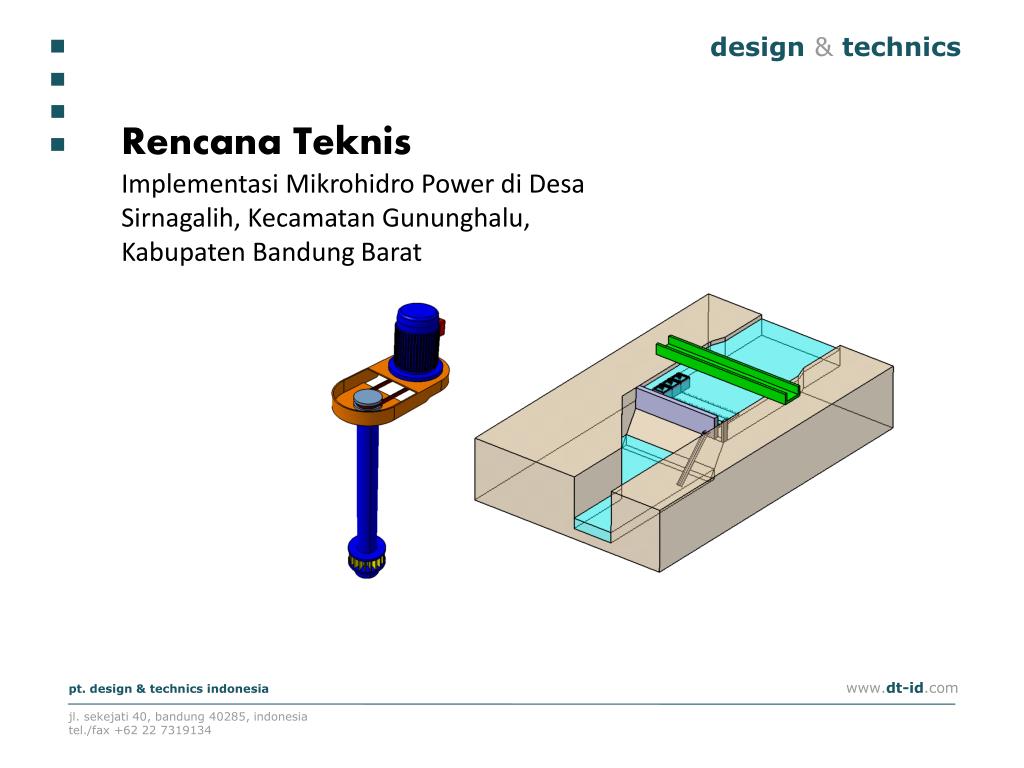

  1. design&technics Rencana TeknisImplementasi Mikrohidro Power di Desa Sirnagalih, Kecamatan Gununghalu, Kabupaten Bandung Barat pt. design & technics indonesiawww.dt-id.com jl. sekejati 40, bandung 40285, indonesia tel./fax +62 22 7319134

  2. LOKASI PROGRAM design&technics • Lokasi terletak di Kampung Cipongpok, Desa Sirnajaya, Kecamatan Gunung Halu, Kabupaten Bandung Barat. • Kampung Cipongpok dihuni oleh 70 KK dengan kondisi belum teraliri listrik. Jarak kampung ini dengan gardu PLN terdekat kurang lebih 1,5 km. Sudah lebih dari 5 tahun penduduk kampung ini mengusulkan kepada Kepala Desa untuk membangun jaringan listrik ke lokasi tersebut, tetapi belum dapat direalisasikan. Banyak dari penduduk nyantol listrik ke jaringan PLN secara swadaya. pt. design & technicsindonesiawww.dt-id.com jl. sekejati 40, bandung 40285, indonesia tel./fax +62 22 7319134

  3. POTENSI PLTMH design&technics • Dari hasil survey, di Kampung Cipongpok terdapat aliran parit irigasi yang memiliki beda ketinggian hingga 3 meter dengan debit air di musin hujan dapat mencapai 800 lt/dt dan di musim kemarau 250 lt/dt. • Terdapat lokasi yang posisi dan konturnya memungkinkan untuk didapatkan head setinggi 4 m dengan dibangun sebuah bendungan kecil dengan tinggi 1,5 meter. • Dengan demikian besar potensi listrik yang mungkin dibangun adalah sebesar 5 kW - 7,8 kW (η = 50% - 80%). Potensi ini dengan memperhatikan kondisi debit air pada musim kemarau • Namun demikian mengingat hal-hal teknis, maka potensi yang akan dimanfaatkan adalah 3 kW. Agar memudahkan manajemen kelistrikan, maka akan dibagi menjadi 3 pembangkit yang besarnya masing-masing 1 kW. pt. design & technics indonesiawww.dt-id.com jl. sekejati 40, bandung 40285, indonesia tel./fax +62 22 7319134

  4. SPESIFIKASI TEKNIS design&technics • TURBINType : PropelerDaya : 1000 WattPutaran : 1500 rpmDebit air : 35 liter/dtHead (tinggi jatuh air) : 4 m • PROPELER BLADEType : Fixed Diameter : 125 mm • GUIDE VANEType : Fixed • PULLEYType : NBKDiameter pulley turbin : tergantung disainDiameter pulley generator : tergantung disain • GENERATORType : Induction MotorDaya : 3/4 HPPower Factor/Cos- : 0,8Tegangan : 220/380 VoltBuatan : Eropa • PANEL KONTROLType : IGC (Induction Generator Control)Proteksi : Over/Under Voltage, Over/SHort Circuit CurrentDummy Load : sesuai desain • Sistem : POMPA HISAP pt. design & technics indonesiawww.dt-id.com jl. sekejati 40, bandung 40285, indonesia tel./fax +62 22 7319134

  5. Ilustrasi Bentuk Bak design&technics • Untuk memfungsikan mesin ini maka diperlukan disain sipil dengan bendungan, pintu air, pengarah air, bak penampung, dan pipa pembuangan yang terendam air. pt. design & technics indonesiawww.dt-id.com jl. sekejati 40, bandung 40285, indonesia tel./fax +62 22 7319134

  6. Time Line Kerja design&technics pt. design & technics indonesiawww.dt-id.com jl. sekejati 40, bandung 40285, indonesia tel./fax +62 22 7319134

  7. LAMPIRAN design&technics pt. design & technics indonesiawww.dt-id.com jl. sekejati 40, bandung 40285, indonesia tel./fax +62 22 7319134

  8. FOTO LOKASI design&technics pt. design & technics indonesiawww.dt-id.com jl. sekejati 40, bandung 40285, indonesia tel./fax +62 22 7319134

  9. FOTO LOKASI design&technics pt. design & technics indonesiawww.dt-id.com jl. sekejati 40, bandung 40285, indonesia tel./fax +62 22 7319134
