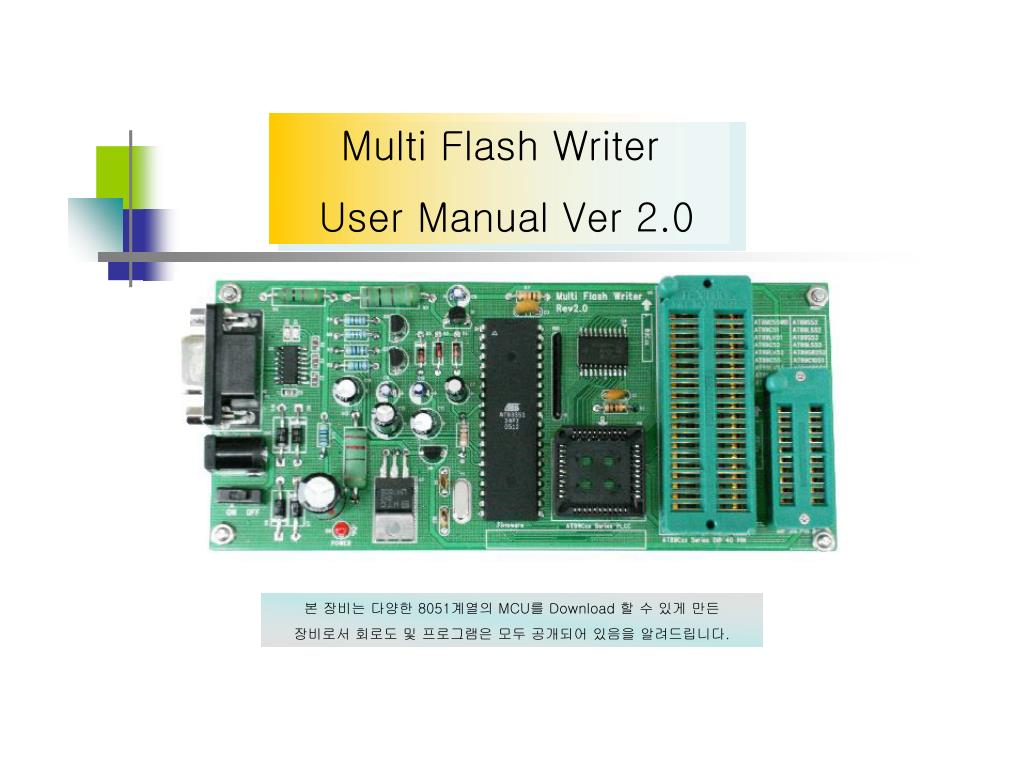

  1. Multi Flash Writer User Manual Ver 2.0 본 장비는 다양한 8051계열의 MCU를 Download 할 수 있게 만든 장비로서 회로도 및 프로그램은 모두 공개되어 있음을 알려드립니다.

  2. 1. 내용물(Multi Flash Writer본체 / RS232 Cable / 15V~17V Power Adapter )

  3. 2. Download 가능8051 Series (PDIP TYPE 40PIN / 20PIN PLCC TYPE 44PIN) PDIP TYPE PLCC TYPE

  4. 3. Downloader 환경 설정하기 • Proloader 5.1 설치 • http://www.sunrom.com/files/proload-5-4.exe • 에 들어가서 PROLOAD V5.1을 다운 받습니다. • 2. 저장한 proload-5-4.exe파일을 클릭하여 설치합니다 • 3. 설치가 완료되면 바탕화면이나 시작>모든프로그램>proload2>proload v5를 클릭하여 실행합니다.

  5. 4. Downloader 시작하기 4.1 컴퓨터와 downloader를 RS232 Cable 로 서로 연결합니다. RS232 Cable 4.2 Download할 8051 Chip을 Downloader에 삽입합니다.

  6. 4.3 Proload v5.4을 실행하면 아래의 화면이 나타나고 download를 시작합니다. 1.Hardware Mode: 1001-3456 v2 로 설정하고 RS232가 연결된 Com port를 설정해 줍니다. 2.Download 가능한 기종이라면 아래 Commands창에서 Erase를 하면 자동으로 Device가 잡히게 됩니다. 3.Download 하려는 Hex File의 경로를 설정해 줍니다. Writing, Please wait... 4784 Bytes written, Verify Pending Setting Read Counter... 4784 bytes Reading to Verify, Please wait... 4784 Bytes read Verifying... Verify Succesful Reading chip info... 4722 Bytes Used Approximately 4. Auto Program을 선택하고 download를 시작합니다 5. Status 창에 Reading chip into… XXXX Bytes Used Approximately 라는 message가 뜨면 정상적으로 Download가 완료된 것입니다.
