Microprocessor and Interfacing 261313

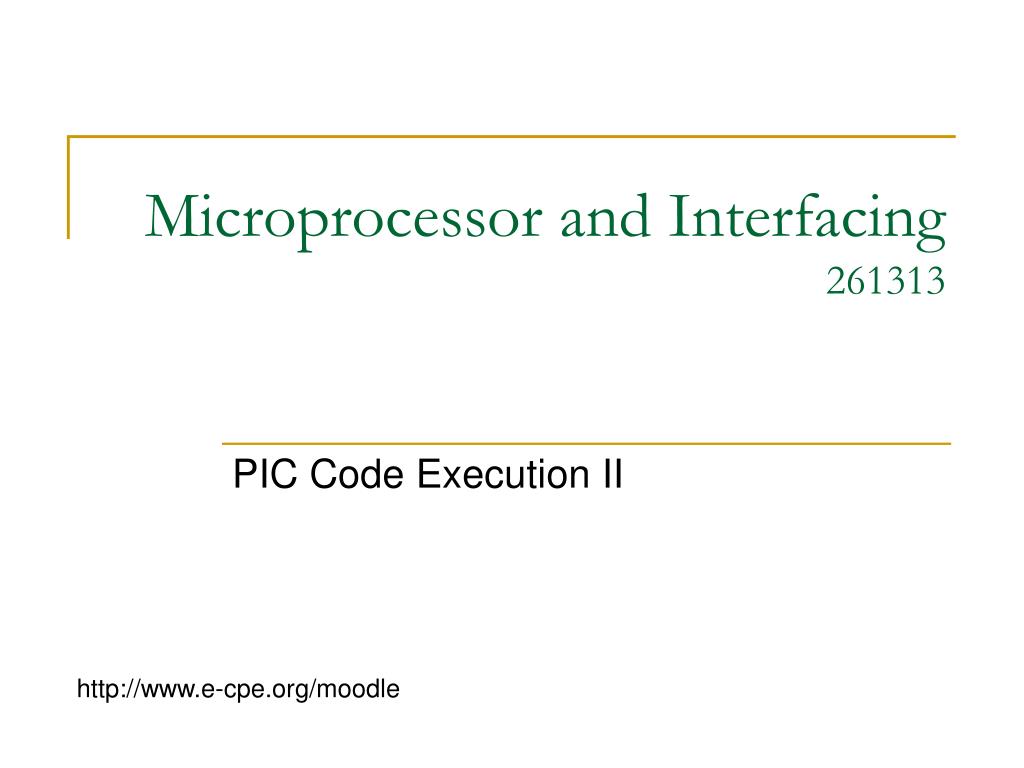

1. Microprocessor and Interfacing261313 PIC Code Execution II http://www.e-cpe.org/moodle

2. Memory Mapped I/O MOVWF 06 W

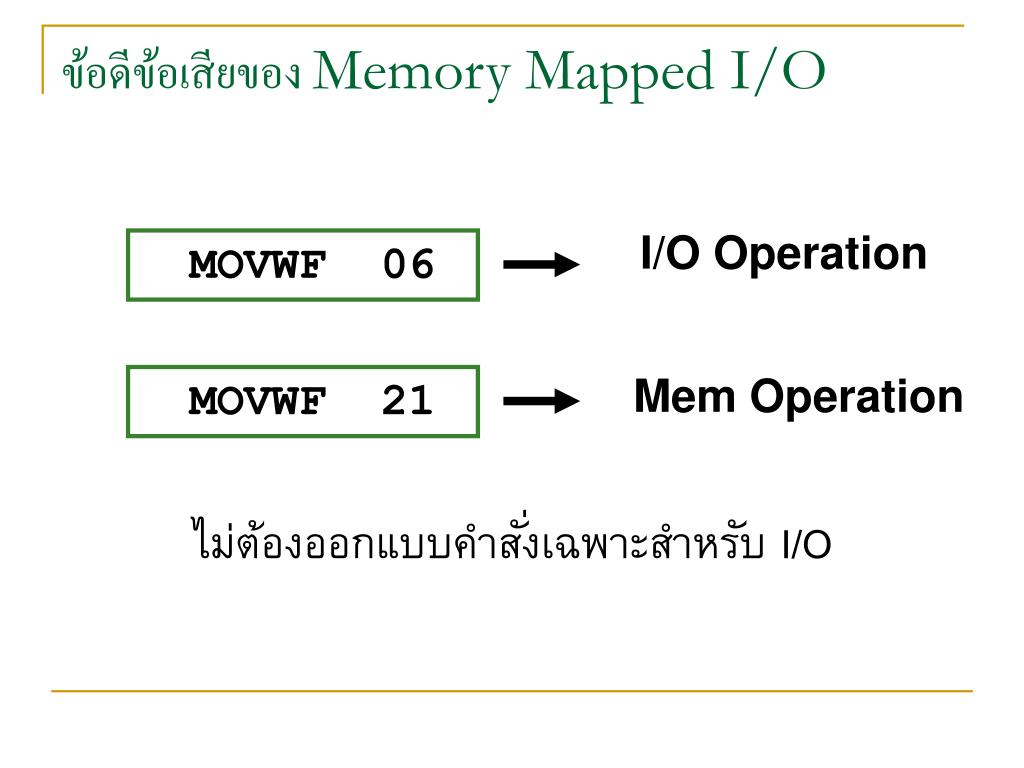

3. ข้อดีข้อเสียของ Memory Mapped I/O ไม่ต้องออกแบบคำสั่งเฉพาะสำหรับ I/O I/O Operation MOVWF 06 MOVWF 21 Mem Operation

4. ข้อดีข้อเสียของ Memory Mapped I/O ลดความซับซ้อนของ CPU ทำให้ราคาถูกลง และ ออกแบบได้ง่าย YES NO

5. ข้อดีข้อเสียของ Memory Mapped I/O 128 Bytes I/O Mapped แต่ก็ต้องเสียตำแหน่งใน Memory ไปบางส่วน 240 Bytes Available RAM

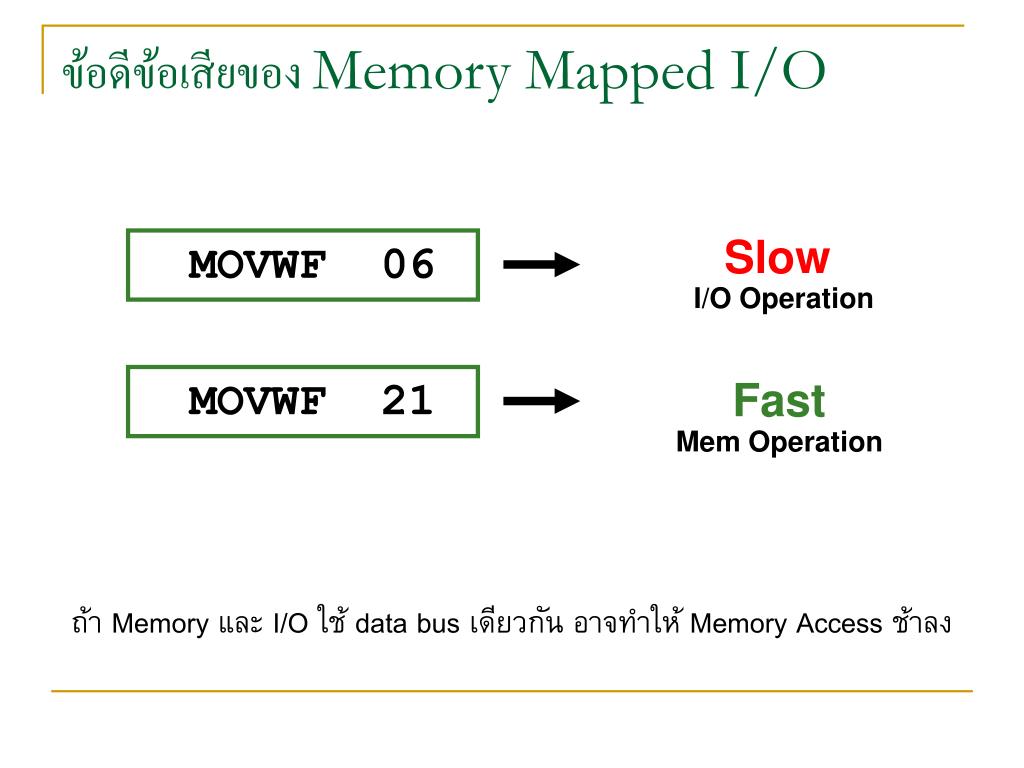

6. ข้อดีข้อเสียของ Memory Mapped I/O ถ้า Memory และ I/O ใช้ data bus เดียวกัน อาจทำให้ Memory Access ช้าลง Slow I/O Operation MOVWF 06 MOVWF 21 Fast Mem Operation

7. Port Mapped I/O • มี I/O Bus แยกจาก Memory Bus • ใช้คำสั่งแยกกัน

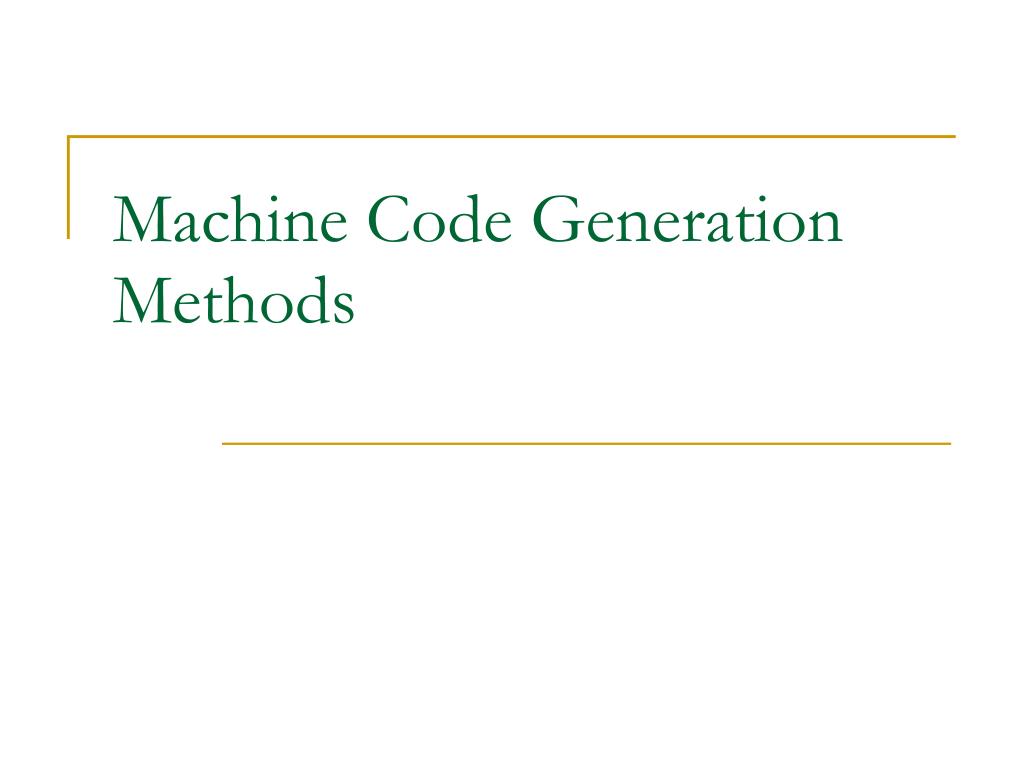

8. Machine Code Generation Methods

9. Options • Write Machine Code • Write Assembly Code • Use a High-Level Compiler

10. Writing Machine Code ENIAC

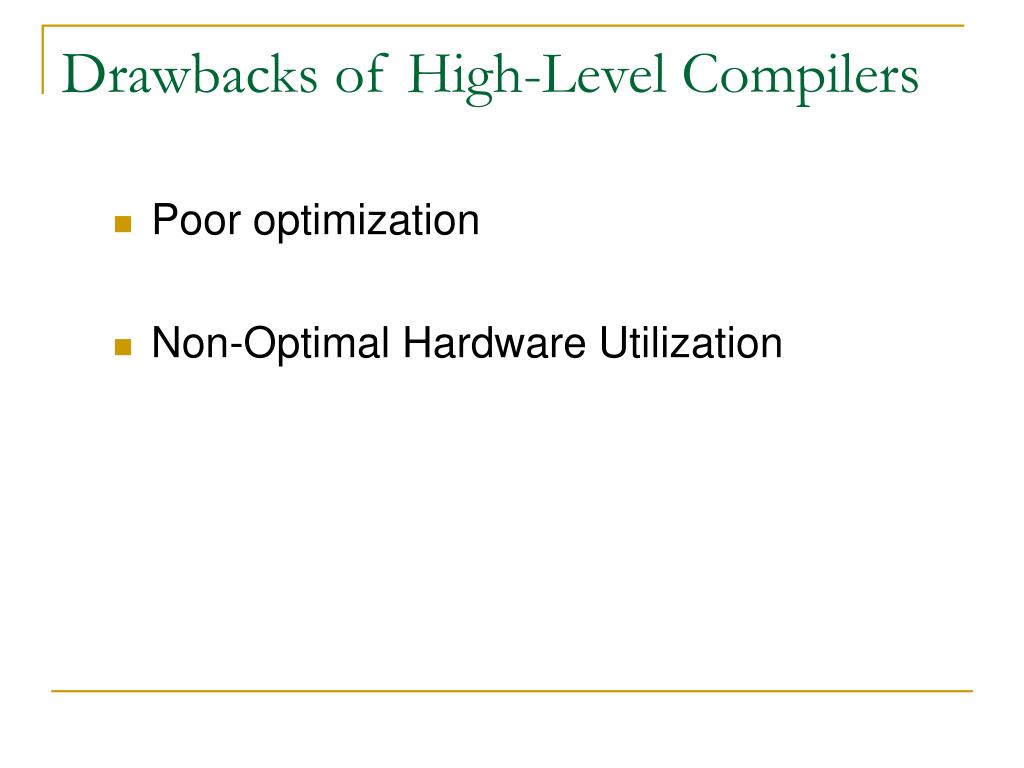

12. Drawbacks of High-Level Compilers • Poor optimization • Non-Optimal Hardware Utilization

13. Poor Optimazation .................... while (1) { .................... output_b(i); 001A: BSF 03.5 001B: CLRF 06 001C: BCF 03.5 001D: MOVF 21,W 001E: MOVWF 06

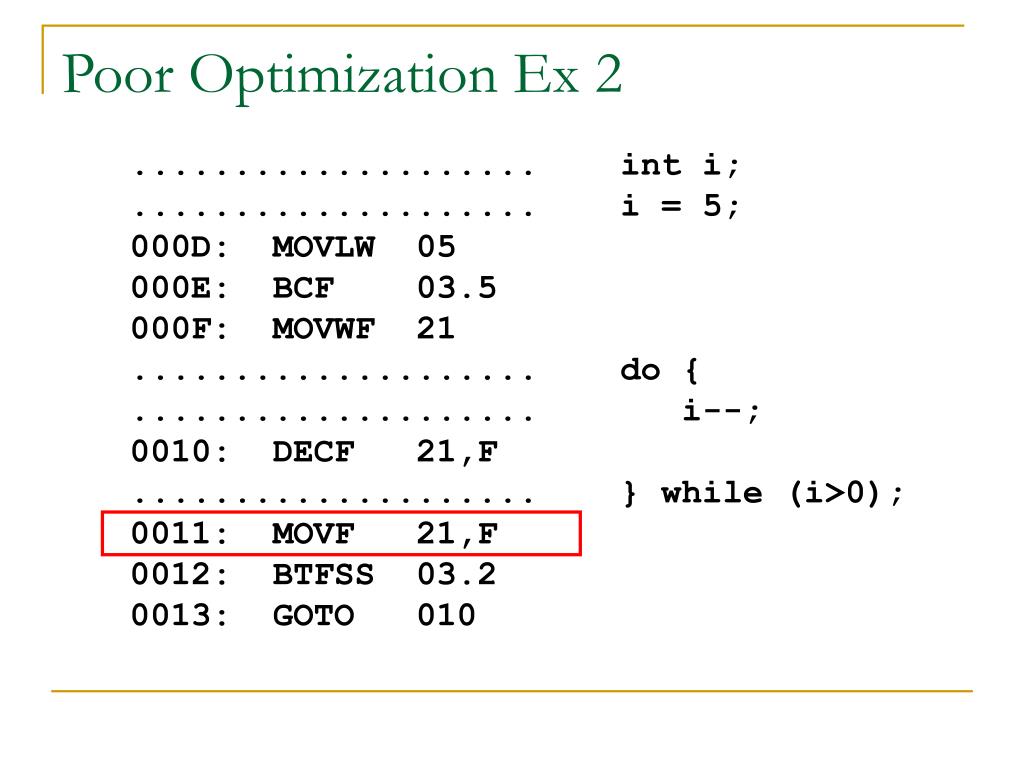

14. Poor Optimization Ex 2 .................... int i; .................... i = 5; 000D: MOVLW 05 000E: BCF 03.5 000F: MOVWF 21 .................... do { .................... i--; 0010: DECF 21,F .................... } while (i>0); 0011: MOVF 21,F 0012: BTFSS 03.2 0013: GOTO 010

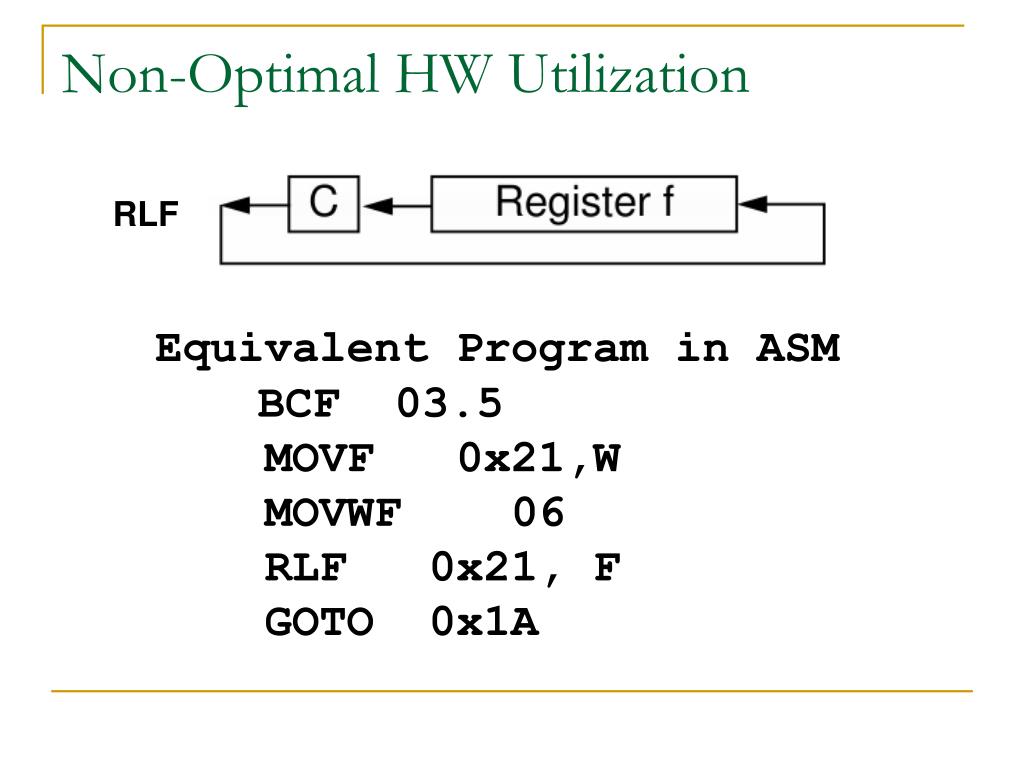

15. Non-Optimal HW Utilization RLF Equivalent Program in ASM BCF 03.5 MOVF 0x21,W MOVWF 06 RLF 0x21, F GOTO 0x1A

18. File Register Map

19. Status Register (Address 03)
