  1. Planification d’unréseaucellulaire UMTS

  2. “Plan de la présentation” Aperçu du projet Organisation du projet Processus technique Conclusion

  3. Aperçu du projet • But, portée, et objectifs • Contraintes • Livrables du projet • Organisation du projet • Plan du processus de gestion • Plan du processus technique • Conclusion

  4. Aperçu du projet Simulation d’un Déploiement d’un réseau cellulaire 3G sur Rangueil.

  5. Rajouter une partie contexte 2G 3G Pourquoi l’UMTS

  6. Evolution des systèmes cellulaires

  7. Débit Fiabilité Pour quoi UMTS? Qualité de service Interfaces

  8. Contexte du projet Contraintes Compétences Techniques 1 2 Livrables 3 • Processus typique de déploiement des réseaux cellulaires • Gestion des interférences intra et inter systèmes. • Etat de l’art des modèles de propagation adaptées au déploiement des réseaux cellulaires • Maitrise de l’utilisation du logiciel • Etudiant àl’ étranger • Problème avec le logiciel et les fichiers joints • Désaccord au sein de notre équipe • Rapport d’étude bibliographique • Rapport de synthèse

  9. Ressources Logiciel ICS Telecom Références bibliographiques

  10. « Objectifs à atteindre Et Compétences transversales »

  11. Savoir rédiger un rapport technique Etre autonome dans l’acquisition des connaissances Développer l’esprit de la gestion de projet, de l’autonomie, et du travail collaboratif. FIRSTSECOND THIRD

  12. Aperçu du projet • Organisation du projet • Structure interne • Rôles et responsabilités • Réunions • Plan du processus technique • Conclusion

  13. Chef de projet Responsable Qualité Responsable d’études Responsable planning

  14. Taches effectuées Réalisation technique Etudebibliographique 1 Rapport 2 3 Développement de quatre grandes parties: Bases de tout système cellulaire Les différentes générations des réseaux cellulaires UMTS: Architecture, services,.. La quatrième génération Scindé en deux parties: Développement des paramètres Application au logiciel Prise en main du logiciel Simulation d’un réseau UMTS sur le campus de Rangueil avec le logiciel ICS Telecom. Optimisation du paramétrage. Rédaction d’un manuel d’utilisation

  15. Répartition des taches Etudebibliographique 1 Rapport 2 Réalisation technique 3 Une personne par partie Deux personnes chargées de développer chaque partie. Tous les membres du groupe.

  16. ComplémentaritéParticipation Solidarité Motivation

  17. Techniquement parlé

  18. Evolution techniques Evolution du réseau Nombre d’utilisateurs Evolution des services

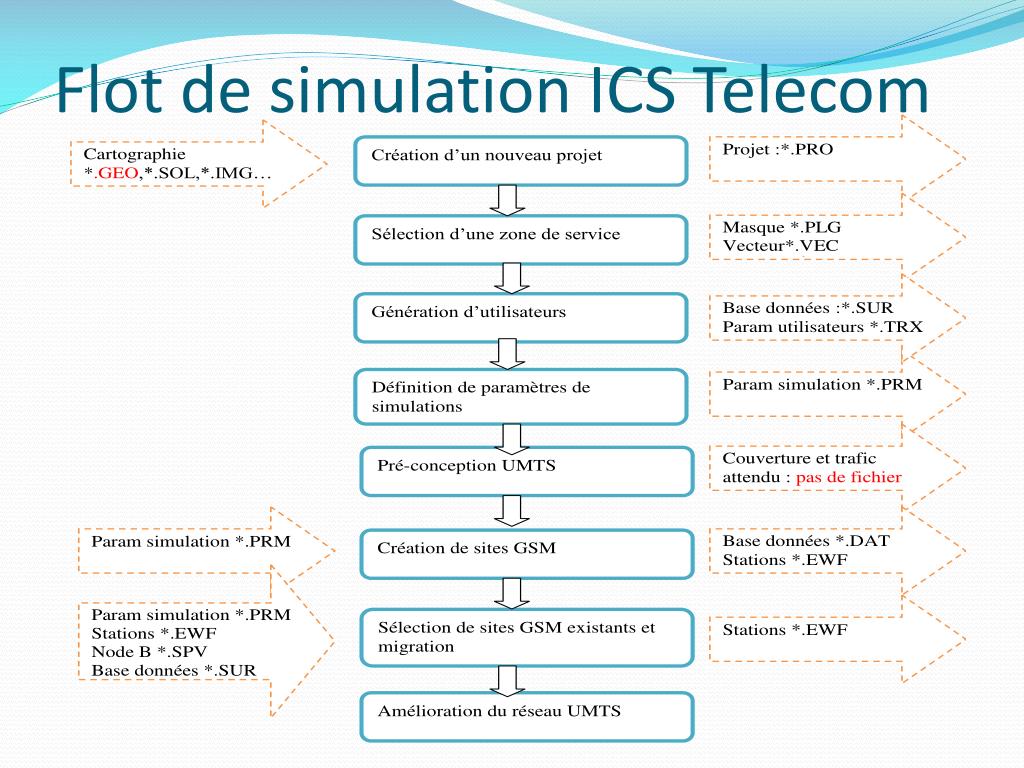

  19. Flot de simulation ICS Telecom

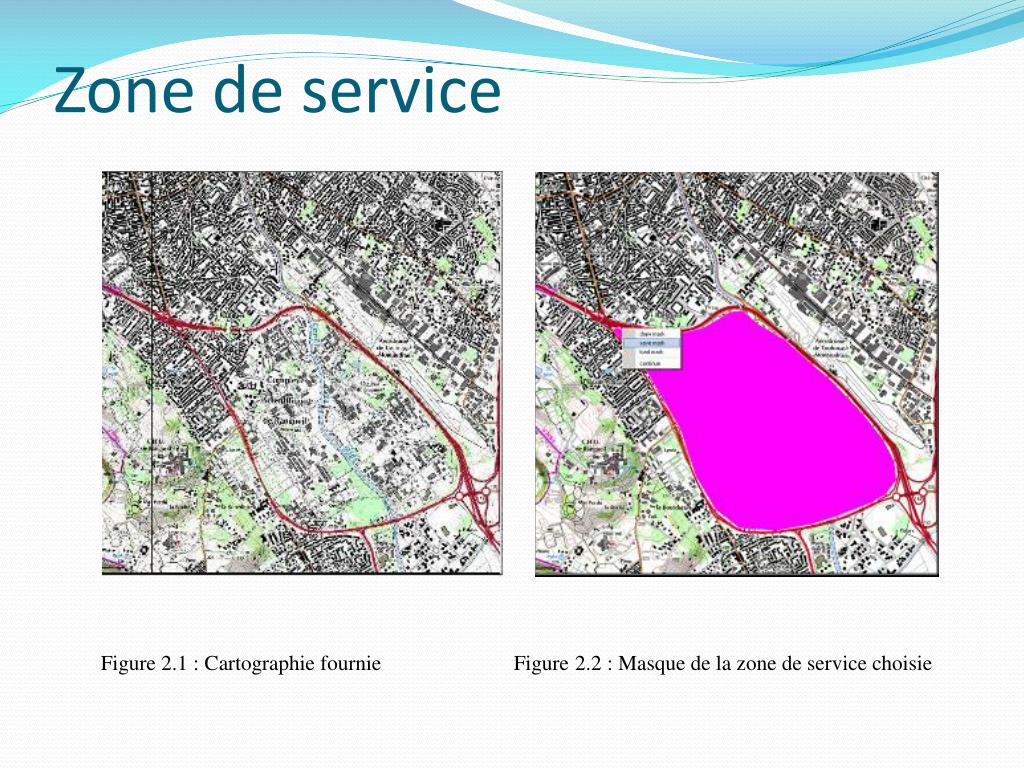

  20. Zone de service

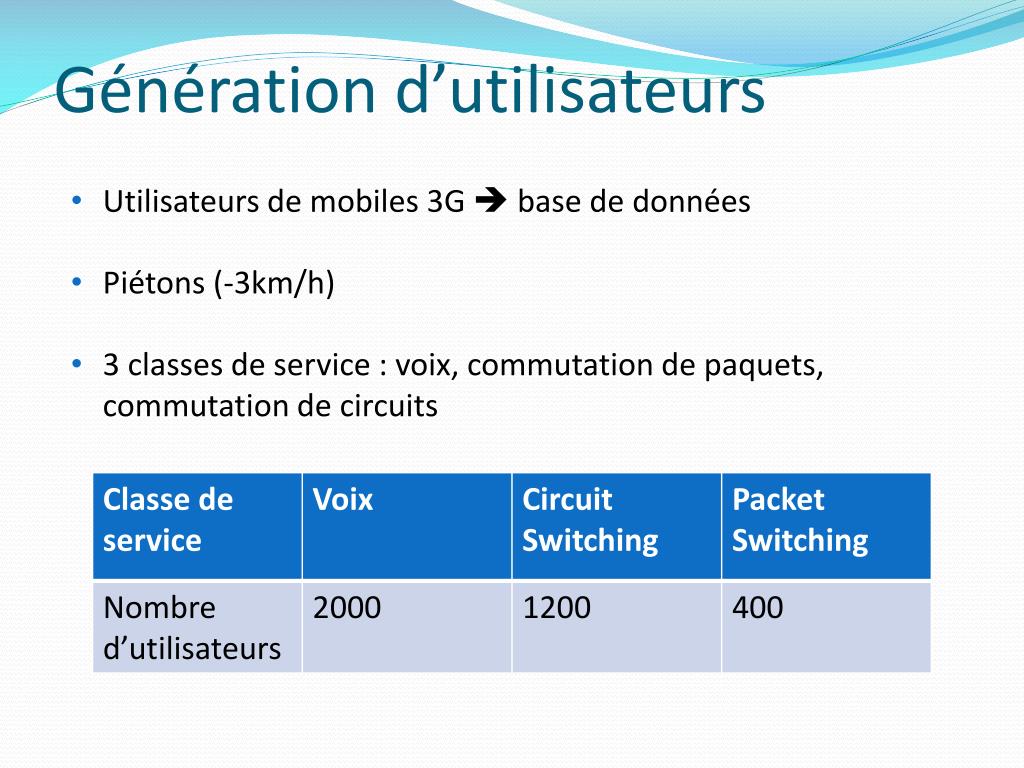

  21. Génération d’utilisateurs • Utilisateurs de mobiles 3G  base de données • Piétons (-3km/h) • 3 classes de service : voix, commutation de paquets, commutation de circuits

  22. Génération d’utilisateurs • Paramètres utilisateurs : • Fréquence UL : 1920-1980 MHz • Fréquence DL : 2110-2170 MHz • Hauteur antenne : 1,5m • Puissance nominale : 125 mW • Modulation : DQPSK • Taux de propagation : 3,840 Mchips/s • Trafic total requis, facteur d’activité, rapport signal à bruit, interférences : à fixer selon le service

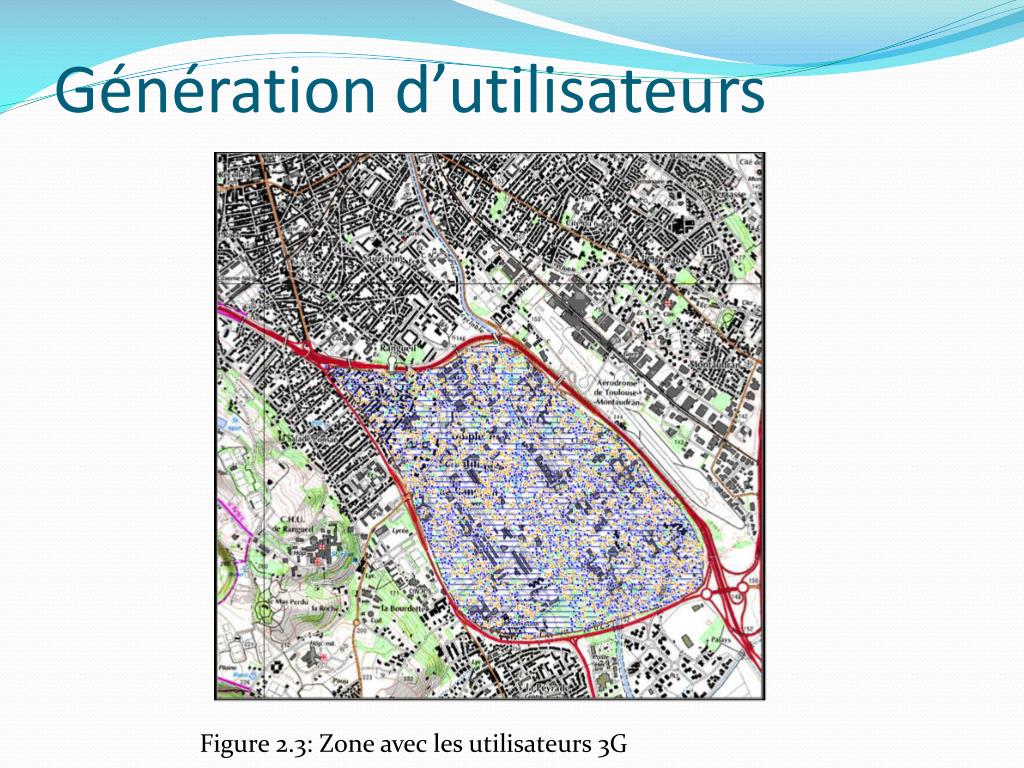

  23. Génération d’utilisateurs Figure 2.3: Zone avec les utilisateurs 3G

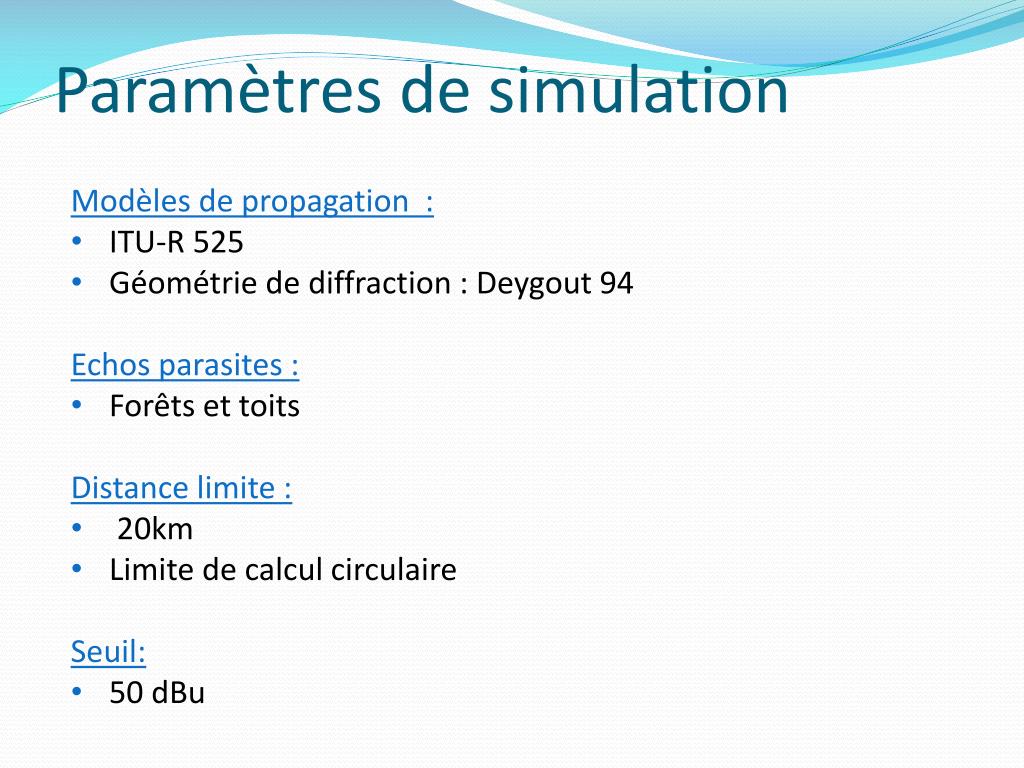

  24. Paramètres de simulation • Modèles de propagation : • ITU-R 525 • Géométrie de diffraction : Deygout 94 • Echos parasites : • Forêts et toits • Distance limite : • 20km • Limite de calcul circulaire • Seuil: • 50 dBu

  25. Pré-conception UMTS • Bilan de liaison : • 2 stations de bases minimum • Actuellement 3 stations UMTS existantes sur cette zone • Calcul du trafic : • Trafic critique par secteur : entre 2 et 6 % •  Trafic critique pour 2 antennes entre 10 et 30%

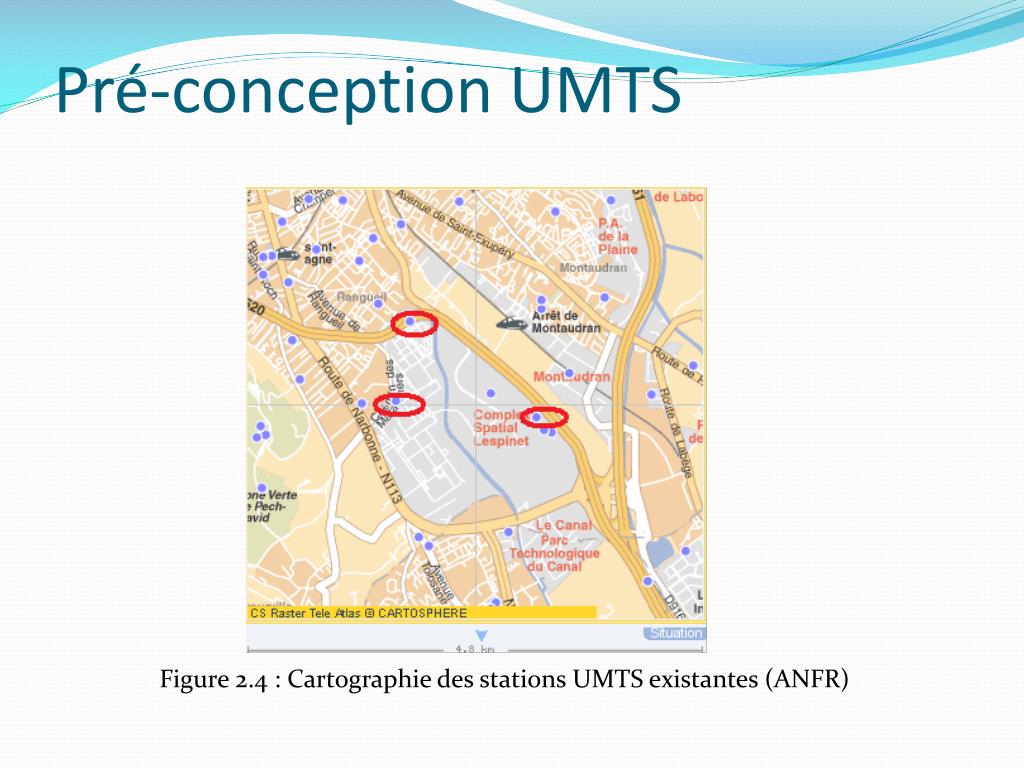

  26. Pré-conception UMTS Figure 2.4 : Cartographie des stations UMTS existantes (ANFR)

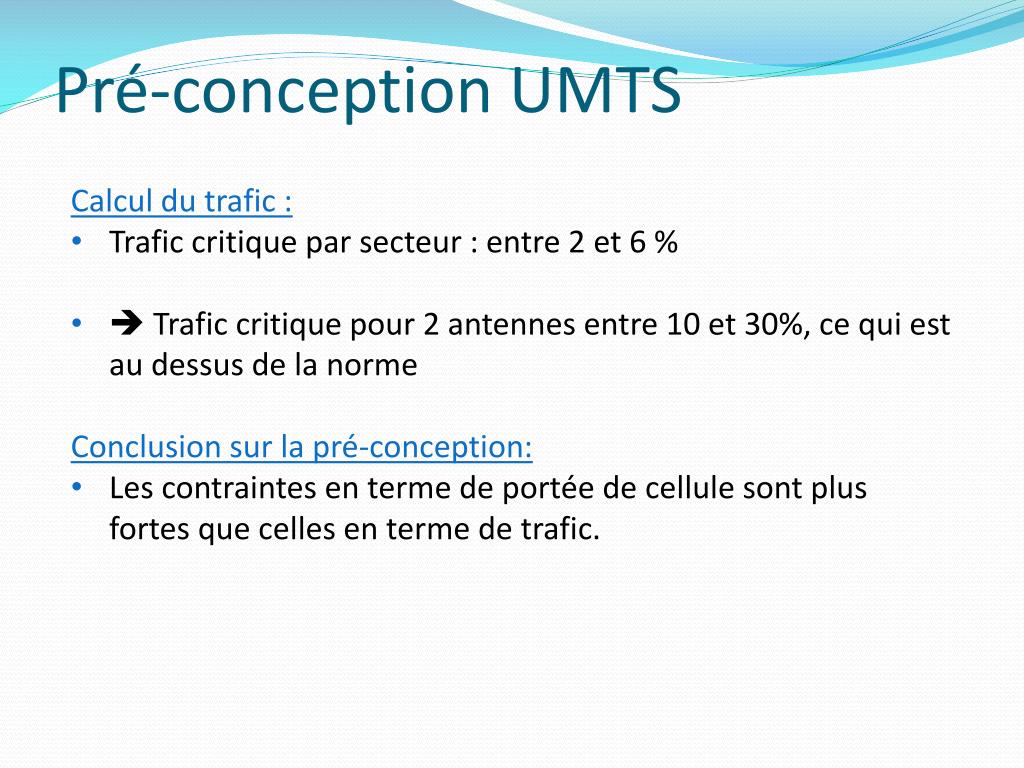

  27. Pré-conception UMTS • Calcul du trafic : • Trafic critique par secteur : entre 2 et 6 % •  Trafic critique pour 2 antennes entre 10 et 30%, ce qui est au dessus de la norme • Conclusion sur la pré-conception: • Les contraintes en terme de portée de cellule sont plus fortes que celles en terme de trafic.

  28. Création des stations GSM • Emplacement : cartoradio de l'ANFR • Caractéristiques de l’antenne : Fichier GSM900_BTS parameters.TRX • Enregistrement du réseau en tant que NETWORK FILE (.EWF) Création des sites GSM

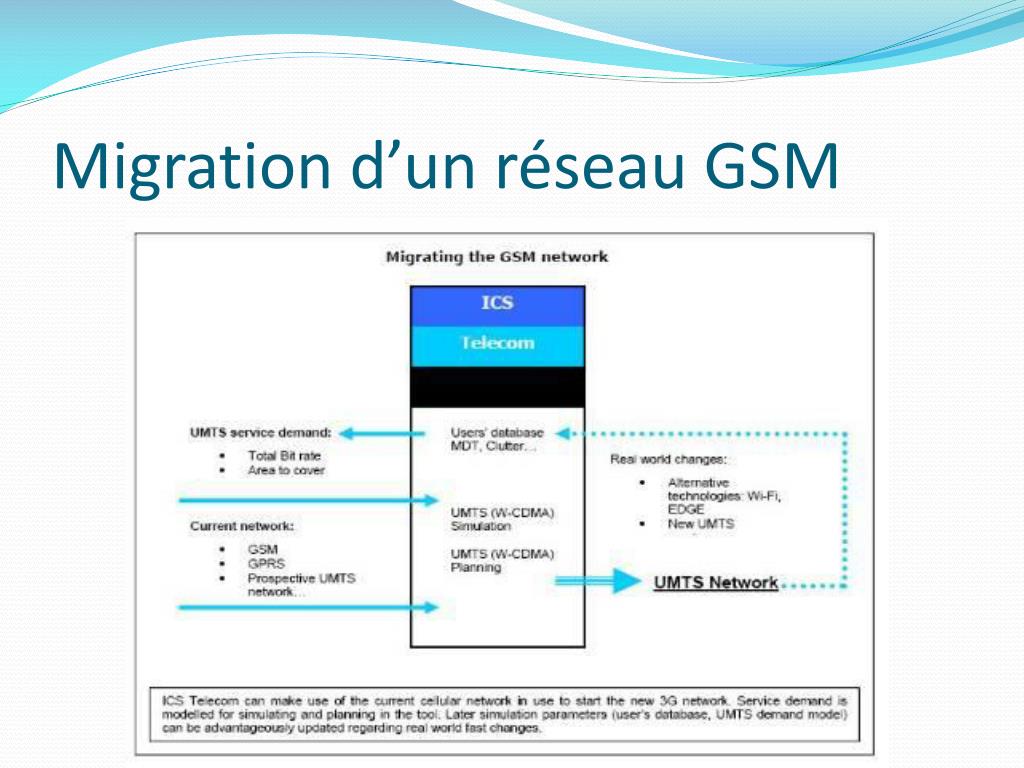

  29. Migration d’un réseau GSM

  30. Migration d’un réseau GSM • Import de site 2G existants • Téléchargement du fichier de paramétrage Simulation parameters.PRM • Téléchargement du fichier réseau .EWF • Migration du réseau GSM -> transformation des BTS en Node B • Sélection des meilleurs sites existants

  31. Migration d’un réseau GSM • Import de site 2G existants • Migration du réseau GSM -> transformation des BTS en Node B • Modification des paramètres des stations • Génération du fichier représentant le modèle de l’antenne .TRX • Enregistrement du réseau en tant que NETWORK FILE (.EWF) => Réseau UMTS • Sélection des meilleurs sites existants

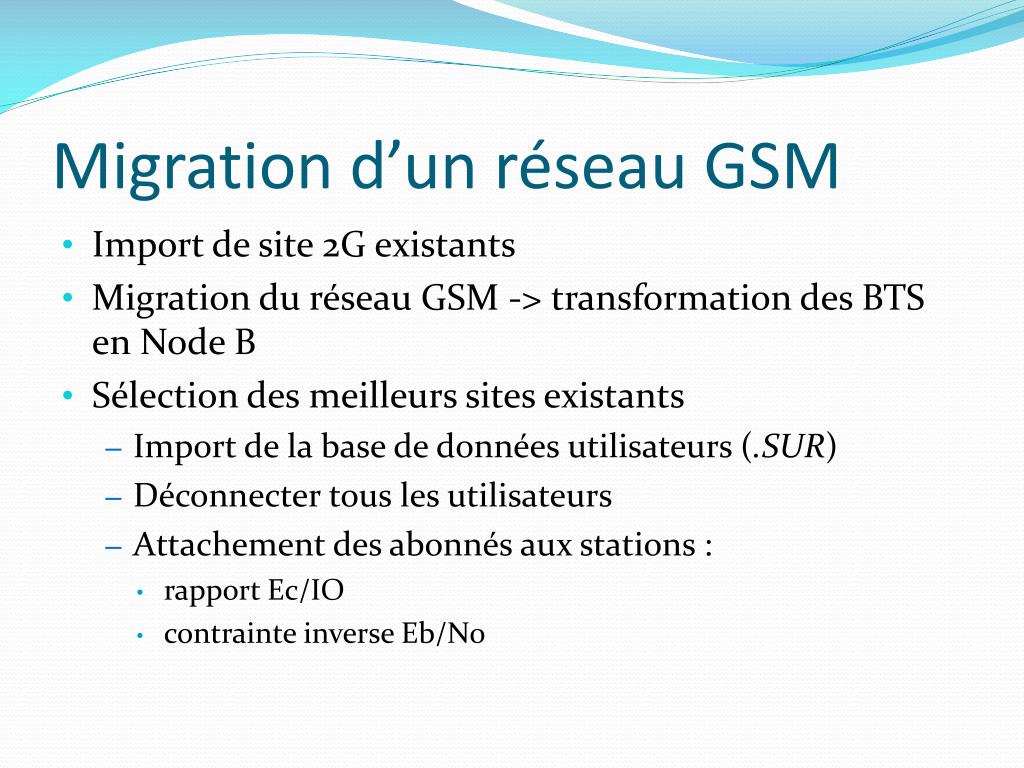

  32. Migration d’un réseau GSM • Import de site 2G existants • Migration du réseau GSM -> transformation des BTS en Node B • Sélection des meilleurs sites existants • Import de la base de données utilisateurs (.SUR) • Déconnecter tous les utilisateurs • Attachement des abonnés aux stations : • rapport Ec/IO • contrainte inverse Eb/N0

  33. Amélioration du réseau UMTS • Ajout d’un site supplémentaire • > garantir une connexion à plus de 80% de la population • Résultats finaux

  34. Calcul et analyse de la couverture UMTS • Pilot coverage calculation • Ec/I0 forward coverage • Ec/I0 forward pilot pollution • Ec/N0 forward calculation

  35. Calcul et analyse de la couverture UMTS • Pilot coverage calculation • Ec/I0 forward coverage • Ec/I0 forward pilot pollution • Ec/N0 forward calculation

  36. Problèmes rencontrés Problèmes de deux ordres: • Problèmes organisationnels. • Problèmes Techniques.

  37. Problèmes rencontrés Problèmes organisationnels: • Difficultés de gestion des emplois du temps personnel. Illustration: Etudiant ERASMUS. Impact majeur: • Non respect partiel du planning établi Illustration: Impact majeur: • Besoin supplémentaire de délai (relatif) Illustration: Impact majeur:

  38. Problèmes rencontrés Problèmes techniques: • Difficultés de prise en main • Problèmes de compatibilité du fichier toulouse.geo • Certains tutoriels issus d’ancienne version d’ICS => Pas mis à jour

  39. Pistes d’amélioration • Pistes liées a l’organisation de l’équipe • Pistes relatives à l’amélioration du résultat obtenu.

  40. Pistes d’amélioration Amélioration du bilan: • Implémentation de modèles et de choix de données différents • Phase optimisation de la planification • Prise en main plus aboutie du logiciel ICS Telecom

  41. Pistes d’amélioration Amélioration de l’organisation:

  42. Conclusion

  43. Conclusion
