FPGA 模块代码的开发过程

FPGA模块代码的开发过程 以FIR48阶滤波器为例

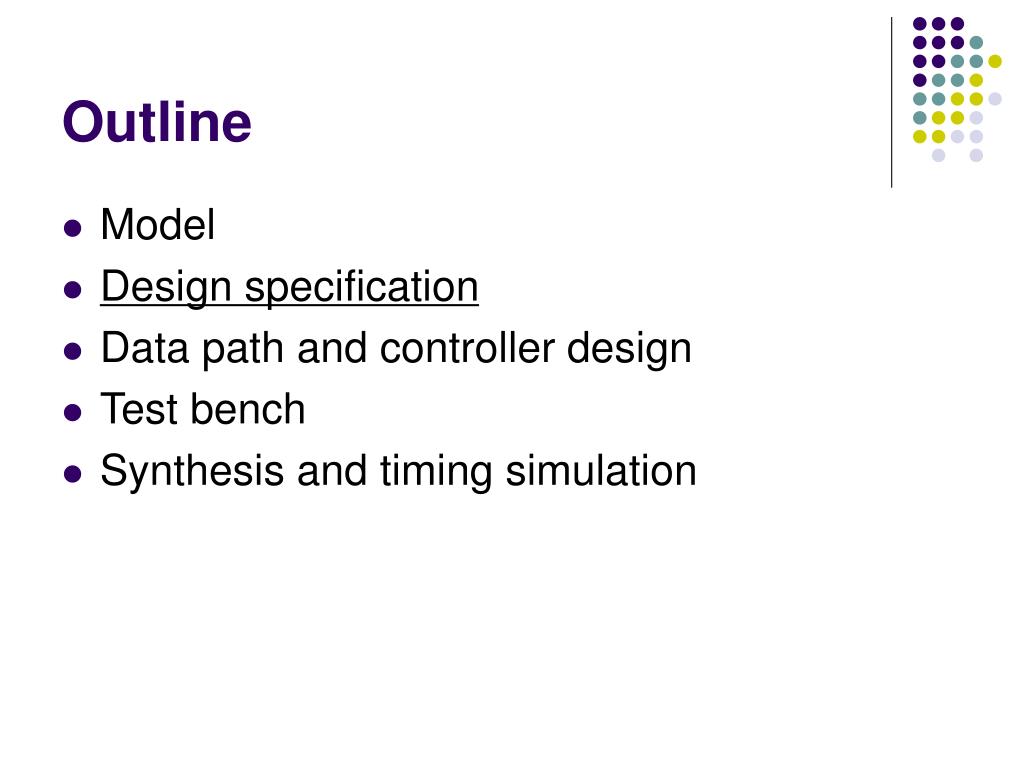

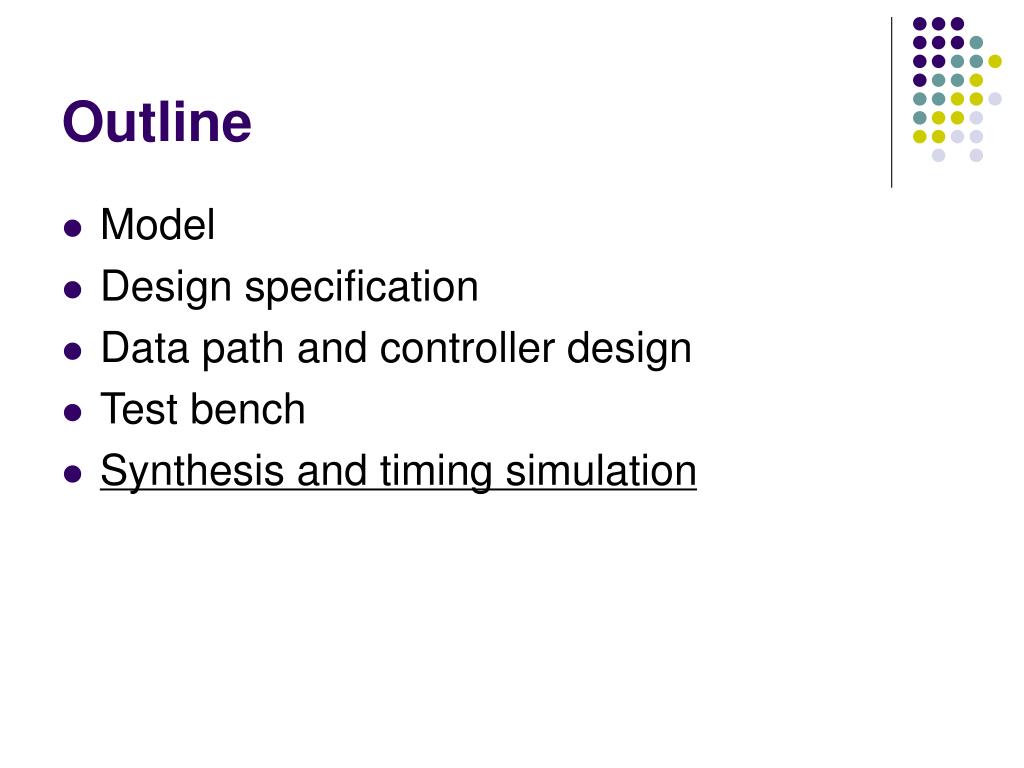

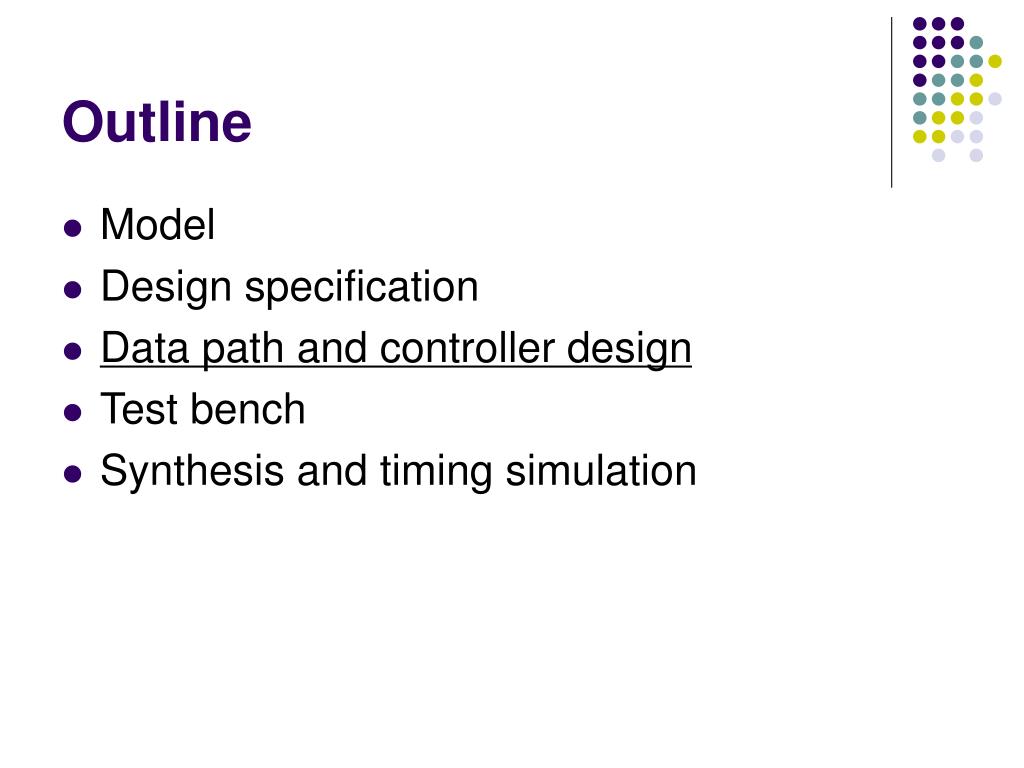

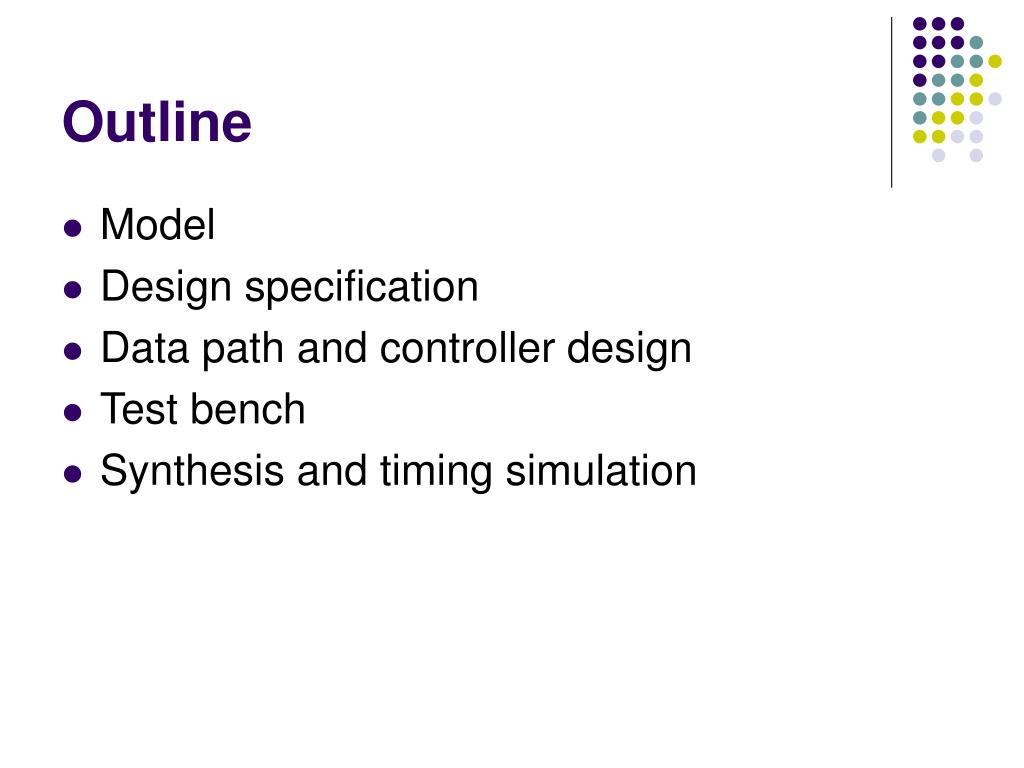

Outline • Model • Design specification • Data path and controller design • Test bench • Synthesis and timing simulation

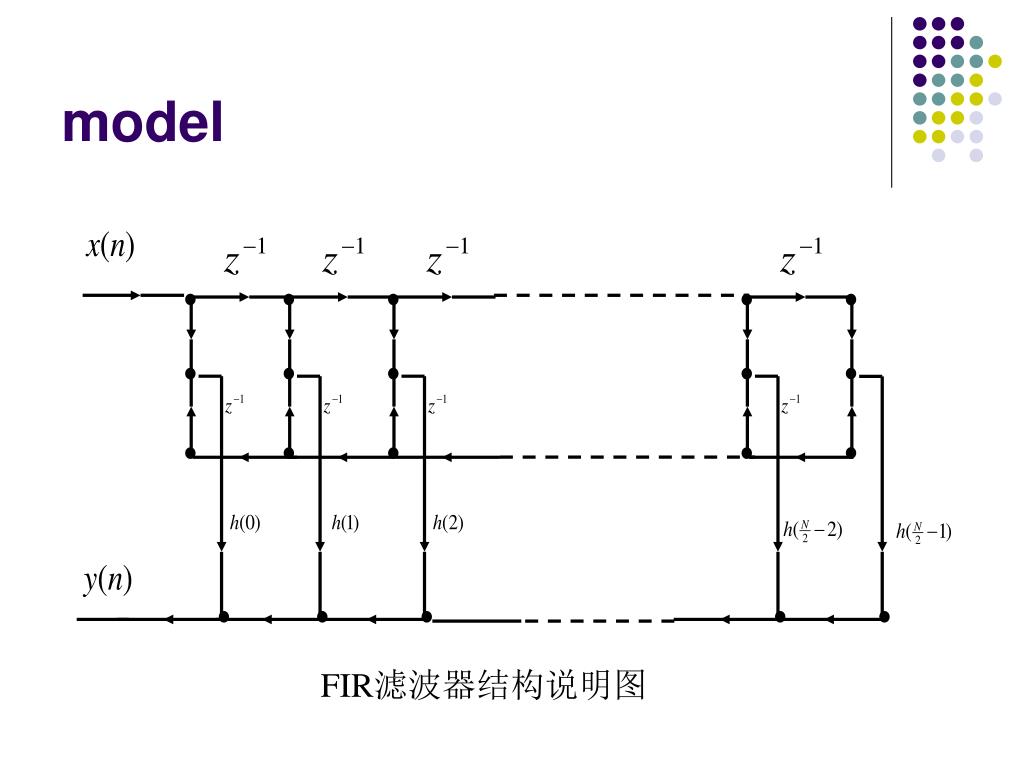

model FIR滤波器结构说明图

FIR Coefficients（IS-2000规范）

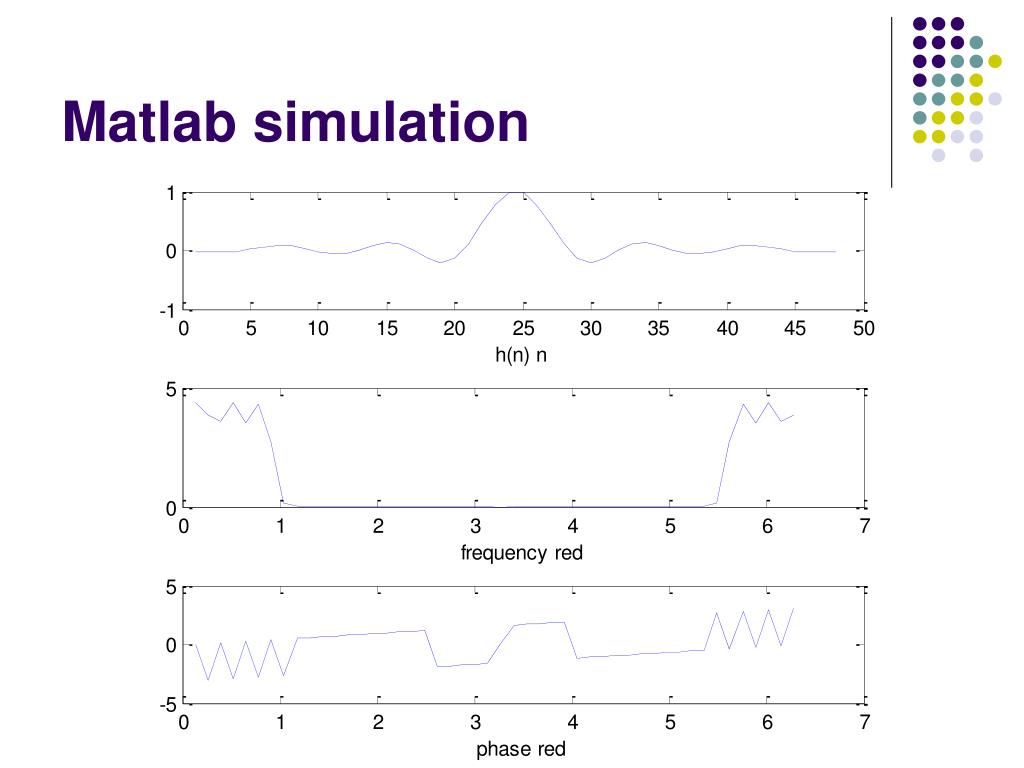

Matlab simulation

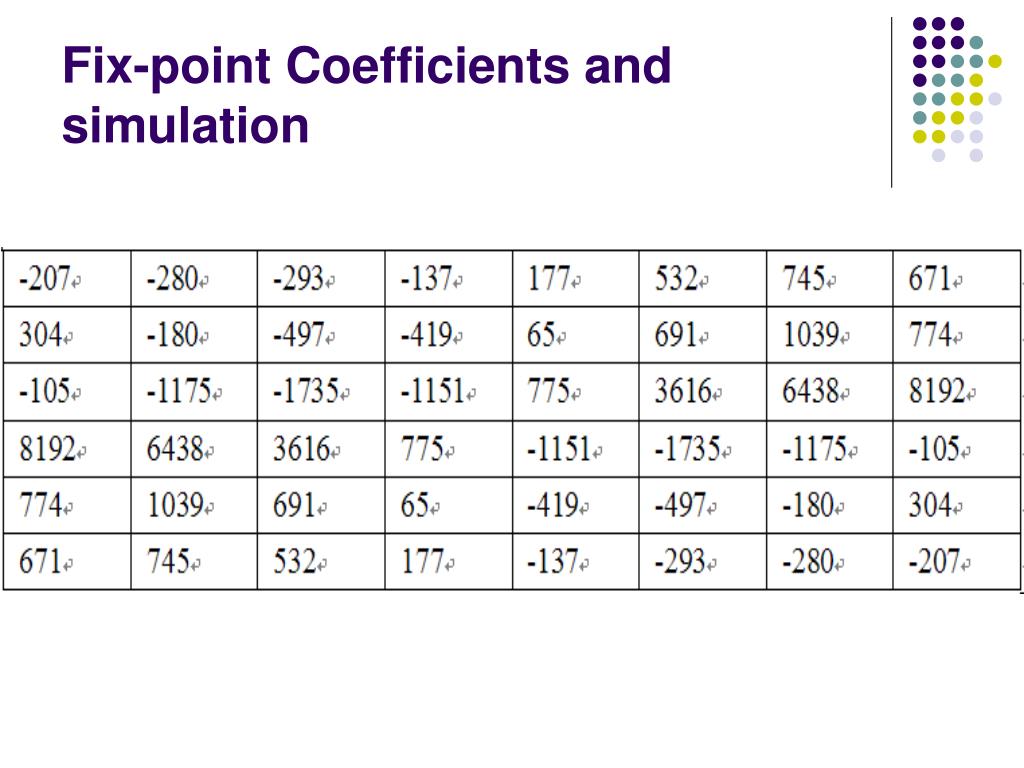

Fix-point Coefficients and simulation

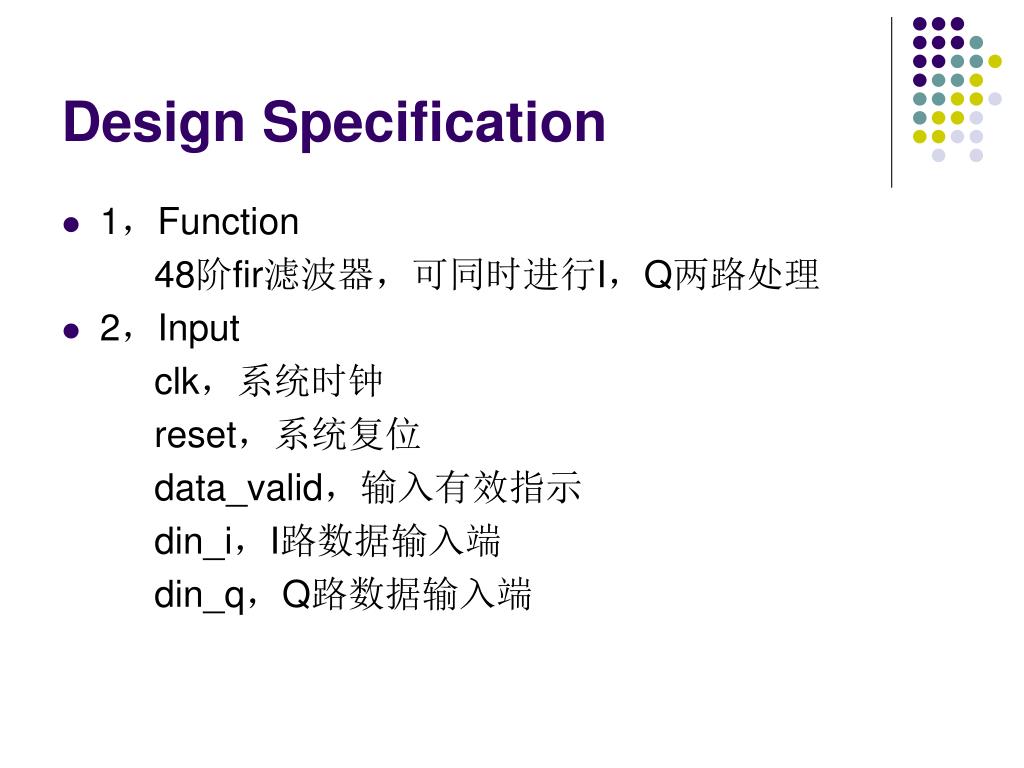

Design Specification • 1，Function 48阶fir滤波器，可同时进行I，Q两路处理 • 2，Input clk，系统时钟 reset，系统复位 data_valid，输入有效指示 din_i，I路数据输入端 din_q，Q路数据输入端

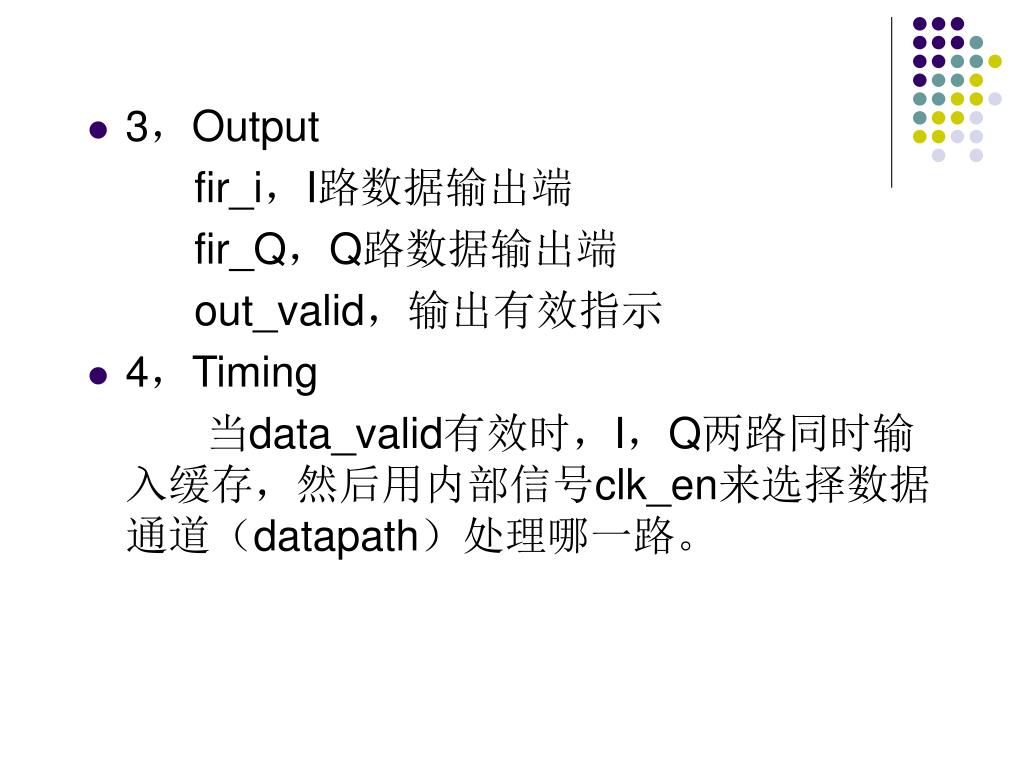

3，Output fir_i，I路数据输出端 fir_Q，Q路数据输出端 out_valid，输出有效指示 • 4，Timing 当data_valid有效时，I，Q两路同时输入缓存，然后用内部信号clk_en来选择数据通道（datapath）处理哪一路。

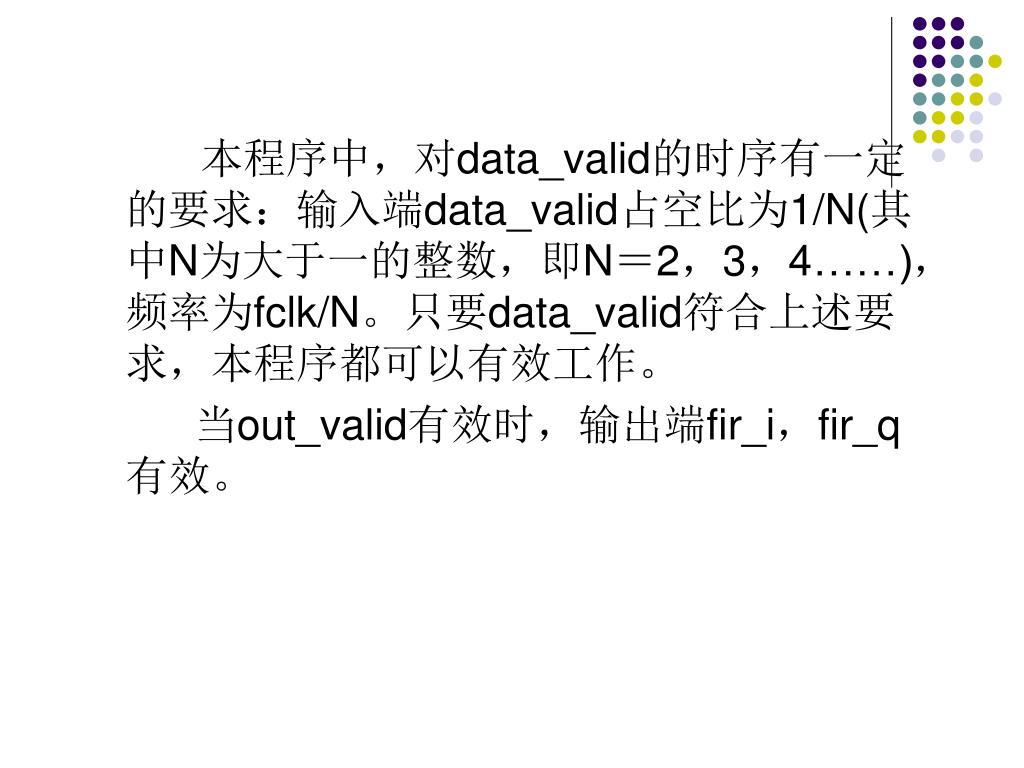

本程序中，对data_valid的时序有一定的要求：输入端data_valid占空比为1/N(其中N为大于一的整数，即N＝2，3，4……)，频率为fclk/N。只要data_valid符合上述要求，本程序都可以有效工作。本程序中，对data_valid的时序有一定的要求：输入端data_valid占空比为1/N(其中N为大于一的整数，即N＝2，3，4……)，频率为fclk/N。只要data_valid符合上述要求，本程序都可以有效工作。当out_valid有效时，输出端fir_i，fir_q有效。

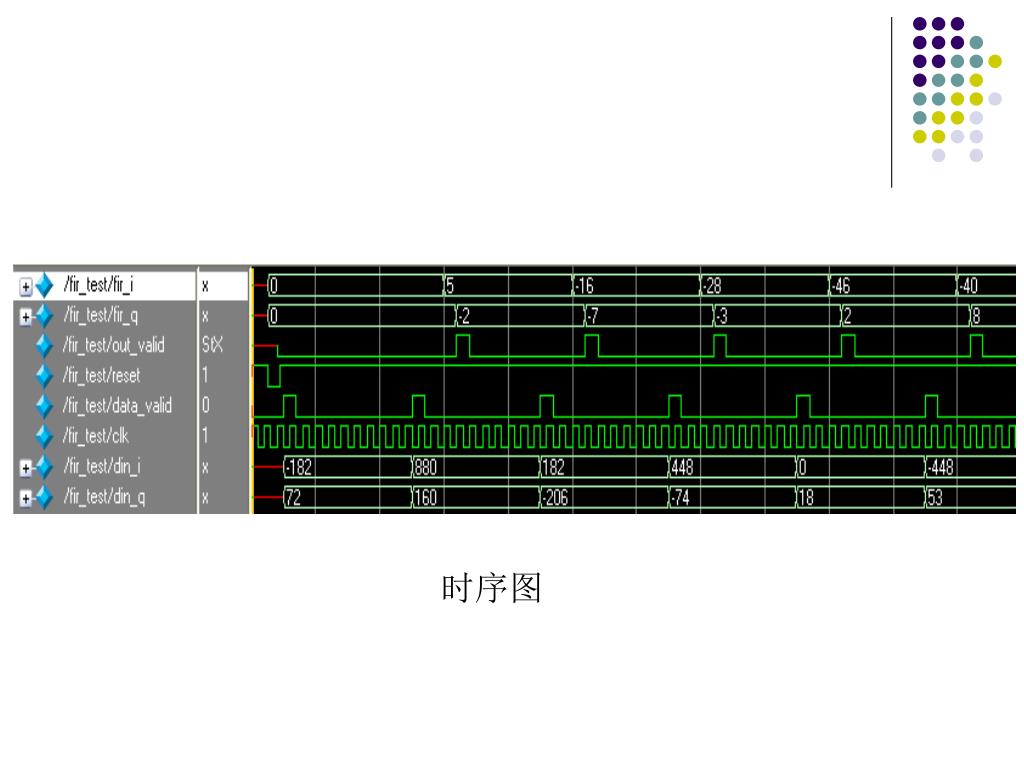

时序图

Data path and controller design

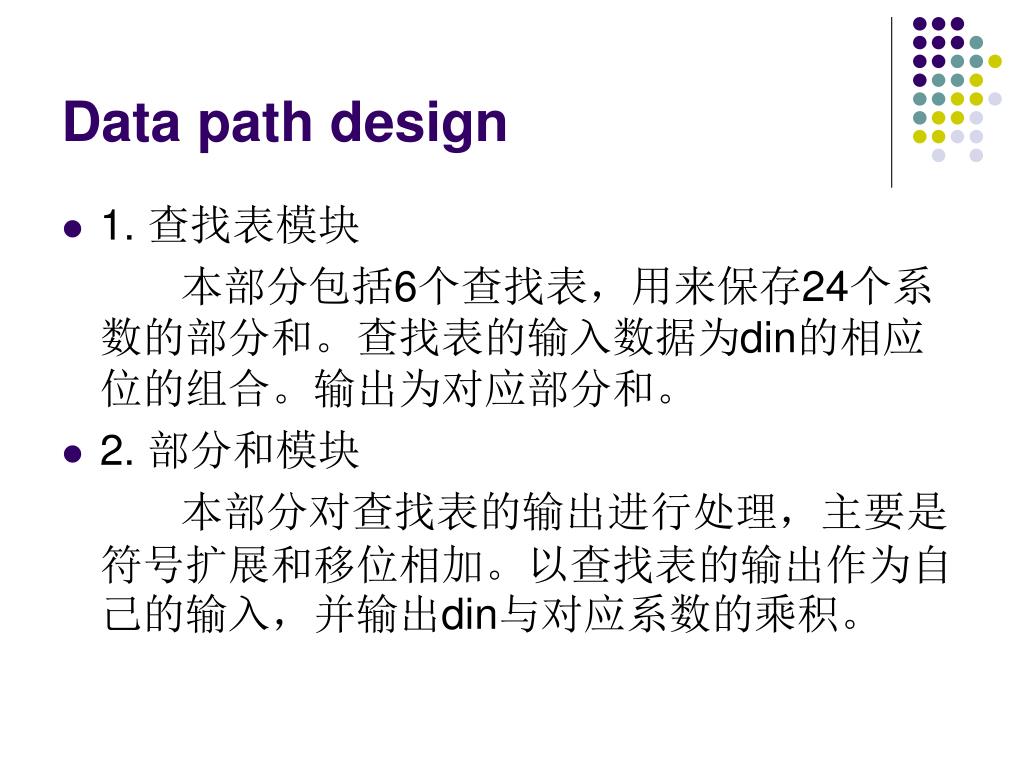

Data path design • 1. 查找表模块本部分包括6个查找表，用来保存24个系数的部分和。查找表的输入数据为din的相应位的组合。输出为对应部分和。 • 2. 部分和模块本部分对查找表的输出进行处理，主要是符号扩展和移位相加。以查找表的输出作为自己的输入，并输出din与对应系数的乘积。

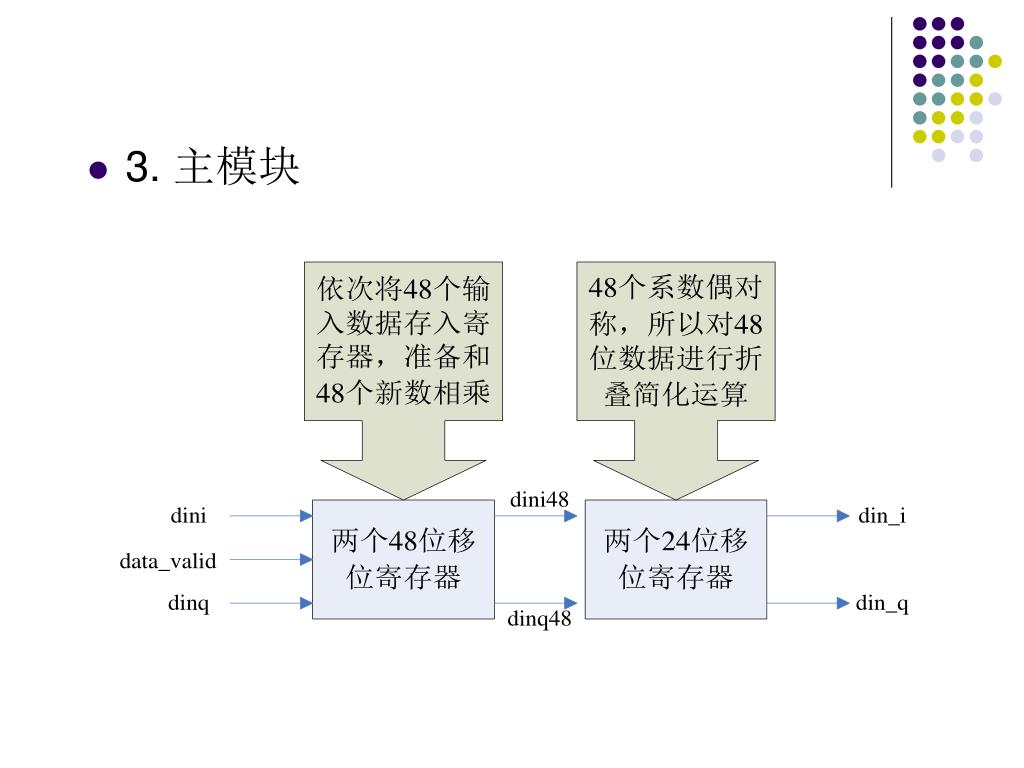

3. 主模块

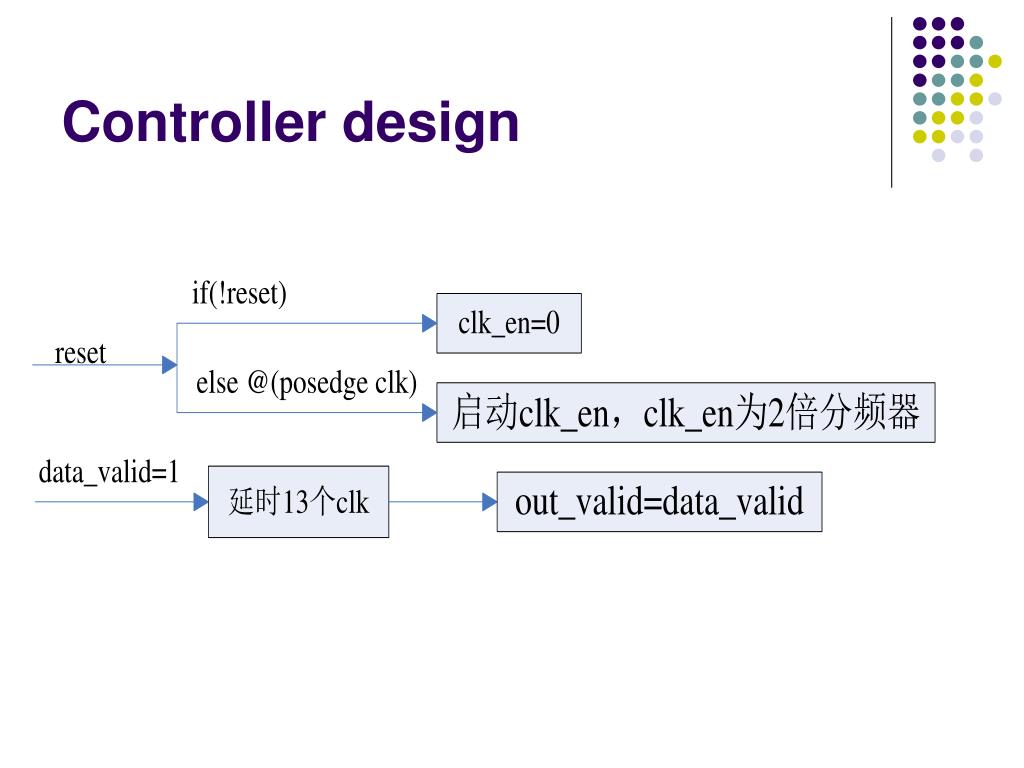

Controller design

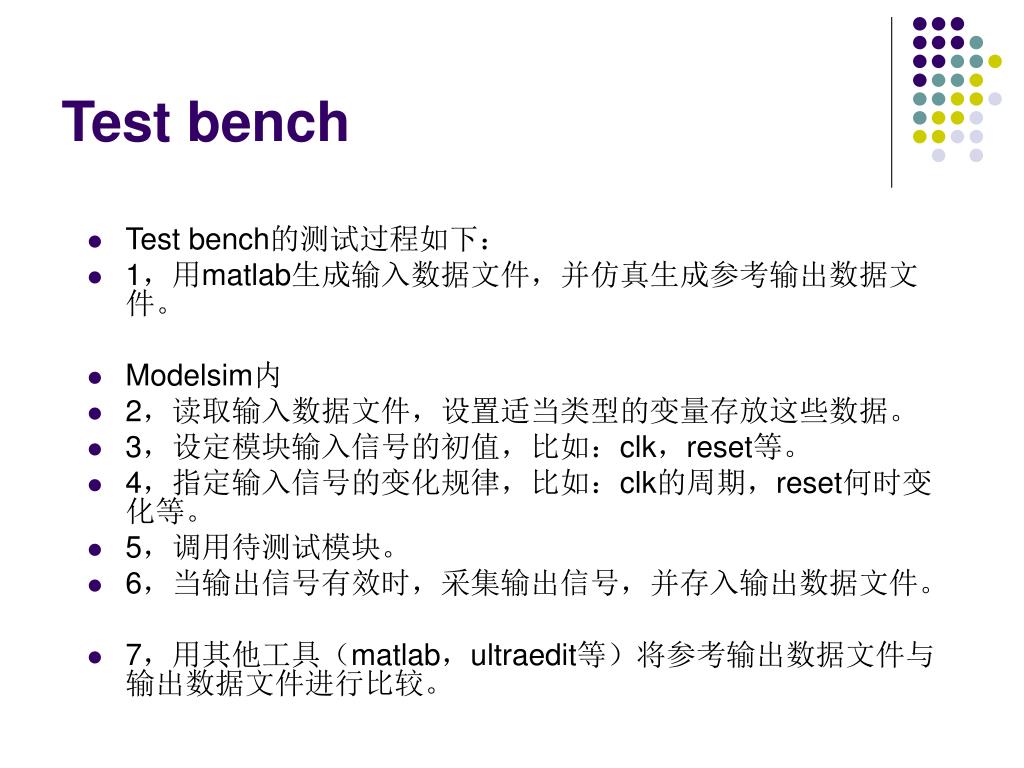

Test bench • Test bench的测试过程如下： • 1，用matlab生成输入数据文件，并仿真生成参考输出数据文件。 • Modelsim内 • 2，读取输入数据文件，设置适当类型的变量存放这些数据。 • 3，设定模块输入信号的初值，比如：clk，reset等。 • 4，指定输入信号的变化规律，比如：clk的周期，reset何时变化等。 • 5，调用待测试模块。 • 6，当输出信号有效时，采集输出信号，并存入输出数据文件。 • 7，用其他工具（matlab，ultraedit等）将参考输出数据文件与输出数据文件进行比较。

注意： • 一，以上这些部分有些是顺序执行，有些则是并行执行，根据具体情况而定。 • 二，我们得到输出数据后，还需要将这些数据与matlab仿真结果进行逐比特对比，观察数据是否正确。 • 三，有些情况下逐比特比较结果不可行，那就要根据具体情况设计检验方法，在通信中常用的方法还有信噪比检验法。

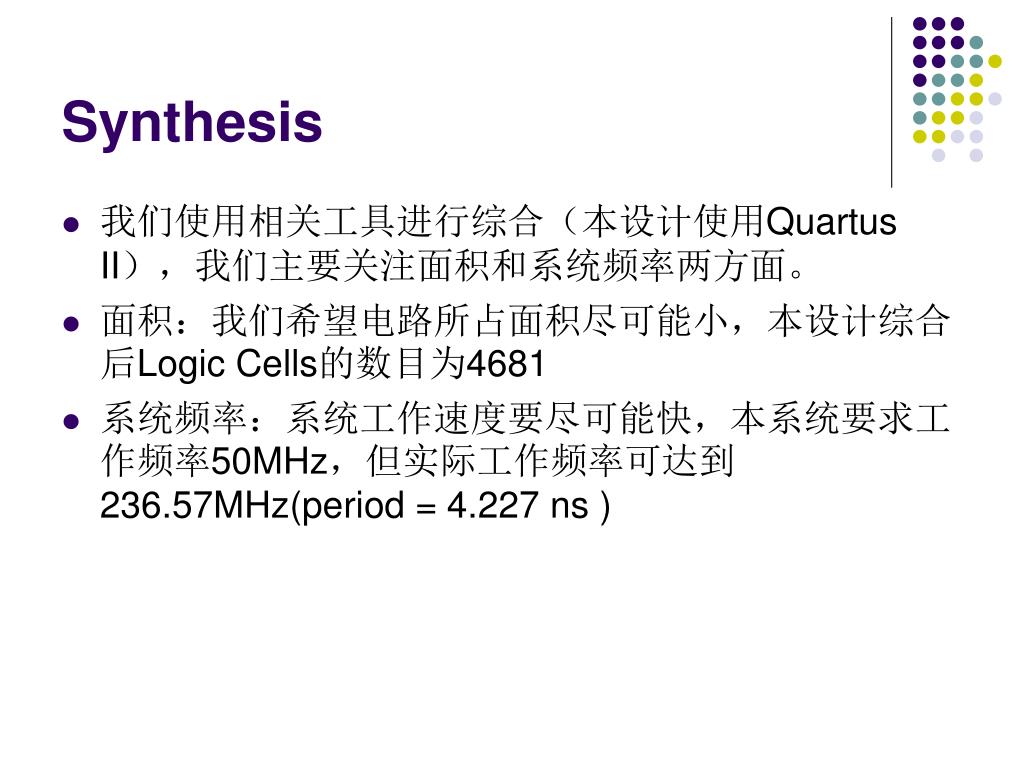

Synthesis • 我们使用相关工具进行综合（本设计使用Quartus II），我们主要关注面积和系统频率两方面。 • 面积：我们希望电路所占面积尽可能小，本设计综合后Logic Cells的数目为4681 • 系统频率：系统工作速度要尽可能快，本系统要求工作频率50MHz，但实际工作频率可达到236.57MHz(period = 4.227 ns )

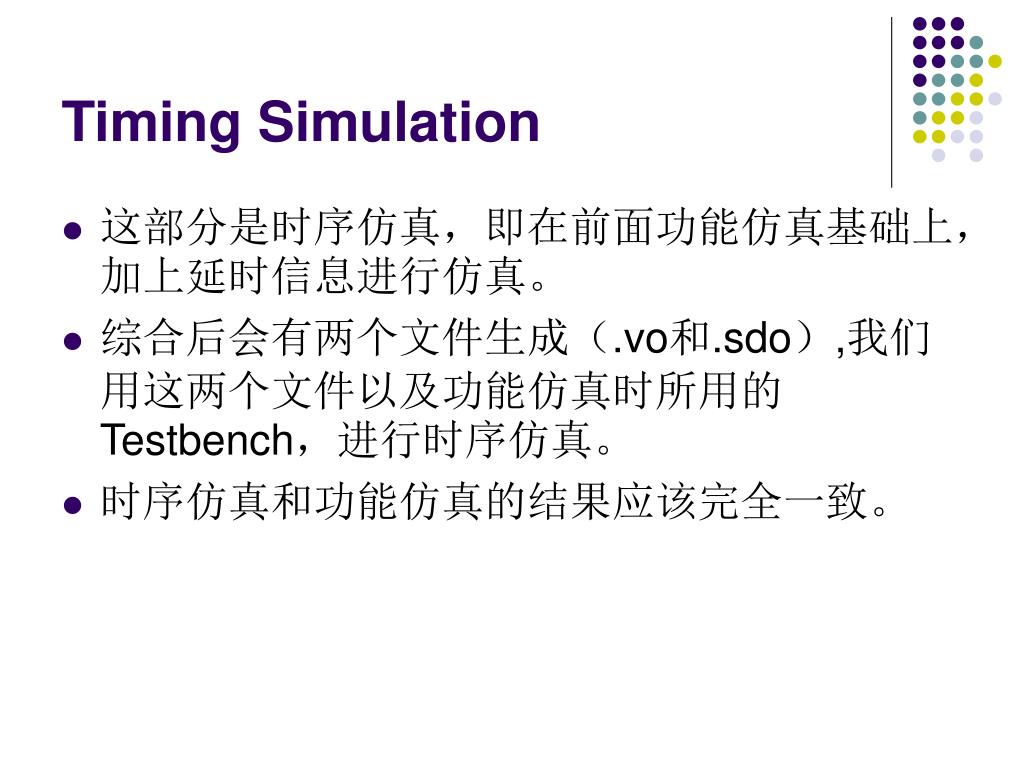

Timing Simulation • 这部分是时序仿真，即在前面功能仿真基础上，加上延时信息进行仿真。 • 综合后会有两个文件生成（.vo和.sdo）,我们用这两个文件以及功能仿真时所用的Testbench，进行时序仿真。 • 时序仿真和功能仿真的结果应该完全一致。

Thank you！
