A comunicação da Tecnologia

1. A comunicação da Tecnologia Educação Tecnológica Fátima Pais

2. A Comunicação da tecnologiaNormalização Normalizar, consiste em definir, unificar e simplificar de forma qualitativa e quantitativa todos os materiais, objectos e elementos que se utilizam em actividades repetitivas, essencialmente no âmbito da ciência, da técnica e da economia. Norma, é uma especificação técnica ou outro documento de domínio público, que serve para executar uma qualquer operação técnica, de forma a que toda s as pessoas a entendam.

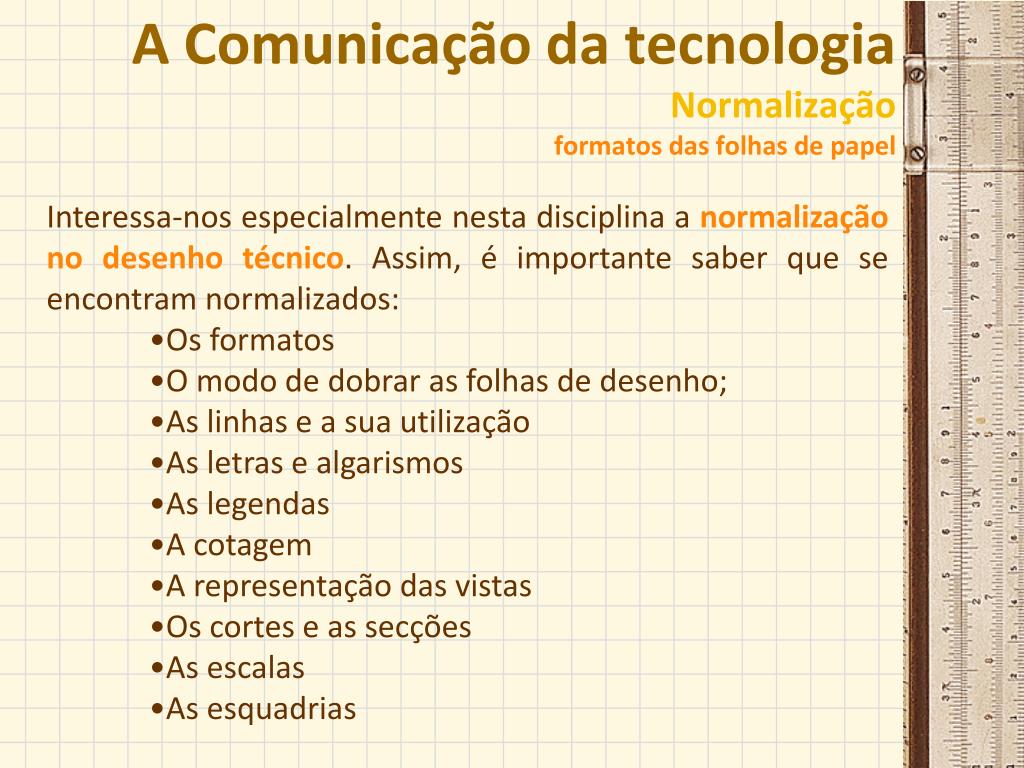

3. A Comunicação da tecnologiaNormalizaçãoformatos das folhas de papel • Interessa-nos especialmente nesta disciplina a normalização no desenho técnico. Assim, é importante saber que se encontram normalizados: • Os formatos • O modo de dobrar as folhas de desenho; • As linhas e a sua utilização • As letras e algarismos • As legendas • A cotagem • A representação das vistas • Os cortes e as secções • As escalas • As esquadrias

4. A Comunicação da TecnologiaNormalizaçãoformatos das folhas de papel Os formatos das folhas de papel a utilizar em desenho técnico pertencem à série A . Esta série tem como base o formato A0 cuja área é 1 m2. O formato imediatamente inferior é o formato A1, cuja área é de 0,5 m2. Assim podemos obter os vários formatos da série A por subdivisão do formato A0:

5. A Comunicação da TecnologiaNormalizaçãoDobragem Uma vez executado, os desenhos devem ser arquivados, de modo a poderem ser utilizados de novo, sempre que seja necessário. Normalmente procura-se que o desenho dobrado tenha as dimensões do formato A4, ficando a legenda no frontispício do desenho dobrado, perfeitamente visível.

6. A Comunicação da TecnologiaNormalizaçãoLápis e minas As minas dos lápis e lapiseiras são da mesma natureza, são constituídas por uma mistura de grafite e certas substâncias aglutinantes, sendo normalmente a mina tanto mais branda e negra quanto maior for a percentagem de grafite. Escala de dureza das minas

7. A Comunicação da TecnologiaNormalizaçãoTipos de linhas e espessuras dos traços

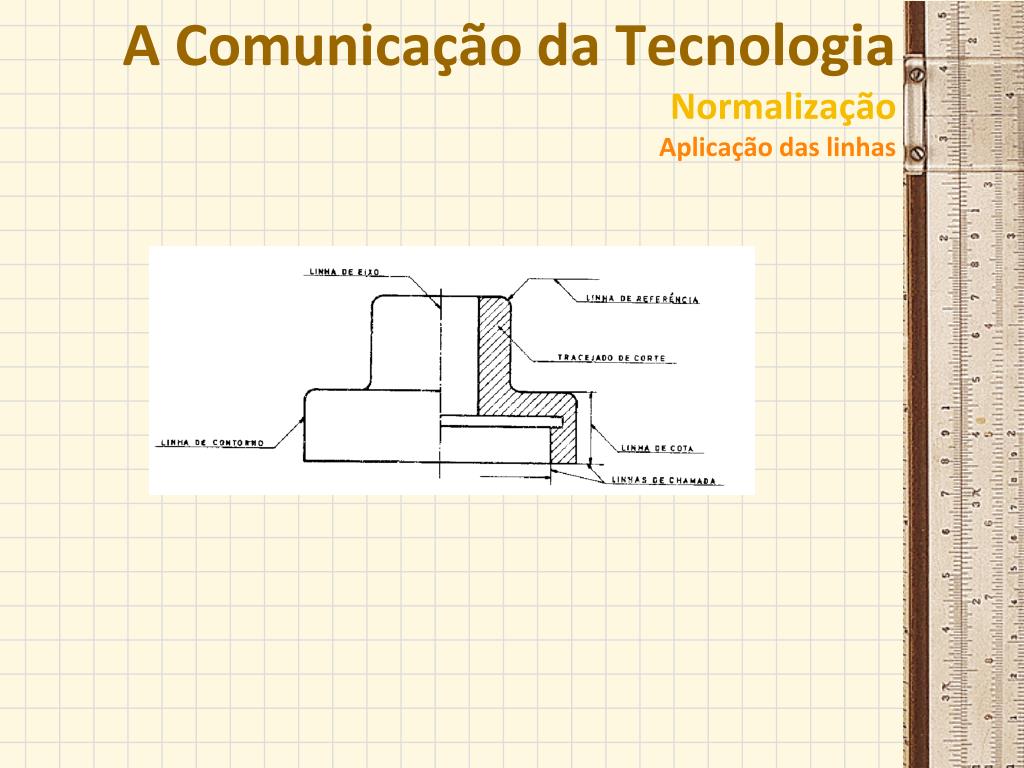

8. A Comunicação da TecnologiaNormalizaçãoAplicação das linhas

9. A Comunicação da TecnologiaNormalizaçãoEscalas A escala é a relação entre uma determinada dimensão no desenho e a correspondente dimensão real do objecto representado. A escala pode ser de redução ou de ampliação , conforma as dimensões do desenho são menores ou maiores do que as dimensões reais. Exemplo: Quando empregamos a escala 1:10, isto significa que 1 Cm no papel, corresponde a 10 Cm na realidade. Além destas considera-se ainda a escala 1:1 que corresponde à representação em tamanho natural a qual deve ser usada, sempre que possível, por dar mais directamente as dimensões do objecto. NOTA: Deve utilizar-se dois pontos, e não um traço inclinado para separar os dois termos da escala. Deve pois escrever-se , por exemplo, 1:50 e não 1/50.

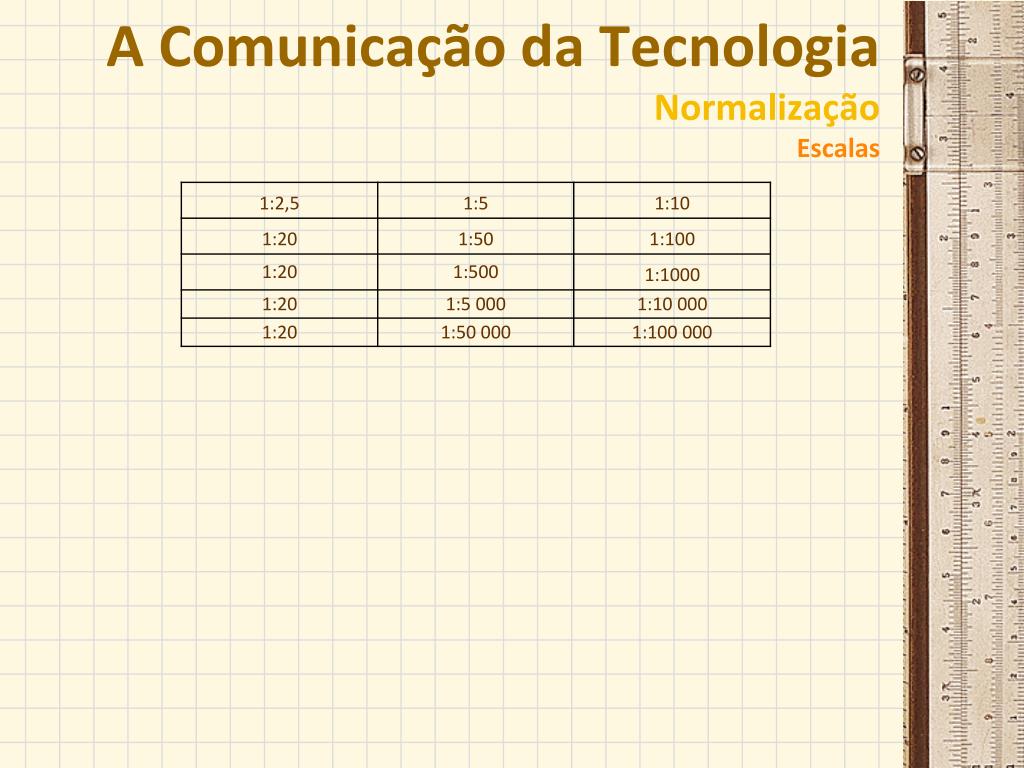

10. A Comunicação da TecnologiaNormalizaçãoEscalas

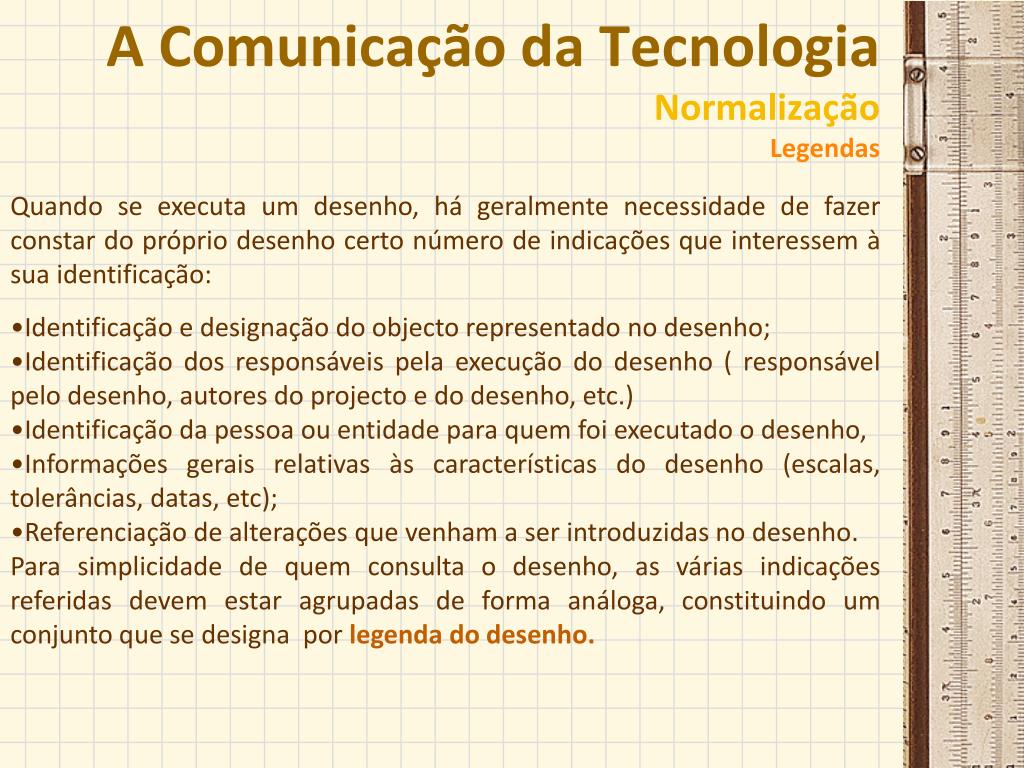

11. A Comunicação da TecnologiaNormalizaçãoLegendas Quando se executa um desenho, há geralmente necessidade de fazer constar do próprio desenho certo número de indicações que interessem à sua identificação: • Identificação e designação do objecto representado no desenho; • Identificação dos responsáveis pela execução do desenho ( responsável pelo desenho, autores do projecto e do desenho, etc.) • Identificação da pessoa ou entidade para quem foi executado o desenho, • Informações gerais relativas às características do desenho (escalas, tolerâncias, datas, etc); • Referenciação de alterações que venham a ser introduzidas no desenho. Para simplicidade de quem consulta o desenho, as várias indicações referidas devem estar agrupadas de forma análoga, constituindo um conjunto que se designa por legenda do desenho.

12. A Comunicação da TecnologiaNormalizaçãoLegendas • Para simplicidade de quem consulta o desenho, as várias indicações referidas devem estar agrupadas de forma análoga, constituindo um conjunto que se designa por legenda do desenho.

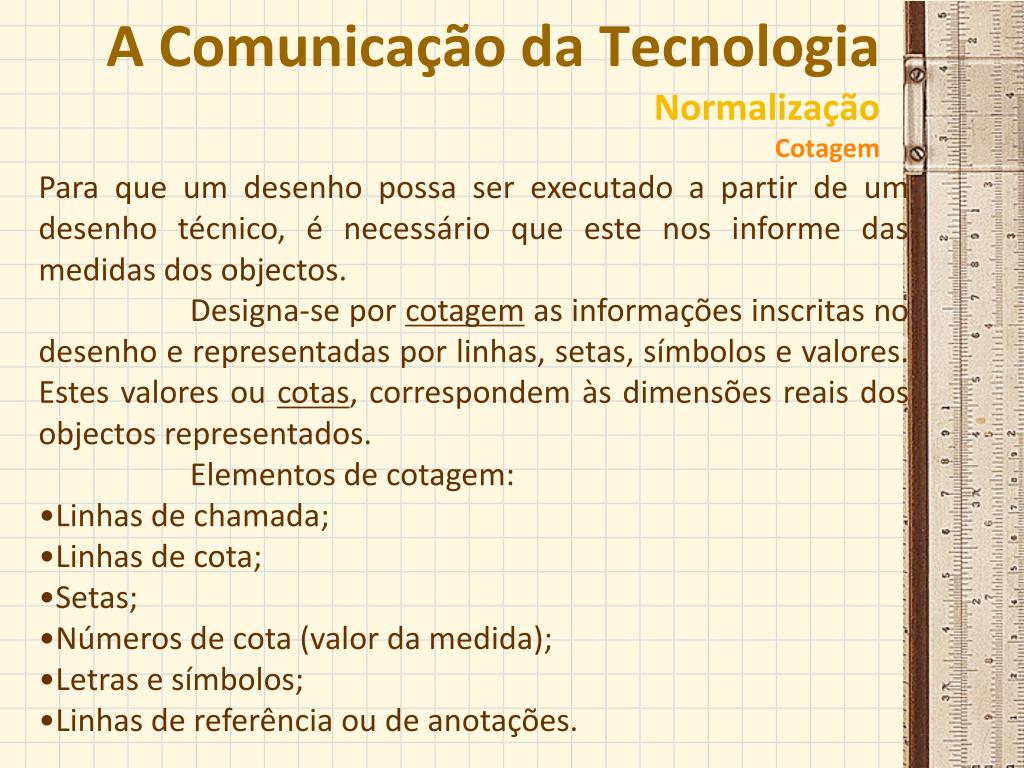

13. A Comunicação da TecnologiaNormalizaçãoCotagem Para que um desenho possa ser executado a partir de um desenho técnico, é necessário que este nos informe das medidas dos objectos. Designa-se por cotagem as informações inscritas no desenho e representadas por linhas, setas, símbolos e valores. Estes valores ou cotas, correspondem às dimensões reais dos objectos representados. Elementos de cotagem: • Linhas de chamada; • Linhas de cota; • Setas; • Números de cota (valor da medida); • Letras e símbolos; • Linhas de referência ou de anotações.

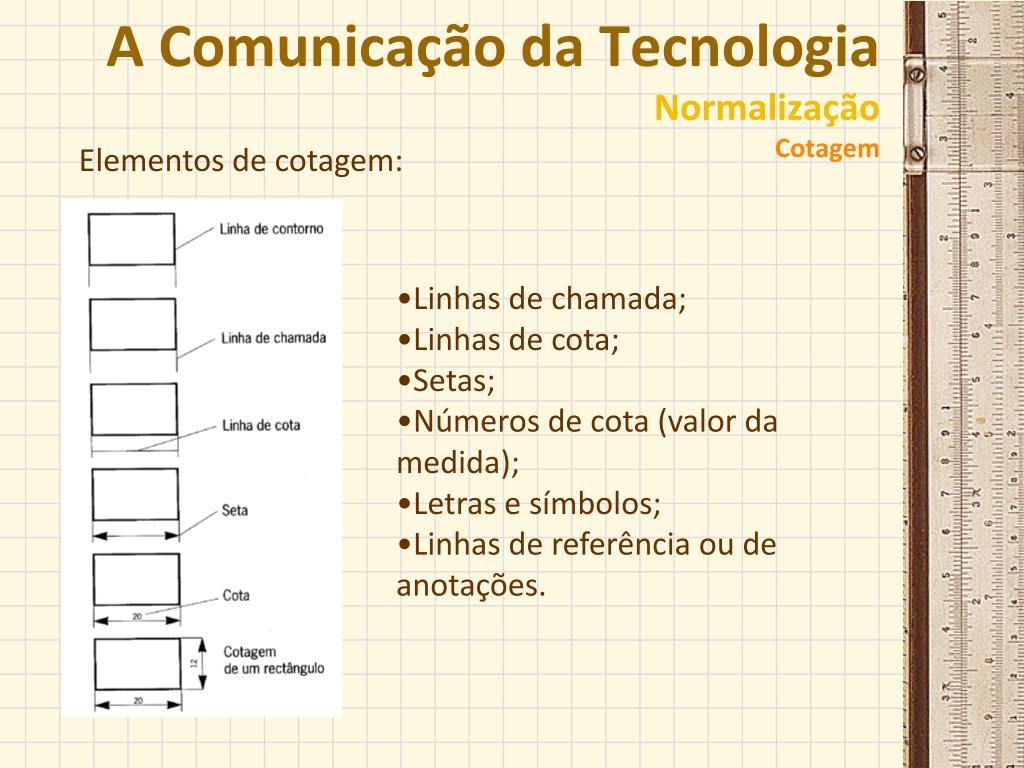

14. A Comunicação da TecnologiaNormalizaçãoCotagem Elementos de cotagem: • Linhas de chamada; • Linhas de cota; • Setas; • Números de cota (valor da medida); • Letras e símbolos; • Linhas de referência ou de anotações.

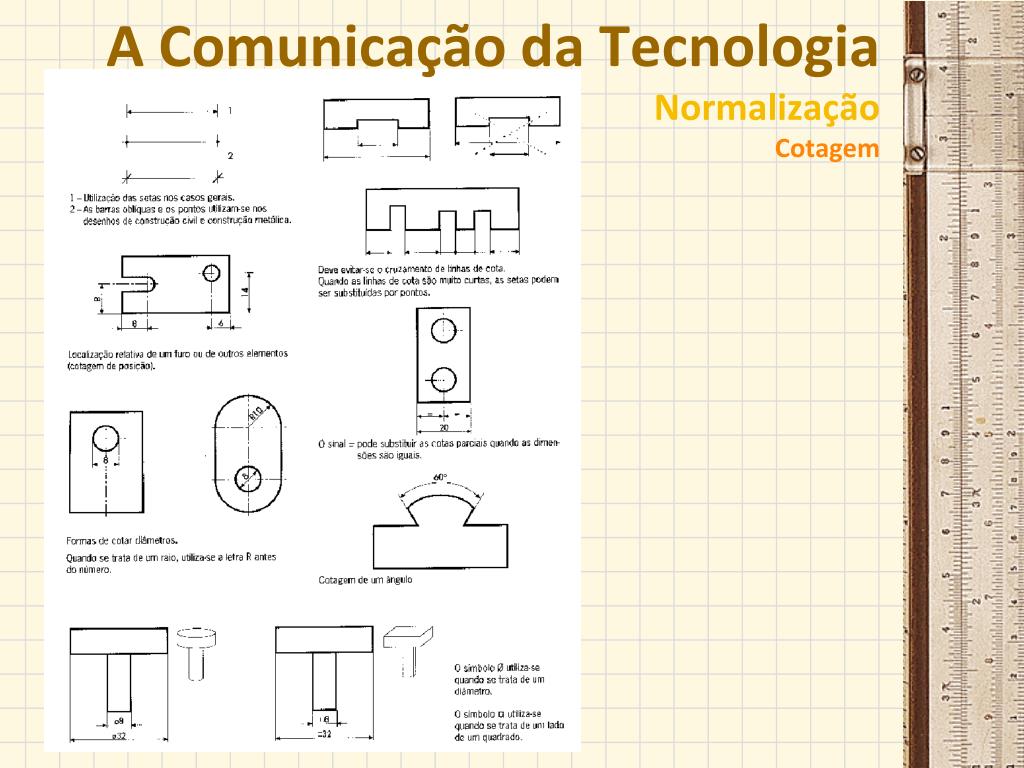

15. A Comunicação da TecnologiaNormalizaçãoCotagem

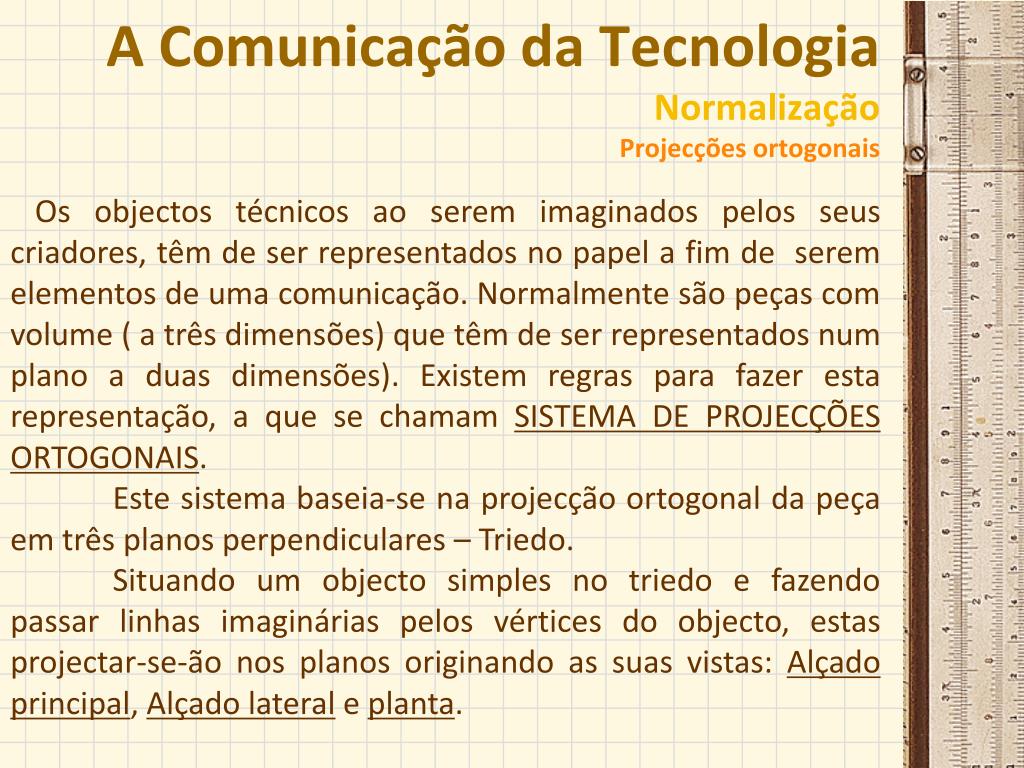

16. A Comunicação da TecnologiaNormalizaçãoProjecções ortogonais Os objectos técnicos ao serem imaginados pelos seus criadores, têm de ser representados no papel a fim de serem elementos de uma comunicação. Normalmente são peças com volume ( a três dimensões) que têm de ser representados num plano a duas dimensões). Existem regras para fazer esta representação, a que se chamam SISTEMA DE PROJECÇÕES ORTOGONAIS. Este sistema baseia-se na projecção ortogonal da peça em três planos perpendiculares – Triedo. Situando um objecto simples no triedo e fazendo passar linhas imaginárias pelos vértices do objecto, estas projectar-se-ão nos planos originando as suas vistas: Alçado principal, Alçado lateral e planta.

17. A Comunicação da TecnologiaNormalizaçãoProjecções ortogonais
