AUC. EIR. HLR. VLR. VLR. Grundsätzliche Architektur eines GSM-Netzes / Animation MTC . (SCP). I S D N. GMSC. BSS. 0676. OMC. ISDN Verbindung zu GMSC. (SSP). X25, IP. CCS#7: ISUP. CCS#7. BSS i. BSS1. Mobilstation. BTS. MSC. TRAU. (SSP). BTS. BSC. SIM. Nutzkanal

jarah
Télécharger la présentation

HLR

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

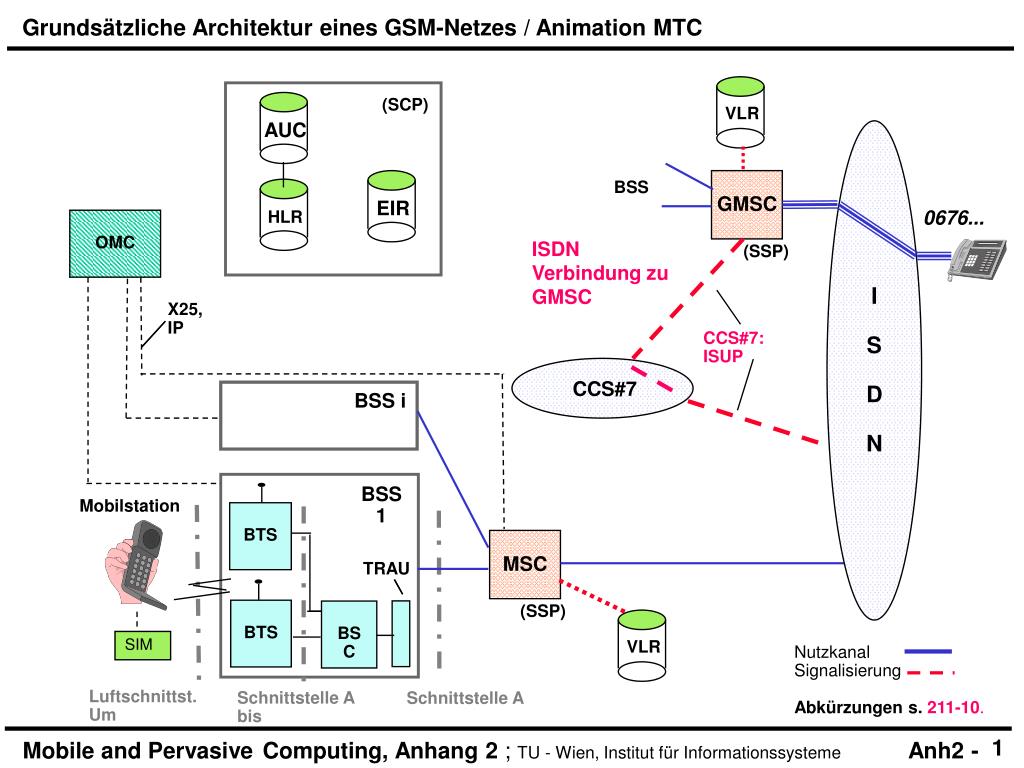

  1. AUC EIR HLR VLR VLR Grundsätzliche Architektur eines GSM-Netzes / Animation MTC (SCP) I S D N GMSC BSS 0676... OMC ISDN Verbindung zu GMSC (SSP) X25, IP CCS#7: ISUP CCS#7 BSS i BSS1 Mobilstation BTS MSC TRAU (SSP) BTS BSC SIM Nutzkanal Signalisierung Abkürzungen s.211-10. Luftschnittst. Um Schnittstelle A bis Schnittstelle A 1

  2. AUC EIR HLR VLR VLR Grundsätzliche Architektur eines GSM-Netzes / Animation MTC (SCP) I S D N GMSC BSS OMC CCS#7: MAP zu HLR (SSP) X25, IP CCS#7: MAP Abfrage der MSRN aus HLR CCS#7 BSS i BSS1 Mobilstation BTS MSC TRAU (SSP) BTS BSC SIM Nutzkanal Signalisierung Abkürzungen s.211-10. Luftschnittst. Um Schnittstelle A bis Schnittstelle A 2

  3. AUC EIR HLR VLR VLR Grundsätzliche Architektur eines GSM-Netzes / Animation MTC (SCP) I S D N GMSC BSS ISDN-Verbin-dung zu MSC mit MSRN OMC (SSP) X25, IP CCS#7: ISUP CCS#7 BSS i CCS#7: ISUP BSS1 Mobilstation BTS MSC TRAU (SSP) BTS BSC SIM Nutzkanal Signalisierung Abkürzungen s.211-10. Luftschnittst. Um Schnittstelle A bis Schnittstelle A 3

  4. AUC EIR HLR VLR VLR Grundsätzliche Architektur eines GSM-Netzes / Animation MTC (SCP) I S D N GMSC BSS OMC (SSP) X25, IP CCS#7 BSS i Abfrage der LAI und TMSI der aktuellen MS BSS1 Mobilstation BTS MSC TRAU (SSP) BTS BSC SIM Nutzkanal Signalisierung Abkürzungen s.211-10. Luftschnittst. Um Schnittstelle A bis Schnittstelle A 4

  5. AUC EIR HLR VLR VLR Grundsätzliche Architektur eines GSM-Netzes / Animation MTC (SCP) I S D N GMSC BSS OMC (SSP) X25, IP CCS#7 BSS i Abfrage der Sicherheitspara-meter für Authentifizierung und Ciphering BSS1 Mobilstation BTS MSC TRAU (SSP) BTS BSC SIM Nutzkanal Signalisierung Abkürzungen s.211-10. Nutzkanal Signalisierung Abkürzungen s.211-10. CCS#7:BSSAP Paging in aktueller LA mit TMSI und Aufbau eines Signa-lisierungskanals zu der MS, die auf TMSI anspricht 5

  6. AUC EIR HLR VLR VLR Grundsätzliche Architektur eines GSM-Netzes / Animation MTC (SCP) I S D N GMSC BSS OMC (SSP) X25, IP CCS#7: ISUP CCS#7 BSS i Abschluss des ISDN-Verbindungsaufbaus BSS1 Mobilstation BTS MSC TRAU (SSP) BTS BSC SIM CCS#7:BSSAP Nutzkanal Signalisierung Abkürzungen s.211-10. Nutzkanal Signalisierung Abkürzungen s.211-10. Zuweisung eines Traffic Channels Durchschalten des Nutzkanals 6
