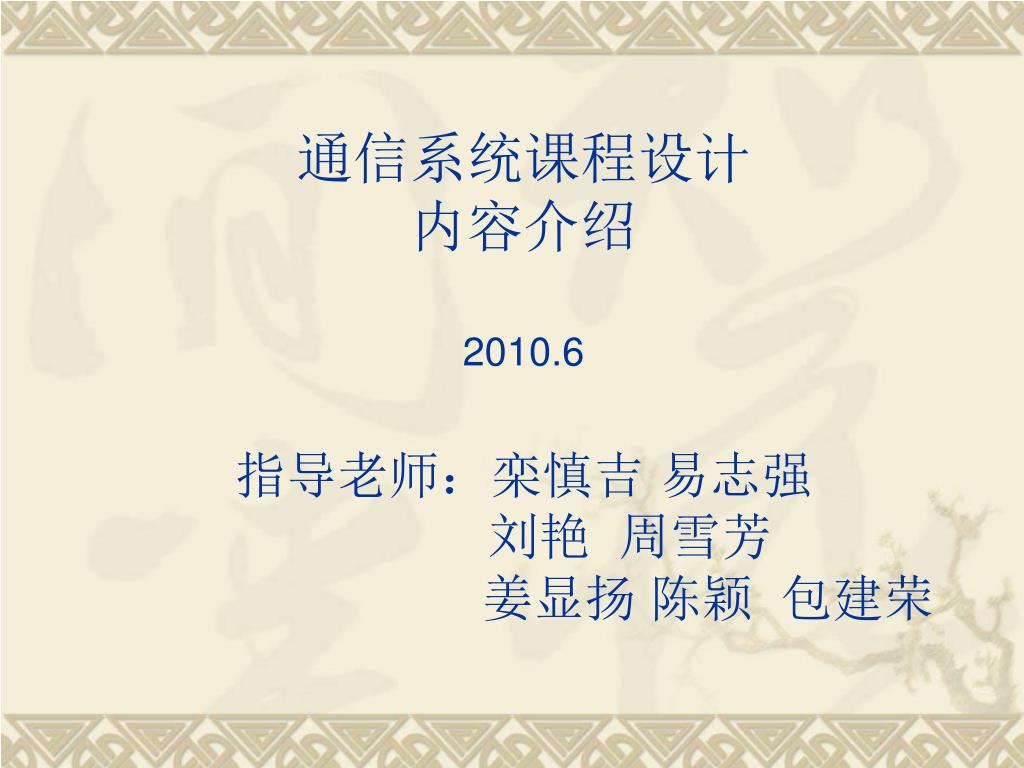

  1. 通信系统课程设计内容介绍2010.6指导老师：栾慎吉 易志强 刘艳 周雪芳 姜显扬 陈颖 包建荣

  2. 基本情况介绍 • 短学期上机、调试日期安排 • 短学期内容介绍 • OrcadPspice使用简介 • Protel使用简介 • 焊接及调试注意事项 • 短学期考核方式

  3. 短学期资料汇总 • 网址： ftp.lib.hdu.edu.cn中的/incoming/[教师课件目录]/通信系统短学期资料汇总（请保留两周）文件夹 PCB封装：fsk_pcb.lib SCH封装：fsk_sch.lib

  4. 课程设计内容简介 • 利用PC机的RS232接口，通过FSK调制／解调技术，实现PC机间的远程全双工通信 • 重点掌握 • FSK调制、解调的基本原理及系统设计方案 • 学会使用Orcad Pspice进行相关电路的参数设计 • 学会使用Protel99进行原理图和PCB的设计

  5. 系统任务需求 • 系统功能要求 实现两台PC机间串口远程通信 • 具体指标要求 • RS232码元速率：300-9600波特 • 通信方式：全双工通信 • FSK解调方案：过零检测法 • 频率分配：f=35±5KHz， "0"--30KHz, "1"--40KHz • 信号发送电平：2Vpp, 提供与PC机接口的RS232C接口电路 • 信号接收灵敏度：优于10mv

  6. 系统需求 • 信号频谱示意图

  7. 设计方案

  8. RS232接口简介 • RS232接口 • 数据通信中最常用接口，通用异步串行收发器（UART）接口，每台PC机上均有。 • 物理接头：DB9或DB25接插件 • 通信协议及电平 • 一般情况：每帧10或11bit,1bit停止位，1bit起始位，8bit数据位，1bit奇／偶校验位（可选） 停止位 起始位 b0 b1 b2 b3 b4 b5 b6 b7 校验位 停止位 • 线路电平与数据电平相反： “0”<－>+15V 至 +5V ， “1”<－>-15V 至 －5V • 缺点：抗干扰能力差，传输距离近约10－15m。

  9. 如何扩展RS232通信距离？ • RS485接口：数据协议与RS232一样，线路上传输的是差分信号 • 扩展RS232通信距离的方法： 将RS232高低电平数据作为基带数字信号再进行调制。 • 2ASK、2FSK、2PSK

  10. 典型串口标准电气参数

  11. FSK调制解调 • FSK为最常用数字调制技术之一 • 调制简单 • 抗干扰能力强 • 可远距离通信 • 调制方法 • 模拟方法：调频，VCO（压控振荡器）调制 • 数字方法 • 解调方法 • 相干解调法 • 非相干解调法 • 过零率检测法

  12. 有关电路设计 • 有关电路设计 幅度调整电路、滤波器、限放电路、压控振荡电路（VCO）等 • 原理设计方法和验证 在OrcadPspice中进行电路原理仿真设计和相应器件参数的计算确定（R值和C值），学会利用瞬态分析和交流特性分析来理解和设计电路。 • 原理图及PCB设计 学会在Protel99中完成原理图和PCB设计。

  13. 参考电路原理图

  14. 幅度调整电路设计

  15. 幅度调整电路作用 把‘0’、‘1’调制信号（对应于GND，和5V）转换成VCO（CD4046）的控制电压，产生30Khz和40Khz信号。 • 调试方法 改变R2，可以调整输出Vo的中心电平 ，改变Rf，可以调整输出Vo的范围。

  16. 有源滤波器电路设计 • 对频段为几百khz的信号可以用运放构成有源滤波器。 • 有源滤波器设计方法 采用GENESIS等EDA软件，可以直接综合出滤波器的电路结构形式(包括元器件理论值)，设计者可以此为基础，确定所需滤波器的基本电路形式。 • 有源滤波器运放的选择 主要考虑GBW(增益带宽积)、摆率和共模抑制比等。

  17. 限放电路 • 限放电路作用 完成波形的整形变换，如从正弦波到方波、包络检波后的信号到方波的整形。 • 限放电路的特点 限放工作在放大器的非线性区，通常采用正反馈，构成滞回比较器。 • 电路典型形式

  18. 参考资料 • “通信系统课程设计”（本校讲义） • “Orcad/Pspice 9使用教程”（西安电子科技大学出版社） • “有源滤波器精确设计手册”，电子工业出版社 • LM339、TL084、CD4046等器件PDF文档（可自己网上下载） • 参考网站 http://eelab.pku.edu.cn/kejian/OrCAD/index.htm

  19. 短学期考核方式 • 实验报告 软件验收 电路板验收 20% 30% 50% • 软件验收主要考查对OrcadPspice和Protel99的使用掌握 • 电路板验收主要考查电路调试情况和能力

  20. 短学期学习建议 • 通读实验指导书 • 下载OrcadPspice和Protel99及相关参考资料,课后学习软件使用，参照指导书完成主要电路的仿真 • 焊接时，要仔细不要把三极管和电阻焊错 • 调试电路时，参照电路原理图分模块、按指导书的步骤进行调试
