  1. Fonction :Régulation Régulation TS

  2. Sommaire • Fonctionnel • Régulateur Intégrés • Régulateur Intégrés : Exemple de composant Régulation TS

  3. Fonctionnel FONCTION Régulation Ve Vs Régulation TS

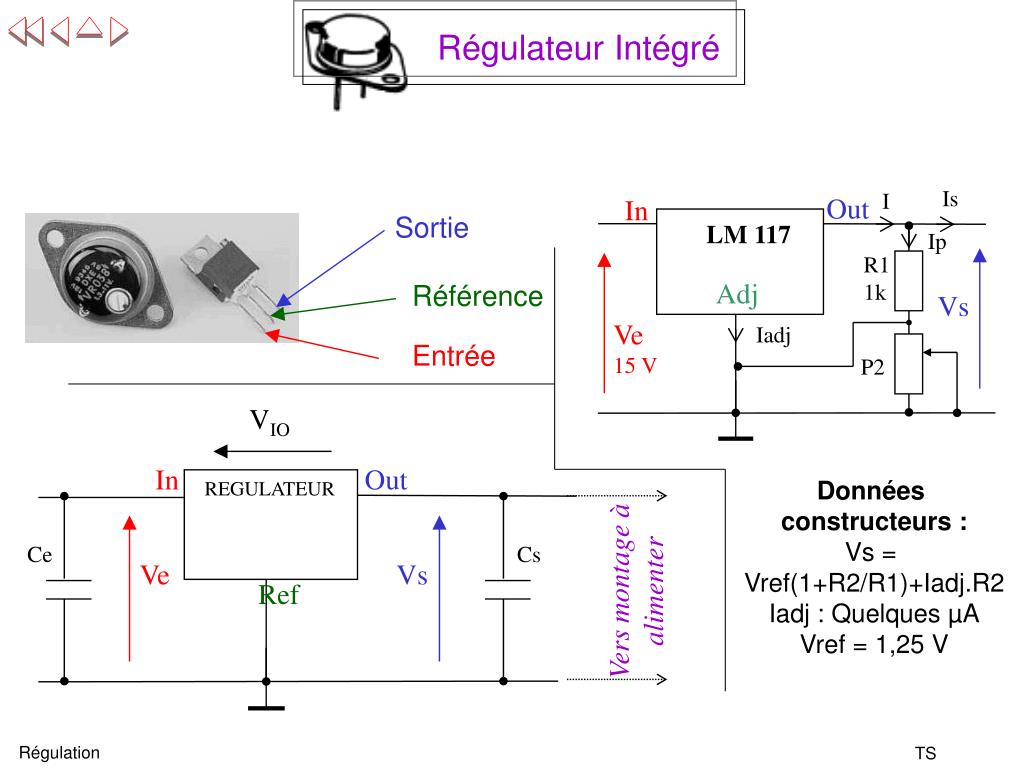

  4. Is I Out In Sortie LM 117 Ip R1 1k Adj Référence Vs Ve 15 V Iadj Entrée P2 VIO In Out REGULATEUR Vers montage à alimenter Ce Cs Ve Vs Ref Régulateur Intégré Données constructeurs : Vs = Vref(1+R2/R1)+Iadj.R2 Iadj : Quelques µA Vref = 1,25 V Régulation TS

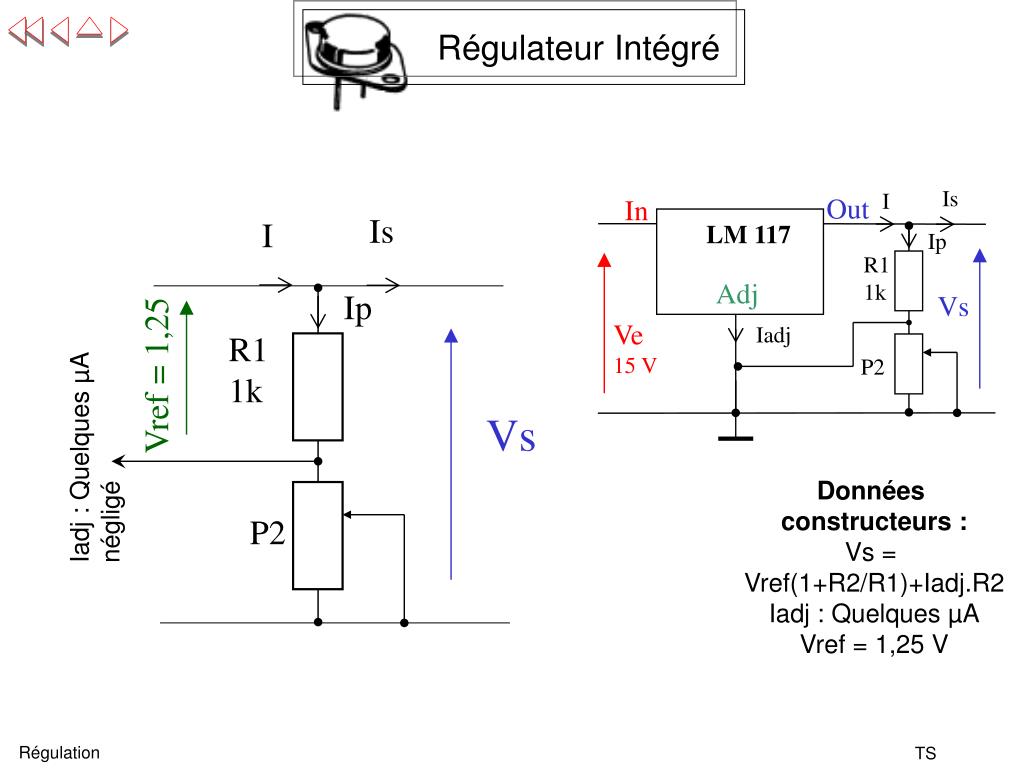

  5. Régulateur Intégré Is I Out In Is I LM 117 Ip R1 1k Adj Ip Vs Ve 15 V Iadj R1 1k P2 Vref = 1,25 Vs Iadj : Quelques µA négligé Données constructeurs : Vs = Vref(1+R2/R1)+Iadj.R2 Iadj : Quelques µA Vref = 1,25 V P2 Régulation TS

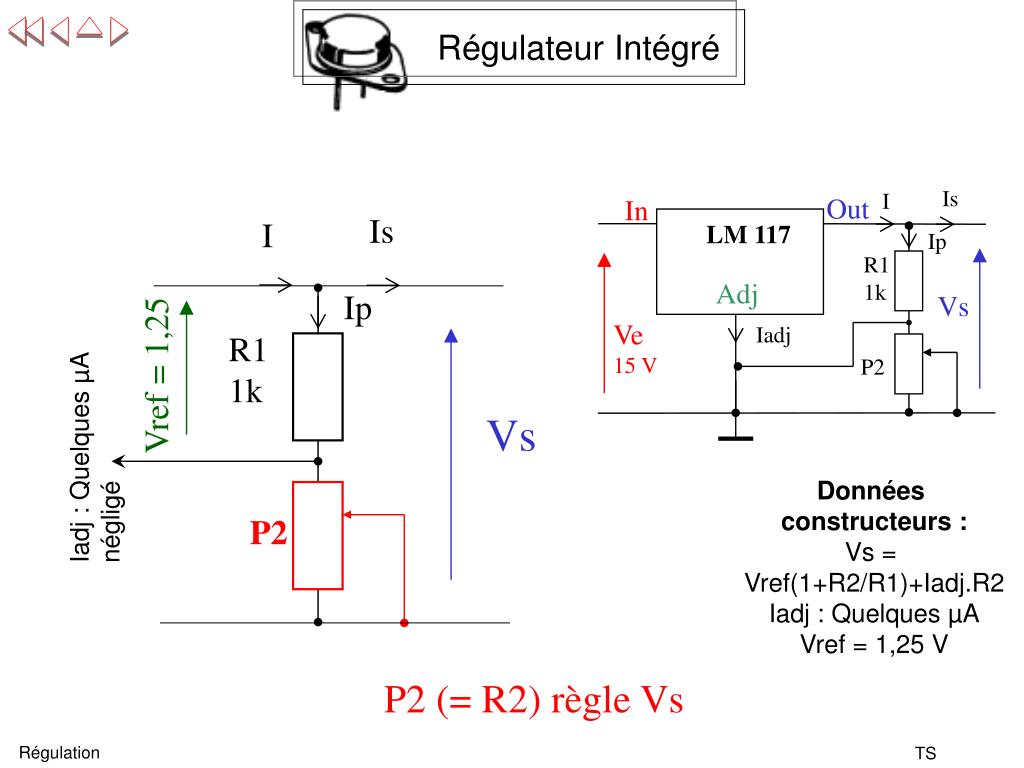

  6. Régulateur Intégré Is I Out In Is I LM 117 Ip R1 1k Adj Ip Vs Ve 15 V Iadj R1 1k P2 Vref = 1,25 Vs Iadj : Quelques µA négligé Données constructeurs : Vs = Vref(1+R2/R1)+Iadj.R2 Iadj : Quelques µA Vref = 1,25 V P2 P2 (= R2) règle Vs Régulation TS

  7. Régulateur Intégré ? Régulation TS

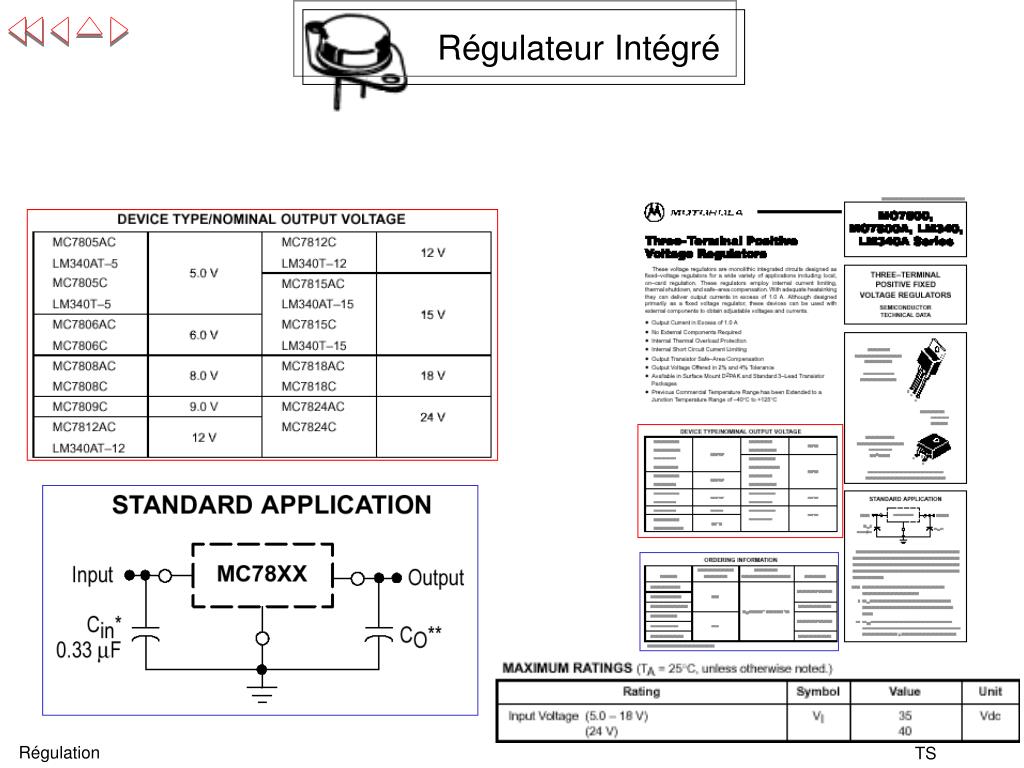

  8. Régulateur Intégré Régulation TS
