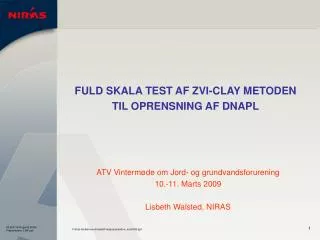

FULD SKALA TEST AF ZVI-CLAY METODEN TIL OPRENSNING AF DNAPL. ATV Vintermøde om Jord- og grundvandsforurening 10.-11. Marts 2009 Lisbeth Walsted, NIRAS. Medforfattere:. Udviklingskoordinator Mads Terkelsen, Region Hovedstaden Fagchef Charlotte Riis, NIRAS

kalona
Télécharger la présentation

FULD SKALA TEST AF ZVI-CLAY METODEN TIL OPRENSNING AF DNAPL

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. FULD SKALA TEST AF ZVI-CLAY METODEN TIL OPRENSNING AF DNAPL ATVVintermøde om Jord- og grundvandsforurening 10.-11. Marts 2009 Lisbeth Walsted, NIRAS I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  2. Medforfattere: Udviklingskoordinator Mads Terkelsen, Region Hovedstaden Fagchef Charlotte Riis, NIRAS Fagchef Anders G. Christensen, NIRAS Konsulent Nanna Muchitsch, NIRAS Ph.D.Stud. Annika S. Fjordbøge, DTU Miljø Docent, Undervisningschef Peter Kjeldsen, DTU Miljø I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  3. 6 ”Hot-spot” områder i Skuldelev (sekundært grundvand) I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  4. FORURENING (metalforarbejdning –utæt kloak !) Jord: >1.000 mg PCE og TCE pr. kg TS i 2-3 m u.t. Sek. grundvand: Sum klorerede, max. = 102.700 µg/l påvist i bund af sek. grundvand ~ 6-7,5 m u.t. ~ 360 kg klorerede opløsningsmidler FRI FASE DNAPL og på OPLØST FORM FORMÅL • Afprøve ZVI-Clay metoden (Zero Valent Iron) under danske • forhold • Et reelt alternativ til termiske metoder eller opboring/opgravning for oprensning af fri fase opløsningsmidler i mættet zone ? Baggrund og formål I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  5. Hot-Spot V og placering af 15 storformatboringer I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  6. Profilsnit ved ”Hot Spot V” m.v. I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  7. ZVI-Clay metoden • Patenteret i USA og Canada (DuPont). I 2003 donerede patentet til Colorado State University (CSU) • Nedbrydning sker ved anaerob jernkorrosion, hvor • dekloreringsprocessen forløber: • Fe0 → Fe2+ + 2 e‑ (oxidation) • RCl + H+ + 2 e‑ → RH + Cl‑ (reduktion) • Fe0 + RCl + H+ → Fe2+ + RH + Cl‑ • Effektivt overfor nedbrydning af især klorerede opløsnings- • midler, samt diverse pesticider og uorganiske forbindelser. I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  8. Metodens gennemførelse - Princip I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  9. Treatability forsøg (CSU/DTU) • 6 kolonneforsøg på sedimentprøver • Homogeniseret og spiked med 1500 mg PCE /kg • ,1 % bentonit og varierende mængde/type ZVI • Viser ca. 99 % nedbrydning indenfor 1-4 år ! Designmix • Reaktivt materiale: • 3 % ZVI (pulver) • ca. 54 kg ZVI/m3 • Stabiliserende materiale: • 1% bentonit (pulver) • ca. 18 kg bentonit/m3 Designgrundlag I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  10. Teknologioverførsel • Geo-Solutions INC. (Pittsburgh, USA) • Førende indenfor udvikling af Soil-mixing teknikker • Tæt samarbejde med CSU i forbindelse med fortsat • metodeudvikling • Patenteret soil-mixing enhed - her D =1,5m I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  11. ZVI tilsættes den ”opblødte” jordmatrice 2. 3. Håndtering af overskydende jord/mudder 4. Behandlingszonen sikres mod uvedkommende indtrængning af mand og mus Anlægstekniske enhedsprocesser - ZVI-Clay Metoden • Bentonit slurry opblandes og doseres ved soil-mixing teknik til den forurenede jordmatrice I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  12. Opblanding af bentonit slurry 9 m3 tank Interessant! I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  13. Kvalitetskontrol – Bentonit slurry Densitet Viskositet ….. og pH vha. Test Kit I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  14. +30 m.o.t. Mobilisering af rig m.v. Efter afrømning af ca. 1 m fyldjord er vi klar I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  15. Soil Mixing i Skuldelev • Og se filmen på NIRAS stand ……. I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  16. Tilsætning af ZVI til den ”opblødte” jordmatrice I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  17. Soilmixing udført i 3 af de i alt 15 storformatboringer I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  18. Håndtering af overskydende materialer I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  19. Afspærring af soil mixing området Plus presenning …. ! I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  20. Opblanding af ZVI i soil mixing området I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  21. Udviklingen i PCE koncentrationen Uge 1 (2,0-2,5 m u.t.) Uge 9 (2,0-2,5 m u.t.) I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  22. Udviklingen i jordstyrken • Efter 1 uge • Øverste 4-5 m har konsistens som kviksand • Fra 4-5 m u.t. er der truffet modstand i forskellig grad – og intakte vingestyrker svarende til blød moræneler, men lave omrørte vingestyrker • Efter 10 uger • Øverste 3-4 m har fortsat konsistens som kviksand • Fra 3-4 m u.t. er der målte vingestyrker som marint dynd • Fra 5-7 m u.t. stiger de intakte vingestyrker - svarende til blød moræneler, men fortsat lave omrørte vingestyrker. I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  23. Anlægstekniske erfaringer • Teknisk muligt og ”hurtigt” at gennemføre under aktuelle forhold • Behandlet forureningsvolumen ca. 100 m3 pr. dag • Ingen særskilt håndtering af tilstrømmende grundvand • Ca. 25 % overskydende materialer • Skærpede sikkerhedskrav (værnemidler, afspærring m.v.) • Relativt støjende • Geotekniske forhold ændres væsentligt I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  24. Dokumentation inden for det 1.år efter endt soil mixing Oprensningseffekt i behandlet jordmatrice: Chlorerede stoffer (jordprøver) ved i alt 5 moniteringsrunder. Fluxreduktion nedstrøms behandlet jordmatrice: Chlorerede stoffer (vandprøver) i 9 MLS-boringer ved i alt 5 moniteringsrunder. Geotekniske forhold: Hvert halve år indtil konsolidering er uændret. I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  25. Bentonit virker emulgerende på DNAPL bedre kontakt til ZVI Perspektivering Større forureningslokaliteter: • FRI FASE DNAPL pools spredt til større dybde • Forekomst af højtliggende/-ydende grundvand ingen hindring • PCE kan reduceres med en halveringstid på 2-10 måneder • Stor masse- og fluxreduktion og ingen ”gendosering” Videreudvikling af metoden under danske forhold: • Afprøve i mere lerede/stenede formationer • Homogenisering (ZVI fordeling) I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt

  26. Soil–mixe eller Party–mixe ? (veldokumenteret metode) Spørgsmålet er nu om vi skal… TAK FORDI I LYTTEDE MED - OG RIGTIG GOD FEST I AFTEN I:\inf\pr-toolbox\overheads\Firmapresentation_nov2005.ppt
