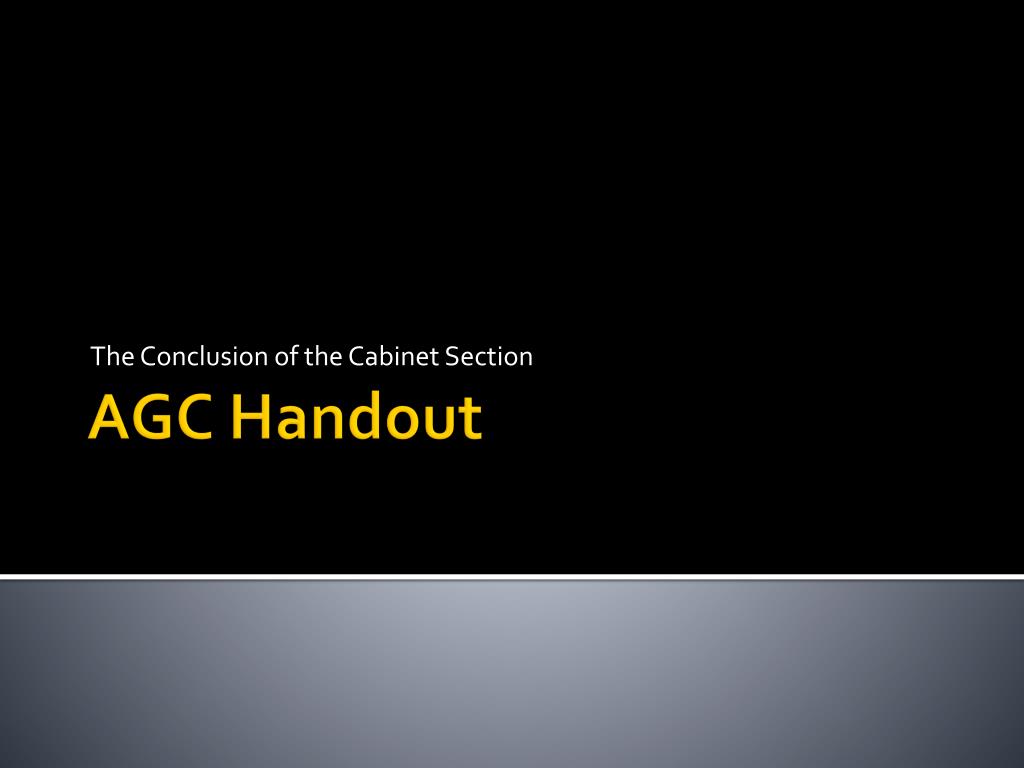

  1. The Conclusion of the Cabinet Section AGC Handout

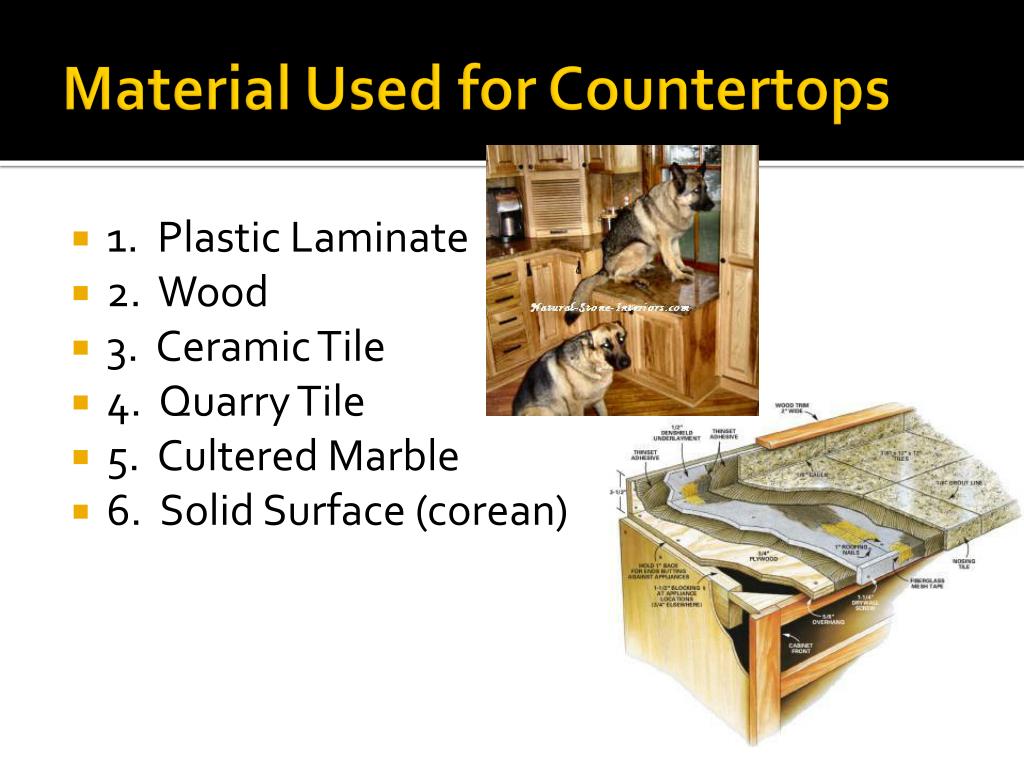

  2. Material Used for Countertops • 1. Plastic Laminate • 2. Wood • 3. Ceramic Tile • 4. Quarry Tile • 5. Cultered Marble • 6. Solid Surface (corean)

  3. Types of Doors • 1. Lipped (Inset) • 2. Surface (Overlay) • 3. Flush • 4. Sliding

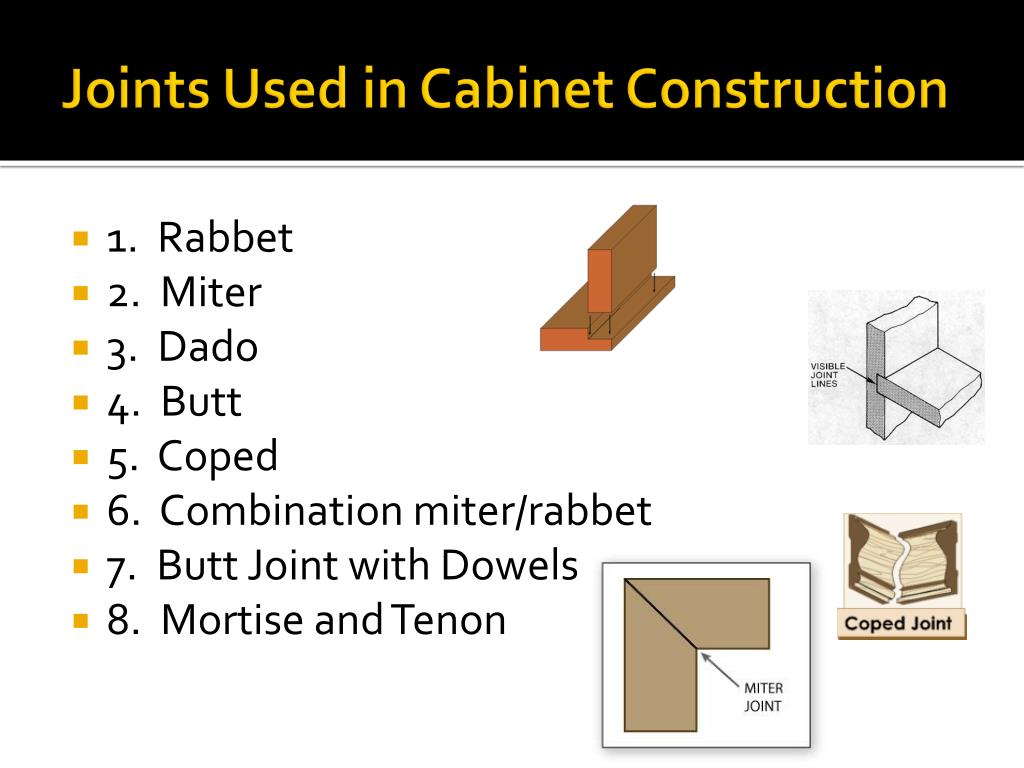

  4. Joints Used in Cabinet Construction • 1. Rabbet • 2. Miter • 3. Dado • 4. Butt • 5. Coped • 6. Combination miter/rabbet • 7. Butt Joint with Dowels • 8. Mortise and Tenon

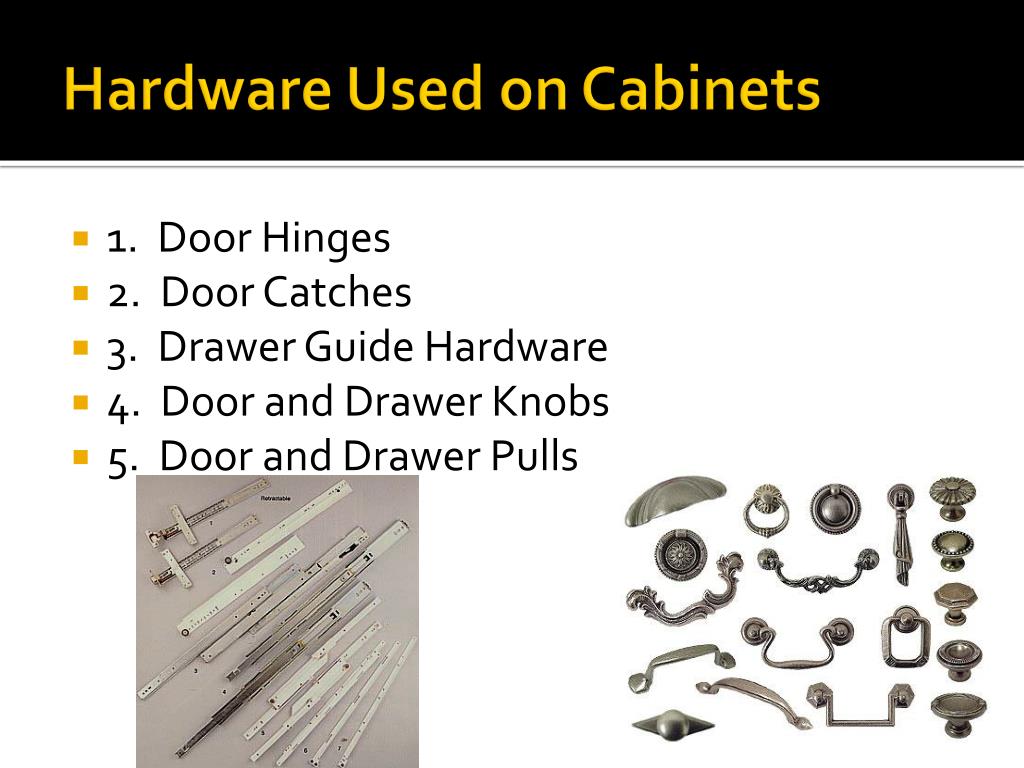

  5. Hardware Used on Cabinets • 1. Door Hinges • 2. Door Catches • 3. Drawer Guide Hardware • 4. Door and Drawer Knobs • 5. Door and Drawer Pulls

  6. Styles of Cabinet Doors • 1. Plain • 2. Embellished • 3. Raised Panel • 4. Recessed Panel

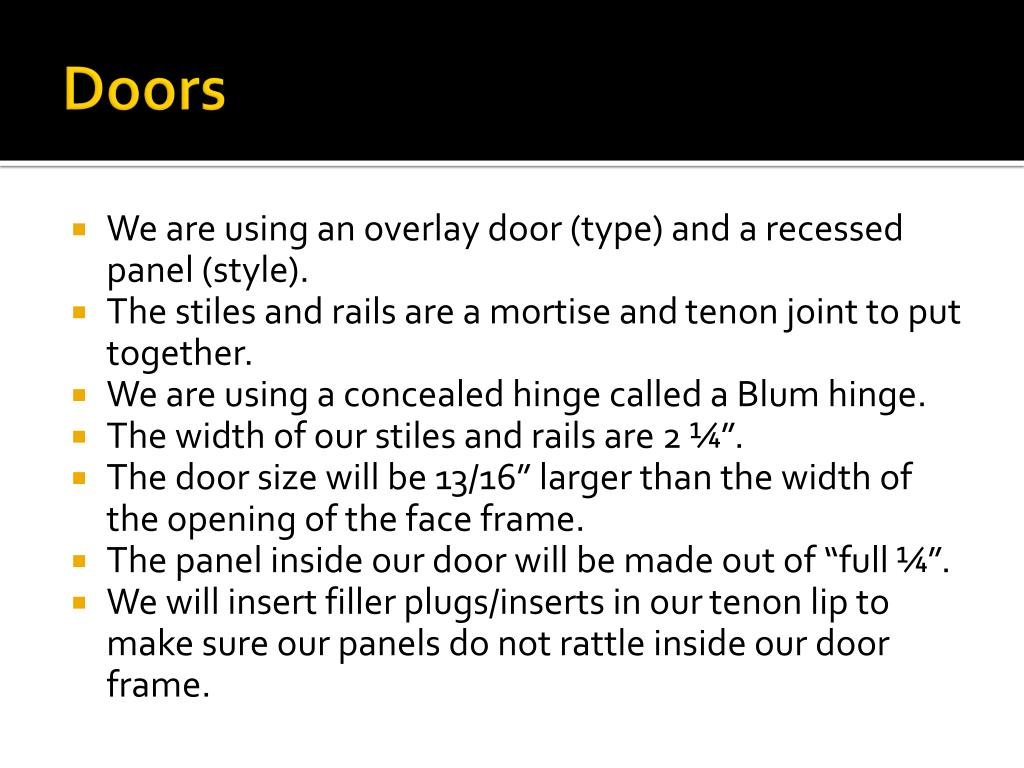

  7. Doors • We are using an overlay door (type) and a recessed panel (style). • The stiles and rails are a mortise and tenon joint to put together. • We are using a concealed hinge called a Blum hinge. • The width of our stiles and rails are 2 ¼”. • The door size will be 13/16” larger than the width of the opening of the face frame. • The panel inside our door will be made out of “full ¼”. • We will insert filler plugs/inserts in our tenon lip to make sure our panels do not rattle inside our door frame.

  8. Other Information • There is a 1” reveal between cabinet door and drawers. • We will put on a ¾” or 1 ½”oak stock cap to dress up a shelf to cover up the particle board. • The valance is the board put across the top and wall cabinets to fill in the gap above the sink area. • Install the corner cabinet first. One should also install uppers before the base cabinets. • The front stiles should be flush when installing cabinets. • The face frame on a wall cabinet is installed ½” down from the top body piece of a cabinet.

  9. “IF I CAN PUT CABINETS TOGETHER, YOU SURE CAN” !!!!!!
