Motion sensing pada wii remote

Motion sensing pada wii remote. Ditulis oleh : Fajar kurniawan (22112717/2kb01). Apa itu motion sensing.

keaton
Télécharger la présentation

Motion sensing pada wii remote

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Motion sensing pada wii remote Ditulis oleh : Fajar kurniawan (22112717/2kb01)

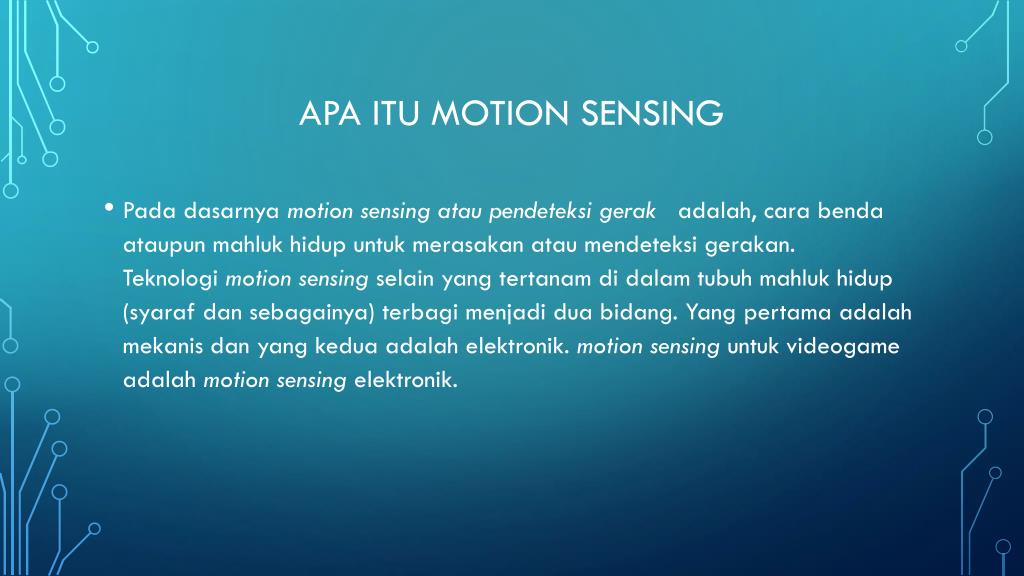

  2. Apa itu motion sensing • Padadasarnyamotion sensing atau pendeteksi gerak adalah, carabendaataupunmahlukhidupuntukmerasakanataumendeteksigerakan. Teknologimotion sensing selain yang tertanam di dalamtubuhmahlukhidup (syarafdansebagainya) terbagimenjadiduabidang. Yang pertamaadalahmekanisdan yang keduaadalahelektronik. motion sensinguntuk videogame adalahmotion sensingelektronik.

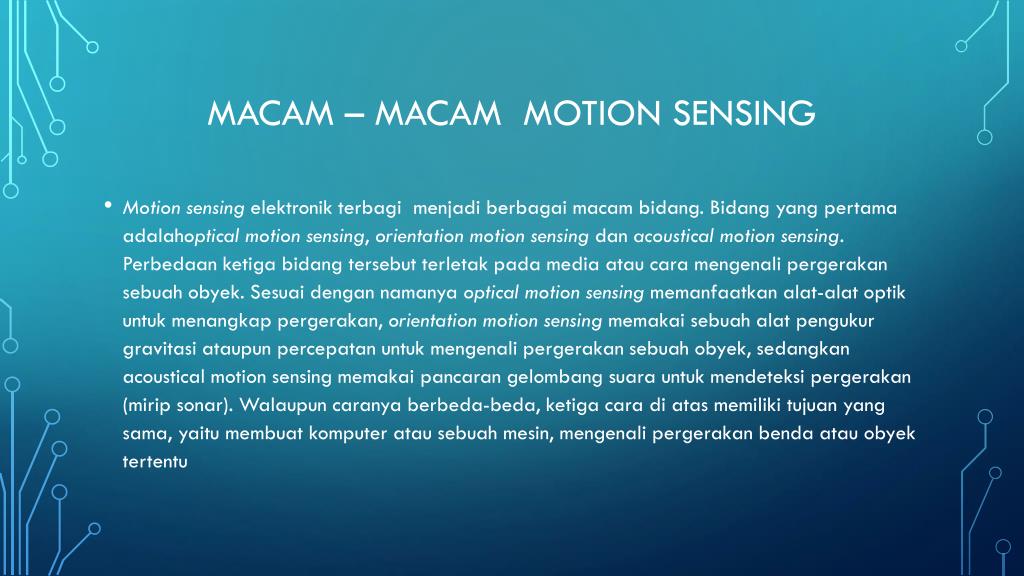

  3. Macam – macam motion sensing • Motion sensingelektronikterbagimenjadiberbagaimacambidang. Bidang yang pertamaadalahoptical motion sensing, orientation motion sensingdanacoustical motion sensing. Perbedaanketigabidangtersebutterletakpada media ataucaramengenalipergerakansebuahobyek. Sesuaidengannamanyaoptical motion sensingmemanfaatkanalat-alatoptikuntukmenangkappergerakan, orientation motion sensingmemakaisebuahalatpengukurgravitasiataupunpercepatanuntukmengenalipergerakansebuahobyek, sedangkan acoustical motion sensing memakaipancarangelombangsuarauntukmendeteksipergerakan (mirip sonar). Walaupuncaranyaberbeda-beda, ketigacara di atasmemilikitujuan yang sama, yaitumembuatkomputeratausebuahmesin, mengenalipergerakanbendaatauobyektertentu

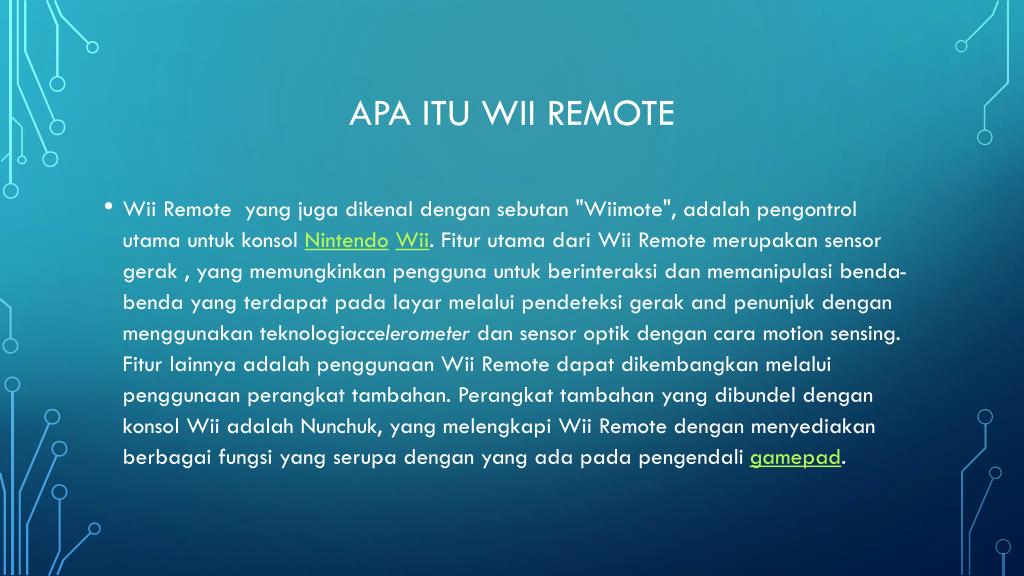

  4. Apa itu wii remote • Wii Remote  yang juga dikenal dengan sebutan "Wiimote", adalah pengontrol utama untuk konsol NintendoWii. Fitur utama dari Wii Remote merupakan sensor gerak , yang memungkinkan pengguna untuk berinteraksi dan memanipulasi benda-benda yang terdapat pada layar melalui pendeteksi gerak and penunjuk dengan menggunakan teknologiaccelerometer dan sensor optik dengan cara motion sensing. Fitur lainnya adalah penggunaan Wii Remote dapat dikembangkan melalui penggunaan perangkat tambahan. Perangkat tambahan yang dibundel dengan konsol Wii adalah Nunchuk, yang melengkapi Wii Remote dengan menyediakan berbagai fungsi yang serupa dengan yang ada pada pengendali gamepad.

  5. Bentuk wiimote

  6. Illustrasi wiimote dengan pengguna

  7. Cara kerja pendeteksian pada wiimote Wii Remote memiliki kemampuan untuk mendeteksi akselerasi sepanjang tiga sumbu melalui penggunaan ADXL330accelerometer.Wii Remote juga memiliki fitur sensor optik PixArt, yang memungkinkan untuk menentukan ke mana Wii Remote menunjuk. Wii Remote mendeteksi cahaya dari konsol Batang Sensor (nomor model RVL-014), yang memungkinkan penggunaan konsisten tanpa terpengaruh jenis dan ukuran televisi. Panjang Batang Sensor sekitar 20 cm dan terdapat sepuluh Dioda cahayainfrared, lima pada setiap ujung barLED terjauh dari pusat yang menunjuk sedikit ke arah luar, LED terdekat ke pusat sedikit menunjuk ke dalam, sedangkan sisanya adalah menunjuk lurus ke depan. Panjang kabel Sensor Bar 353 cm.

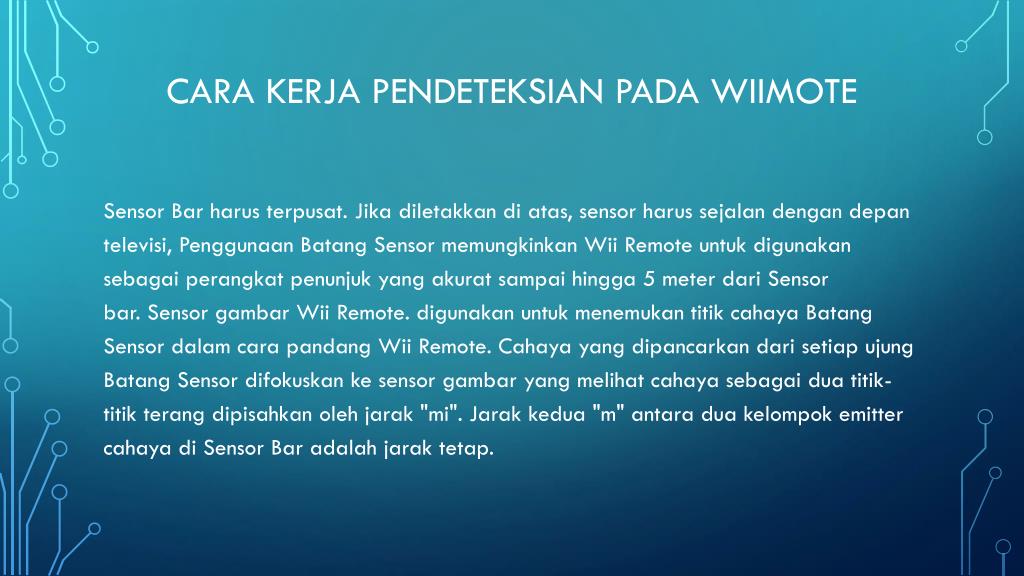

  8. Cara kerja pendeteksian pada wiimote Sensor Bar harus terpusat. Jika diletakkan di atas, sensor harus sejalan dengan depan televisi, Penggunaan Batang Sensor memungkinkan Wii Remote untuk digunakan sebagai perangkat penunjuk yang akurat sampai hingga 5 meter dari Sensor bar. Sensor gambar Wii Remote. digunakan untuk menemukan titik cahaya Batang Sensor dalam cara pandang Wii Remote. Cahaya yang dipancarkan dari setiap ujung Batang Sensor difokuskan ke sensor gambar yang melihat cahaya sebagai dua titik-titik terang dipisahkan oleh jarak "mi". Jarak kedua "m" antara dua kelompok emitter cahaya di Sensor Bar adalah jarak tetap.

  9. Sensor bar yang digunakan untuk menyatukan layar dan wiimote

  10. Cara kerja pendeteksian pada wiimote Dari kedua jarak m dan mi, Wii CPU menghitung jarak antara Wii Remote dan Batang Sensor menggunakan triangulasi. Selain itu, rotasi Wii Remote juga dBatang Sensor diperlukan bila Wii Remote mengendalikan gerakan atas bawah, kiri kanan pada kursor untuk menunjuk kepada pilihan menu atau objek seperti musuh oleh penembak dalam sudut pandang orang pertama. Karena Batang Sensor juga memungkinkan Wii Remote untuk menghitung jarak antara Wii Remote dan Batang Sensor,[ Wii Remote juga dapat mengontrol lambat maju mundur gerak suatu objek dalam permainan 3-dimensi.

  11. Tombol tombol pada wiimote Wii Remote juga memiliki dua belas tombol. Memiliki tombol daya untuk mengaktifkan dan menonaktifkan Wii, D-pad yang diartikan sebagai empat tombol yang terpisah, dan tombol berlabel "A", "B", "1", "2", "Home", "- ", dan" + ". Wii Remote menyediakan audio dasar dan fungsi getar. Wii Remote memiliki pengeras suara mandiri di muka unit, . Volume dapat diubah atau diredam dengan tombol "Home" dan memilih ikon pengontrol terkait di bagian bawah layar. Fitur getar juga dapat diaktifkan atau dimatikan dengan menggunakan Menu Home
