Circuitos de medida por anulação de corrente

kenyon-perry avatar
kenyon-perry
10 diapositives · 202 Views · Nov 22, 2014

Circuitos de medida por anulação de corrente. 2 – Pontes de Medida em dc. 1 – Ponte de Wheatsone. A. C. D. B. Se V AC = V AD então V CB = V DB e V CD = 0. Se V CB então I G =0 -> Princípio de banceamento ou de equilíbrio (corrente nula). Então:. A. 1 – Ponte de Wheatsone.

#circuitos de medida por anulação de corrente #circuitos de medida por anulação de corrente ppt #powerpoint #presentation
Circuitos de medida por anulação de corrente - slide 1
01 / 10Circuitos de medida por anulação de corrente
1 / 17

Télécharger la présentation

Circuitos de medida por anulação de corrente
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

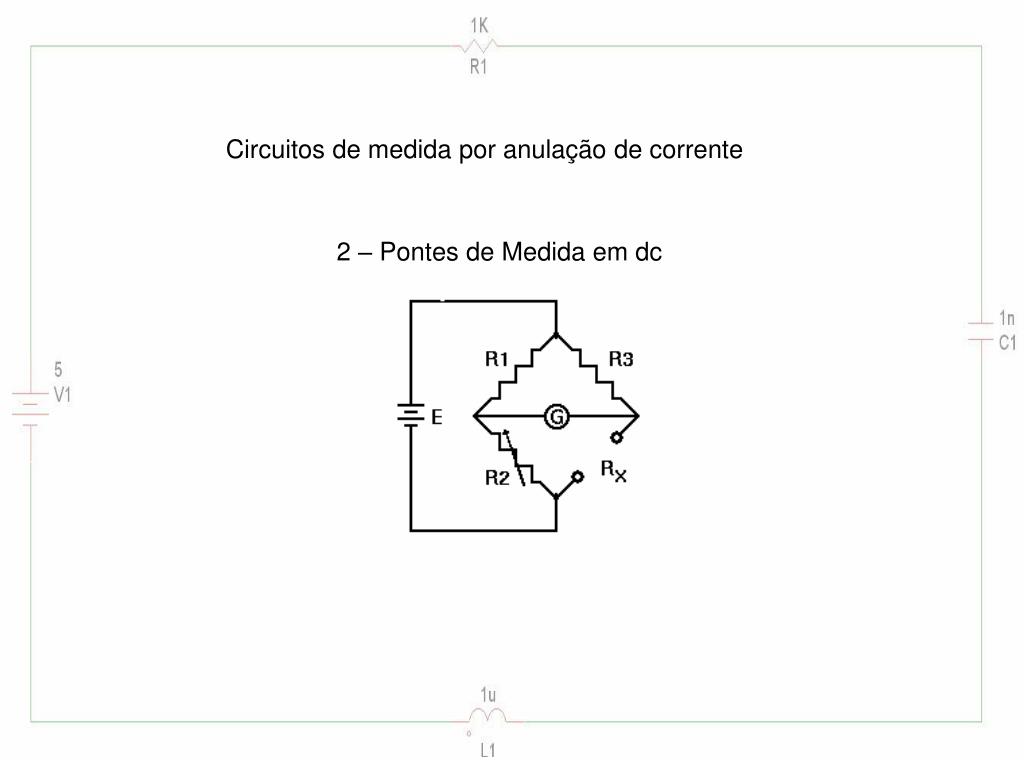

  1. Circuitos de medida por anulação de corrente 2 – Pontes de Medida em dc

  2. 1 – Ponte de Wheatsone A C D B Se VAC = VADentão VCB = VDB e VCD = 0 Se VCB então IG =0 -> Princípio de banceamento ou de equilíbrio (corrente nula)

  3. Então: A 1 – Ponte de Wheatsone C D Nestas condições, VAC = I(R1).R1 = VAD = I(R2).R2 B VCB = I(R3).R3 = VDB = I(R4).R4 Mas, se IG = 0 então I(R1)=I(R3) e I(R2)=I(R4) Desta forma, se conhecermos R1, R2 e R3 poderemos determinar R4

  4. 5V  Determinar Rx se: R1 = 2 kW R2 = 4 kW R3 = 6 kW RG = 50W IG = 50 mA (sentido C->D) A 1 – Ponte de Wheatsone C D  Determinar Rx se: R1 = 2 kW R2 = 4 kW R3 = 6 kW IG = 0 B Rx = 12 kW Rx = 9,617 kW

  5. 1A – Loop de Varley x Com S →1, Rx corresponde à resistência dos cabos (ida e volta) que estão entre a subestação A e a subestação B. Com S → 2, Rx corresponde à resistência dos cabos da ida A-B e da volta até ao ponto x. R3real corresponde à soma de R3 com a resistência entre x e a subestação A

  6. Assim, Com S → 1 tem-se: Com S → 2 tem-se 1A – Loop de Varley x Sabendo-se RAX e conhecendo-se as características do cabo (resistência por unidade de comprimento) pode-se saber a que distância de A se encontra o contacto ao solo.

  7. Apêndice X Teorema de Thévenin (versão dc) Qualquer circuito contendo apenas fontes de tensão, fontes de corrente e resistências, pode ser convertido (simplificado) num circuito composto apenas por uma fonte de tensão e uma resistência em série.

  8. Apêndice X Teorema de Thévenin (versão dc) Regras para a obtenção de Vth e Rth: 1 – Vth: Determinar a tensão entre A e B em circuito aberto (sem nenhum componente externo a unir os pontos A e B. 2 – Rth: Determinar a resistência equivalente entre os pontos A e B, curtocircuitando todas as fontes.

  9. Apêndice X Teorema de Thévenin (versão dc)  Determinar o circuito equivalente de Thévenin de uma ponte de Wheatstone, do ponto de vista dos terminais do galvanómetro (retirando o galvanómetro).

  10. Apêndice X Teorema de Thévenin (versão dc)  Resolver o problema anterior da ponte não equilibrada recorrendo ao teorema de Thévenin. Determinar Rx se: R1 = 2 kW R2 = 4 kW R3 = 6 kW IG = 50 mA (sentido A->B) Rm = 50W 5V
