  1. VLT® Active filter Активный фильтр

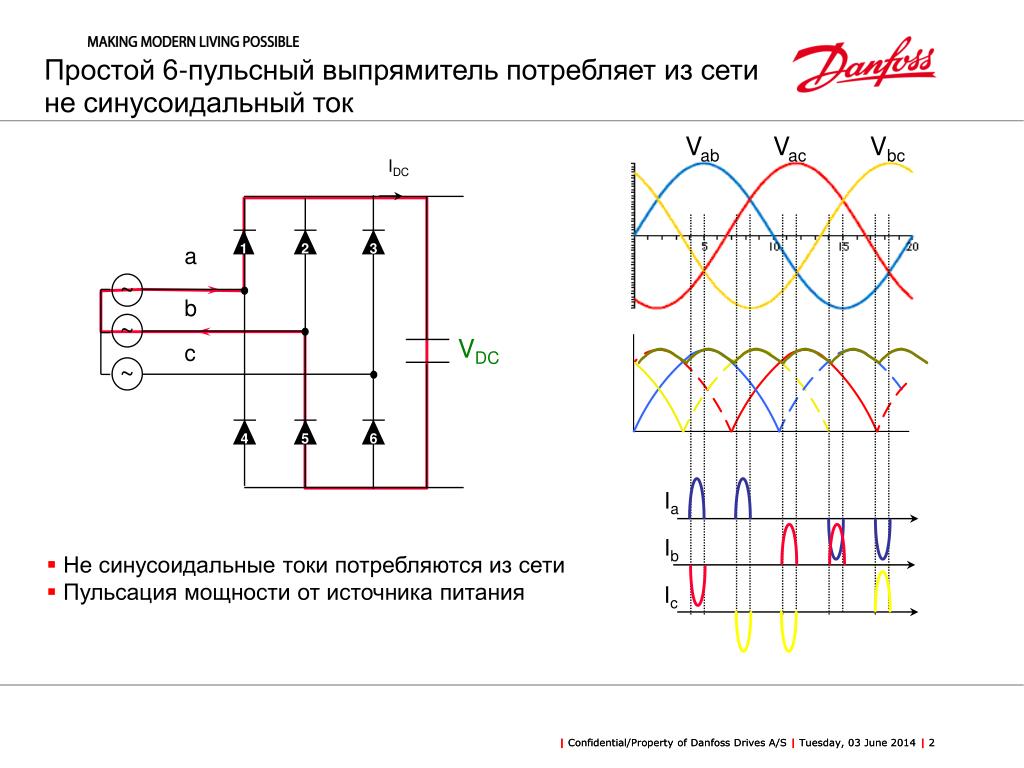

  2. IDC 1 2 3 a ~ b ~ c ~ 4 5 6 Ia Ib Ic Простой 6-пульсный выпрямитель потребляет из сети не синусоидальный ток Vab Vac Vbc VDC • Не синусоидальные токи потребляются из сети • Пульсация мощности от источника питания

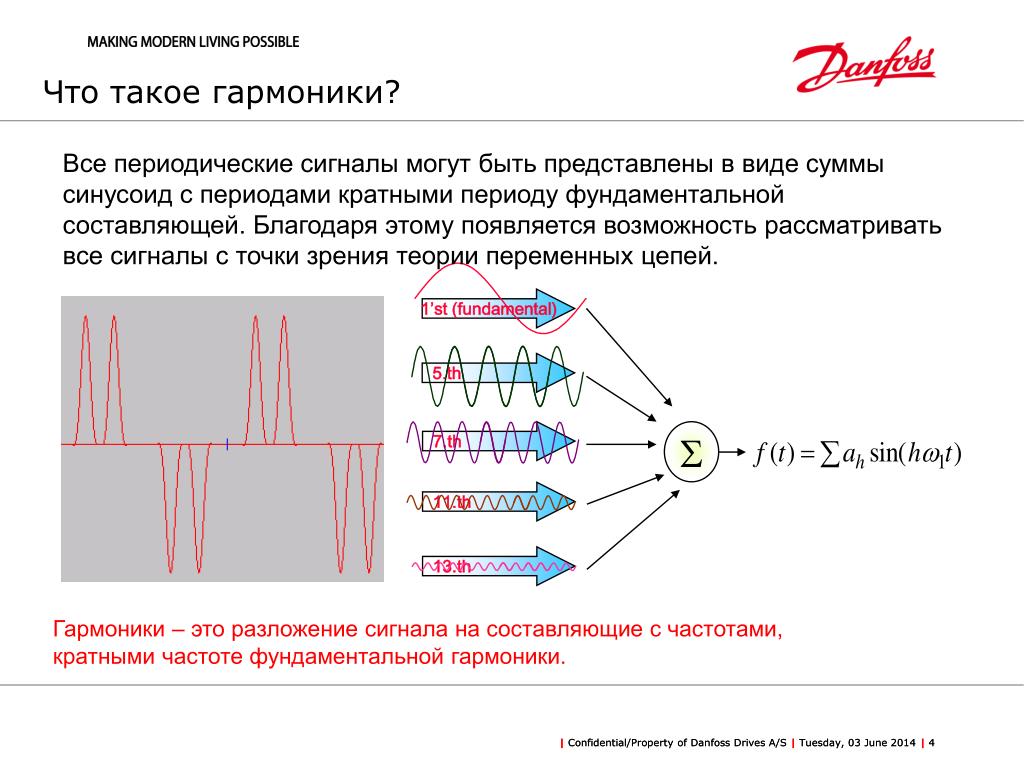

  3. Что такое гармоники? 1’st (fundamental) 5.th 7.th 11.th 13.th Все периодические сигналы могут быть представлены в виде суммы синусоид с периодами кратными периоду фундаментальной составляющей. Благодаря этому появляется возможность рассматривать все сигналы с точки зрения теории переменных цепей. Гармоники – это разложение сигнала на составляющие с частотами, кратными частоте фундаментальной гармоники.

  4. 1’st (fundamental) 5.th 7.th 11.th 13.th S Что такое гармоники? Все периодические сигналы могут быть представлены в виде суммы синусоид с периодами кратными периоду фундаментальной составляющей. Благодаря этому появляется возможность рассматривать все сигналы с точки зрения теории переменных цепей. Гармоники – это разложение сигнала на составляющие с частотами, кратными частоте фундаментальной гармоники.

  5. Что такое гармоники? 1’st (fundamental) 5.th 7.th 11.th 13.th S Все периодические сигналы могут быть представлены в виде суммы синусоид с периодами кратными периоду фундаментальной составляющей. Благодаря этому появляется возможность рассматривать все сигналы с точки зрения теории переменных цепей. Гармонический анализ тока ------------------------------------------------ Фунд. ток 38.57 A THiD 104.52% Ток RMS 55.79 A (45%) 5-я гармоника30.41 A 7-я гармоника 23.64 A 11-я гармоника 10.01 A 13-я гармоника 5.07 A ------------------------------------------------

  6. 1’st (fundamental) 5.th 7.th 11.th 13.th Что такое гармоники? Все периодические сигналы могут быть представлены в виде суммы синусоид с периодами кратными периоду фундаментальной составляющей. Благодаря этому появляется возможность рассматривать все сигналы с точки зрения теории переменных цепей. Гармонический анализ тока ------------------------------------------------ Фунд. ток 38.57 A THiD 104.52% Ток RMS 55.79 A (45%) 5-я гармоника30.41 A 7-я гармоника 23.64 A 11-я гармоника 10.01 A 13-я гармоника 5.07 A ------------------------------------------------

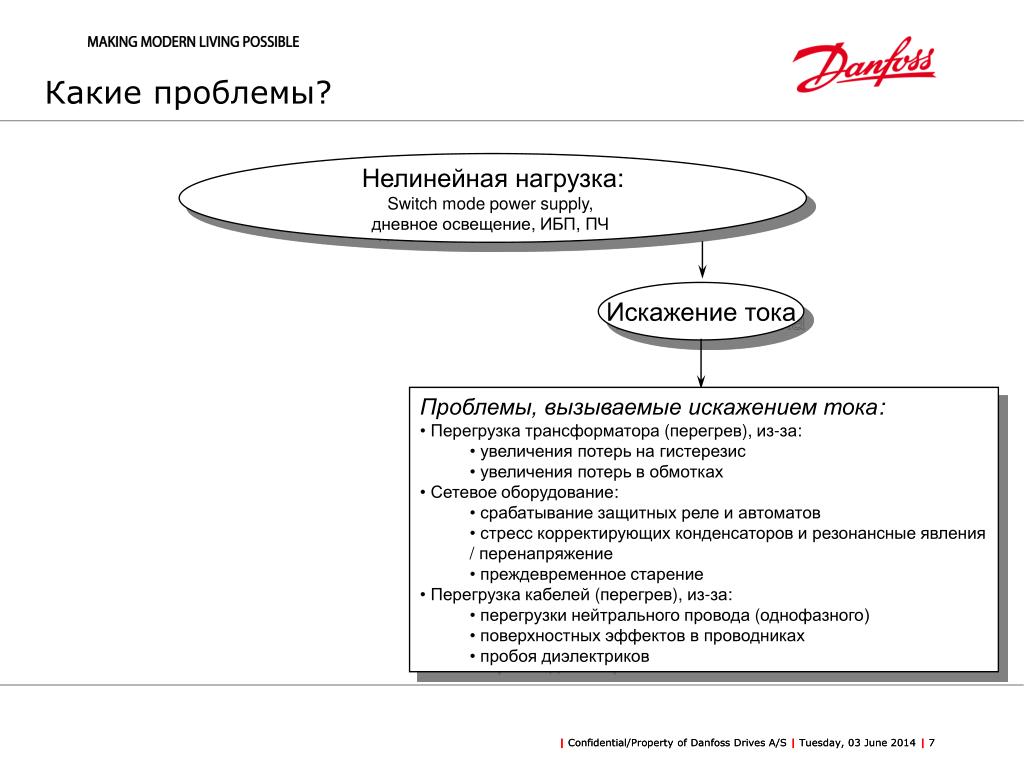

  7. Какие проблемы? Нелинейная нагрузка: Switch mode power supply, дневное освещение, ИБП, ПЧ Искажение тока • Проблемы, вызываемые искажением тока: • Перегрузка трансформатора (перегрев), из-за: • увеличения потерь на гистерезис • увеличения потерь в обмотках • Сетевое оборудование: • срабатывание защитных реле и автоматов • стресс корректирующих конденсаторов и резонансные явления / перенапряжение • преждевременное старение • Перегрузка кабелей (перегрев), из-за: • перегрузки нейтрального провода (однофазного) • поверхностных эффектов в проводниках • пробоя диэлектриков

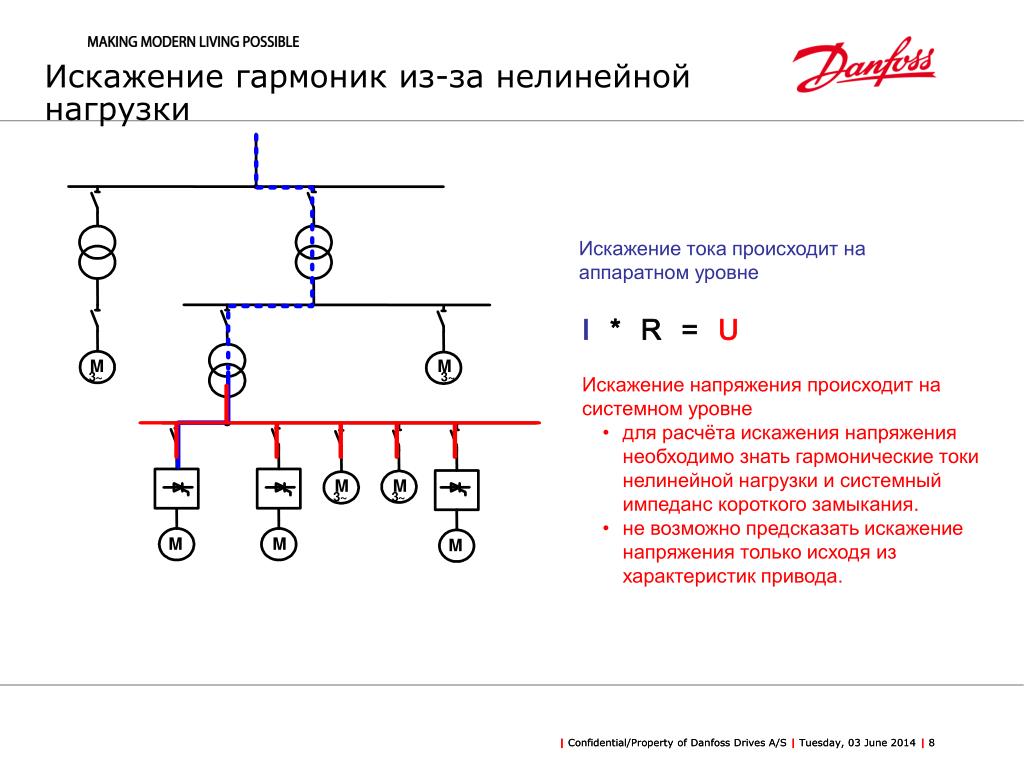

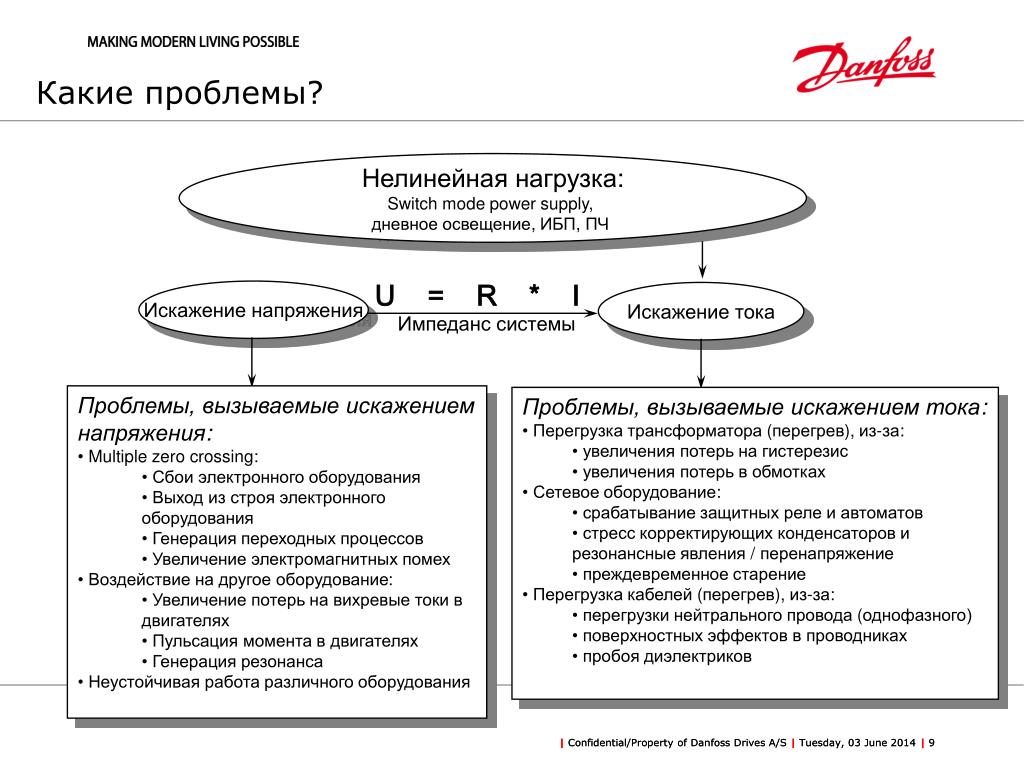

  8. Искажение тока происходит на аппаратном уровне I*R=U Искажение напряжения происходит на системном уровне • для расчёта искажения напряжения необходимо знать гармонические токи нелинейной нагрузки и системный импеданс короткого замыкания. • не возможно предсказать искажение напряжения только исходя из характеристик привода. M M 3 ~ 3 ~ M M 3 ~ 3 ~ M M M Искажение гармоник из-за нелинейной нагрузки

  9. U=R*I Искажение напряжения Импеданс системы • Проблемы, вызываемые искажением напряжения: • Multiple zero crossing: • Сбои электронного оборудования • Выход из строя электронного оборудования • Генерация переходных процессов • Увеличение электромагнитных помех • Воздействие на другое оборудование: • Увеличение потерь на вихревые токи в двигателях • Пульсация момента в двигателях • Генерация резонанса • Неустойчивая работа различного оборудования Какие проблемы? Нелинейная нагрузка: Switch mode power supply, дневное освещение, ИБП, ПЧ Искажение тока • Проблемы, вызываемые искажением тока: • Перегрузка трансформатора (перегрев), из-за: • увеличения потерь на гистерезис • увеличения потерь в обмотках • Сетевое оборудование: • срабатывание защитных реле и автоматов • стресс корректирующих конденсаторов и резонансные явления / перенапряжение • преждевременное старение • Перегрузка кабелей (перегрев), из-за: • перегрузки нейтрального провода (однофазного) • поверхностных эффектов в проводниках • пробоя диэлектриков

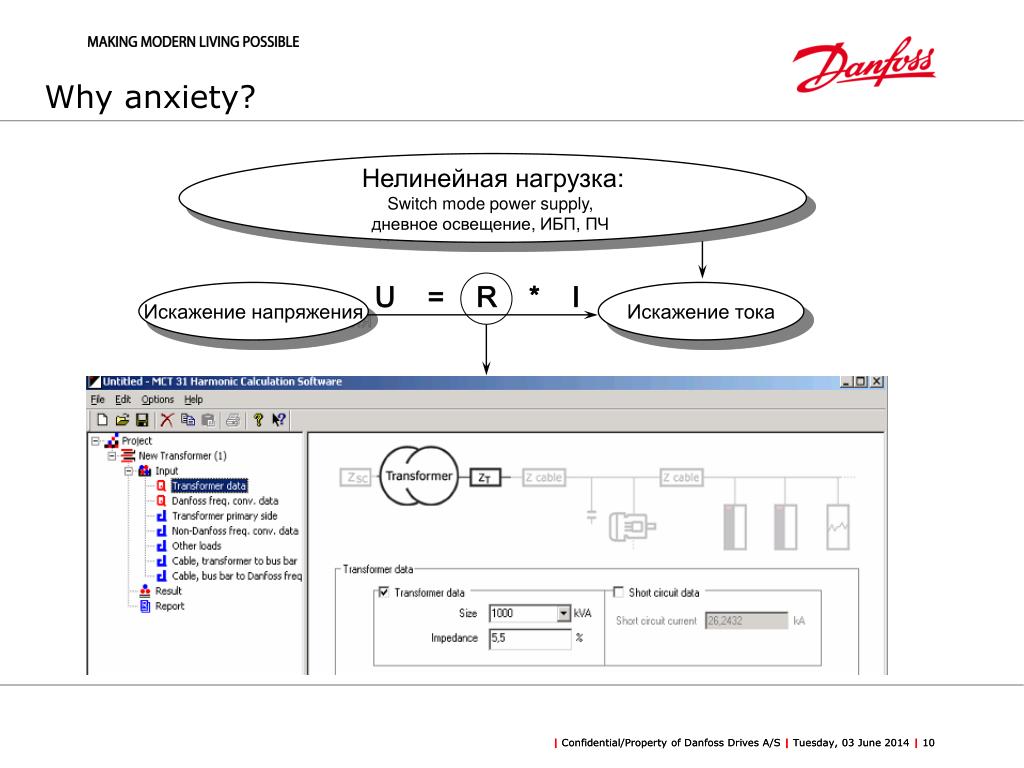

  10. Why anxiety? Нелинейная нагрузка: Switch mode power supply, дневное освещение, ИБП, ПЧ U=R*I Искажение напряжения Искажение тока

  11. Стандарты и рекомендации Максимальное искажение напряжения: * Рекомендации IEEE 519-1992: Пределы искажения тока – общие распределительные системы Замечание:Эта таблица служит как руководство по целевым параметрам искажения напряжения!

  12. Стандарты и рекомендации Максимальное искажение напряжения: * Рекомендации EN 61003-2-4: Упрощённое подключение(без необходимости контактирования с надзирающими органами) EN 61003-2-4: Сбалансированное 3-х фазное оборудование.(совместимо с 61003-2-4 и удовлетворяет минимуму короткого замыкания)

  13. S = кВА S=кВА Q2 Q2+ D2 Потребление энергии и коэффициент мощности Ток Напряжение Q = kVAR (бесполезная работа) DPF [f] D = kVAH (бесполезная работа) f P = кВт(полезная работа) Общее потребление мощности [$] S

  14. Потребление энергии и коэффициент мощности THiD = 0% Cos () = 1 PF=1 P = кВт(полезная работа) Фильтр THiD = 45% Cos () = 0,98 D = kVAH (nonwork producing) ПЧ P = кВт(полезная работа) Q = kVAR (nonwork producing) THiD = 0 Cos () = 0.85 PF=Cos() M P = кВт(полезная работа)

  15. Способы снижения гармоник Пассивные: Активные: DC-индукторы AC-индукторы Активный фильтр 12-пульсные 18-пульсные ШИМ-выпрямитель Active Front End Advanced Harmonic Filters

  16. 6-пульсный выпрямитель с AC или DC индукторами DC AC Гармонический анализ тока Фундаментальный ток 36.22 A THiD 42.51% Ток RMS 39.47 A Гармонический анализ тока Фундаментальный ток 36.84 A THiD 43.84% Ток RMS 40.22 A

  17. 6-пульсный выпрямитель с AC или DC индукторами DC AC Вариация Lacи Ldc от 1% до 10% Надёжное DC-напряжение (постоянные характеристики двигателя) Хорошая стабильность питания

  18. Мульти-импульсные выпрямители Гармонический анализ тока Фундаментальный ток 36.11 A THiD 10.68% Ток RMS 36.32 A Гармонический анализ тока Фундаментальный ток 36.05 A THiD 8.9% Ток RMS 36.28 A

  19. Advanced harmonic filter (AHF) Danfoss AHF 005 Danfoss AHF 010

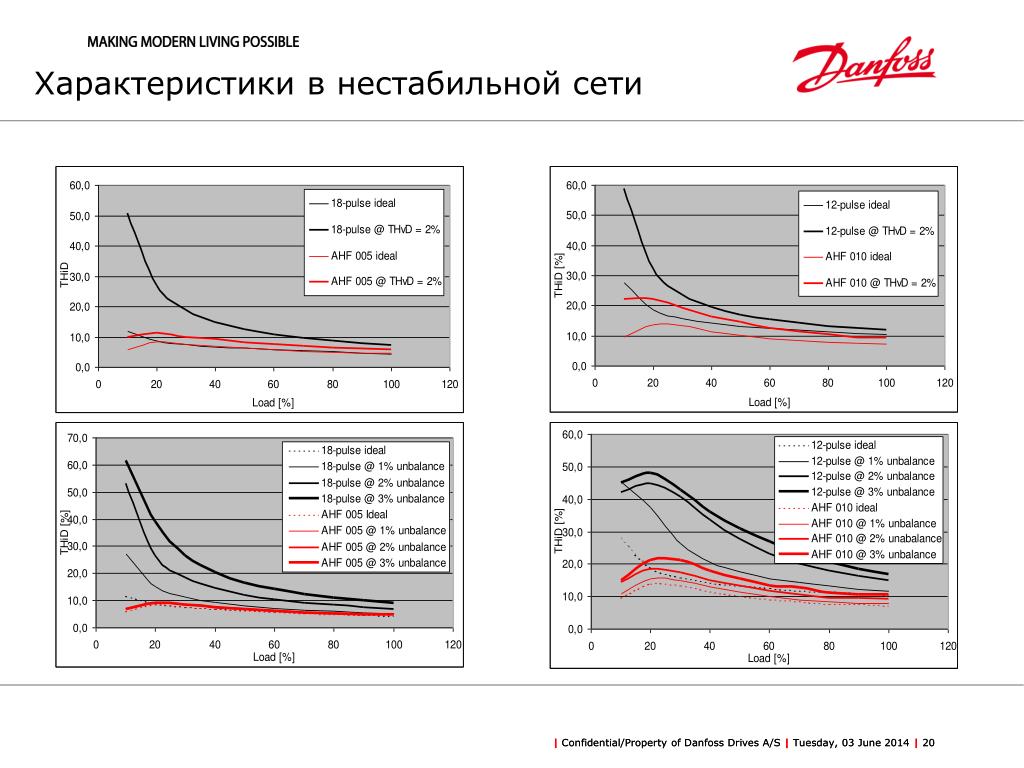

  20. Характеристики в нестабильной сети

  21. Коэффициент мощности AHF фильтров !! На холостом ходу циркулируют 30% ёмкостные токи

  22. Active front end (AFE)

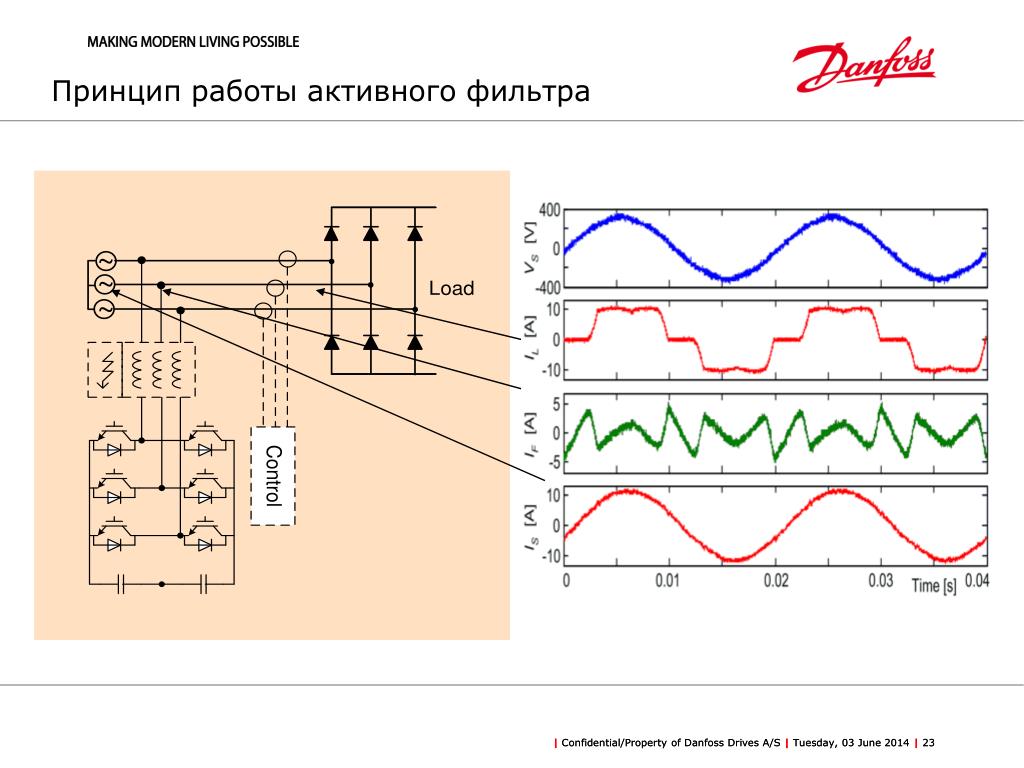

  23. Принцип работы активного фильтра

  24. Характеристики подавления гармоник

  25. Danfoss VLT® Active filter

  26. VLT® Active filter линейка и корпуса Диапазон мощности • 190A, 250A, 310A, 400A, 500A @ 380-480V компенсирует 132-630кВт ( <5% THiD) • 140A, 190A, 230A, 300A, 365A @ 500-690V компенсирует 160-800кВт (<5% THiD) Корпуса • IP00 – Не F типоразмер • IP21/NEMA Type 1 • IP54/NEMA Type 12 (первый на рынке IP54) Стандарты • CE • UL/cULus • c-tick • Marine F1 E1* D2* * Modified

  27. VLT® Low Harmonic Drive 450-630kW@400V 250-400kW@400V 132-200kW@400V 630-800kW@690V 355-560kW@690V 160-315kW@690V

  28. Типоразмер F1 Danfoss VLT Active Filter AHF004 • Высота 2200 мм (включая 200 мм цоколь) • Ширина 1400 мм • 600 mm Drive шкаф • 800 mm LCL шкаф • Глубина 600 мм Диапазон мощности • 400A, 500A @ 380-480V - компенсирует 450-630 кВт (<5% THiD) • 300A, 365A @ 500-690V - компенсирует 630-800 кВт (<5% THiD)

  29. Danfoss VLT Active Filter AHF004 Трансформатор Компоновка, разводка и компоненты в этой области аналогичны конструктиву VLT Drive Контактор AC резисторы AC конденсаторы A2 RFI Опции: - A1 RFI - Рубильник - Предохранители Lm реактор Lc реактор

  30. Модифицированныйкорпус E1* Danfoss VLT Active Filter AHF004 • Высота 2000 мм (включая цоколь 200 мм) • Ширина 840 мм • 420 мм шкаф привода • 420 мм LCL шкаф • Глубина 494 мм Диапазон мощности • 250A, 310A @ 380-480 В - компенсирует 250-400 кВт (<5% THiD) • 190A, 230A @ 500-690 В - компенсирует 355-560 кВт (<5% THiD)

  31. Danfoss VLT Active Filter AHF004 Lm реактор Трансформатор Компоновка, разводка и компоненты в этой области аналогичны конструктиву VLT Drive Контактор AC резисторы AC конденсаторы LC реактор A2 RFI Опции: - A1 RFI-фильтр - Рубильник - Предохранители DC реле

  32. Danfoss VLT Active Filter AHF004 Фильтр (2 x D2 расширение) Привод (E1) Высота: 2000 мм Ширина: 1440 мм Глубина:494 мм перемычки сборной шины CT’s подключение двигателя подключение сети

  33. Модифицированный корпус D2 Danfoss VLT Active Filter AHF004 • Высота 1540 мм • Ширина 840 мм • 420 мм шкаф привода • 420 мм шкаф LCL • 373 мм глубина Диапазон мощности • 190A @ 380-480 В - компенсирует 132-200 кВт (<5% THiD) • 140A @ 500-690 В - компенсирует 160-315 кВт (<5% THiD)

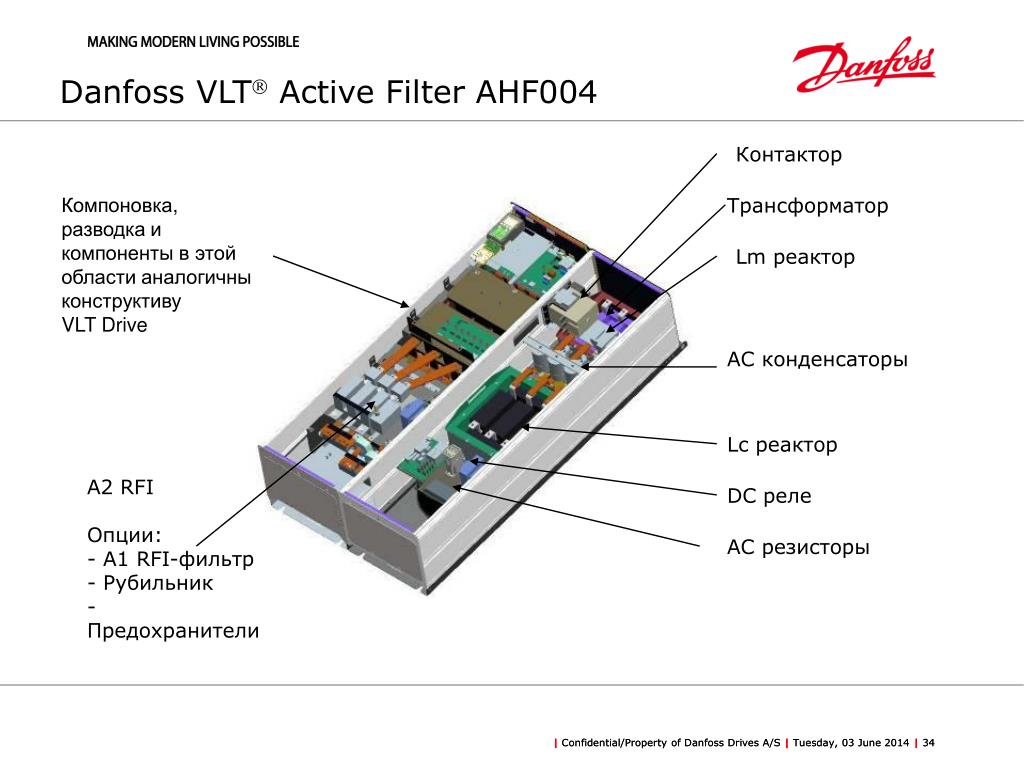

  34. Danfoss VLT Active Filter AHF004 Контактор Компоновка, разводка и компоненты в этой области аналогичны конструктиву VLT Drive Трансформатор Lm реактор AC конденсаторы Lc реактор A2 RFI Опции: - A1 RFI-фильтр - Рубильник - Предохранители DC реле AC резисторы

  35. Danfoss VLT Active Filter AHF004 Обзор

  36. Монтаж и компенсация Центральная компенсация и модернизация Активные фильтры особенно подходят для модернизации. Фильтр легко добавить в параллель без демонтажа существующих установок.Сервисные центры Danfoss обучены проведению анализа сети и консультированию. Большие заводы могут компенсироваться централизованно на ровне среднего напряжение через простейший автотрансформатор. Групповая компенсация Это даёт уникальную возможность компенсировать несколько приводов и нагрузок одновременно. К-т мощности нерегулируемых двигателей настраивается на 1 и одновременно подавляются гармоники. Активный фильтр автоматически настраивается на нагрузку и не зависит от стабильности питания. Фильтр одинаково работает с разными нагрузками и приводами разных производителей, увеличивая их производительность (и не может быть перегружен). Индивидуальная компенсация для приводов большой мощности Новая серия приводов с пониженными гармониками будет представлена в соответствии с планом производства. В новой серии активный фильтр и привод объединены и электрически соединены. (Plug and Play). Эта комбинация даёт малый уровень искажений и меньший физический размер в сравнении с любым пассивным решениeм. Активный фильтр имеет исключительную совместимость с этими тремя областями:

  37. Уникальность Danfoss VLT® Active filters F2

  38. Та же модульная платформа, что и у нашей серии приводов • Модульная технологическая платформа VLT® • Серийное производство • Такое же высоконадёжное как все наши приводы • Короткое время производства • Простая фронтальная доступность компонентов • Монтаж стенка-к-стенке • Простая замена модульных сборок • Общие функии и пользовательский интерфейс Если Вы знаете наш привод, вы легко освоите и наш фильтр • Более, чем 12000 установленных приводов по всему миру в этом диапазоне мощностей

  39. Инновационное канальное охлаждение • Отводит 85% тепловых потерь через воздушный канал • Может выводится наружу, чтобы снизить операционные расходы • Изолированный от компонентов управления путь охлаждающего воздуха • IP 54 между воздухом охлаждения силовой и управляющей электроники • Сниженный объём воздуха внутри шкафа • Меньше грязи в электронике • Маленькие вентиляторы на дверцах, меньше потери, меньше шум.

  40. Промышленный подход • 100% тестирование фильтров на заводе перед отгрузкой заказчикам • Конформно покрытые платы электроники идут как стандарт • Все силовые соединения с секционными шинами • Коррозиеустойчивы • Охлаждающий канал может быть выполнен с защитой от коррозии для работы в тяжёлых условиях

  41. Промышленный подход • Полный диапазон напряжений • 380-480Ви 500-690В • Для всех напряжений есть предохранители, RFI-фильтры в том же корпусе • Полный ряд защит • Компакт IP00, IP21 и IP54 • Тот же габарит для IP21 и IP54/Nema 12 • Встраиваемые опции: предохранители, рубильник, RFI-фильтр • Approved for your Industry • CE, UL, cULus, C-tick, Marine

  42. Дружелюбный и простой • Графический дисплей • Та же структура, что и у ПЧ • поддержка русского языка в LCP • Встроенное руководство • quick set-up menu • Руководство по вводу в эксплуатацию на одной странице • Автонастройка токовых преобразователей • Программа для ввода в эксплуатацию и поддержка • Тот же программный пакет, что и для всех приводов • Расчёт гармоник

  43. Поддержка хотлайн 24 часа в сутки, 365 дней в году Глобальная сеть специалистов 76 сервисных центров и 169 авторизованных партнёров Наличие запасных частей сразу или в течение 24 часов до офиса Danfoss DriveProTM Service Продление гарантии Ввод в эксплуатацию и настройка Тренинг Анализ гармоник 40 лет опыта работы с приводами Уникальность Danfoss VLT® Active filters Глобальный сервис

  44. Стандартные функции VLT® Active filter Уникальность Danfoss VLT® Active filters F2 • Простой доступ к кабелям и ввод снизу • Электронные платы покрыты компаундом • RFI фильтр класса А2 • Все силовые соединения через сборную шину • 100% тестирование на заводе-изготовителе • Канальное охлаждение • Дисплеи как у приводов серии VLT • Программирование через MCT10 • Расчёт гармоник с помощью МCT31 • Автонастройка датчиков тока • Предохранители, RFI и рубильник в том же корпусе • Лучшая эффективность в своём классе • Модульная конструкция как у приводов VLT F1 E1* D2* * Modified

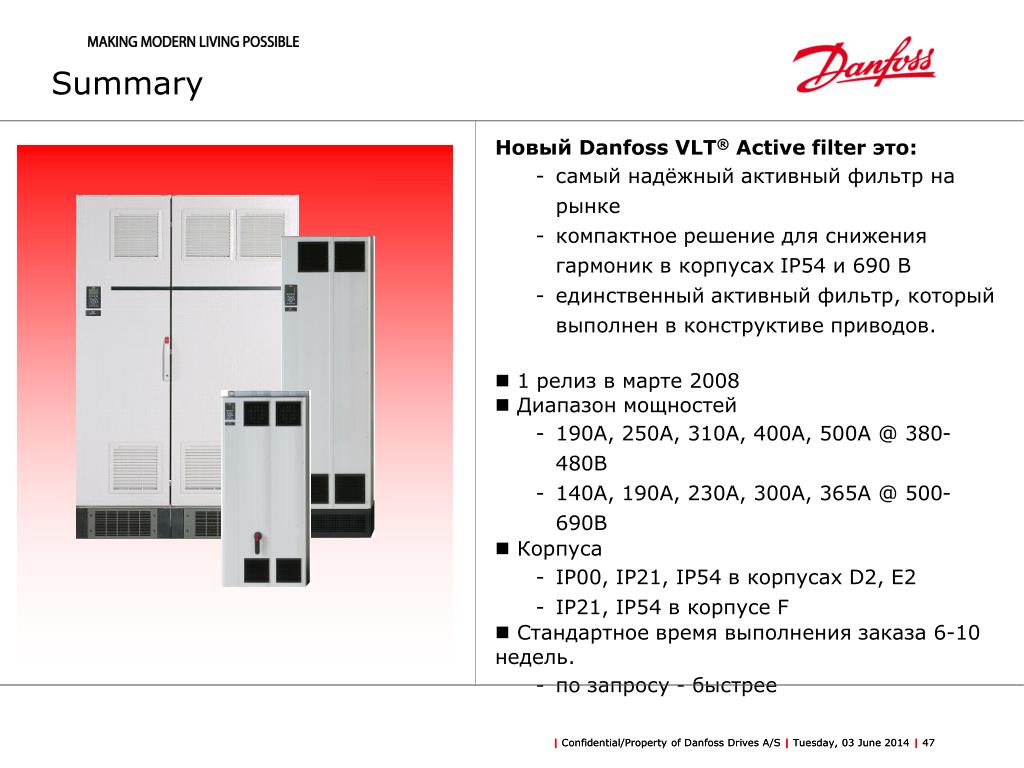

  45. Summary Новый Danfoss VLT® Active filter это: • самый надёжный активный фильтр на рынке • компактное решение для снижения гармоник в корпусах IP54 и 690 В • единственный активный фильтр, который выполнен в конструктиве приводов. • 1 релиз в марте 2008 • Диапазон мощностей • 190A, 250A, 310A, 400A, 500A @ 380-480В • 140A, 190A, 230A, 300A, 365A @ 500-690В • Корпуса • IP00, IP21, IP54 в корпусах D2,E2 • IP21, IP54 в корпусе F • Стандартное время выполнения заказа 6-10 недель. • по запросу - быстрее
