PID

kirestin-barry avatar
kirestin-barry
11 diapositives · 291 Views · Nov 01, 2014

This document provides an in-depth look at PID (Proportional-Integral-Derivative) control algorithms, detailing their structure, purpose, and mathematical formulations. The PID algorithm is defined as F(s)=P*(1+1/(Ti*s)+Td*s) with output uk computed from past errors. Key parameters including proportional gain (P), integral time constant (Ti), and derivative time constant (Td) are outlined along with register management for error terms. The text also delves into different types of PID strategies, classifications, and modifications, presenting essential insights for control system design and implementation.

#pid #pid ppt #powerpoint #presentation
PID - slide 1
01 / 11PID
1 / 17

Télécharger la présentation

PID
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

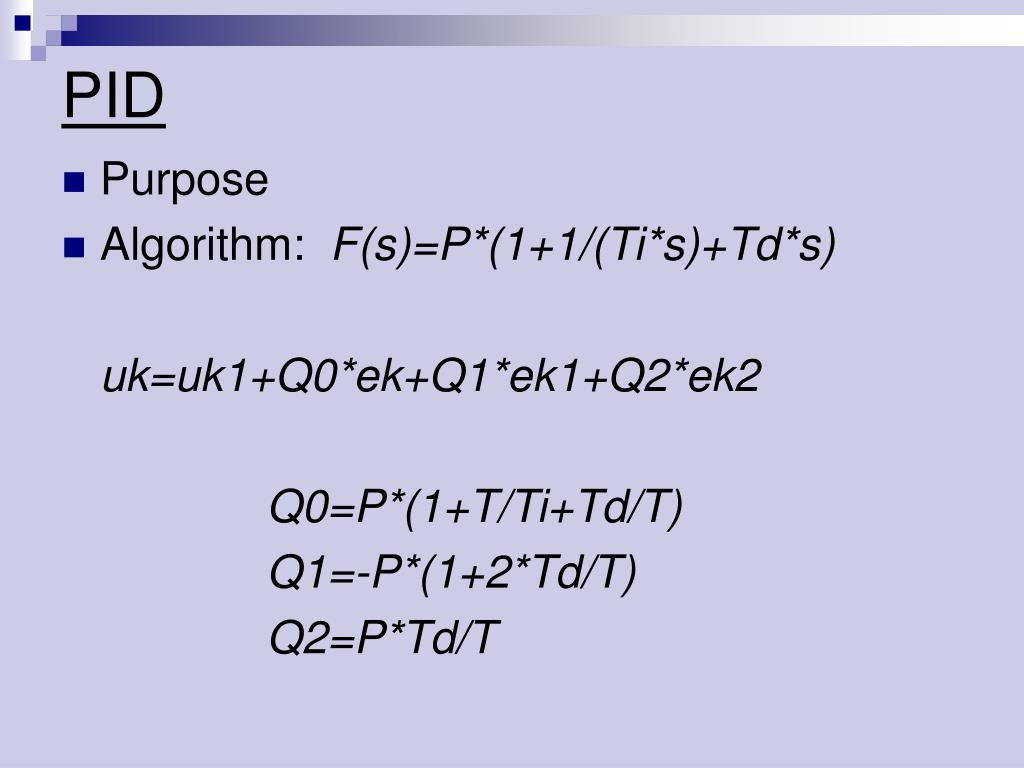

  1. PID • Purpose • Algorithm: F(s)=P*(1+1/(Ti*s)+Td*s) uk=uk1+Q0*ek+Q1*ek1+Q2*ek2 Q0=P*(1+T/Ti+Td/T) Q1=-P*(1+2*Td/T) Q2=P*Td/T

  2. PID - continued • Inputs : ek • Outputs : uk • Registers : uk1, ek1, ek2 • Parameters: P, Ti, Td, T • Test • Remarks

  3. PID - continued • P = 2 • Ti = 5 • Td = 0 • T = 2

  4. PID - continued • P = 2 • Ti = maximum • Td = 3 • T = 2

  5. PID algorithms classification • Programmable controller - PID algorithm modification • PID modification - many auxiliary parameters • Differences: algorithm type, parameters names, integral/derivative part implementation • etc.

  6. PID classification - continued Standard controller parameter names • P - proportional gain • PB - Proportionality band [%] • Ti - integral time constant [time unit] • Td - derivative time constant [tiem unit]

  7. PID classification - continued Three types of PID algorithm Ideal PID algorithm ISA Ideal parallel Interactive algorithm

  8. PID classification - continued • Proportional part of PID • GAIN vs. PB • PID, I.PD, PID A, PID B... • Deviation units - e.u. or %? • P, PB, Pp and Pi transformation

  9. PID classification - continued • Integral part of PID • Ti, Tip, Tii, I, reset, repeats • PID, I.PD, PID A, PID B... • Deviation units - e.u. or %? • Ti, Tip, Tii transformation

  10. PID classification - continued • Derivative part of PID • Td, D, Tdp, Tdi, Rate • PID, I.PD, PI.D, PID A, PID B... • Deviation units - e.u. or %? • Td, Tdp, Tdi transformation • Filtering

  11. Auxiliary data of PID algorithm • Control action limits • OUTPUTmin/max, wind up effect • Control action trend limits • Set Point Limits • SPmin/max, prevent operator mistakes • Set Point Ramping • batch control, set point programming • Deviation Gap • non linear control action, +hysteresis
