Nikon 14

kovit avatar
kovit
7 diapositives · 249 Views · Aug 31, 2014

Nikon 14. Fotoguía. Microscopio de Luz Transmitida -Campo Claro -No tiene Fases ni DIC. Nikon 14 APLICACIONES. Microscopio de Fluorescencia -Fish (“hibridaciones in situ”) -Filtros fluorescencia : -Dapi -Azul -Amarillo -Rojo -Verde -Triple (verde + rojo + dapi)

#nikon 14 #nikon 14 ppt #powerpoint #presentation
Nikon 14 - slide 1
01 / 7Nikon 14
1 / 17

Télécharger la présentation

Nikon 14
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

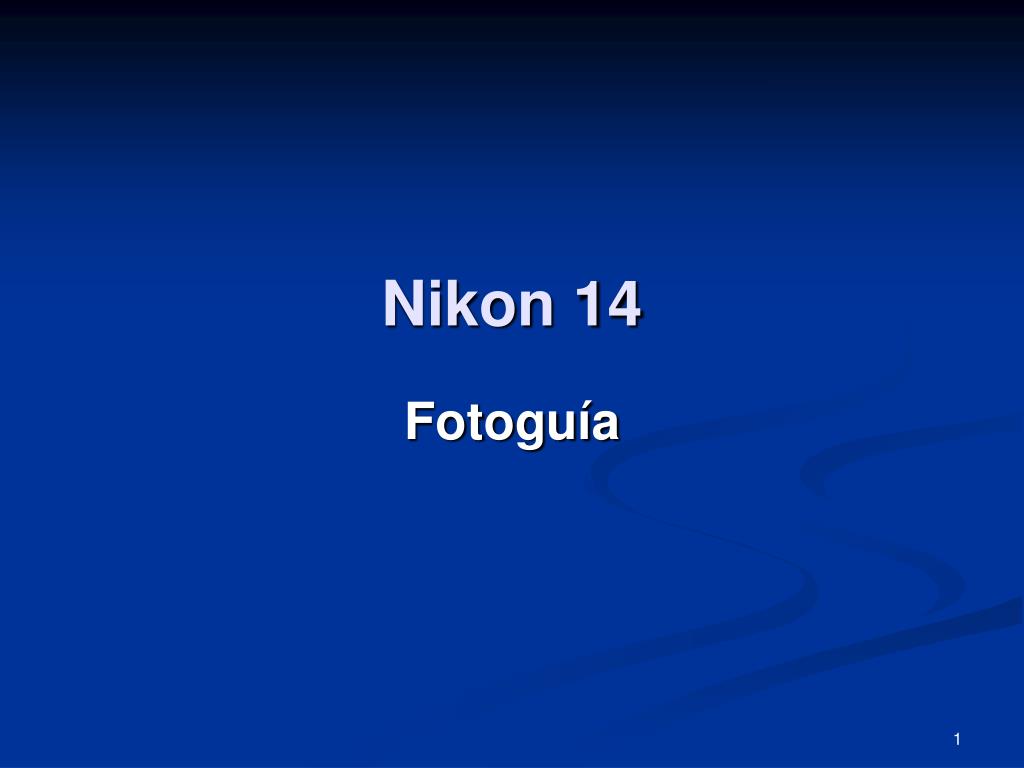

  1. Nikon 14 Fotoguía

  2. Microscopio de Luz Transmitida -Campo Claro -No tiene Fases ni DIC Nikon 14 APLICACIONES Microscopio de Fluorescencia -Fish (“hibridaciones in situ”) -Filtros fluorescencia : -Dapi -Azul -Amarillo -Rojo -Verde -Triple (verde + rojo + dapi) -Doble (verde + rojo) Localización : Microscopía Planta – 1

  3. Filtros Fluorescencia: -Dapi -Azul -Amarillo -Verde -Rojo -Doble (verde+rojo) -Triple (verde+rojo+dapi) Nikon 14 CARACTERISTICAS Objetivos : x10 x60oil x100oil Filtros/Anillos DIC No tiene Filtros/Anillos Fases No tiene Condensador : 1´4 Equipo conectado : -Iluminador Nikon -Rueda Filtros Motorizada -Cámara COHU -Mac PC -Centrador de lámpara fluorescencia

  4. Binoculares Obturador imagen . 2 posiciones: -para ver sólo en Cámara -para ver sólo el Observador Unidad de Control Filtros Fluorescencia ND Filters. Son 3: -ND4 -ND8 -ND16 Obturador Fluorescencia Revolver Objetivos: x10 x60oil x100oil Encendido de Caja Fluorescencia: Subir palanca Palanca del “Difusor”. Se activa hacia abajo. Aplicar cuando el microscopio está encendido en modo luz transmitida. Ajuste Kohler (no tocar) Condensador 3 posiciones: OFF/Transmitida/Fluorescencia Diafragma Apertura Transmitida Diafragma Campo Transmitida XY platina

  5. Botón Obturador. Encendido indica la llegada de fluorescencia Binoculares Unidad de Control Filtros Fluorescencia Protector (móvil) de fluorescencia para observador Revolver Objetivos x10 x60oil x100oil Caja protectora de Filtros FLUORESCENCIA Platina Ajuste platina XY platina Condensador Ajuste Kohler (no tocar) 3 posiciones: OFF/Transmitida/Fluorescencia Regulador intensidad luz transmitida Micro y macro Filtros Transmitida D//ND32//ND8//NCB11 Regulador de ND FILTERs

  6. Botón Obturador fluorescencia (encendido indica que permite/activa fluorescencia) Binoculares Controlador Imagen. 2 posiciones: 1- cerrado (visión cámara). 2-abierto (visión observador). Unidad Control Filtros Fluorescencia Protector (móvil) de emisión de fluorescencia para observador Caja Filtros Fluorescencia Revolver Objetivos x10 x60oil x100oil ESTAN MOTORIZADOS Platina Ajuste platina Condensador XY platina Ajuste Kohler (no tocar) 3 posiciones :OFF/transmitida/fluorescencia Micro y macro

  7. Unidad de Microscopía Centro de Investigación del Cáncer Campus Miguel de Unamuno 37007 Salamanca (Spain).
