  1. DISEÑO DE UNA HERRAMIENTA DE AYUDA A LA TOMA DE DECISIONES EMPRESARIALES PARA PRODUCCIÓN BAJO INVERNADEROPropuesto por: Ing. John F. Acuña Integrantes: Astrid Becerra Daniel Cabrera Juan Fernando Caicedo Yoshinori Casas Samuel Sabogal

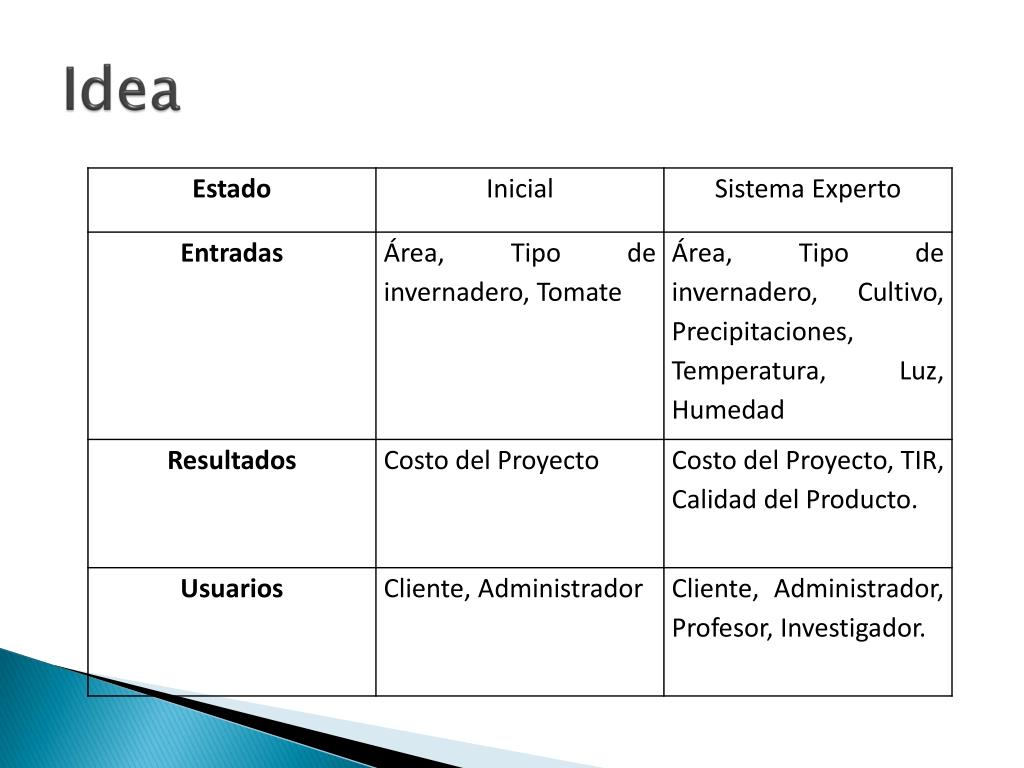

  2. Idea

  3. Arquitectura • 4 capas • Gráfica • Lógica • Acceso a datos • Base de datos

  4. Interfaz principal

  5. Modificar datos

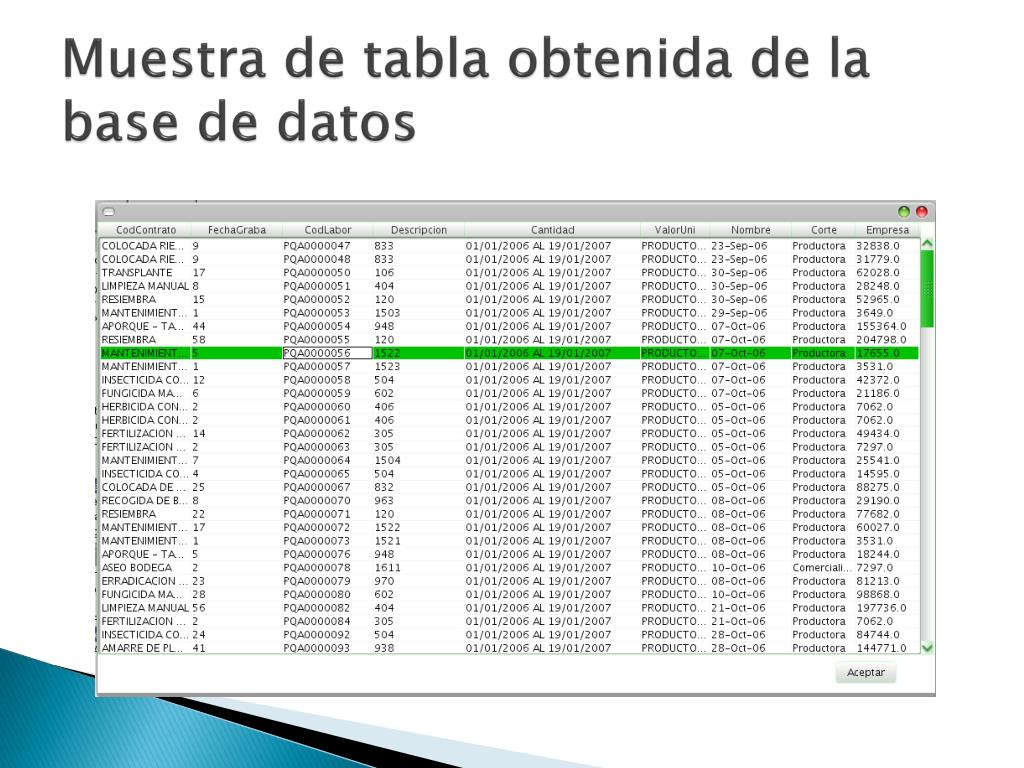

  6. Muestra de tabla obtenida de la base de datos

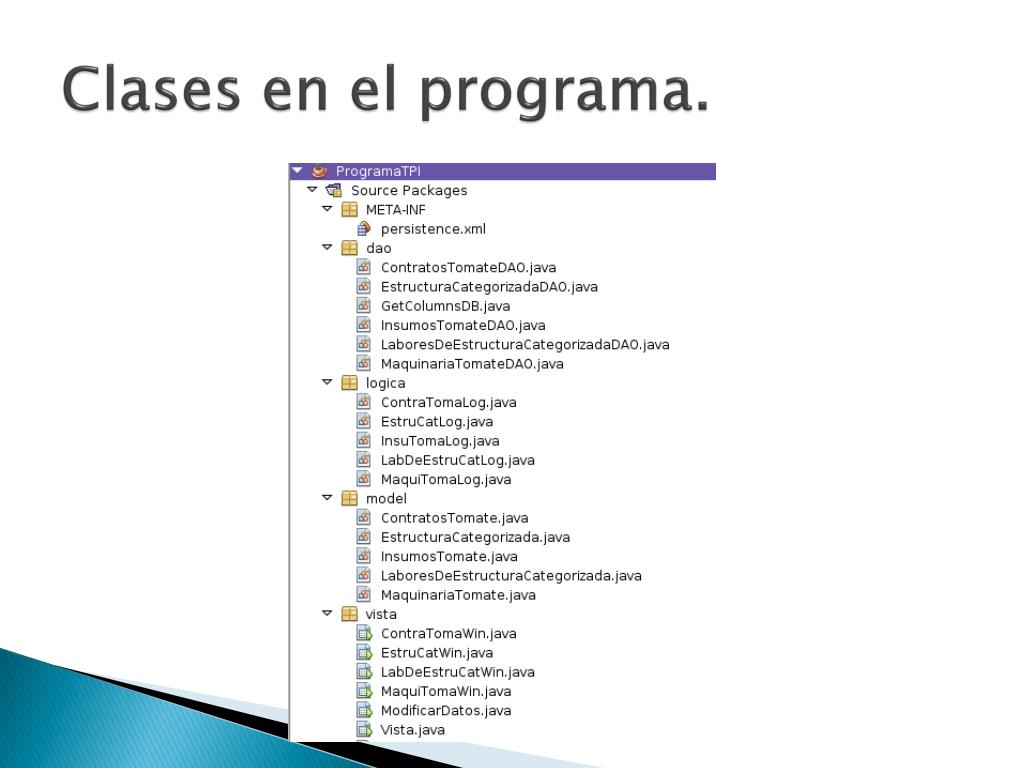

  7. Clases en el programa.

  8. INSUMOS AGROQUIMICOS MAQUINARIA AGRICOLA

  9. Programa fitosanitario tomate

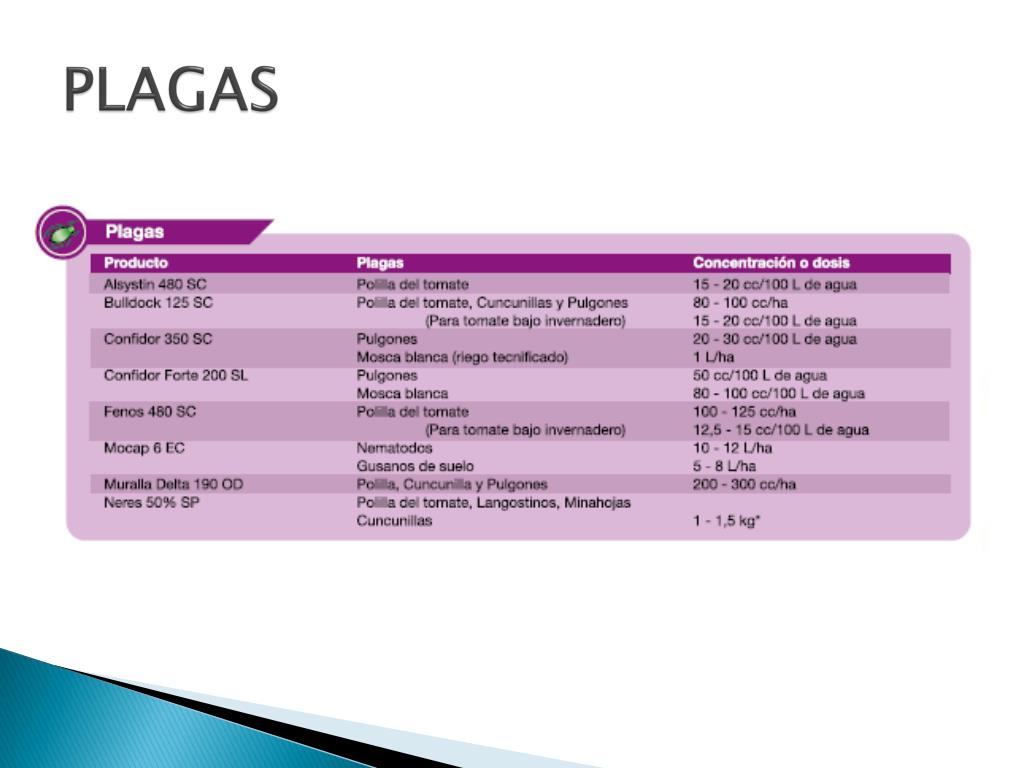

  10. PLAGAS

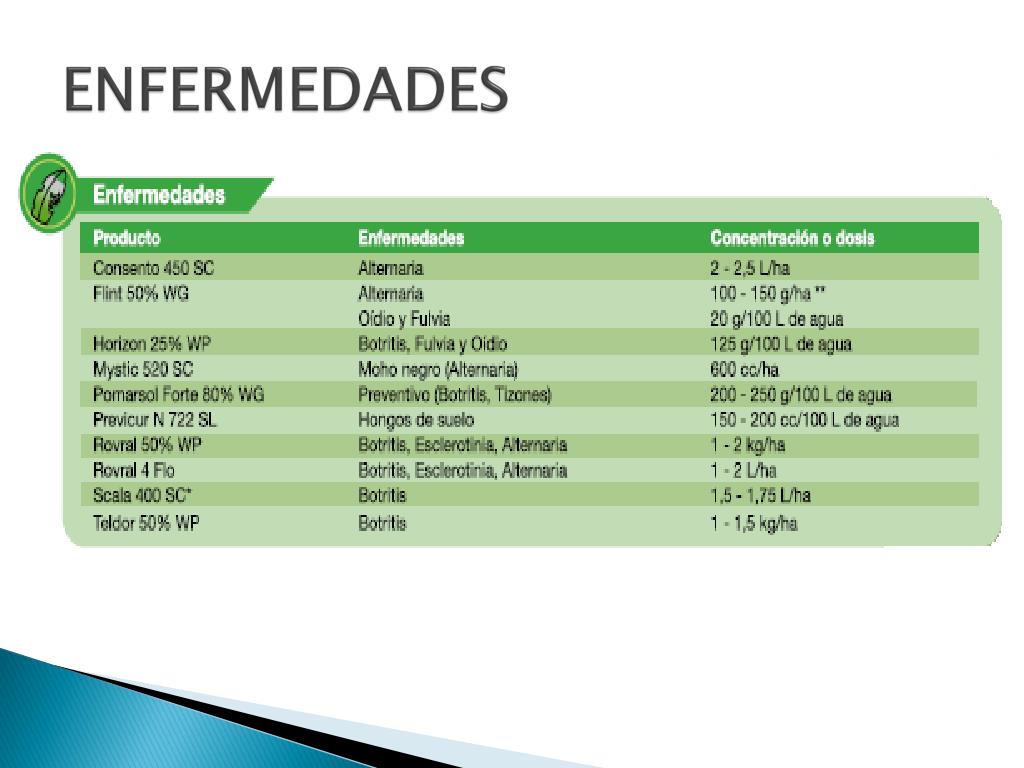

  11. ENFERMEDADES

  12. MALEZAS

  13. ALQUILER DE MAQUINARIA

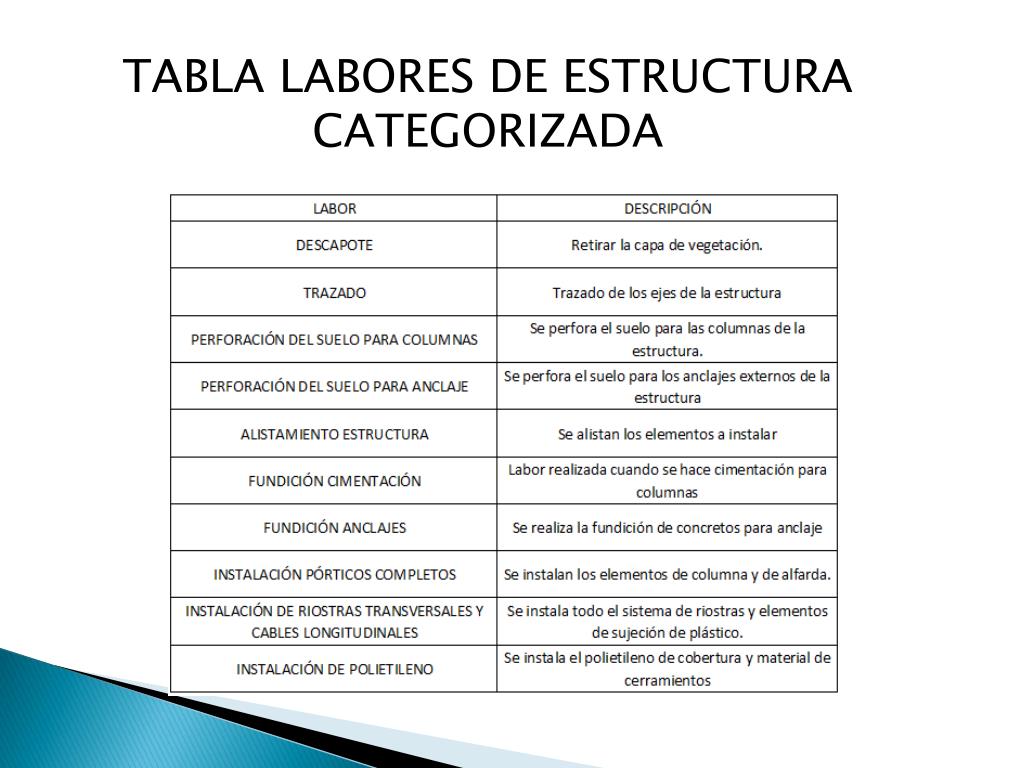

  14. TABLA LABORES DE ESTRUCTURA CATEGORIZADA DESCRIPCIÓN En esta tabla se almacenan los valores de duración de las actividades que se deben seguir para la instalación de cada uno de los tipos de invernadero, dicha duración está dada en horas de trabajo por hombre

  15. TABLA LABORES DE ESTRUCTURA CATEGORIZADA

  16. TABLA LABORES DE ESTRUCTURA CATEGORIZADA • VARIABLES • IdTipo VARCHAR (45) Campo Clave • Descapote VARCHAR(100) • Trazado VARCHAR(100) • PerforacionSueloColumnas VARCHAR(100) • PerforacionSueloAnclaje VARCHAR(100) • Alistamiento VARCHAR(100) • FundicionCimentacion VARCHAR(100) • FundicionAnclajes VARCHAR(100) • InstalacionPorticos VARCHAR(100) • InstalacionRiostras VARCHAR(100) • InstalacionPolietileno VARCHAR(100)

  17. TABLA LABORES DE ESTRUCTURA CATEGORIZADA ¿PARA QUE SIRVE? Se calcula la duración total para la construcción de cada tipo de invernadero teniendo en cuenta que el trabajo es realizado por un hombre. Con el costo de la hora de trabajo por hombre se calcula el costo total del montaje de la estructura del invernadero. Éste será el costo fijo de cada tipo de invernadero. Aparte del costo fijo, se deben estimar los costos variables referentes a la operación y el mantenimiento de cada tipo de invernadero.

  18. TABLA LABORES DE ESTRUCTURA CATEGORIZADA EJEMPLO Suponiendo que la hora de trabajo se paga a $5000.00 los costos fijos de la construcción de cada tipo de invernadero serían:

  19. Tabla estructura categorizada En esta tabla se encuentran relacionadas las siguientes variables: • Tipo invernadero y área cubierta • Características de la estructura y cantidad • Costo operario por hora • Precio unitario y si aplica o no la característica

  20. Tabla estructura categorizada Las características de la estructura son: • Distancia entre pórticos (m) • Número de naves (unidades) • Ancho de la nave (m) • Largo de la nave (m) • Número de pórticos (unidades) • Número de columnas (unidades) • Número de alfardas(unidades) • Número de perforaciones para cimentación (unidades) • Cemento para cimentación (Unidades de 50Kgr) • Agregado mixto (grava + arena) para cimentación (m3) • Número de perforaciones para anclaje lateral (unidades) • Número de perforaciones para anclaje frontal (unidades) • Cemento para anclajes (unidades de 50Kgr) • Agregado mixto (grava + arena) para anclajes • Varilla lisa de ½” para malla de anclaje por 6m (unidades) • Varilla corrugada de ½” para bastón de anclaje por 6m (unidades) • Riostras laterales guaya de 3/16” (m) • Riostras frontales Guaya de 3/16” (m) • Número de grilletes de 3/16” • Número de pernos roscado 3/8” por 1m • Número de tuercas de 3/8” • Número de arandelas de 3/8” • Grapa de cerca (caja) • Ganchos de cosedora P-6 (caja) • Polietileno (Kgr) • Puntillas 2,5” (caja) • Soga pisadora (rollo)

  21. Tabla estructura categorizada • Relación de área, cantidad y característica de la estructura

  22. Tabla Contratos En esta tabla se encuentran consignadas las diferentes actividades que se requieren para la producción del tomate y sus diferentes costos por unidad. Ejemplos • ERRADICACION PLANTAS ENFERMAS • FERTILIZACION FOLIAR MANUAL • FERTILIZACION POR GOTEO • FUNGICIDA MANUAL

  23. Costos • Se encuentran referenciados por hora hombre para las diferentes actividades. • No existe un dato que permita relacionar la horas trabajadas con el área deseada para el invernadero

  24. Comportamiento del costo

  25. CONCLUSIONES • La información de las tablas ya se encuentra registrada en la base de datos y es modificable por el administrador. • El programa aun no arroja resultados pues no se han establecido las funciones requeridas, para lo que no se cuanta con la información suficiente. • Actualizar los datos con los que se cuenta en las diferentes tablas mencionadas. • Le estructura del programa esta diseñada para la proyección a sistema experto.
