Materiales de construcción

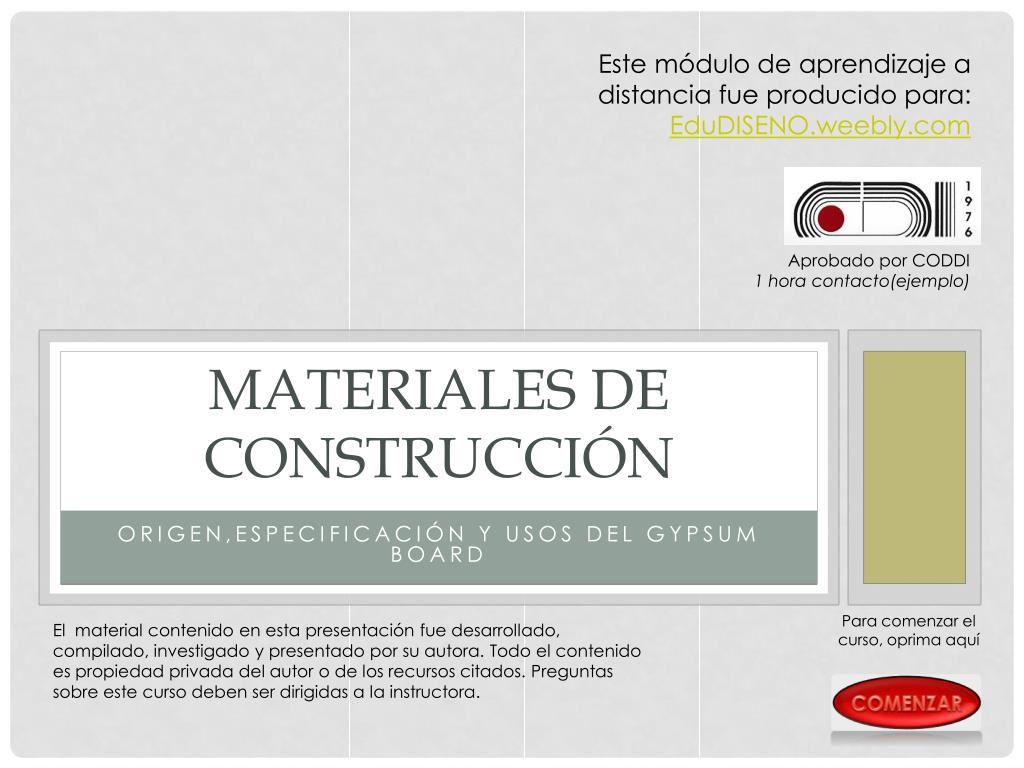

1. Este módulo de aprendizaje a distanciafueproducidopara: EduDISENO.weebly.com Aprobadopor CODDI 1 horacontacto(ejemplo) Materiales de construcción Origen,Especificación y usos del Gypsum board Para comenzar el curso, oprimaaquí El material contenido en estapresentaciónfuedesarrollado, compilado, investigado y presentadoporsuautora. Todo el contenidoespropiedadprivada del autor o de los recursoscitados. Preguntassobreestecursodebenserdirigidas a la instructora.

2. instrucciones Utilicelasflechasrojas al final de cadapáginaparanavegaradelante y atrás en la presentación. Para hacerpreguntaspuedecomunicarse con el instructor(a) pormedio de correoelectrónicousando el enlace al final de la página. Al completar la presentación, oprima el enlace paratomar el examen. Tiene dos oportunidadesparatomar el examen, de otra forma tendráquerepetir el curso. Anote la clave parapoderaccederal examen. Al completarsuexamen, podrádescargar e imprimirsucertificado. 2013

3. acerca del curso • Número del curso: ED13-001 • Tema: Este cursoproveeinformaciónbásicasobre la composición, origeny usos del CartónYeso o Gypsum Board en interiores. • UEC: 1 • Para asegurar la exactitud del material presentado y acumularhorascrédito, debeaccederlosolamente a través de EduDISEÑO.weebly.com • El curso ha sidoaprobadopor CODDI y la Junta Examinadora de Diseño Interior paraacumular 1 unidad de educación continua(UEC). • El cursorequiere de aprobar un examen de comprobación con un mínimo de 80% , paraobtener los créditos UEC. 2013

4. acerca del curso • Número del curso: ED13-001 • Tema: Este cursoproveeinformaciónbásicasobre la composición, origeny usos del CartónYeso o Gypsum Board en interiores. • UEC: 1 • El material contenido en estecurso no pretendeser un manual de uso. Esunacompilación de informaciónbásica en relación a los usos del panel de yeso, paraayudar a los diseñadores en la especificación del mismo. • Cadacompañíamanufactureratieneespecificacionesparticularespara el uso de susproductos. Esdeber del especificadorreferirse a dichainformación antes de utilizar el producto. 2013

5. Objetivos del curso • Al completar el curso, el participante: • Distinguirá entre los diferentesofrecimientos en paneles de yesoqueofrece el mercado, sususos y beneficios, paraespecificarsuuso en unamanerainformada. • Recordará los datos de origen del panel de yeso. • Identificará los componentes del panel de yeso y susvariaciones. • Discriminará entre los diferentestipos de panel de yesodisponibles en el mercado y suusosegúnsuaplicación. • Mencionaráefectivamente los pasospara la instalación del panel de yeso, y susbeneficios. • Reconoceráelementosimportantes al especificaresteproducto. 2013

6. Acerca de lAInstructora Mayra A. Colón Diseñadora de Interiores, CODDI Profesora de diseñoporseisaños en San Juan School of Design-EDP University y diseñadoralicenciada. Magna Cum Laude en PublicidadComercial de la Universidad de Puerto Rico. Poseeunamaestría en TecnologíaInformáticapara la Educación. Ha ofrecidodiferentescharlas, seminarios y cursos en temas de diseño, asícomoadiestramientos a diferentespúblicos. 2013

7. contenido • ¿Quéesyeso? .................................................................................................8 • ¿Qué son los paneles de yeso prefabricados-Gypsum Board? • Historia…………………………………………………………...............……..12 • Composición del panel de yeso…………………………..............……....20 • Manufactura del panel de yeso............................................................22 • Grosores.....................................................................................................25 • Usos del panel de yeso....................................................................................30 • ¿Cómo se instalaeste material?....................................................................35 • Ventajas de la construcción con Gypsum....................................................47 • Elementos a tomar en consideraciónal especificareste material............54 • Niveles de acabado-------------------------------------------------------------.-----51 • Resumen............................................................................................................66 • Examen..............................................................................................................83 • TerminologíaRelacionada • Referencias 2013

8. ¿Quéesyeso? www.arqhys.com 2013

9. ¿Quéesyeso? Datoscuriosos Dunas de Gypsum. White Sands National Monument. nice-cool-pics.com Esunaroca mineral blandacompuestaporsulfato de calciohidratado(CaSO4·2H2O) quetienemuchosusos, incluyendo el ser un fertilizante. El yeso se puedeconseguir en forma mineral y por la via química. 2013

10. ¿Quéesyeso? Datoscuriosos http://resourcescommittee.house.gov/subcommittees/emr/usgsweb/photogallery/  El término Gypsum(latín), proviene del griegoantiguo, gypsos, quesignificayeso. El alabastroes un tipo de Gypsum. 2013

11. ¿Quéesyeso? Datoscuriosos Trabajo en yeso del siglo 19. House of BorujerdiesenKashan, Iran. Gachbori_kashan.jpgpor: ZereshK Este se utilizaba en construcción y ornamentacióndesdetiempos de Mesopotamia, Egipto y Grecia. Los frescos de Miguel Ángel en la CapillaSixtinafueronpintados en unacapafresca de yeso. 2013

12. Historia http://siarchives.si.edu/history/exhibits/pictures/national-museum-natural-history 2013

13. ¿Qué son los paneles de yesoprefabricados? Historia chestofbooks.com Se utilizaba en Paris luegoquedescubrieron un depósitocerca de la ciudad, en lo que se conocióluegocomoPlaster of Paris. Para construir los techos y paredes de lasedificaciones, se hacíaunaestructura en madera y se rellenaba de pajacomoaislante. Esto se recubríaluego de Gypsum. Ayudaba a reforzar la construcción y a retardar el fuego. 2013

14. ¿Qué son los paneles de yesoprefabricados? Historia www.usagypsum.com www.gypsoil.com Los agricultoresfranceses lo utilizaban en sustierras, paramejorar la agricultura y Benjamin Franklin trae la idea a América. 2013

15. ¿Qué son los paneles de yesoprefabricados? Historia www.welkandsonsdrywall.com El uso de los paneleslaminados de yeso ,se originó en EstadosUnidos en 1917 por la compañía US Gypsum. Se llamóSackett Board en honor a Augustine Sackett y The Sackett Company, una de sussubsidiariasquieninventó la manera de recubrir con yeso de unamaneramásfácil y rápida. 2013

16. ¿Qué son los paneles de yesoprefabricados? Historia A pesar de susatributos, la gente no respaldó el productoportenerunaimagen “barata y de mala calidad” en el mercado. Luegocambiaron el nombre a Sheetrock, tratando de mejorarla imagenquetenían ante el público. No es hasta la Segunda Guerra Mundial, cuando se necesitóparaconstruirbarracaspara los militaresquefueranresistentes a fuego y rápidas de montar. Entoncescambiósuimagenparaconvertirse en un producto “patriótico”. 2013

17. ¿Qué son los paneles de yesoprefabricados? Historia • Los paneleslaminadosde yeso, también se conocencomo: • Gypsum Board • Drywall • Sheetrock • Pladur (marca) • Cartónyeso 2013

18. ¿Qué son los paneles de yesoprefabricados? Historia Hoy en día se ha convertido en un estándar de construcción, siendoEstadosUnidos y Canada susmayoresconsumidores con 30 billonesde pies² cadaaño, según los números de el Gypsum Association. 2013

19. Preguntas de repaso Incorrecto! Intentaotravez. En Paris Correcto! Unasubsidiaria de US Gypsum lo inventó. • ¿Dónde surge el primer panel de yeso? Incorrecto! Intentaotravez. En Grecia • Haz click en la contestacióncorrecta. 2013

20. Composición del panel www,armstrong.com 2013

21. Composición del panel papel yeso • El panel estácompuestopor un interior de yesocomprimido, laminado entre dos hojas de papelmuyresistente. • Se fabrican en panelesde: • 4’ x 8’ • 4’x10’ • 4’x12’ • 4’x14’ 2013

22. manufactura del panel 2013

23. manufactura del panel Proceso de la manufactura de los paneles de yeso. http://www.placo.es/informacion/downloads/PresentacionUAX.pdf 2013

24. manufactura del panel Hacer click paraver video sobre la producción de los paneles de yeso. 2013

25. Grosores del panel De yeso http://commandsafety.com/tag/rit/ • Usostípicos de los paneles de yesosegúnsugrosor. 2013

26. Grosores del panel De yeso Cadacompañíatienehojas de especificacionesqueindican el usosugeridoparasuproductosegún el grosor y el tipo de panel. Porejemplo: Pladur, US Gypsum, CertainTeed, etc. 2013

27. http://www.certainteed.com/products/gypsum/wall---ceiling-boards/341275http://www.certainteed.com/products/gypsum/wall---ceiling-boards/341275 Usos del panel laminado de yeso 2013

28. Usos del panel laminado de yeso www.asia.ru • Al momento de especificar el tipo de panel, debemosteneren consideración, la localización y el uso del mismo. • Ejemplos: • El tipo X se utiliza en divisiones con clasificación contra fuego. • El panel resistente a humedad se utiliza en baños, detrás de loza o dondeexistehumedadmoderada. • Aplicación de paneles con clasificación contra fuego de más de 2 horas, puedeincluirpaneles de 1” o panelesdobles. 2013

29. Usos del panel laminado de yeso Resumen de los diferentestipos de paneles de yeso, suaplicación y composición • Panel regular o estándar • Aplicación en áreasque no requierentratamiento especial. • Cubierta de papelcrema o grisclaro. • El centroestácompuesto de Gypsum mezclado con agua, pulpa de papel, almidón. 2013

30. Usos del panel laminado de yeso Resumen de los diferentestipos de paneles de yeso, suaplicación y composición • Panel con clasificación de resistencia contra fuego “Fire Retardant” • Se utilizadonde se requiere material con capacidadpararetardar la propagación de fuegopor 20 minutos o más. • Papelrosacubre el panel. Se añadenfibrasparamantener la integridad de la estructurapormástiempo en caso de fuego. 2013

31. Usos del panel laminado de yeso Resumen de los diferentestipos de paneles de yeso, suaplicación y composición • Panel resistentea humedad • Baños u otrasáreaspropensas a humedadmoderada. • Papelverderesistente a humedadcubre el núcleo de Gypsum. 2013

32. Usos del panel laminado de yeso Resumen de los diferentestipos de paneles de yeso, suaplicación y composición • Panel resistentea impacto • Estácubiertoporpapelamarillo. • Se utiliza en áreas de alto tráficoo abusocomoescuelas u hospedajes. • Se añadenfibras y se usapapelgruesoparaprevenirdaños al panel. 2013

33. Usos del panel laminado de yeso Otrostipos de paneles de yeso, suaplicación y composición Fuente: How Stuff Works,2008 2013

34. Preguntas de repaso Un interior de yesocomprimido, laminado entre dos hojas de papelmuyresistente • ¿Cuáles la composiciónbásica de un panel de yeso? x ¿Qué panel de yesoesútilparahacercurvas? • Composición y usos del panel de Gypsum El panel de yeso de ¼” x x Papelverdecubre el núcleo de Gypsum quetieneresistencia a humedad. • ¿De qué color es el panel de yesoresistente a humedad? 2013

35. ¿Cómo se instalaeste material? 2013

36. Instalación 1 spanish.alibaba.com www.drywallinfo.com 4 3 www.sears.com 2 reydafastener.com • Herramientas • Las herramientasbásicasque se utilizan en el montaje y terminación de los sistemas de paneles de yeso son: • T cuadrada- se utilizaparamarcar y sirve de guía al cortar el panel. • Navaja-paracortar el panel • Taladro y tornillos- paraensamblar el marco de acerogalvanizadoy luegofijar los paneles al marco. • Zancos “stilts”- paraalcanzarlugaresmás altos, cuando se estádandoacabados al sistema de paneles de yeso. 2013

37. Instalación 5 8 7 6 9 • Herramientas • Las herramientasbásicasque se utilizan en el montaje y terminación de los sistemas de paneles de yeso son: • Joint Compound o masilla- paracubrirlasuniones e imperfecciones. Hay variostipos, dependiendo el uso. • Cinta-paracubrir la unión entre paneles • Recipientey espátulas-paraaplicar la masilla. • Lija con palo- paralijar la masillaunavezestáseca. La extensiónayuda a llegarmás alto. • Navajaserrada/rabo de ratón- parahacerhuecos en el Gypsum parapasarelectricidad, etc. 2013

38. Instalación 1 2 knoji.com 3 • Los tresmaterialesbásicosparainstalar el sistema de paneles de yeso son: • Panel de Gypsum • Studs o montantes de acerogalvanizado- es el metal que se usaparamontar el marcoque le dará la forma a la estructura. (Los studs de acerogalvanizadovienen en diferentesgrosores y gauge). • Corner bead- piezaque le dáterminación a lasesquinas o bordesdondeterminan los panelesy los proteje. 2013

39. Instalación 1 2 knoji.com 3 • Primero se monta el marcousandotracks y studs. Estaes la estructuraquesostendrá los paneles de Gypsum. • El instalador se rigepor el plano, parahacer la estructura con la forma que se necesita. Si esuna pared, plafón, o estructuracurva. 2013

40. Instalación Montar el marco de metal Track Los grosores de los studs son: homedepot.com • 1 5/8” • 2 ½” • 3 5/8” • 4” • 6” • El quemás se usaes el de 35/8” Stud • Dependiendo del grosor del panel, los studs se instalan a no más de 24” entre ellos. • Para paneles de menorgrosor , como 3/8”, hasta un máximo de 16”de espacio entre ellos. • Studtípico de 1 ¼” x 2 ½” x 8’ de largo. Yacontienehuecosparapoderinsertarcableríaeléctrica o de data. También se hacenhuecosparaplomería. 2013

41. Instalación Montar el marco de metal Para instalarlos, se puedencortar con unatijerapara metal y fijar con tornillos, paracrear el marcodonde se fijarán los paneles. Hay quetener en consideracióncuáles la medida de grosor final que se necesita, paraescoger el tamaño del stud de metal que se utilizará. Track homedepot.com El track se utilizacomounaguía, que se coloca en los bordesparaluegocolocar los studs en el centro. Stud 2013

42. Instalación Montar el marco de metal • Los Studs de acero galvanizado en el mercado, tienen diferentes Gauge. Mientras más bajo el número, el stud será más resistente. • Gauge típicos de studs son: • 20GA • 22GA Track homedepot.com Stud 2013

43. Instalación • Pasos en la instalación: • Medir el tamañonecesarioparacubrir el área. • Cortar a la medidausando la navaja. • Los paneles se instalan de forma quesusbordes se toquen, pero sin hacerpresión. 2013

44. Instalación 2013 • Pasos en la instalación: • Cuando se usanmontantes (studs) de acerogalvanizado, los paneles se montanverticalmenteusandotornillosquepasen el panel y el metal. • Según el Gypsum Association, cada 16” en marcosestructuralesespaciadoscada 16”, y 12” en paredes con miembrosestructurales de 24”. • Las cabezas de los tornillosdebenquedarlevementepordebajo de la superficie del panel. • El marco de studs debetenerespacios de no más de 24”entre cadauno.

45. Instalación 2013 • Pasos en la instalación: • Taparlasuniones con la cinta, y aplicarunacapafina de masillaparacubrir la imperfección. • Luego de instalar los paneles, hay un tiempo de secado. Estova a depender de la humedad en el lugary de la masillaque se utilice. • Lijarluego la masillaparaeliminarlasimperfecciones.

46. Instalación 2013 • Masillas o “Joint Compound” • El tiempo de secado de la masillava a depender del tipoque se utilice. • Tiempos de secado de masilla: • 5 minutos • 20 minutos • 45 minutos • 90 minutos • La masillaque se utilizaparadar la terminación, contiene mas agua y se tardamás en secar.

47. Instalación El video de la marcaDurlock, muestra un ejemplo de suinstalación. Haga click sobre la imagen o el icono de comenzar. 2013

48. Ventajas de la construcción con Gypsum 2013

49. Ventajas de la construcción con Gypsum Rápido de instalar o demoler. Resistencia innata a fuego. Atenúaruidos. Mínimo de escombros. Se puedenrealizardiferentesformas en plafón y paredes. Completamentereciclable. Material sustentable, 100% reciclable. Se reparafácilmente. Esmásversátilque el concreto. 2013

50. Elementos a tomar en consideración al especificareste material 2013
