PCB/FPC 承認書應具備的文件

PCB/FPC 承認書應具備的文件. 2011/01/27 修改內容 3. 材質保證書 增列 填寫基材使用的 UL Type 4. 機構圖 請 以 HH 發包之文件 5. 連版尺寸圖 請 以 HH 發包之文件 6.Gerber 圖 取消 , 後續板廠不用提供 7.UL 證明文件 提供的檔案 : 硬板 :UL File 控管類別為 ZPMV2 軟板 : UL File 控管類別為 ZPXK2 或 ZPMV2 19. 委託製作資料 新增 請 以 HH 發包之文件. Rita/2008.11.12 2011.01.27 更改.

libra
Télécharger la présentation

PCB/FPC 承認書應具備的文件

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

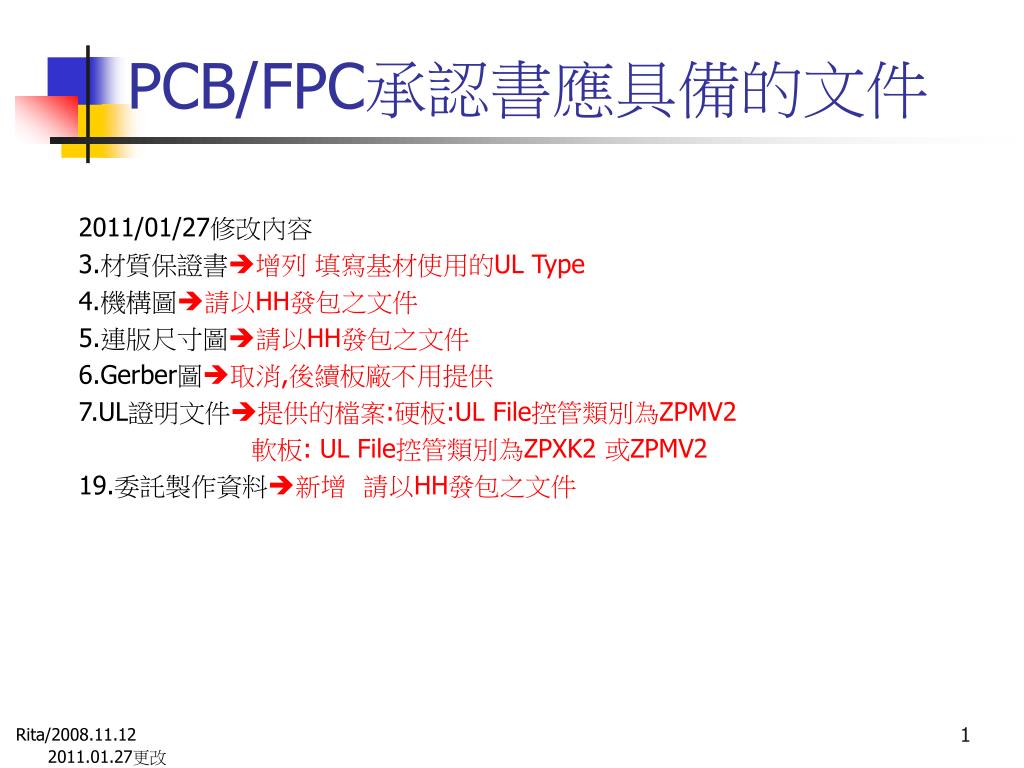

  1. PCB/FPC承認書應具備的文件 2011/01/27修改內容 3.材質保證書增列 填寫基材使用的UL Type 4.機構圖請以HH發包之文件 5.連版尺寸圖請以HH發包之文件 6.Gerber圖取消,後續板廠不用提供 7.UL證明文件提供的檔案:硬板:UL File控管類別為ZPMV2 軟板: UL File控管類別為ZPXK2 或ZPMV2 19.委託製作資料新增 請以HH發包之文件 Rita/2008.11.12 2011.01.27更改

  2. PCB/FPC承認書應具備的文件 12.信賴性測試報告 13.微切片報告 14.出貨包裝規格說明書 15.檢驗規範 16.ROHS文件 17.零件聲明書(SONY需求) 18.環境管理物質不使用證明書 (SONY需求) 19.委託製作資料(以HH發包之文件) P.S.:16~18項,by文件類型獨立提供,請勿放入Item Approval Sheet 內 1.封面 2. PCB/FPC 疊構圖 3.材質保證書 4.機構圖(以HH發包之文件) 5.連版尺寸圖(以HH發包之文件) 6.Gerber圖取消 7.UL證明文件 8.黃卡(防火等級證明) 9.基材相關資料 10.尺寸檢查結果報告 11.出貨檢驗報告

  3. 承認書—1.封面 • 1.填寫鴻海P/N • 2.版本 • 3.填寫廠商P/N • 4.標示板子單PCS重量(mg) • 備註:若於封面未註明版本,但於承認書內容有標註,足以證明為此次承認之版本,可通容放行 2. 1. 3. 4.

  4. 承認書—2.PCB/FPC 疊構圖 • 1.提供疊構圖,依板廠製作是PCB 或FPC(請參閱 右圖範例)

  5. 承認書—3.材質保證書 • 1.提供材質保證書 • 2.內容務必填寫基材TYPE(依各公司UL FILE內所列的TYPE.如:701 或HD5或1SZ或NETRON-DP或BV-2B等等(請參閱右圖範例) • 所列的基材TYPE需與UL證明文件吻合 基材TYPE:701

  6. 承認書—4.機構圖 • 1.提供機構圖(請用HH發包之文件) HH

  7. 承認書—5.連版尺寸圖 • 1.提供連版尺寸圖(請用HH發包之文件) • 2.須標出尺寸座標長度

  8. 承認書—7.UL證明文件 • 1.提供UL證明文件 • 硬板:UL File控管類別為ZPMV2 • 軟板: UL File控管類別為ZPXK2 或ZPMV2 (請參閱右圖範例)

  9. 承認書—8.黃卡 • 1.提供黃卡 (請參閱右圖範例)

  10. 承認書—9.基材相關資料 • 1.提供所使用的基材資料 • 2.資料需含有基材型號/Tg點(玻璃轉化點)/表面處理方式/耐溫性能 • 3.Tg點,FPC不用提供

  11. 承認書—10.尺寸檢查結果報告 • 1.提供物料之尺寸檢查量測報告(請參閱右圖範例) HH

  12. 承認書—11.出貨檢驗報告 • 1.提供廠內出貨檢驗報告 • 2.報告內需列出重過焊爐次數、保存時間、若受潮時烘烤溫度與時間 (請參閱右圖範例)

  13. 承認書—12.信賴性測試報告 • 1.信賴性測試報告(如左列之項目) • Adhesion Test 剝离測試 • Solderability Test 可焊性測試 • Thermal Stress Test 熱應力測試 • Cold -Thermal shock冷熱衝擊 • Ionic contamination 离子污染度實驗 • Steam ager Repeatability test 蒸气老化測試 • Withstanding pressure test 耐電壓測試 • Insulation Resistance 介質絕緣電阻 • Insulation Resistance 表面絕緣阻抗 • Moisture and insulation resistance 濕气及絕緣電阻實驗 • Brine test 鹽水試驗 • Hot oil test 熱油測試 • Withstanding solvent test抗溶劑測試 14. Reflow test 爆板測試 15. FPC O/S Testing 開短路測試 16. Bending LIFE test 彎曲耐久測試

  14. 承認書—13.微切片報告 • 提供微 切 片報告(請參閱右圖範例) HH

  15. 承認書—14.出貨包裝規格說明書 • 1.提供出貨包裝規格說明書 (請參閱右圖範例) 備註:若供應商有詳列包裝方式,未附圖片,可放寬審核標準,予以放行

  16. 承認書— 15.檢驗規範 HH • 1.提供檢驗規範 (請參閱右圖範例)

  17. 承認書-16.應具備的ROHS證明文件 • 1. 3合1承諾書 or EPW or COC • 2. MCD&MCD Data相對應的檢測報告(EX.SGS Report,ICP DATA…).

  18. 承認書-17.SGPF-002零件聲明書 • 1.提供SGPF-002零件聲明書 (表單請依當時版本為主)

  19. 承認書-18.SGPF-007環境管理物質不使用證明書 • 1.提供SGPF-007環境管理物質不使用證明書 (表單請依當時版本為主)

  20. 承認書-18.SGPF-007環境管理物質不使用證明書 • 1.不提供SGPF-007環境管理物質使用證明書 (表單請依當時版本為主)

  21. 承認書-19.委託製作書 • 委託製作書 (請用HH發包之文件)
