Microprop DC2

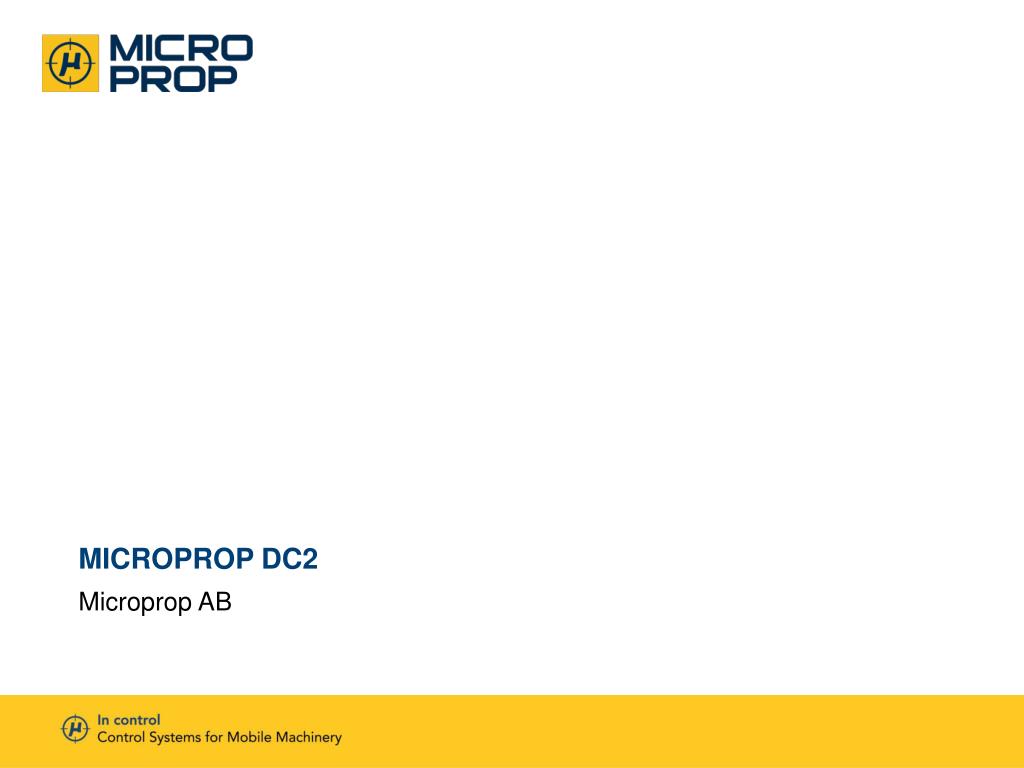

1. Microprop DC2 Microprop AB

2. MicroProp DC2 Övergripande och elektronikmodulerna Maskinsäkerhet Utrustningsalternativ Nyheter Verktygsprogram Expansionsmodul Joystick MIG2 Ändringar och justering av systemet Mobilapplikation Inbyggda menysystemet Fjärrsupport Praktiska övningar

3. MicroProp DC2 – systemet

4. MicroProp DC2 - hyttmodul Analoga ingångar 6 rullar t.ex: Tilt Rotation Extra 1 Bomsväng Bandstyrning framåt/bakåt Bandstyrning sväng Utgångar Upp till 6 st analoga funktioner med expansionsmodul Hanterar alla kända kundönskemålen Möjlighet till koppling direkt mot maskinens spakingångar.

5. MicroProp DC2 - TILTROTatormodul I kablage: 8 analoga utgångar (4 st A/B) 1 digital utgång för redskapslås Framtid Förberedelse för Q-Safe

6. MicroProp DC2 - Expansionsmodul I kablage: 4 analoga utgångar (2 st A/B) Bandstyrning körs från denna modul Nyhet våren 2014.

7. Maskinsäkerhet

8. nya krav i maskindirektivet från 1 jan 2012 (EN 13839-1) 1. Ett enkelt fel ska aldrig orsaka en farlig situation. 2. När man släpper rullarna ska maskinen stå stilla Detta krävs: En onoff-funktion som körs med knapp kräver växlande brytare (NO/NC).

9. Maskinsäkerhet– Övervakning på digitala funktioner 24V DI

10. Maskinsäkerhet– Övervakning på digitala funktioner 24V DI

11. Maskinsäkerhet– Övervakning på digitala funktioner 24V DI DI

12. nya krav i maskindirektivet från 1 jan 2012 (EN 13839-1) 1. Ett enkelt fel ska aldrig orsaka en farlig situation. 2. När man släpper rullarna ska maskinen stå stilla Detta krävs: En onoff-funktion som körs med knapp kräver växlande brytare (NO/NC). En proportionell funktion kräver korsade signaler på rullen

13. 5V GND AI1 Maskinsäkerhet– Övervakning på analoga funktioner

14. 5V GND AI1 AI2 Maskinsäkerhet– Övervakning på analoga funktioner

15. nya krav i maskindirektivet från 1 jan 2012 (EN 13839-1) 1. Ett enkelt fel ska aldrig orsaka en farlig situation. 2. När man släpper rullarna ska maskinen stå stilla Detta krävs: En onoff-funktion som körs med knapp kräver växlande brytare (NO/NC). En proportionell funktion kräver korsade signaler på rullen En hydraulisk funktion som kan innebär risker för omgivningen kräver två separata avstängningar varav den ena är övervakad.

16. Styrsystem CVP CV Maskinsäkerhet – övervakning hydraulik

17. hydraulikVENTILERvARIANTER Bandstyrning Enkelpytsare Säkerhetsblock Dubbelpytsare

18. hydraulik Hjulstyrning med tryckvakt

19. Utrustningsalternativ

20. Maskinfunktioner Tiltrotator Expansion Bomsväng Schaktblad Hjulstyrning Bandstyrning Tiltrotatormodul Pytsare Original Microprop Std Exp. mod. Dubbel Enkel Direkt på Originalventil Spakingång (1 eller 2 dubbelpytsare möjligt) tryckvakt (Enkelpytsare) Säkerhetsblock (dubbelpytsare) Digital (PWM) Analog (Spakemulering) MicroProp DC2 – Alternativ Enkel signal med Säkerhetsblock Korsade signaler

21. Microprop DC2 – Handtagssatser Med texter som t.ex. ”5 + 4 lediga knappar” menas att det finns 5 i vänster spak och 4 i höger. Detsamma gäller rullar.

22. MicroProp DC2 – Strömutgångar Systemet har 6 analoga utgångar från hyttmodulen. Enkelpytsare Dubbelpytsare Bandstyrning (kräver fyra utgångar) Hjulstyrning (kräver två utgångar) Extra hydrauliska styrningar. Här finns också möjlighet att kombinera med digitala utgångar.

23. MicroProp DC2 – Spakemulering Användas då maskinen är utrustad med original proportionalstyrd hydraulik Inget hydraulmontage (under vissa förutsättningar) Kopplas direkt in till maskinens joystickingångar och emulerar originaljoystick (analogt eller digitalt) Systemet ersätter en eller två originalrullar Enklare och billigare installation och eventuellt verktygsprogram i maskinen är intakt.

24. MicroProp DC2 – Spakemulering Digitalt (Cat) Analogt (Doosan, komatsu…)

25. nyheter Expansionsmodul Verktygsprogram Joystick MIG2 Tumrulle Microprop

26. Möjliggör inställning av hastigheter av slutkunden utan att tappa bort fabriksinställningarna. Möjligt att skapa upp till 20st olika inställningar för verktyg. Varje verktyg utgår från montörställningarna och verkar med en %-sats. Kunden kan själv göra inställningar: Med mobilapplikation (skapa och ändra) Med PC (microconf lite) (skapa och ändra) Med den inbyggda menyn (endast ändra) Fabriksinställningarna finns alltid valbar som verktyg ”NO TOOL”. Verktygsprogram

27. MicroProp MIG2 Utrustningsbar med 3 rullar och 7 knappar (FNR finns som tillval) Möjlighet till kundanpassad overlay. Lysdiodsindikeringar Förberedd för inkoppling mot Case/NH. Flexibelt och ergonomiskt handstöd. Patentsökt.

28. MicroProp MIG2

29. Passar för alla storlekar på händer Integrerat i joystick Patentsökt MicroProp MIG2 – handStöd

30. Ändringar och justeringar av styrsystemet

31. Mobiltelefonapplikationen (Android) Vad kan man göra? Byta användare. Kalibrera spakar. Koppla upp mot fjärrsupport Skapa och ändra på redan skapade verktyg.

32. Menysystemet i hyttmodulen Vad kan man göra? Byta användare. Kalibrera spakar. Göra backup av inställningar från tiltmodul eller hyttmodul. Ändra på redan skapade verktyg. Byta riktning på funktioner.

33. Samtliga inställningsmöjligheter finns tillgängliga. (vissa restriktioner för programuppdateringar) Från PC till PC Kan användas för att hjälpa en montör i verkstad eller fält (obs internet krävs) Utbildning i PC-programmet Finns en Microconf light som endast har fjärrmöjligheter Från PC till mobiltelefon För att hjälpa en kund på fält. fjärrsupport

34. Kalibrering med Microconf – praktiska övningar Anslutning USB , Bluetooth Val av tiltrotatormodell Kalibrering av rullar Inställningar av funktioner på Joystick (Användare) Ströminställningar (tiltrotator, pytsare) Ramper Inställningar av maskinstyrning (band, hjul,expansion)

35. Kontakt Microprop AB +4690-349 35 20
