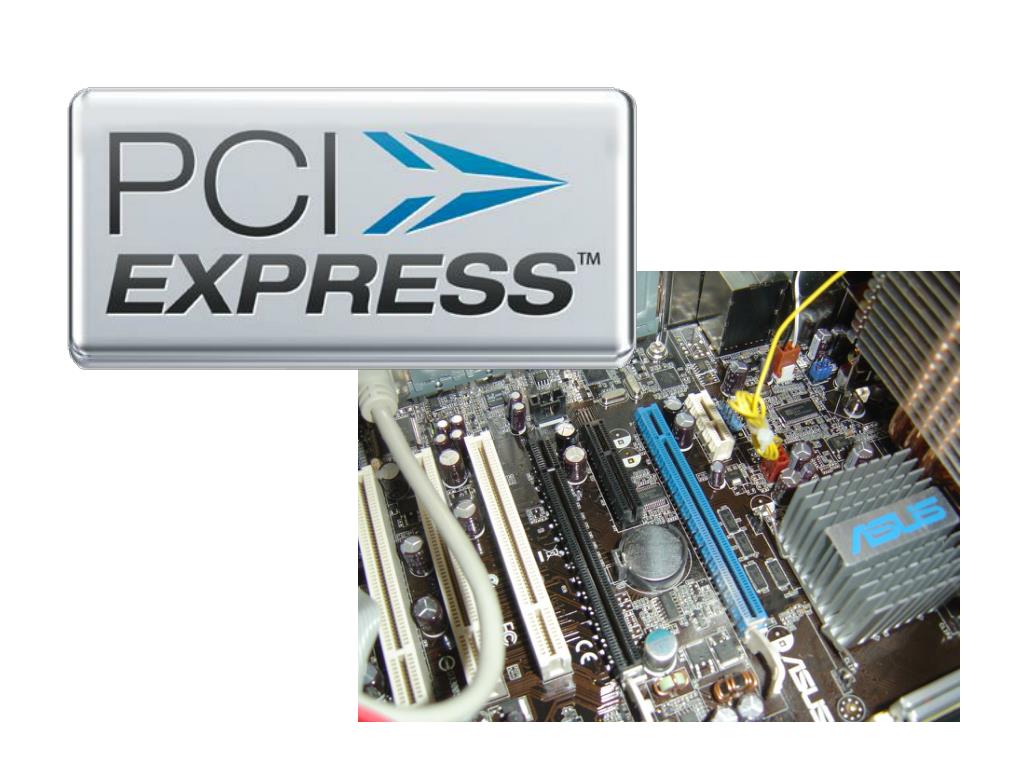

2. PCI Express • PCI Express, PCIe ale také 3GIO(3rd Generation I/O) • Interní lokální sběrnice založena na standardu starší PCI, komunikující na vetší přenosové rychlosti, podobna P2P • Vývoj - společnost Intel • Nahrazení sběrnic PCI a AGP • Dělí se na několik pod tipů podle přenosové rychlosti :

3. PCI Express - specifikace • Pracovní frekvence řízena podle počtu slotů nebo připojených zařízení • Šířka 32 a 64 bitů, napětí 3,3V • Impendace PCI Express - 57Ω ±10% • Přenos po dvou diferenciovaných vodičích • Přenosové rychlosti: PCIe 1x - 500MB/s PCIe 2x - 1000MB/s PCIe 4x - 2000MB/s PCIe 8x - 4000MB/s PCIe 12x - 6000MB/s PCIe 16x - 8000MB/s

4. PCI Express 1x • Přenosová rychlost 500MB/s • Má nahradit v současnosti nejpoužívanější interní rozšiřující sběrnici PCI • Nyní malý počet rozšiřujících karet, dražší než pro PCI • Např.: řadiče, síťové karty, TV (DVB-T/S) karty atd.… • Určeno pro zařízení nepotřebující vysokou přenosovou rychlost

5. PCI Express 16x • Přenosová rychlost 8000MB/s • Využití pro grafické akcelerátory, vysoká prostupnost • Téměř 4x rychlejší než AGP ,které zcela nahradilo • Modernější s rezervou do budoucna • Možnost spolupráce 2 a 4 grafických karet na dvou respektive čtyřech sběrnicích navzájem propojených pro zvýšení výkonu

6. SLI Quad

7. PCI Express X AGP • Zastaralá sběrnice AGP se v nových deskách už nepoužívá (pomalá, nedostačuje dnešním nárokům) • Nové generace graf. karet se vyrábějí pro sběrnici AGP jen velice omezeně. Na těchto kartách speciální můstek (nVidia – HSI, ATI – Railto). Cenově a výkonnostně tyto karty nevýhodné • Porovnáni PCIe 16x s AGP

8. PCI Express X AGP Srovnání výkonu a ceny AGP a PCIe grafik • Geforce NX 7800GS 375/1200 MHz • Nejvýkonnější graf. karta pro AGP • Cena: 8 100Kč X • GeForce 7900 GT 525/1440 MHz • Graf. karta střední třídy pro PCIe • Cena: 7 500Kč

9. PCI Express X AGP Možnosti použití starších grafických karet • možnost použití redukce AGP-> PCIe 16x • pouze pro některé tipy graf. karet • levné, cena cca 300Kč
