  1. Circuitos Mistos Exemplo: Determinar: a) RE b) Todas as correntes c) Fazer o balanço energético Procedimento: determinar quais resistores estão em série e/ou paralelo e resolver, diminuindo o circuito. Repetir o procedimento até chegar no equivalente. Analise de Circuitos em Corrente Continua - Ed. Erica

  2. R6=20+30+50=100 Ohms Redesenhando o circuito.............. Analise de Circuitos em Corrente Continua - Ed. Erica

  3. Redesenhando o circuito.............. Analise de Circuitos em Corrente Continua - Ed. Erica

  4. A B RE=30+60=90 Ohms E finalmente................ Analise de Circuitos em Corrente Continua - Ed. Erica

  5. IT Podemos calcular a corrente fornecida pelo gerador Analise de Circuitos em Corrente Continua - Ed. Erica

  6. U1 0,2A A B Substituindo RE por R1serieR7 Podemos determinar as tensões em R1 e R7 U7 U1=30.0,2=6V U7=60.0,2=12V Analise de Circuitos em Corrente Continua - Ed. Erica

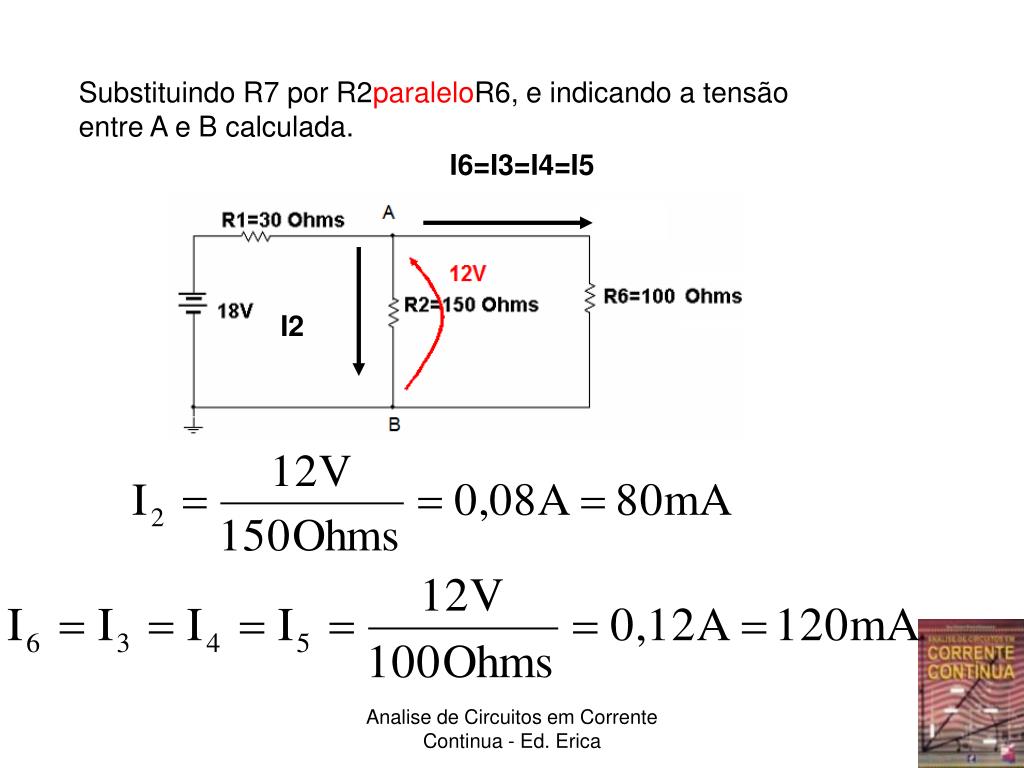

  7. I6=I3=I4=I5 I2 Substituindo R7 por R2paraleloR6, e indicando a tensão entre A e B calculada. Analise de Circuitos em Corrente Continua - Ed. Erica

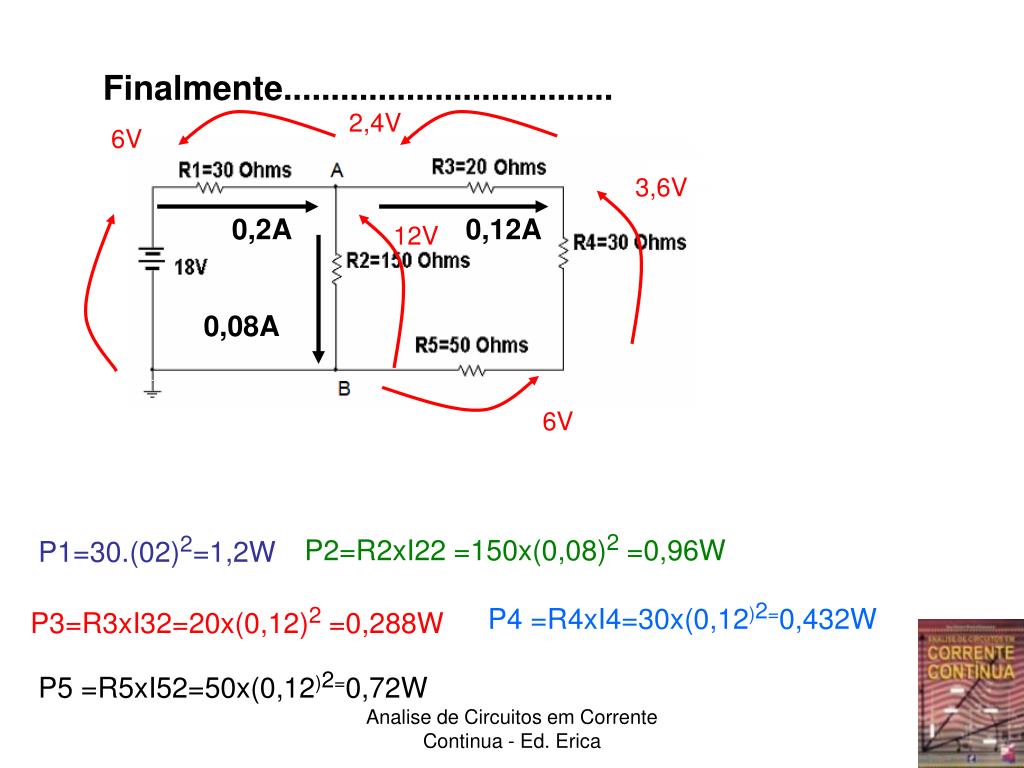

  8. Finalmente................................... 2,4V 6V 3,6V 0,2A 0,12A 12V 0,08A 6V P2=R2xI22 =150x(0,08)2 =0,96W P1=30.(02)2=1,2W P4 =R4xI4=30x(0,12)2=0,432W P3=R3xI32=20x(0,12)2 =0,288W P5 =R5xI52=50x(0,12)2=0,72W Analise de Circuitos em Corrente Continua - Ed. Erica

  9. Balanço Energético Analise de Circuitos em Corrente Continua - Ed. Erica

  10. Associação Estrela e Triangulo A A RA RAB RAC RB RC RBC B C C B Triangulo Estrela São usadas em sistemas trifásicos Analise de Circuitos em Corrente Continua - Ed. Erica

  11. EQUIVALENCIA ESTRELA- TRIANGULO DADO UMA LIGAÇÃO ESTRELA (RA, RB, RC) EXISTE UMA LIGAÇÃO TRIANGULO EQUIVALENTE (RAB, RAC, RBC) Analise de Circuitos em Corrente Continua - Ed. Erica

  12. A RAB=? RAC=? RBC=? C B EXEMPLO:Dado uma ligação estrela obter a ligação triangulo equivalente A RA=30Ω RB=30Ω RC=30Ω B C Analise de Circuitos em Corrente Continua - Ed. Erica

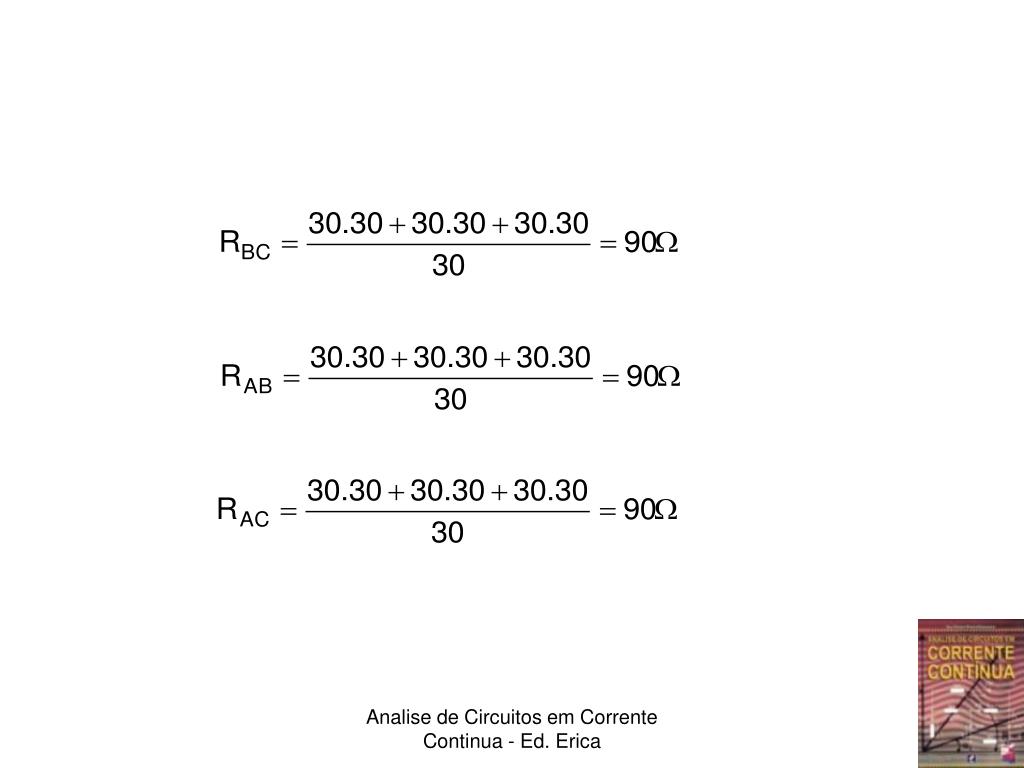

  13. Analise de Circuitos em Corrente Continua - Ed. Erica

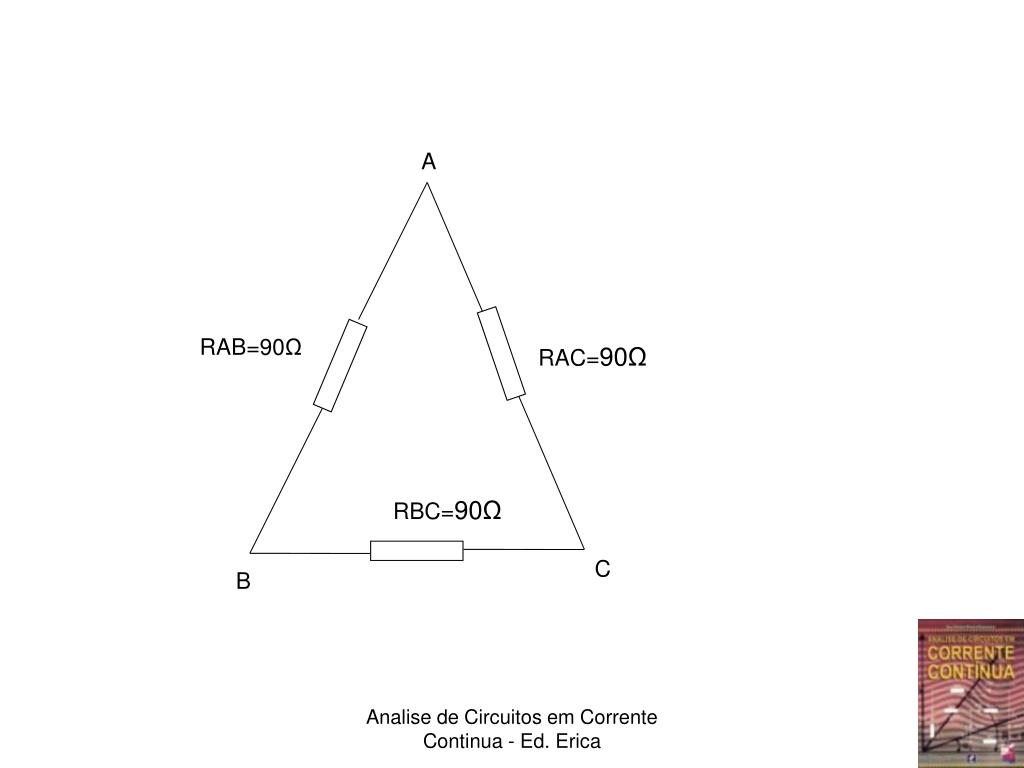

  14. A RAB=90Ω RAC=90Ω RBC=90Ω C B Analise de Circuitos em Corrente Continua - Ed. Erica

  15. A RA A RB RC RAB RAC B C RBC C B DADO UMA LIGAÇÃO TRIANGULO (RAB, RAC, RBC) EXISTE UMA LIGAÇÃO ESTRELA EQUIVALENTE (RA, RB, RC) Analise de Circuitos em Corrente Continua - Ed. Erica

  16. Analise de Circuitos em Corrente Continua - Ed. Erica

  17. A RA=? RB=? RC=? B C EXEMPLO:Dado uma ligação triangulo obter a ligação estrela equivalente A RAB=120Ω RAC=120Ω RBC=120Ω C B Analise de Circuitos em Corrente Continua - Ed. Erica

  18. No caso de associação balanceada (resistores iguais) vale a relação: Analise de Circuitos em Corrente Continua - Ed. Erica
