  1. Parallel Port LCD Interface with the HD44780 Controller

  2. Liquid Crystal Display • LCD 의 장점 • 소비 전력이 작다. • 용이하게 다양한 모양(문자, 그림 등)을 만들 수 있다. • LCD 는 오직 AC로 구동하여야 한다. • 이 회로 에서는 Control 신호가 High일 때만 VLCD가 인가 되어 Display 된다.

  3. Liquid Crystal Display • LCD 제어 신호 Timing 예

  4. Scanned LCD Interface • LCD Artwork 예 • 특정 Segment의 Front-plane과 Back-plane 사이에 일정 전압 이상이 인가 된 경우 해당 Segment가 표시 된다.

  5. Scanned LCD Interface각 Segment는 Front-plane과 Back-plane의 조합에 의하여 On/Off 가 제어 된다.

  6. HD44780 LCD Controller • Features • 5 x 8 and 5 x 10 dot matrix possible • Low power operation support: 2.7 to 5.5V • Correspond to high speed MPU bus interface: 2 MHz (when VCC = 5V) • 4-bit or 8-bit MPU interface enabled • 80 x 8-bit display RAM (80 characters max.) • 9,920-bit character generator ROM for a total of 240 character fonts • 208 character fonts (5 ´ 8 dot) • 32 character fonts (5 ´ 10 dot) • 64 x 8-bit character generator RAM • Wide range of instruction functions: • Display clear, cursor home, display on/off, cursor on/off, display character blink, cursor shift,display shift

  7. HD44780 Block Diagram

  8. Function Description • Registers • Instruction register (IR) : Stores instruction codes • display clear, cursor shift, • Address information • Display data RAM (DDRAM) • Character generator RAM (CGRAM) • Data register (DR) : DDRAM 이나 CGRAM에 Read/Write 하는 Data을 임시로 저장 • Busy Flag (BF) • HD44780가 내부 동작 모드일 경우(Busy 상태)에는 다음 명령을 받을 수 없다. • Busy Flag는 DB7에 Output 된다. • Address Counter (AC) • DDRAM 이나 CGRAM의 Address를 저장

  9. Function Description • Registers Selection Instruction Data

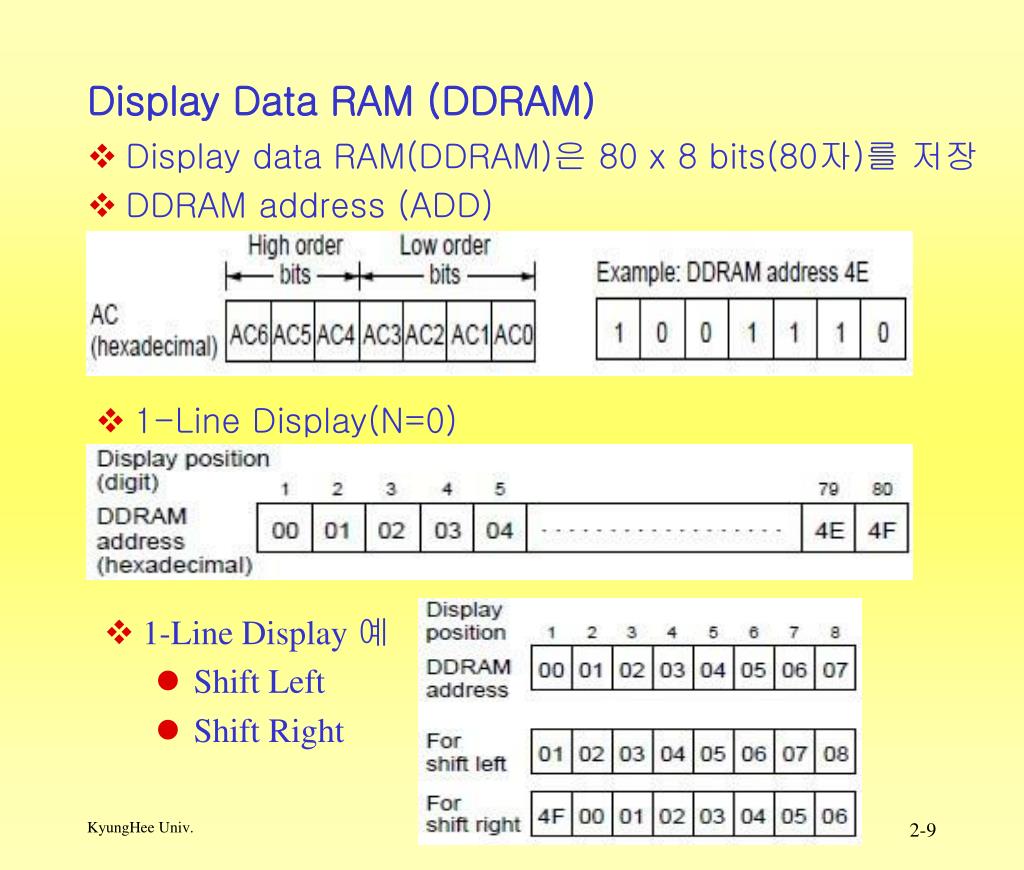

  10. Display Data RAM (DDRAM) • Display data RAM(DDRAM)은 80 x8 bits(80자)를 저장 • DDRAM address (ADD) • 1-Line Display(N=0) • 1-Line Display 예 • Shift Left • Shift Right

  11. Display Data RAM (DDRAM) 10진수 • 2-line display (N = 1) 16진수 16진수 • 2-Line 8 Character Display • 2-Line 16 Character Display

  12. Instructions

  13. Instructions

  14. Parallel Port LCD Module Interface 예

  15. GND - +5V - PA1 - PA2 - PA3 - - - - - PA4 - PA5 - PA6 - PA7 - - - 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 - Vss - Vdd - V0 - RS - R/W - E - DB0 - DB1 - DB2 - DB3 - DB4 - DB5 - DB6 - DB7 - A - K LCD 모듈 4Bit Interface 예(Port A 사용) AVRPin NO. Symbol Function - GND - Power supply - Contrast adjustment - Register select signal - Read/Write selection - Enable signal - Backlight( +) - Backlight( - ) 10K GND Backlight 밝기 조절에 브릿지 다이오드를 사용 하고, 점퍼 SW로 밝기를 선택 하도록 하였다. Backlight 회로는 생략 할 수 있음. +5V

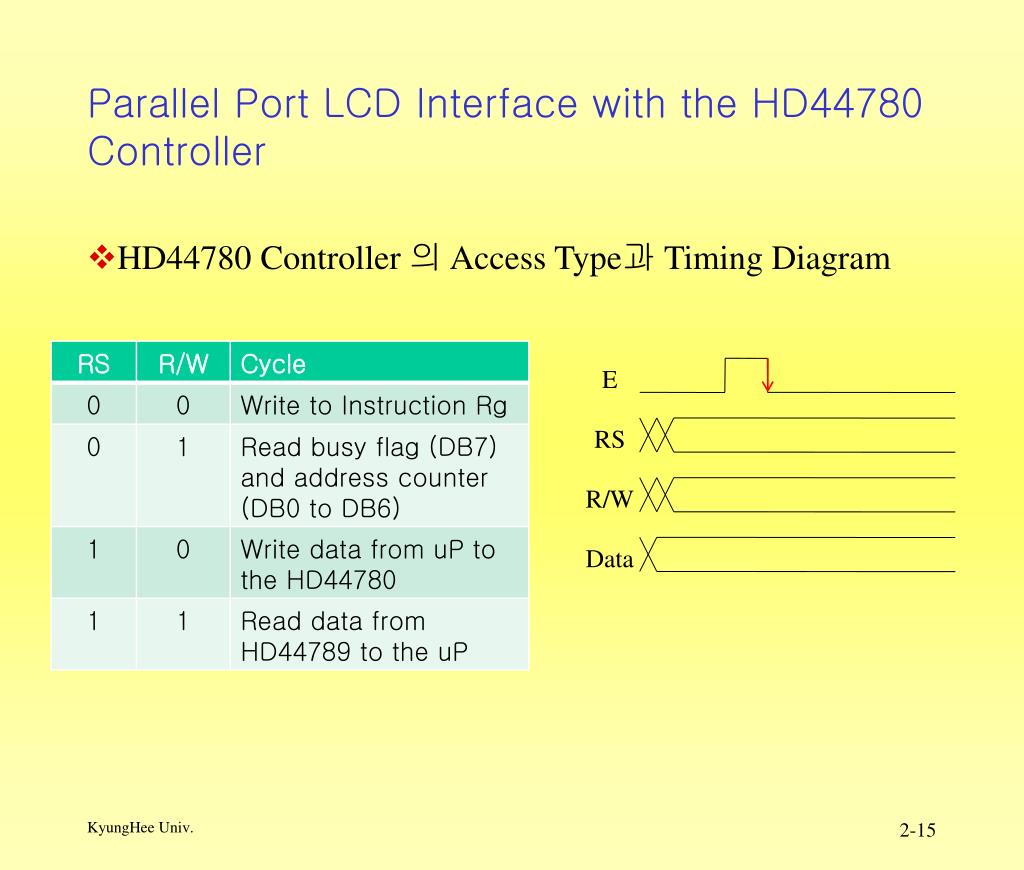

  16. Parallel Port LCD Interface with the HD44780 Controller • HD44780 Controller 의 Access Type과 Timing Diagram E RS R/W Data

  17. Parallel Port LCD Interface 프로그램 예 • Cho_LCD_1602_4bit_soft 프로그램 참고

  18. Parallel Port LCD Interface with the HD44780 Controller Internal definitions and Port // PA1 PA2 PA3 PA4-PA7 // RS R/W E DB0-DB3 DB4-DB7 // // Register Selection // Read/Write // Enable // NoConnection // Data Bus #define LCD_INST_W 0x00 #define LCD_INST_R 0x04 #define LCD_DATA_W 0x02 #define LCD_DATA_R 0x06 #define LCD_COLTROL_E 0x08
