Kesetabilan benda terapung. Oleh : nuzul fathoni 20110110008. Kesetabilan benda terapung. Diiketahui pintu air seperti pada gambar Jika diketahui tinggi dasar sampai permukaan 6 meter. Hitunglah : Resultan gata yang terjadi pada pintu air? Tentukan arah resultan gaya!.

maddox
Télécharger la présentation

Kesetabilan benda terapung

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Kesetabilan benda terapung Oleh : nuzul fathoni 20110110008

  2. Kesetabilan benda terapung • Diiketahui pintu air seperti pada gambar • Jika diketahui tinggi dasar sampai permukaan • 6 meter. Hitunglah : • Resultan gata yang terjadi pada pintu air? • Tentukan arah resultan gaya! UMY.TEKNIK SIPIL.2011

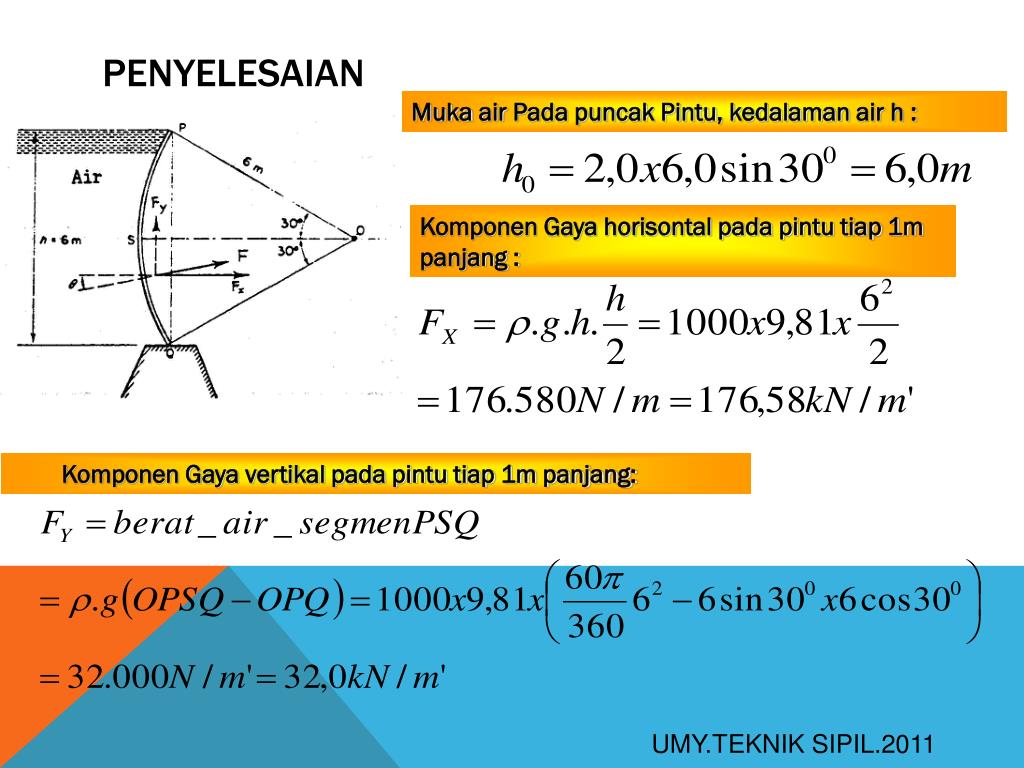

  3. penyelesaian Muka air PadapuncakPintu, kedalaman air h : Komponen Gaya horisontal pada pintu tiap 1m panjang : Komponen Gaya vertikal pada pintu tiap 1m panjang: UMY.TEKNIK SIPIL.2011

  4. RESULTAN GAYA : ARAH RESULTAN GAYA Sudut tersebut terhadap bidang horisontal dan arah resultan gaya tersebut menuju pusat O. UMY.TEKNIK SIPIL.2011

  5. Kesetabilan benda terapung • Dari Gambar di dibawah ini carilah gaya tekan pada hidrolik ! UMY.TEKNIK SIPIL.2011

  6. penyelesaian Gambar Plat : • LuasSegiempat :A1=2x1=2 m2 • LuasSegitiga :A2=2x(2x1x1/2)=2 m2 • LuasSegitiga :At =2x2=4 m2 Titik berat (Y) : UMY.TEKNIK SIPIL.2011

  7. Kesetabilan benda terapung • Jika diketahui pintu air seperti pada gambar hitunglah tebal pintu???? UMY.TEKNIK SIPIL.2011

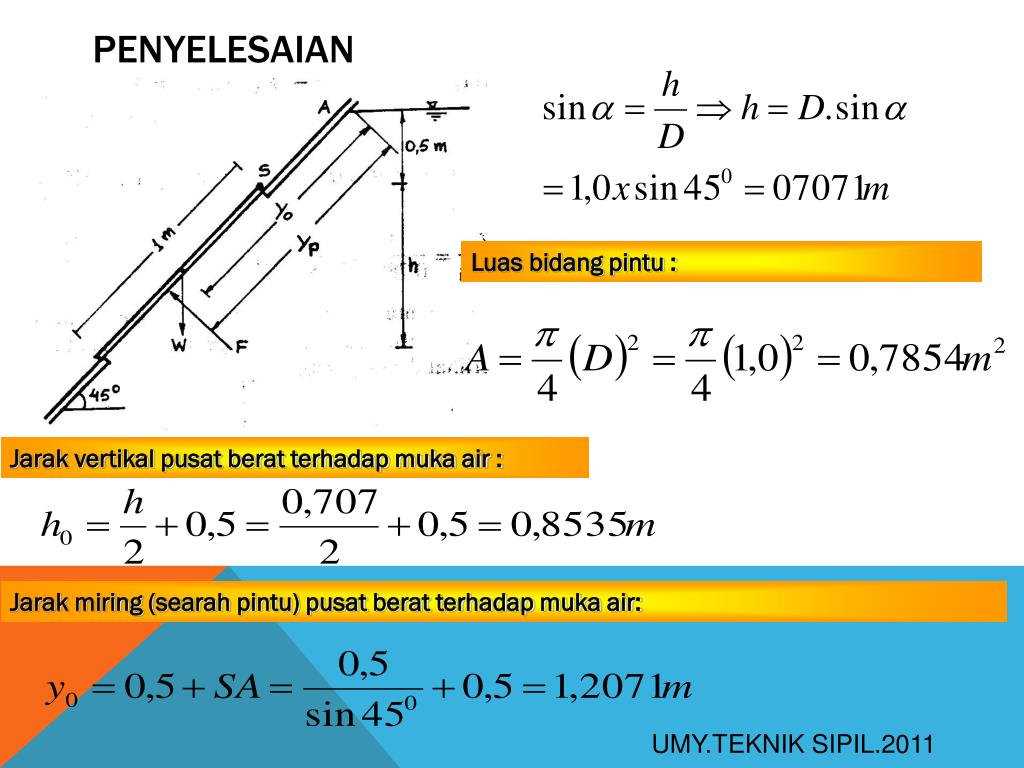

  8. penyelesaian Luas bidang pintu : Jarak vertikal pusat berat terhadap muka air : Jarak miring (searah pintu) pusat berat terhadap muka air: UMY.TEKNIK SIPIL.2011

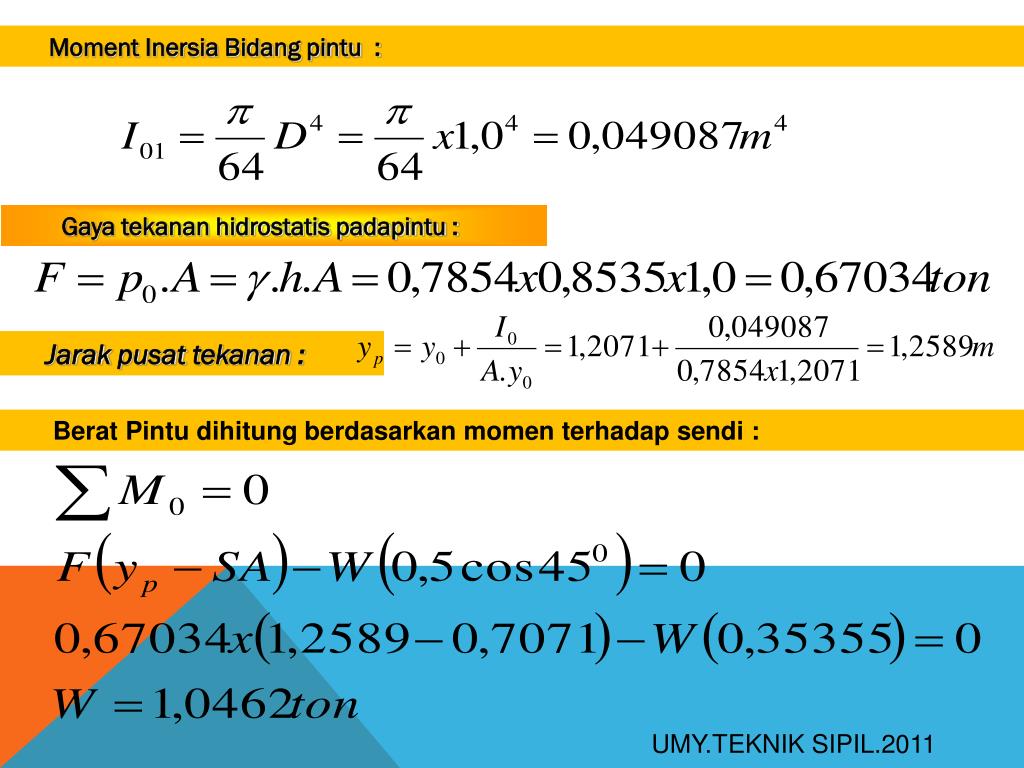

  9. Moment Inersia Bidang pintu : Gaya tekanan hidrostatis padapintu : Jarakpusattekanan : Berat Pintu dihitung berdasarkan momen terhadap sendi : UMY.TEKNIK SIPIL.2011

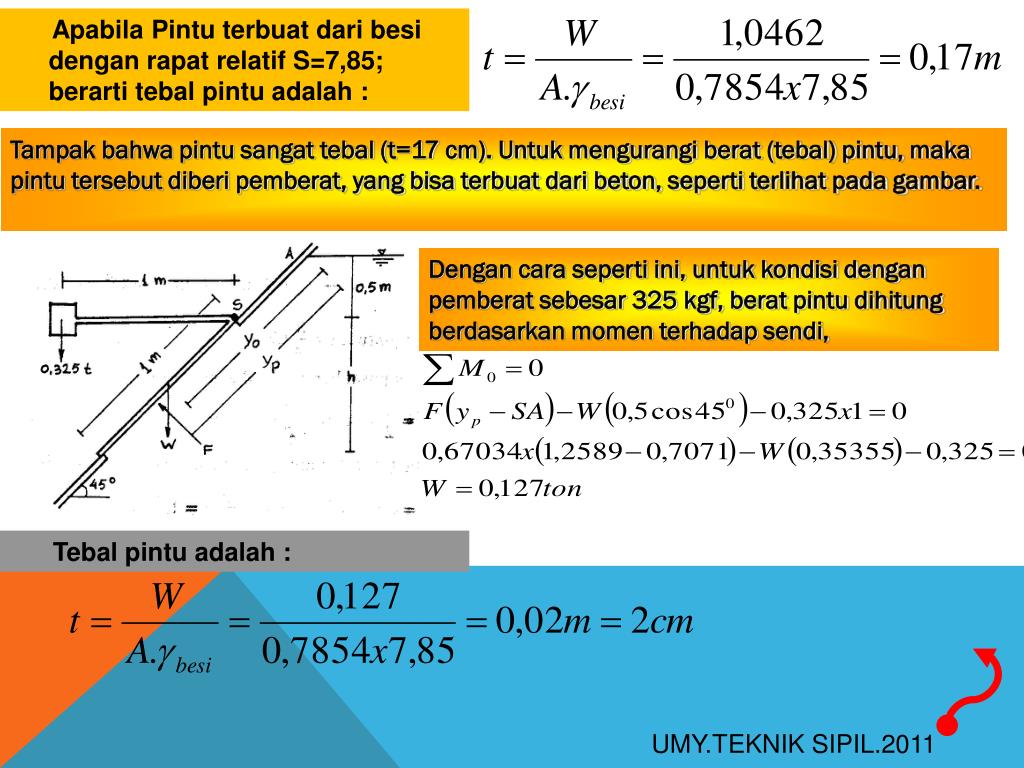

  10. Apabila Pintu terbuat dari besi dengan rapat relatif S=7,85; berarti tebal pintu adalah : Tampak bahwa pintu sangat tebal (t=17 cm). Untuk mengurangi berat (tebal) pintu, maka pintu tersebut diberi pemberat, yang bisa terbuat dari beton, seperti terlihat pada gambar. Dengan cara seperti ini, untuk kondisi dengan pemberat sebesar 325 kgf, berat pintu dihitung berdasarkan momen terhadap sendi, Tebal pintu adalah : UMY.TEKNIK SIPIL.2011

  11. Terima kasih ^.^’ Oleh : nuzul fathoni 2011 - - 2012
