  1. Display LCD • Campos Miranda Brian Rafael • Juarez Rodriguez Aidee Jacqueline

  2. Display LCD • Contenido • Introducción. • Display 2X16. • Tipos de Memoria. • Pines. • Modos de Operación. • Comandos.

  3. Display LCD • Introducción • Las pantallas de cristal líquido LCD o display LCD para mensajes (Liquid Cristal Display) tienen la capacidad de mostrar cualquier carácter alfanumérico fácil y económicamente. Hay de 2x8, 2x16 4x20 etc.

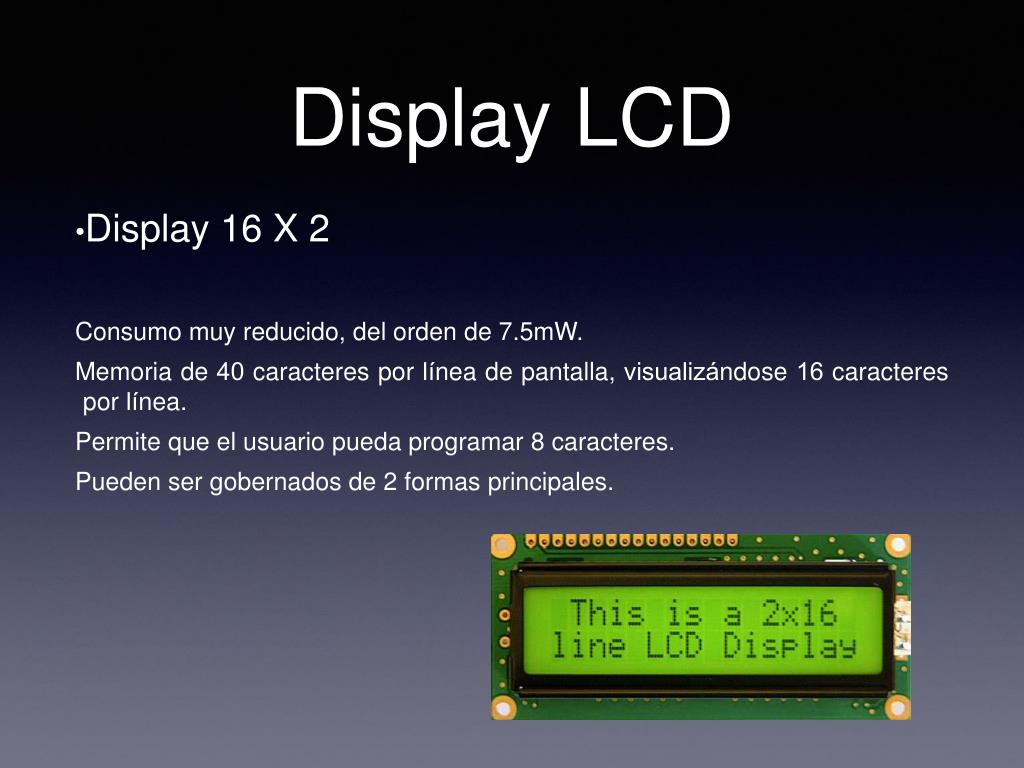

  4. Display LCD • Display 16 X 2 • Consumo muy reducido, del orden de 7.5mW. • Memoria de 40 caracteres por línea de pantalla, visualizándose 16 caracteres por línea. • Permite que el usuario pueda programar 8 caracteres. • Pueden ser gobernados de 2 formas principales.

  5. Display 2X16 • Tipos de memoria del LCD • DDRAM • CGROM • CGRAM

  6. Display 2X16 • DDRAM • (Display Data RAM) Se pueden poner hasta 80 caracteres pero se ven pocos.

  7. Display 2X16 • CGROM • (Caracter Generator ROM)

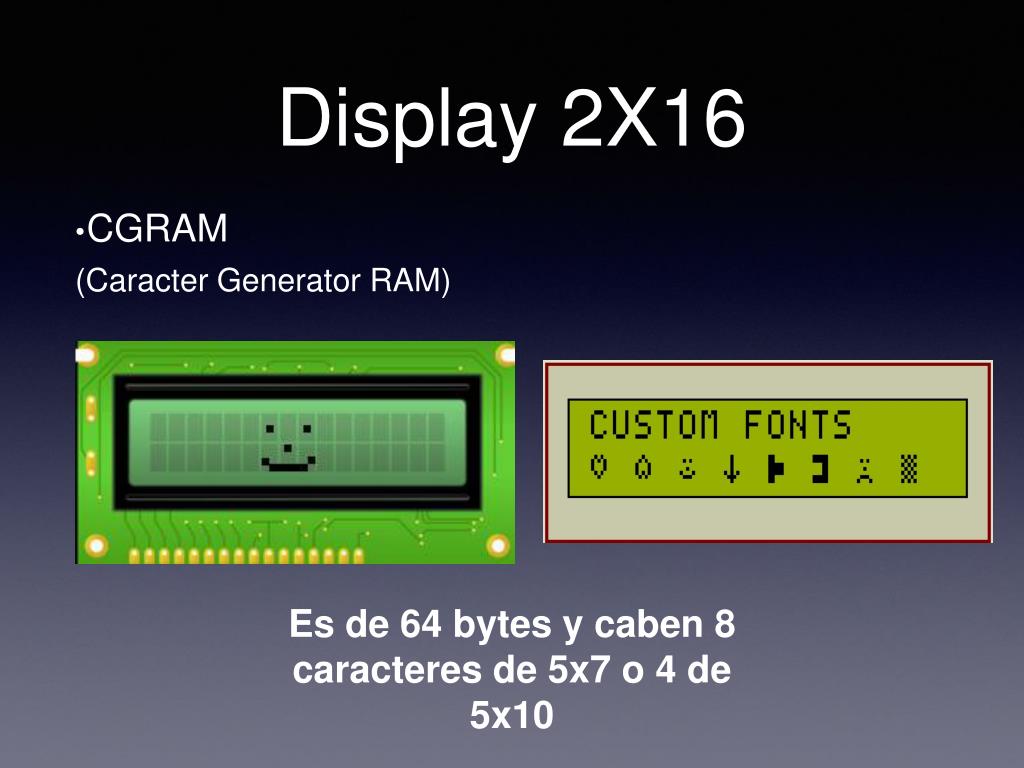

  8. Display 2X16 • CGRAM • (Caracter Generator RAM) Es de 64 bytes y caben 8 caracteres de 5x7 o 4 de 5x10

  9. Display 2X16 • CGRAM • (Caracter Generator RAM)

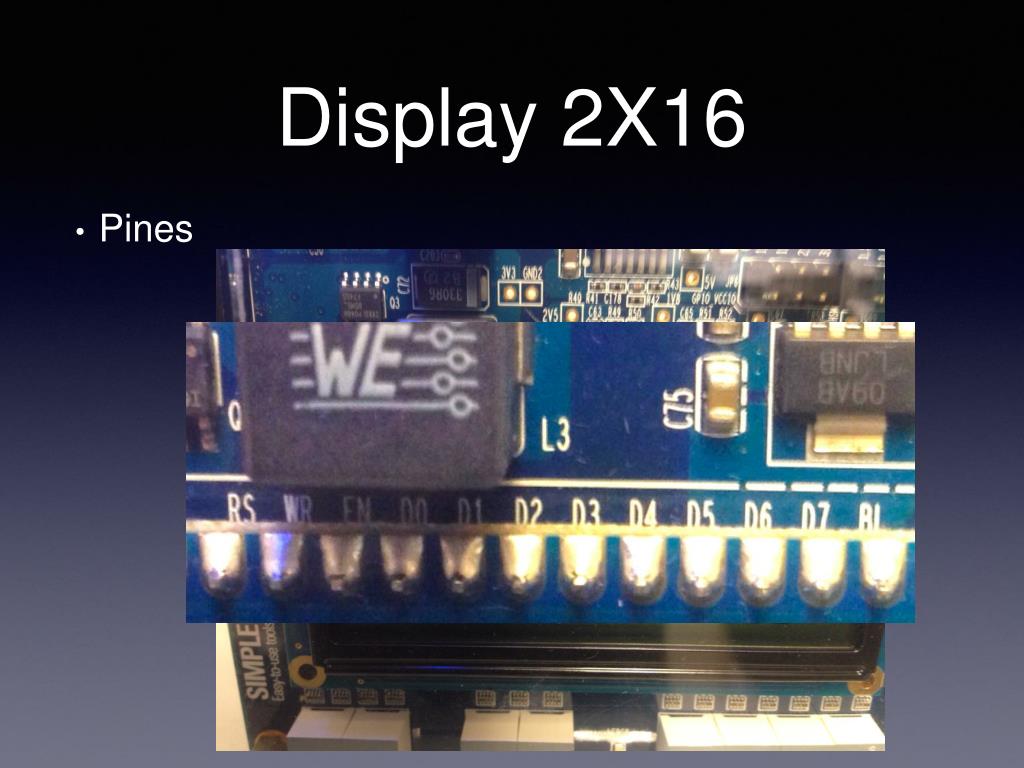

  10. Display 2X16 • Pines

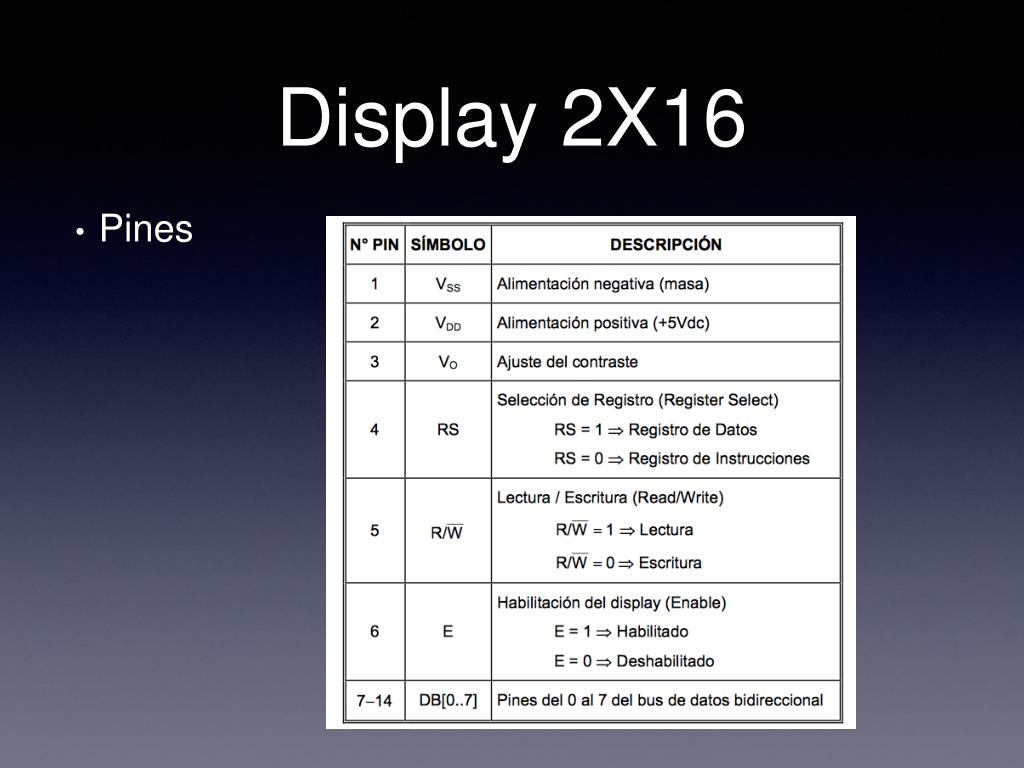

  11. Display 2X16 • Pines

  12. Display 2X16 • Comandos Abreviaturas

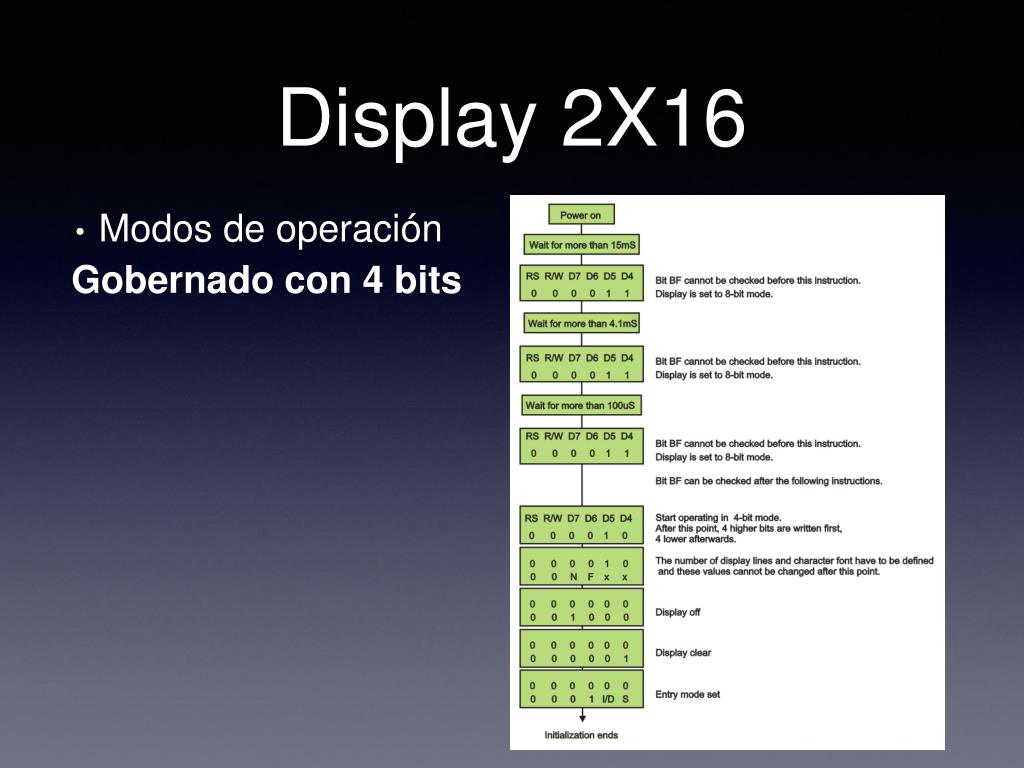

  13. Display 2X16 • Modos de operación Gobernado con 4 bits

  14. Display 2X16 • Modos de operación Gobernado con 8 bits

  15. Display 2X16 • Comandos

  16. Display 2X16 • Comandos

  17. Display 2X16 • Referencias. • http://www.unocero.com/2013/10/19/nuevos-trucos-para-un-viejo-display-lcd/ • http://www.engineersgarage.com/electronic-components/16x2-lcd-module-datasheet • http://isa.umh.es/asignaturas/sea/practicas2C/P7/practica7.pdf • http://www.bolanosdj.com.ar/SOBRELCD/TEORIALCDV1.pdf
