  1. Podstawowe pojęcia akustyki prof. Andrzej Czyżewski tele-wykład z Gdańska 15 listopada 2003 r.

  2. Plan prezentacji: • Ruch falowy • Podstawowe wielkości akustyczne • Pole akustyczne • Elementy elektroakustyki - przetworniki elektroakustyczne • Modelowanie ustrojów akustycznych

  3. Fala sferyczna Moc P [W] 0,00002 W I = W/S

  4. Fala poprzeczna

  5. Fala podłużna

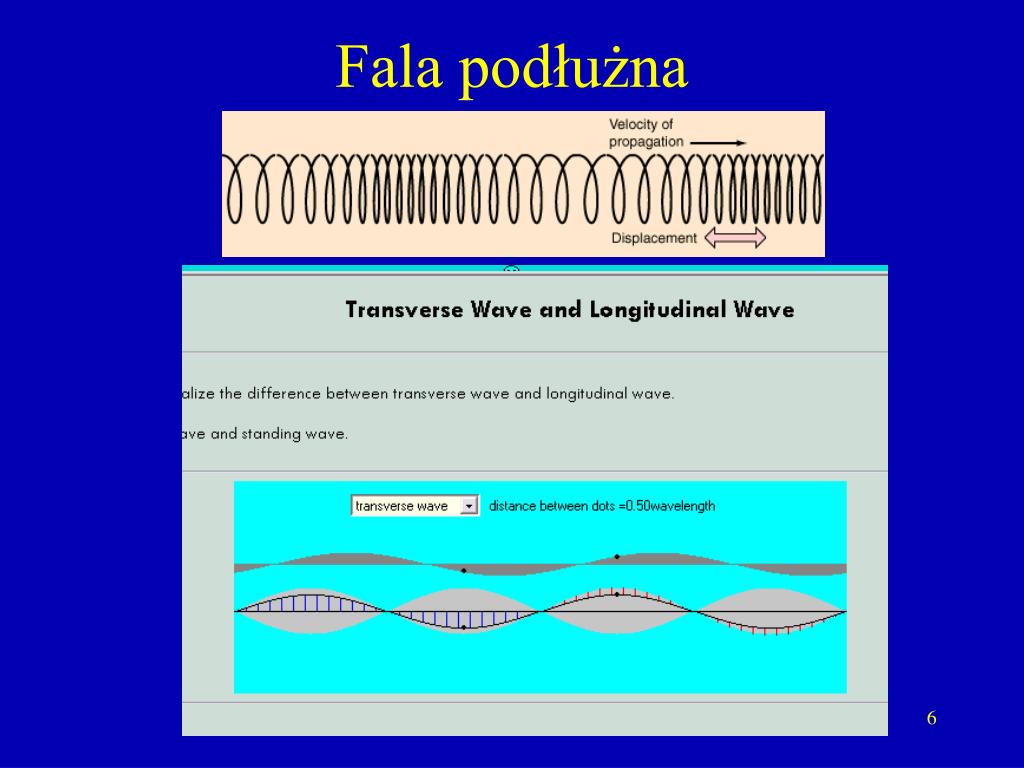

  6. Fala podłużna

  7. Czy fala poprzeczna może się zmienić w sferyczną ?

  8. K = temperatura w °C + 273 W wodzie: 1470 m/s w stali: 5050 m/s. I = Zależność prędkości dźwięku od parametrów medium transmisyjnego

  9. Front fali kulistej zmniejszenie natężenia o 6dB przy podwojeniu odległości

  10. Front fali cylindrycznej – zmniejszenie o 3dB przy podwojeniu odległości

  11. Front fali poprzecznej – natężenie bez zmianprzy podwojeniu odległości

  12. Superpozycja

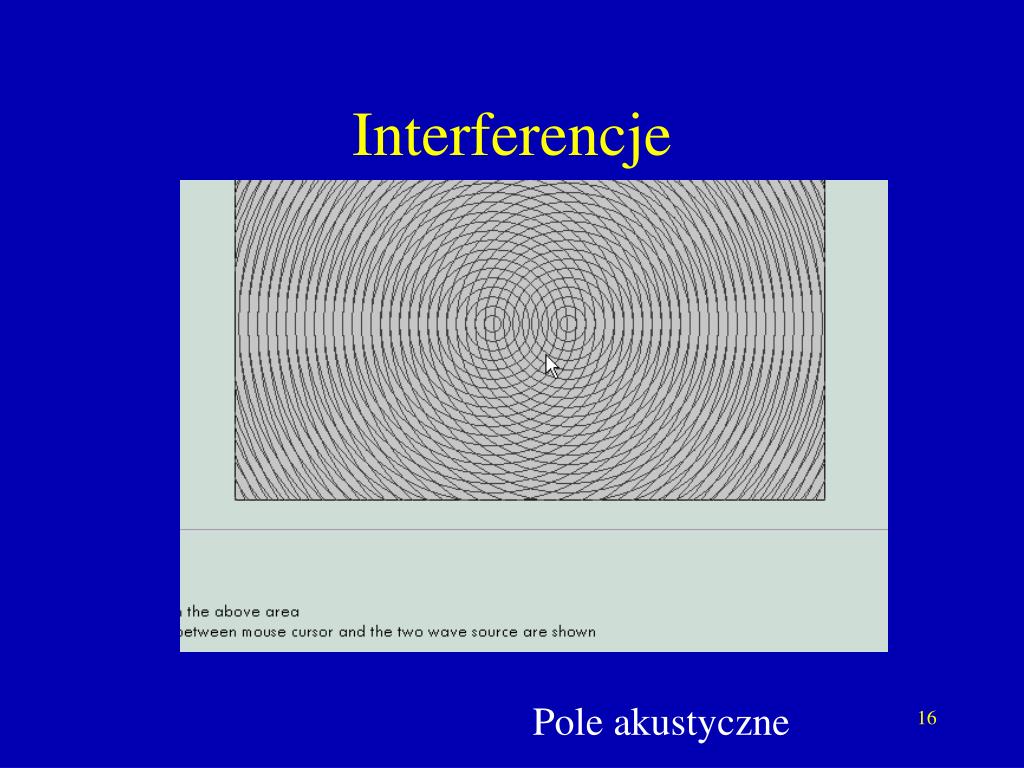

  13. Interferencje Pole akustyczne

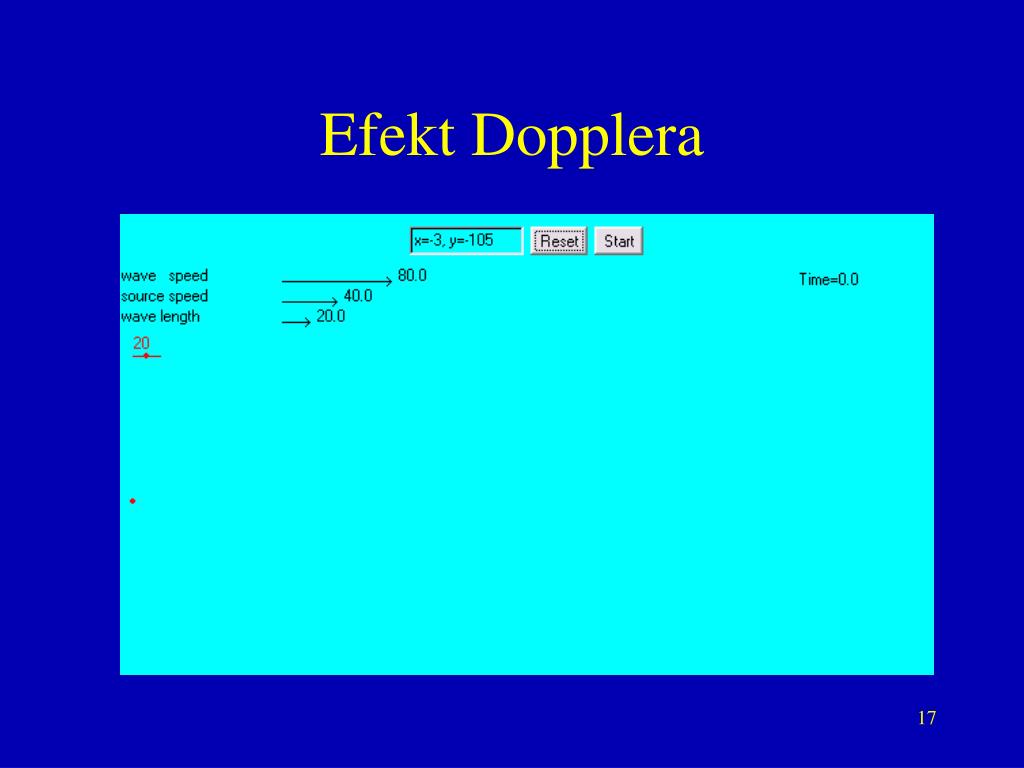

  14. Efekt Dopplera

  15. Źródło o prędkości ponaddźwiękowej

  16. l = c/f, 344 dzieloneprzez 120 is 2.9, czyli około 3m.

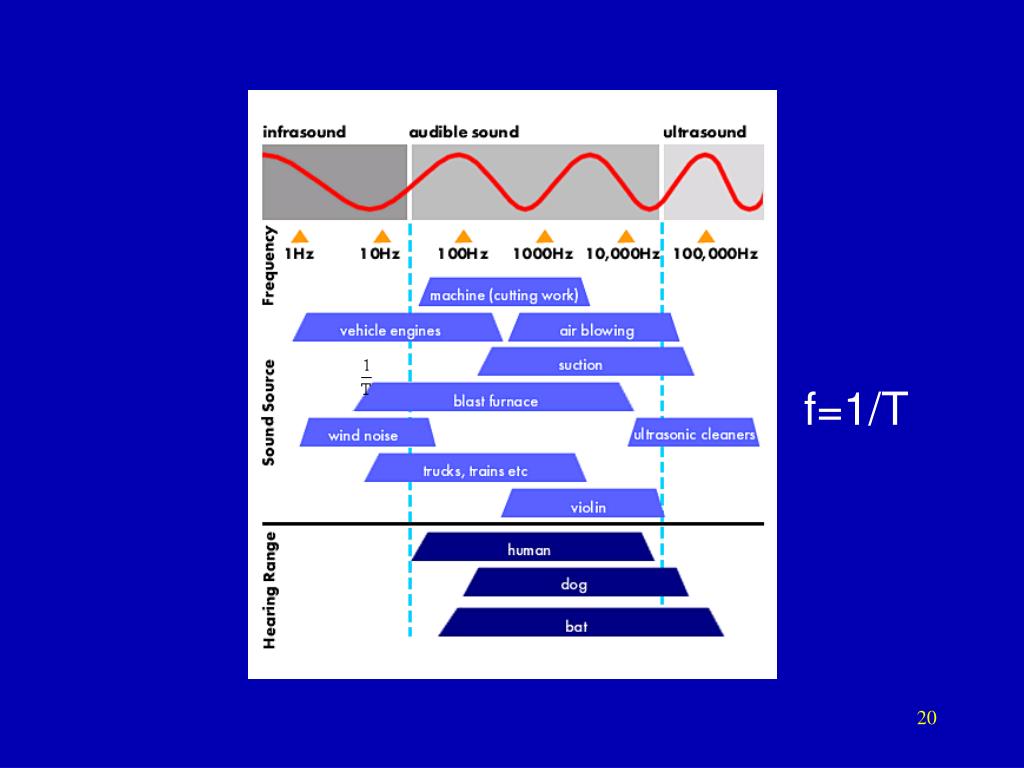

  17. f=1/T

  18. Składowe dźwięku Widmo

  19. prms = =0.7 ppeak

  20. Klasyfikacja mikrofonów • Ze względu na sposób przetwarzania drgań membrany na sygnał elektryczny • Ze względu na charakter oddziaływania pola dźwiękowego na membranę

  21. Mikrofon ciśnieniowy • Schemat budowy: patm+ pak patm

  22. Mikrofon ciśnieniowy • Charakterystyka kierunkowa

  23. Mikrofon gradientowy • Schemat budowy: pak1 pak2

  24. Mikrofon gradientowy • Charakterystyka kierunkowa

  25. Mikrofon interferencyjny • Schemat budowy:

  26. Budowa głośnikaPrzekrój poprzeczny

  27. Budowa głośnika (c.d.)Opis elementów

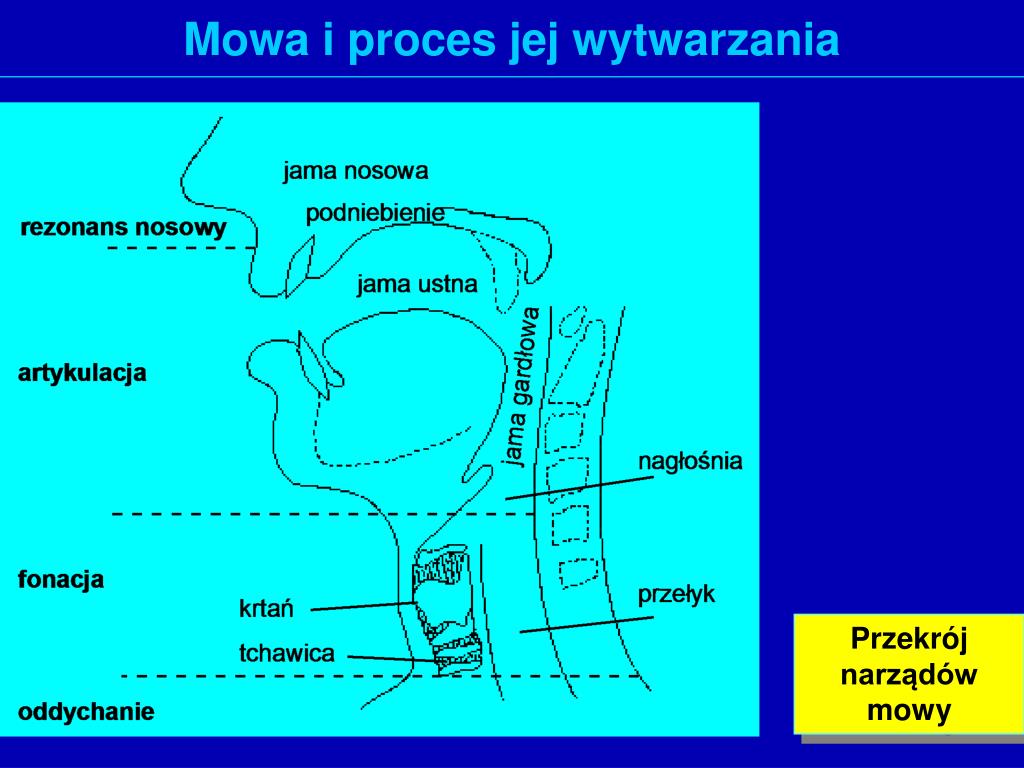

  28. Mowa i proces jej wytwarzania Przekrój narządów mowy

  29. Wytwarzanie mowy Generator tonu krtaniowego Transmitancja modulująca Impedancja emisji mowy Generator szumu Schemat zastępczy systemu artykulacyjnego

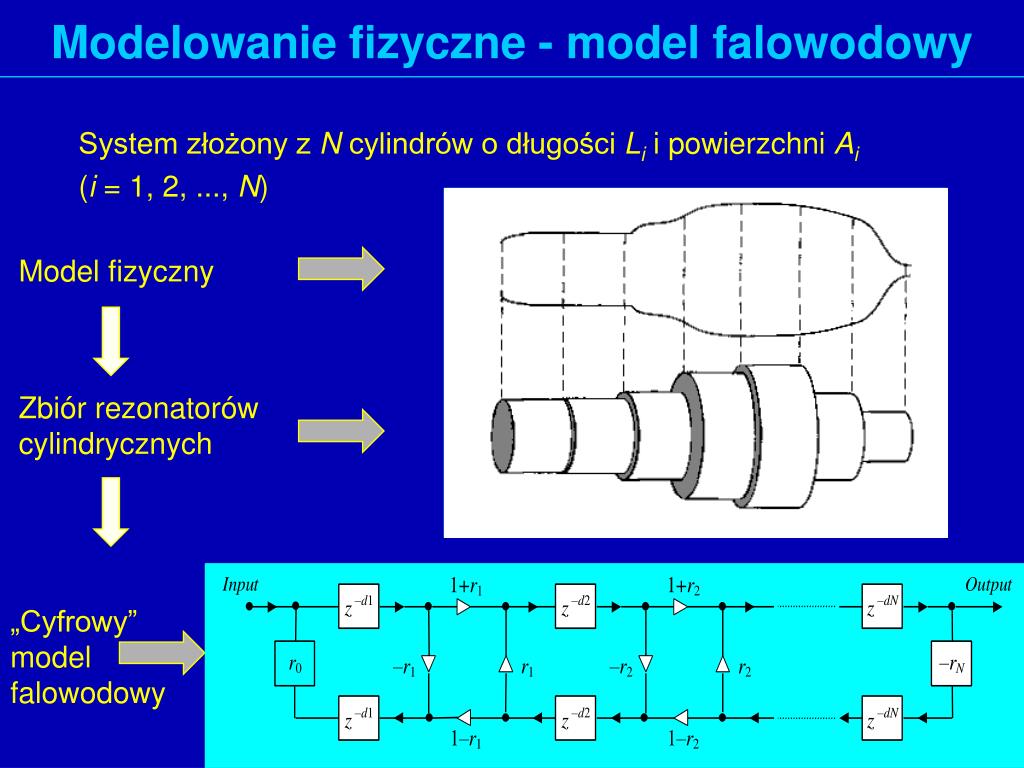

  30. Modelowanie fizyczne - model falowodowy System złożony z N cylindrów o długości Li i powierzchni Ai (i = 1, 2, ..., N) Model fizyczny Zbiór rezonatorów cylindrycznych „Cyfrowy” model falowodowy

  31. Cechy widma mowy Przykład analizy sonograficznej

  32. modelowanie fizyczne - metoda falowodowa

  33. Dziękuję za uwagę
