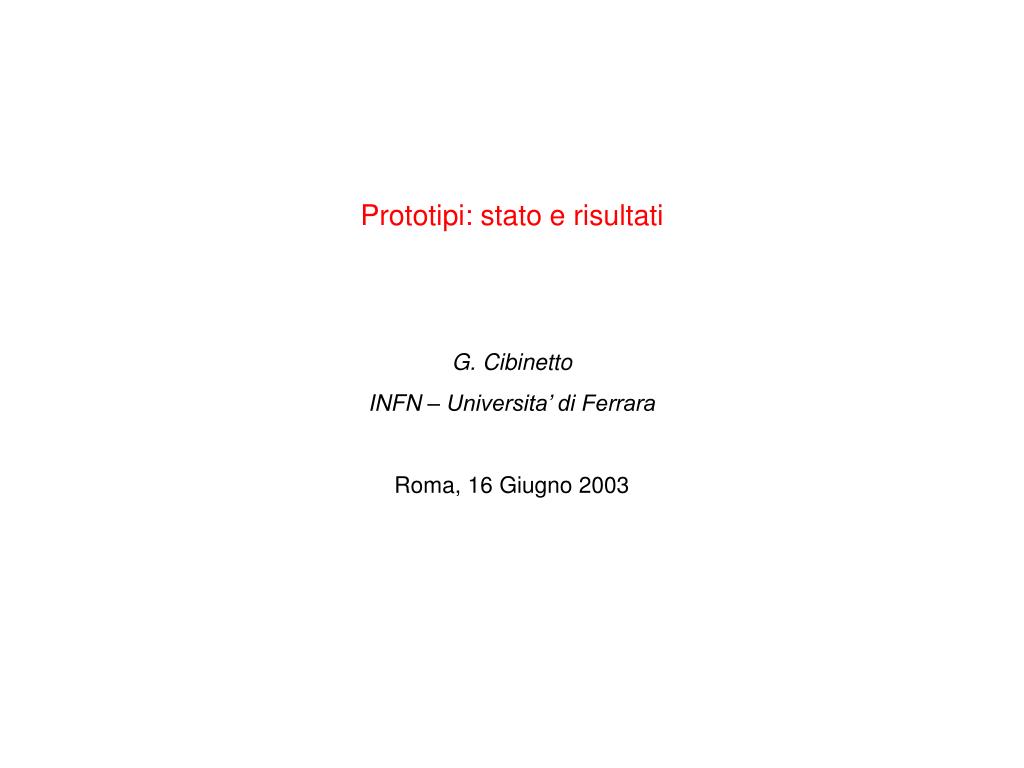

  1. Prototipi: stato e risultati G. Cibinetto INFN – Universita’ di Ferrara Roma, 16 Giugno 2003

  2. Outline • Aging test sugli LST di Houston (Princeton). • Prototipi standard 9x9mm2 full length (3.75m) •  HV training •  plateaux •  Misure di efficienza • Prototipi 17x15mm2 (cella grande – full length). •  @ P.H.T. •  @ L.N.F. • Stato dei prototipi 9x8mm2 double layer (full length).

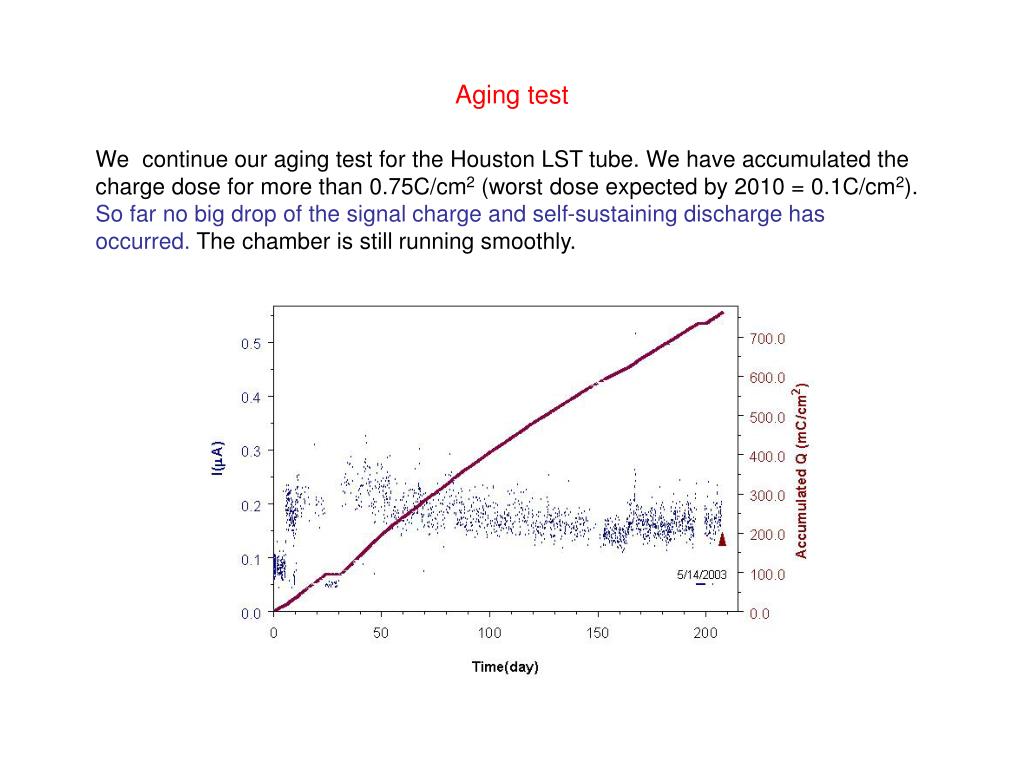

  3. Aging test We continue our aging test for the Houston LST tube. We have accumulated the charge dose for more than 0.75C/cm2(worst dose expected by 2010 = 0.1C/cm2). So far no big drop of the signal charge and self-sustaining discharge has occurred. The chamber is still running smoothly.

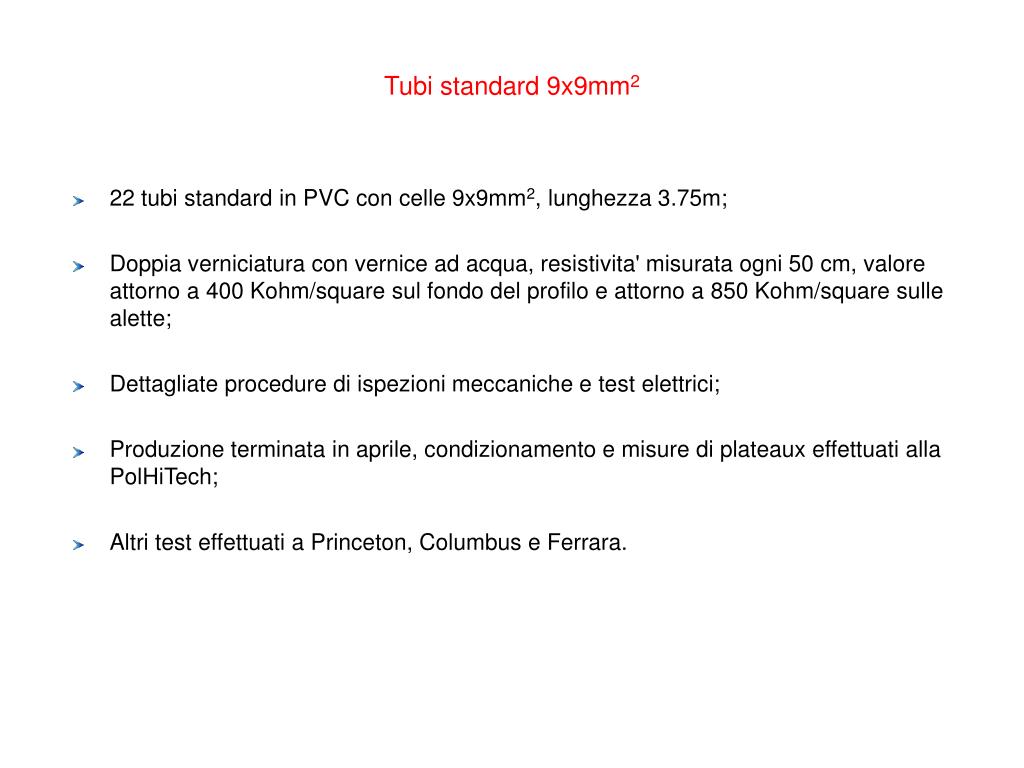

  4. Tubi standard 9x9mm2 • 22 tubi standard in PVC con celle 9x9mm2, lunghezza 3.75m; • Doppia verniciatura con vernice ad acqua, resistivita' misurata ogni 50 cm, valore attorno a 400 Kohm/square sul fondo del profilo e attorno a 850 Kohm/square sulle alette; • Dettagliate procedure di ispezioni meccaniche e test elettrici; • Produzione terminata in aprile, condizionamento e misure di plateaux effettuati alla PolHiTech; • Altri test effettuati a Princeton, Columbus e Ferrara.

  5. HV training a Ferrara • Ogni tubo e’ condizionato individualmente. La limitazione in corrente e’ 1uA. • Durante i primi 3 giorni di training le variazioni di potenziale sono molto lievi. 4000V   4500V 4000V   4500 - 4900V   4900V   5100V   4900V

  6. @ Pol. Hi. Tech Misura del plateau con miscela binaria Miscela di gas: Ar/C4H10 25/75 Soglia: 30 mV dead time: 300 ns

  7. a Ferrara Misura del plateau con miscela ternaria Miscela di gas: Ar/C4H10/CO2 2.5/9.5/88 Soglia: 30 mV Dead time: 400 ns

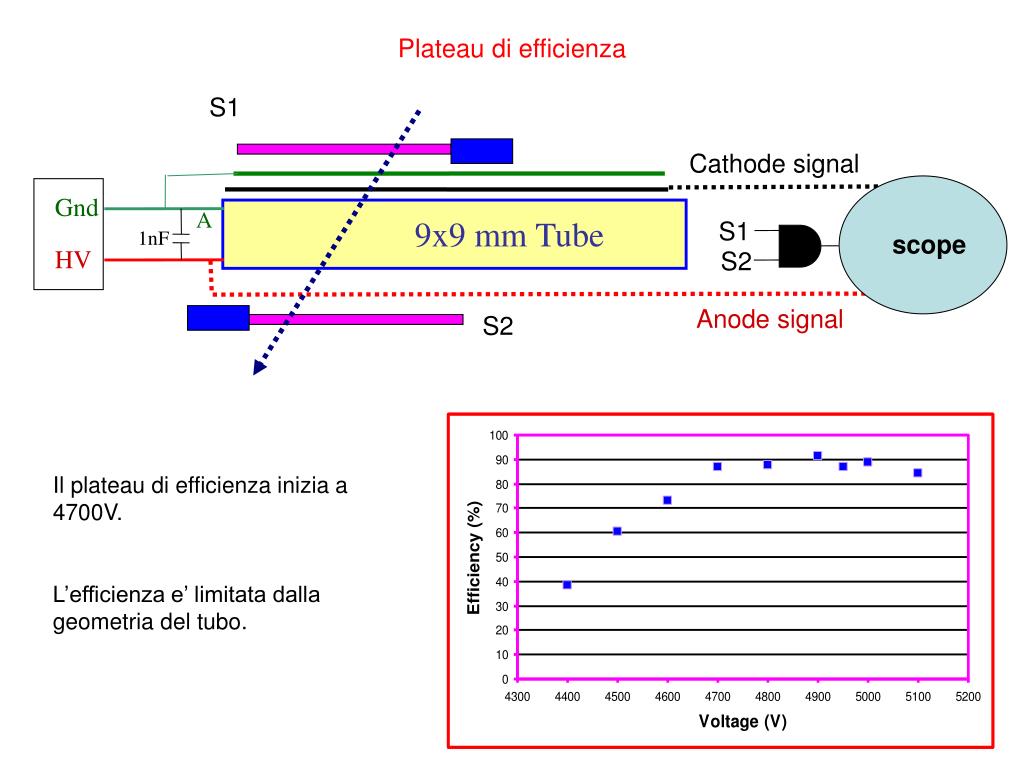

  8. Plateau di efficienza S1 Cathode signal Gnd A 9x9 mm Tube S1 1nF scope HV S2 Anode signal S2 Il plateau di efficienza inizia a 4700V. L’efficienza e’ limitata dalla geometria del tubo.

  9. Test di FEE a Ferrara • Test del prototipo di preampli-discri •  regolazione soglia di discriminazione •  amplificazione del segnale • Test raccolta del segnale strips  • Misura del cross-talk per strips  • Strips z in arrivo. Risultati saranno presentati da Angelo Cotta

  10. Prototipi 17x15mm2 (cella grande) • 10 prototipi costituiti da un singolo pettine con otto celle 17x15mm2 (passo 18.5mm), in una camicia di dimensioni esterne 154.1x20.3mm2, lunghezza 375cm. • Estrusioni gia' prodotte dalla ditta Minadek, alla Pol.hi.tech. dal 5/6. • Tappi, portabasette e cavalierini progettati e modellati dalla collaborazione e prodotti dalla ditta T.K.C. (clips dalla Cinel). • PCB progettati e costruiti dalla collaborazione. • Profili in fase di verniciatura, primi 2 prototipi gia’ assemblati, attualmente sotto conditioning. • Prototipo di dimensioni ridotte costruito a Frascati

  11. Prototipi 17x15mm2: componentistica Cavalierino e clips per l’ancoraggio del filo Endcap e portabasetta

  12. Prototipo 17x15mm2 costruito a Frascati Miscela di gas: Ar/C4H10 40/60 Soglia: 30 mV Misura del plateau in singola con miscela binaria del prototipo costruito a Frascati. Plateau ~400V

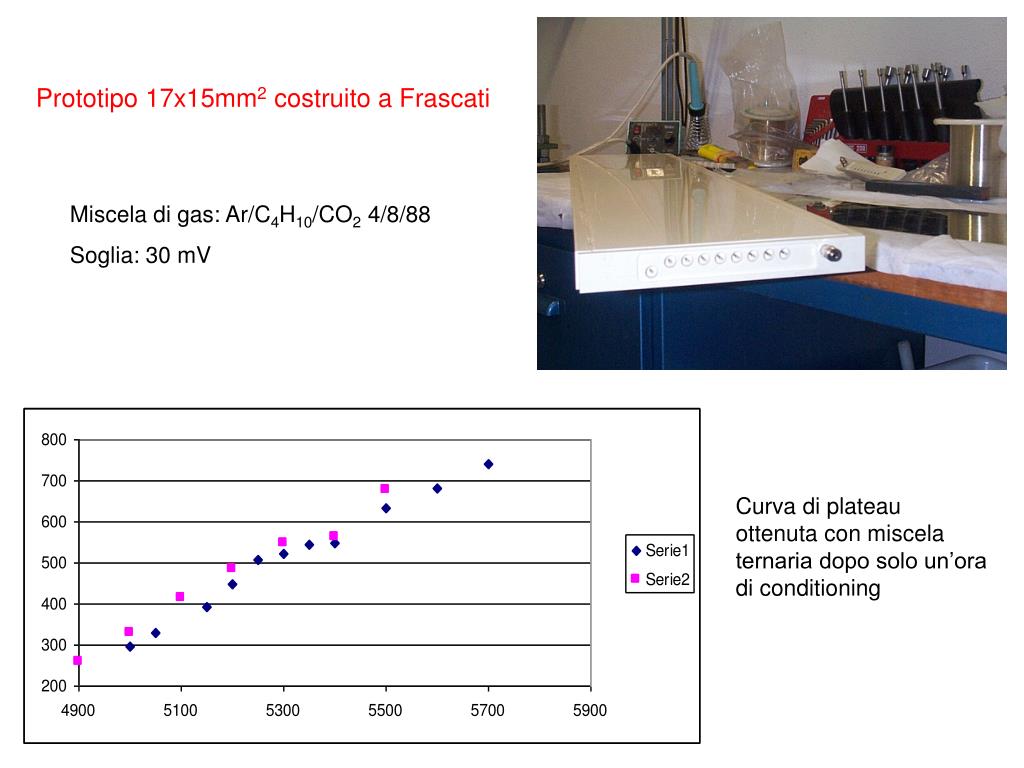

  13. Prototipo 17x15mm2 costruito a Frascati Miscela di gas: Ar/C4H10/CO2 4/8/88 Soglia: 30 mV Curva di plateau ottenuta con miscela ternaria dopo solo un’ora di conditioning

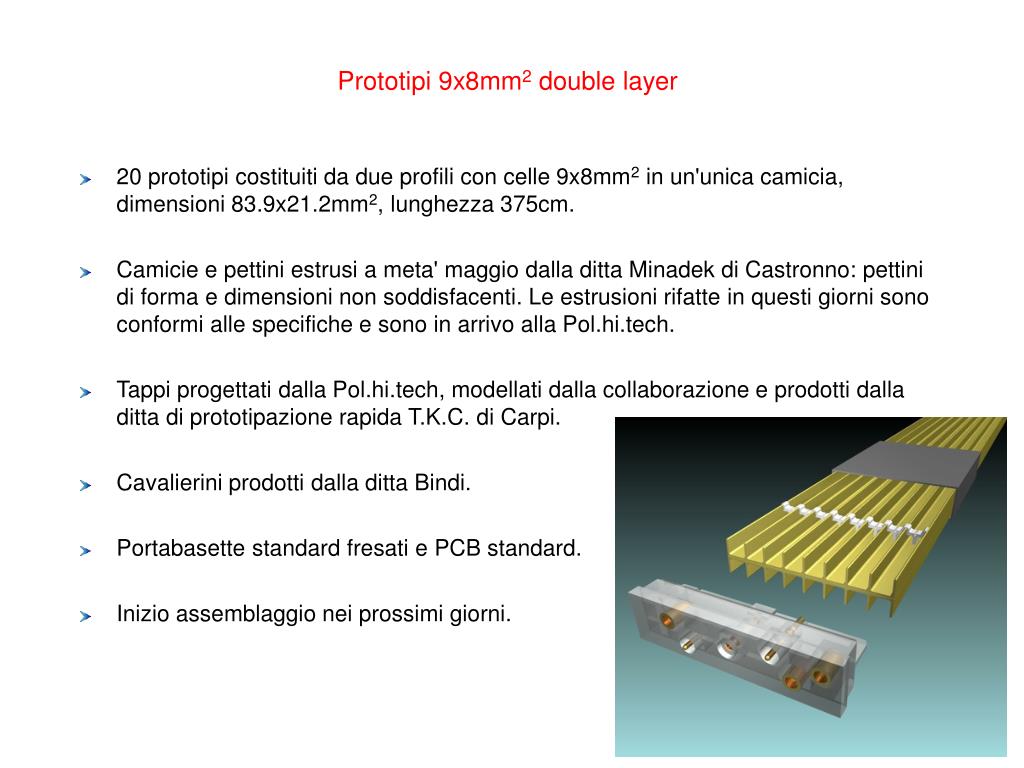

  14. Prototipi 9x8mm2 double layer • 20 prototipi costituiti da due profili con celle 9x8mm2 in un'unica camicia, dimensioni 83.9x21.2mm2, lunghezza 375cm. • Camicie e pettini estrusi a meta' maggio dalla ditta Minadek di Castronno: pettini di forma e dimensioni non soddisfacenti. Le estrusioni rifatte in questi giorni sono conformi alle specifiche e sono in arrivo alla Pol.hi.tech. • Tappi progettati dalla Pol.hi.tech, modellati dalla collaborazione e prodotti dalla ditta di prototipazione rapida T.K.C. di Carpi. • Cavalierini prodotti dalla ditta Bindi. • Portabasette standard fresati e PCB standard. • Inizio assemblaggio nei prossimi giorni.

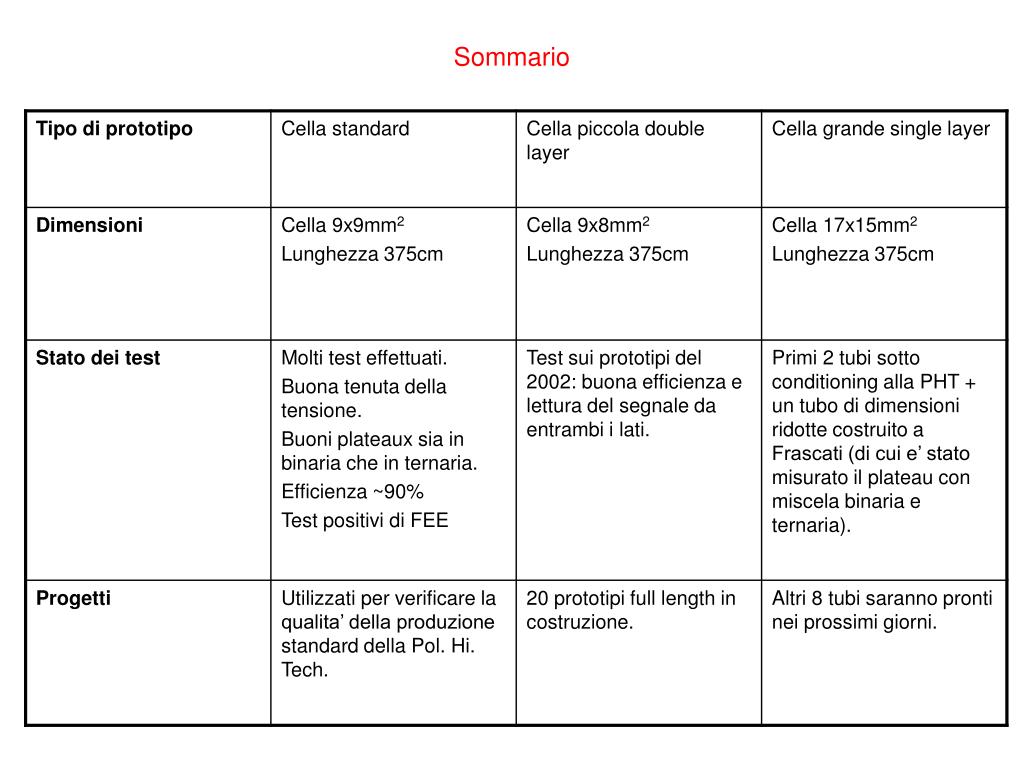

  15. Sommario
